Meike MK410. Помогите опознать что сгорело!

[Никита]

Доброго времени суток. Помогите пожалуйста опознать что за компонент сгорел.

---

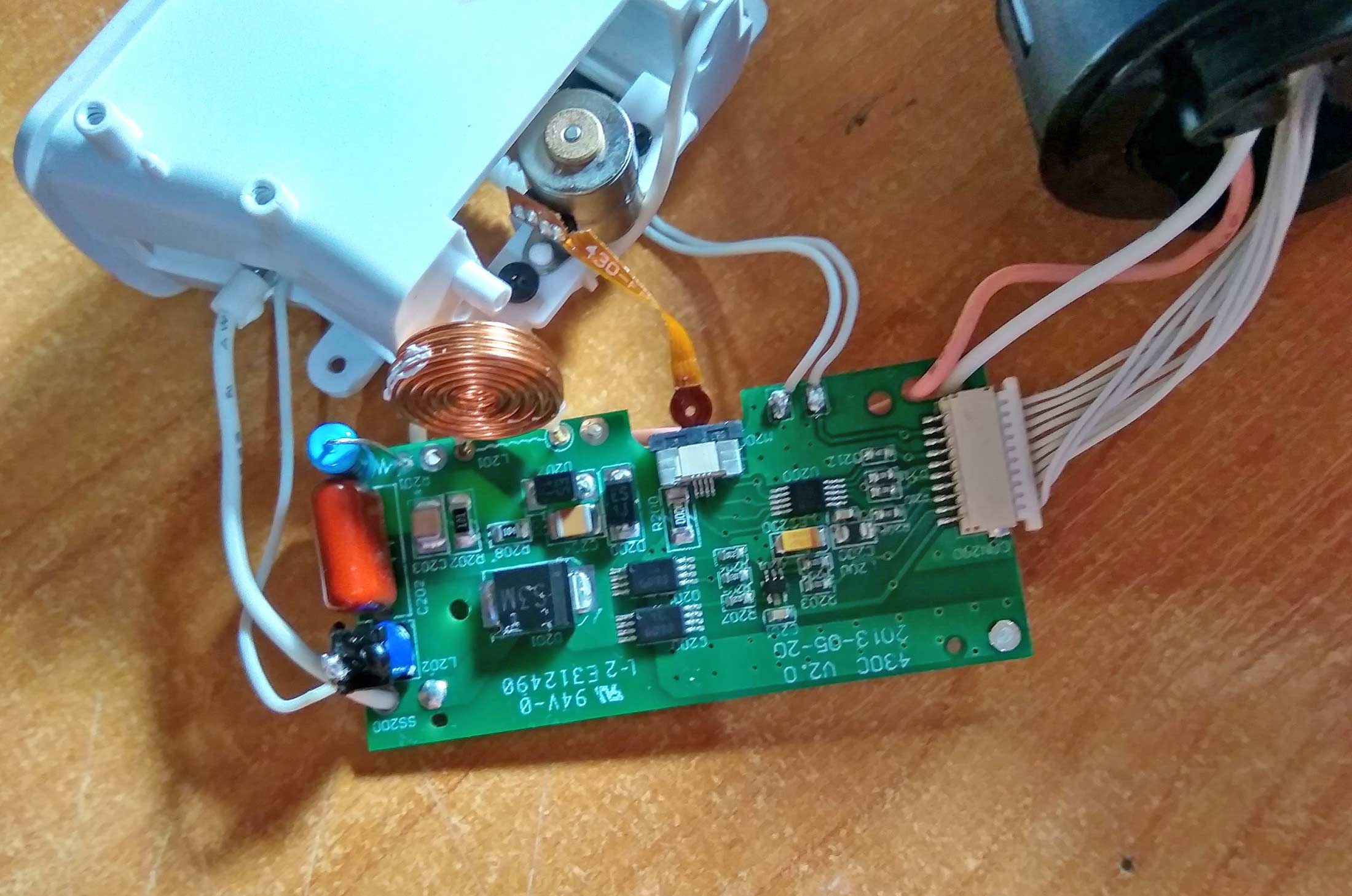

Добавлено модератором: фото от Никита:

[Impulsite]

Здравствуйте, Никита!
Картинки будут? С хорошим качеством, чтобы видно было маркировку также и на окружающих деталях.

Размещение фотографий, иллюстраций в тексте сообщения.

PS:
Переснимите нормальным фотиком.
И заодно сфотайте обратную сторону печатной платы. Пригодится для рисования схемы и понимания, что там для чего служит.

Даже очковая линза от +1 до +5 диоптрий перед объективом телефона поможет улучшить резкость при макросъёмке: viewtopic.php?f=27&t=183

[Никита]

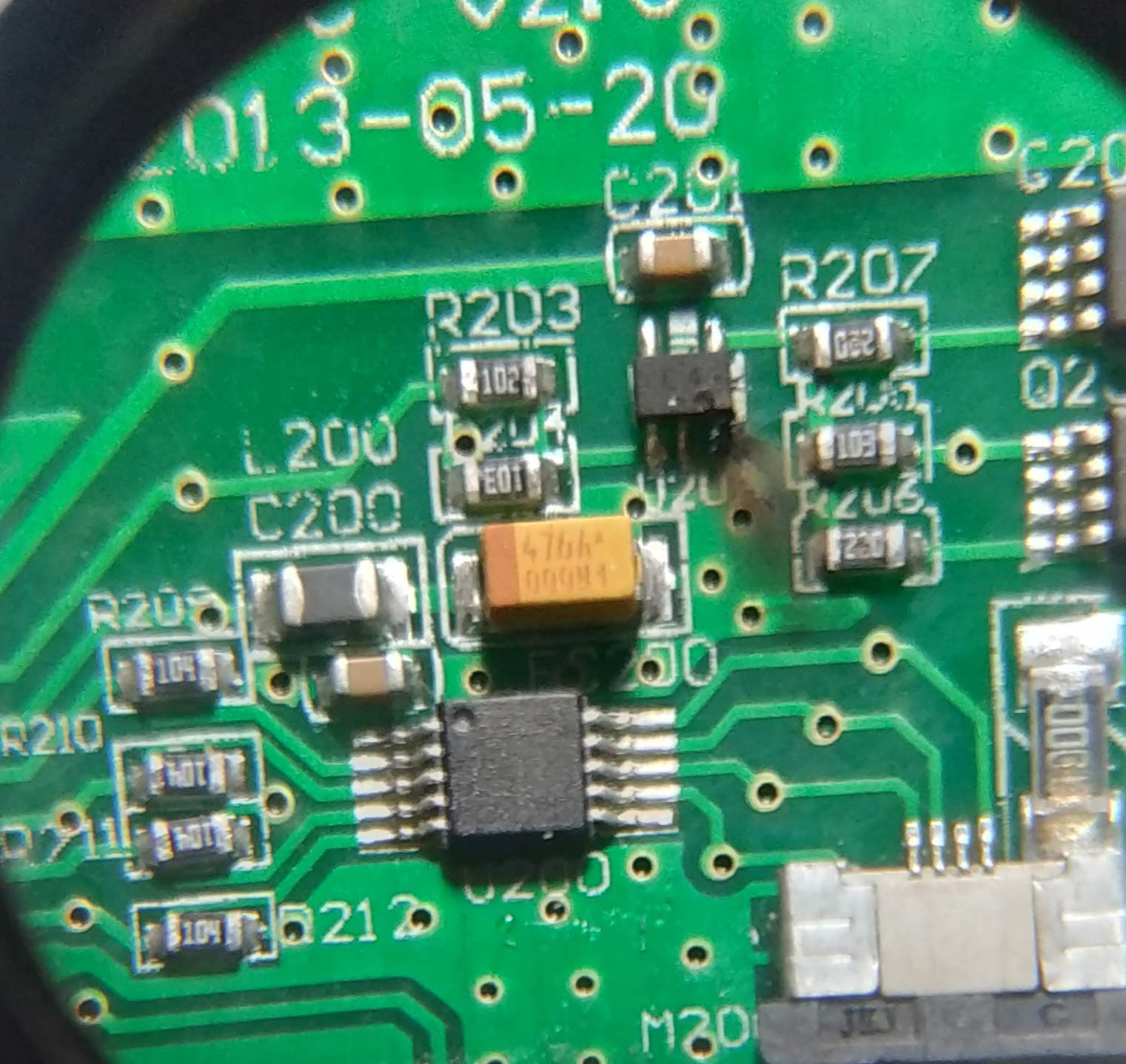

Может так?

[Impulsite]

Спасибо. Не блеск, конечно, далеко от нормального качества, но уже маркировку можно рассмотреть.

Погорел у вас драйвер для IGBT-транзисторов. С маркировкой D4 - это что-то вроде RD5CYDT08. Возможные замены: RD5CYD08, viewtopic.php?p=22590#p22590
Удалите горелую деталь, затем измерьте напряжение на C201. Если на конденсаторе C201 напряжение не выше 3,5 В, то также пригоден RD3CYD08.

[Никита]

На нем написано E4, удалил, показывает 4.63 вольта.
(драйвер с такой маркировкой пойдет sn74ahct1g125 ?)

[Impulsite]

Искать следует среди драйверов для управления затвором IGBT или MOSFET, в корпусе SOT-23-5, SC-74A, работоспособных при напряжении питания от 4,5 до 6 вольт, с цоколёвкой почти как у RD5CYD08
1 - IN+, вход.
2 - не видно
3 - не видно, вроде бы GND, земля.
4 - OUT, выход.
5 - VCC, питание.

Таблицы подбора драйверов:
Драйверы FET-IGBT.
PMIC - Gate Drivers.
Драйверы для управления затвором.


Никита, по снимкам не могу определиться с 2 и 3 выводом горелого U201, мешает нагар и глубокая тень. Сделайте ещё снимок в области U201, чтобы было видно контактные площадки и дорожки под U201.
И, поскольку вспышка разобрана выложите также снимки других плат, распайку проводов в ноге, соединений между платами.

[Никита]

1 и 2 ножка объединены, а 3 ножка земля. оббежал наши магазины нету у нас такой детали! RD5CYDT08 может подскажете где можно заказать?

[Impulsite]

Вполне вероятно, что и IGBT - Q200, Q201 тоже повреждены. Их надо проверить. Сначала прямо на плате на отсутствие КЗ, а затем на работоспособность, исключив влияние соседних деталей. viewtopic.php?p=22393#p22393

драйвер с такой маркировкой пойдет sn74ahct1g125 ?

Этот ваш вопрос подтолкнул меня поближе посмотреть на класс микросхем, называемых Схема Сдвига Уровня или Буфер/преобразователь, неинвертирующий. В английском: Logic Level Shifter. И микросхемы RD5CYD08, RD5CYDT08, RD3CYD08, а также микросхема с маркировкой "E4", - по сути именно ССУ, используемые в качестве драйверов IGBT, вследствие сравнительно больших значений выходных токов, по спецификации:
I_{OH short} = –130 mA (min)
I _{OL short} = 40 mA (max)
У большей части попавших в поле зрения ССУ выходные токи в пределах 30 мА, что недостаточно для управления IGBT вспышек.

IGBT-драйверы обычно имеют выходные токи от 500 мА и больше. Поэтому предлагаю по ссылкам, которые я давал выше, искать IGBT-драйверы (Single Low-Side Driver), а не ССУ. А именно неинвертирующие драйверы в корпусе SOT-23-5 (SC-74A и т.п.) с нижним пределом напряжения питания 4...4,2 вольта, такие, у которых 5 вывод - это VCC, питание, а 4 вывод - OUT, выход. Выводы с 1 по 3-й у IGBT-драйверов отличаются от ССУ, поэтому придётся резать дорожки на плате и тонкими проводами подводить соответственно назначению.
Вот например, есть подходящие кандидаты: IR44252L, TPS2829, SC1301A, UCC27511A и MAX5048 монтировать на спину и есть ещё. Надо потщательнее поискать. Постарайтесь, пожалуйста.

Рекомендую увеличить вдвое, втрое ёмкость конденсатора C201.
Кроме того, необходимо выяснить, почему напряжение на C201 всего 4,6 В и обязательно поднять его до 5 В.

[Никита]

добрый вечер, проверил IGBT-транзисторы - оба пробиты. Мне обязательно такой искать? Или могу 3-х пиновый поставить?

[Martemyanovich]

могу 3-х пиновую поставить?

А что есть с аналогичной управляющей напругой ?

[Impulsite]

Никита, помогите, не могу прочитать маркировку на IGBT-транзисторах Q200, Q201. Вроде, G030 - верно?
Насчёт замены надо посчитать. Работа по вживлению пары транзисторов в корпусе DPAK, хотя и возможная, но очень деликатная. Сможете ли справиться, не имея соответствующего опыта? Ведь ещё надо на платах в нижней части вспышки посмотреть, почему там питание на драйвер U201 выдает 4,6 В при потребных 5 В.
И вместе с деталями получается дороже новой вспышки.

Есть ли в продаже в вашем городе, что-то из этих списков?
Драйверы FET-IGBT.
PMIC - Gate Drivers.
Драйверы для управления затвором.

PS: "G030" - TIG030TS

[Никита]

маркировка на IGBT-транзисторах Q200, Q201 (1G G030)

[Impulsite]

"G030" - TIG030TS
Давайте пока обойдемся заменой IGBT-транзисторов на аналоги: viewtopic.php?p=395#p395 Достаточно того, что придется с U201 повозиться...

[Никита]

Мне сейчас следует заменить TIG030TS -2шт это Q200, Q201 и любой из этого IR44252L, TPS2829, SC1301A, UCC27511A и MAX5048 на место U201? я правильно вас понял?

[Impulsite]

Да, верно. Но

любой из этого IR44252L, TPS2829, SC1301A, UCC27511A и MAX5048 на место U201?

только после операции над дорожками печатной платы. Их цоколёвка отличается от "E4".
Сообщите, что из этого ряда можете приобрести и я по месту подскажу, что делать под имеющееся название.

[Никита]

у нас в городе такого не найдешь, так что я буду все это заказывать, если там еще чего дополнительного надо будет впаять в схему, лучше предупредите пожалуйста чтоб я заказал одним пакетом

[Impulsite]

Тут столько вариантов. Так сразу и не скажешь. Надо знать, что вы сможете купить. Например, IR44252L и MAX5048 самые близкие, но сможете ли вы их заказать...
И требуются качественные фотографии печатных плат в нижнем корпусе вспышки, чтобы выяснить, как питается U201, и можно ли напряжение поднять до 5...5,2 В. Это расширяет выбор IGBT-драйвера. И там кое-что возможно придется менять.
