Nissin Di600

[alchemistt]

Принесли вспышку "не включается, что-то хлопнуло внутри"
Отсутствовали винты на одной из пластин, соединяющей нижнюю часть корпуса. Пластина попала на плату высоковольтного преобразователя, как раз на резисторы делителя схемы контроля напряжения. В коротком силовые транзисторы (PNP 2SA1834 2шт параллельно), обрыв предохранителя 7А, пробиты все полевые транзисторы, коммутирующие цепь V+ на первичную обмотку трансформатора (похоже, что применена схема автогенератора и питание просто снимается при достижении нужного напряжения на накопительном конденсаторе; транзисторы управляются с atmega16 через согласующую цепь)
Этот аппарат, скорее всего, пойдет в разбор по причине нецелесообразности ремонта. Плата признаков жизни не подает, если запитать напрямую логическую плату (конденсатор по питанию разорвало) - горят все индикаторы, греется неопознанная микросхема

фотографии плат нижней части тут https://yadi.sk/a/AMlL3SuxL1ljdg
Голову разберу позже, фотографии добавлю в альбом, сообщу в теме

Charger PCB v.5.0


CPU PCB v.2.0


Switch PCB v.4.1


Flash PCB v.4.0

---

Добавлено модератором: рекомендую читать темы Nissin Di600, Nissin Di622, Nissin Di622 Mark II параллельно, так как в этих вспышках много общего.

[Impulsite]

Хорошо.
Пока вспышка у вас под рукой, заснимите также связи между печатными платами, распайку проводов на шлейфах (отдельно распайку проводов к ноге вспышки). По возможности сфотографируйте ПП на просвет. Так лучше видны внешние дорожки и, бывает, становятся видны, проявляются скрытые дорожки в среднем слое ПП.
Со временем это поможет восстановить схему. И в этом деле чем больше визуальной информации, тем легче нарисовать схему.

[alchemistt]

Добавил фотографии внутренностей "головы", плат с видимыми соединениями, альбом по ссылке в 1-м посте.
Верх и низ, кроме провода MC(+), соединяют 2 шлейфа с набором проводов одинаковых цветов, но они не дублируются
верх J401 -> низ J203A
верх J402 -> низ J203B (в моем экземпляре были отмечены маркером)

Фотографии на просвет пока не сделаю, надо какую-то коробочку изобрести


Еще такое замечание.
Nicky-2 ZOOM PCB V4.0 плата с концевым датчиком положения модуля лампы такая же, как в Di622 MARK II
Nicky-2 Trigger PCB V5.1 плата с поджигающим трансформатором визуально такая же, как в Di622 (V4.1), НО в отличии от той, не просто висит на электроде лампы, а имеет дополнительную минимальную фиксацию за счет пазов в пластиковой раме рефлектора

Flash PCB V4.0 как и в Di622, но имеет отличия

[Impulsite]

Добавил фото в первое сообщение.

Плата Flash PCB выпала из глубины резкости. Если есть возможность, переснимите с разным положением проводов.

Такой приём из нескольких снимков платы Charge PCB, которые вы предусмотрительно сделали, позволил склеить картинку, где нет деталей закрытых проводами или высокими деталями: https://impulsite.ru/ctlg/nissin/di600/ ... emist_.jpg

Фотографии на просвет пока не сделаю, надо какую-то коробочку изобрести

О, это очень просто: я подсвечиваю обычной настольной лампой с близкого расстояния от печатной платы. А если есть вспышка, то можно положить плату на лист бумаги и светить вспышкой снизу, через лист бумаги.

Нашлась картинка, как пример:



Жалко вспышку. Но теперь есть запас IGBT - тут их сразу 4 штуки. Их не зацепило?

[alchemistt]

IGBT не пробиты, но что-то и отпереть их прямо на плате я не смог.
При фотографировании на просвет с резкостью все плохо. Добавил несколько кадров в тот же альбом

[Impulsite]

IGBT не пробиты, но что-то и отпереть их прямо на плате я не смог.

Спасибо, очень хорошо! Плата кнопок вообще превосходно получилась. Главное, вы почувствовали, что нужно.
Вот если отснимете так же хорошо плату Flash PCB с IGBT-транзисторами, то я постараюсь для вас, начну рисовать схему. Хотя бы ту часть, где "рассыпной" драйвер IGBT-транзисторов: Q402, Q403 и стабилитроны вокруг них.
А дальше проверим, есть ли питание на нём, и открывается ли выход при подаче на вход положительного сигнала.

Пытаюсь, используя фрагменты фотографий, дорисовывать то, что скрыто под проводами и высокими деталями типа конденсаторов:

[Impulsite]

alchemistt, продолжим?



Фотографии платы Flash PCB на просвет помогли бы разобраться с распайкой разъёмов J402, J403, J404, со схемой фотодатчика и завершить восстановление схемы этой платы. Сделайте, пожалуйста, пока есть такая возможность.

[finn_2005]

Добрый день.
Подскажите, смогу ли быть полезен в ваших изысканиях?
Так вышло, что необходимо отремонтировать такую вспышку. Перестала включаться. Из видимого - вытек электролит из батареек.
Плата с контактами батареек вымыта, коррозия устранена. Других визуальных повреждений на платах не нашел. На красном проводе Batt V+ идущем на плату с кнопками - 6В, На красном проводе МС(+) идущем на лампу - 0В. На белом разъеме с проводами идущем на лампу с платы с процессором вместо указанных вами по схеме 5,7В имею 2,9В. На нажатие кн. включения никакой реакции.
Подскажите, что в первую очередь посмотреть.

[Impulsite]

Перестала включаться. Из видимого - вытек электролит из батареек.
...
Подскажите, что в первую очередь посмотреть.

Здравствуйте, finn_2005!
Попадание жидкостей на электронику почти всегда это необратимые повреждения. Как в результате замыкания высокого напряжения на чувствительные детали, так и вследствие коррозии токоведущих дорожек и, особенно, переходов между слоями печатных плат (ПП), где за счет капиллярного эффекта жидкость втягивается, плохо удаляется при промывке и постепенно окисляет металл, нарушая контакт.

Тщательный осмотр мест и восстановление окисленных переходов, пожалуй, это первое, что надо сделать. Покажите на фото области ПП, которые пострадали.

Подскажите, смогу ли быть полезен в ваших изысканиях?

Работа по восстановлению схемы этой вспышки только в самом начале. Вы можете приложить свои усилия и нарисовать схемы соединений между ПП. Вот примерно по таким образцам, как:
https://impulsite.ru/ctlg/canon/430ex/wiring.png
https://impulsite.ru/ctlg/nikon/sb700/wiring.jpg
Такие схемы, на которых показана расцветка проводов в шлейфах, показывают взаимные связи между узлами и без такой схемы затруднительно восстанавливать схему вспышки.
Ваша вспышка может отличаться от представленной ранее на фото, поэтому было бы полезно, если бы вы сфотографировали все печатные платы (ПП) с обеих сторон (и на просвет) в наилучшем качестве, как вы можете, и выложили фото, не ужимая их в размерах и без сжатия, на Yandex.Disk или Облако Гугла, а здесь бы дали ссылки на скачивание.

[finn_2005]

Попробую сделать схему соединений.
И кажется нашел у себя виновника - это процессор mega16A, пробит по питанию накоротко:(
Правильно ли я понимаю, процессор содержит прошивку и даже если найду сам чип, то это мне ничего не даст?
Существуют ли места, где можно купить прошитый процессор или плату CPU в сборе?
Спасибо.

[Impulsite]

Правильно понимаете.
Ну, а на счет покупки, то иногда бывают чудеса, когда отзовется производитель. Или найдется такой сервис-центр. А так, наверное, доступный путь - это с донора взять.

[juzvel]

Здравствуйте!
подскажите элемент, на Вашей фотографии, рядом с плюсовым проводом, похожий на светодиод, это предохранитель?

[Impulsite]

Здравствуйте, juzvel!

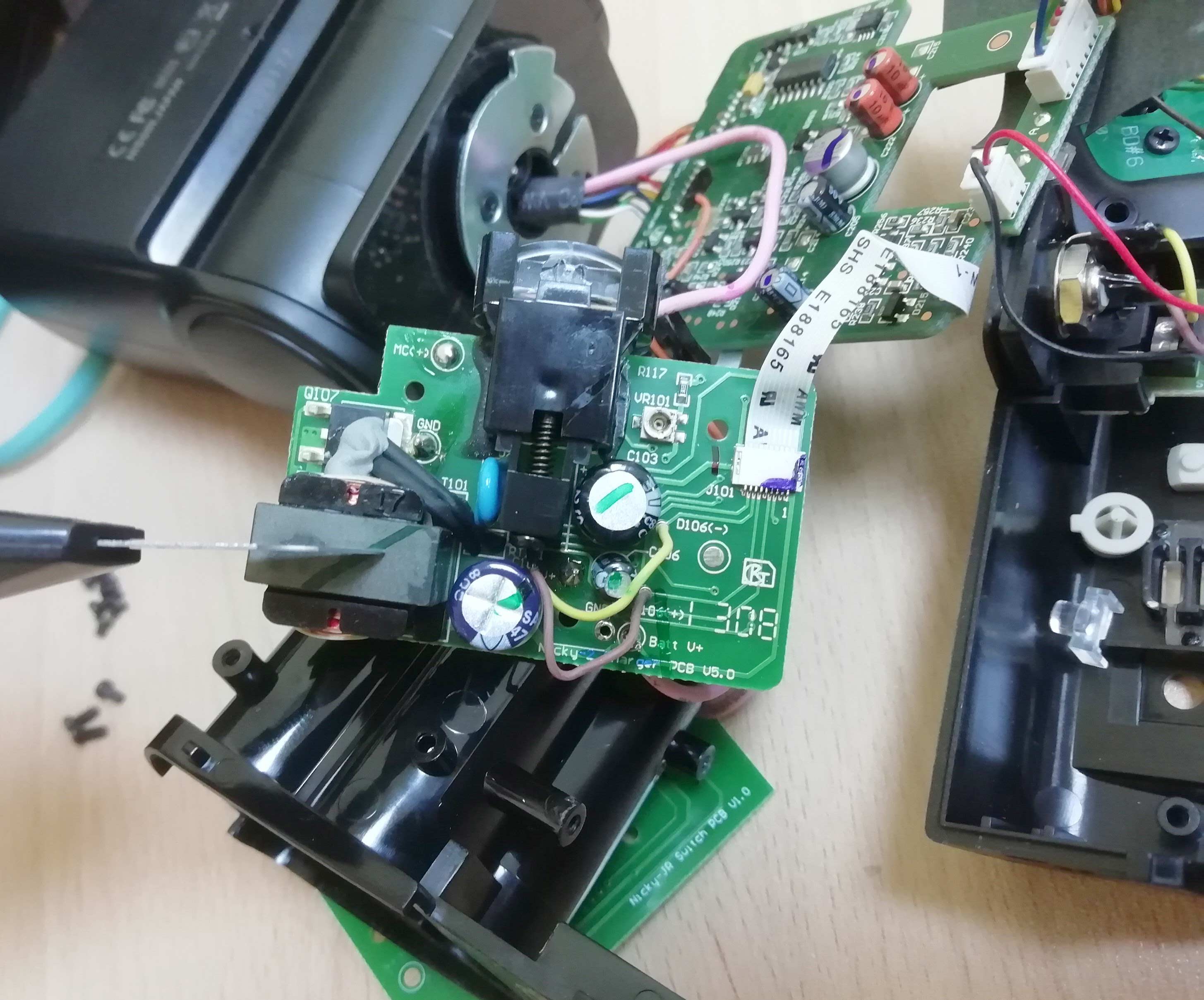

Да, это именно предохранитель: F101 - ссылка на тему Nissin Di622 Mark II. Фото https://impulsite.ru/ctlg/nissin/di600/ ... emist_.jpg
Предположительно на 7 ампер. Если вы найдете описание таких предохранителей, сообщите ссылочку на спецификацию.

И, пожалуйста, пришлите фото печатных плат, каждую с обеих сторон, с указанием под какую систему ваша вспышка: Nikon, Canon, Sony.

[juzvel]

единственное нашел http://www.hollyfuse.com/cpzxKQ/info_87 ... 89&lcid=25
закажу чего нибудь похожего, а проволоки диаметром 0.1мм для перемычки достаточно?
Вечером полезу с паяльником и сфоткаю, на телефон очень плохо снимает

[Impulsite]

Временно, конечно, можно поставить перемычку. Но надо подумать о том, что может произойти в момент, когда перемычка начнёт гореть. И сработает ли "жучок" в нужный момент...
Хотя есть некоторые представления и рекомендации типа таких:
https://transformator220.ru/raschet/izg ... telya.html
https://ydoma.info/ehlektrotekhnika/ehl ... telya.html
я бы предложил с помощью лабораторного источника питания проверить, при каком токе и через сколько секунд перегорает самодельный предохранитель. И с какими эффектами разбрызгивается расплавленный металл...

Быстродействующие "7A 1206 Littelfuse Fast Acting SMD Fuse 7.0 Ampere Surface Mount Fuses"
Нашлись среди "картинок" поиском по ключевой фразе "7 amper fuse 1206".

[juzvel]

Слово "быстродействующие" угадал, еще вчера заказал похожие на али 10 штук.
Если вкратце, - все работает.
Решил поделать сложные сцены на фото и купил на Авито вспышку к своему Никону 3100.
Вспышка б/у, обошлась мне в пол копейки. Вставил аккумы, выдрав из детских игрушек. Красота. И так пару раз. Потом надоело делать по 20 кадров и вновь лишать детские игрушки жизни. Взял 4 аккума посвежее поставил на зарядку, утром выдернул и ... пых, вонь (горелой электроники) и тишина.
Забыл! аккумы у меня не обычные, а цинковые. Для тех, кто не в курсе у них среднее напряжение не 1.2, а 1.6 вольт. Старый фотик летал, игрушки моторами крутят, поют хорошо, не заикаясь (на обычных аккумах часто плохо говорят и ездят, батарейки им подавай). У кого маленькие дети, ЗАДУМАЙТЕСЬ!!! ВЕЩЬ!! Искать по NiZn, не забудьте сразу с зарядкой, обычной не заряжаются.
Поставил перемычку, где-то 0,15 мм, размер маленький и посчитал несущественными капли от оплава, в случае перегорания (делаю сам для себя, на свой страх и риск, поэтому, давайте будем честными, фраза "и так сойдет", употребима гораздо чаще в этом контексте). Придет с али, может перепаяю.
Огромное спасибо Impulsite за быстрый и верный ответ.
