 Заголовок сообщения: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 03 дек 2012, 11:05
Не в сети
мaстер
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:15
Сообщения: 278
Голова.
IGBT транзистор RJP4301, лампа такая же как на Nikon SB-800 и Canon 580EX

Изображение Изображение Изображение Изображение

конденсатор.


Нога.
Передняя плата.

Изображение Изображение

Преобразователь напряжения.

Изображение Изображение

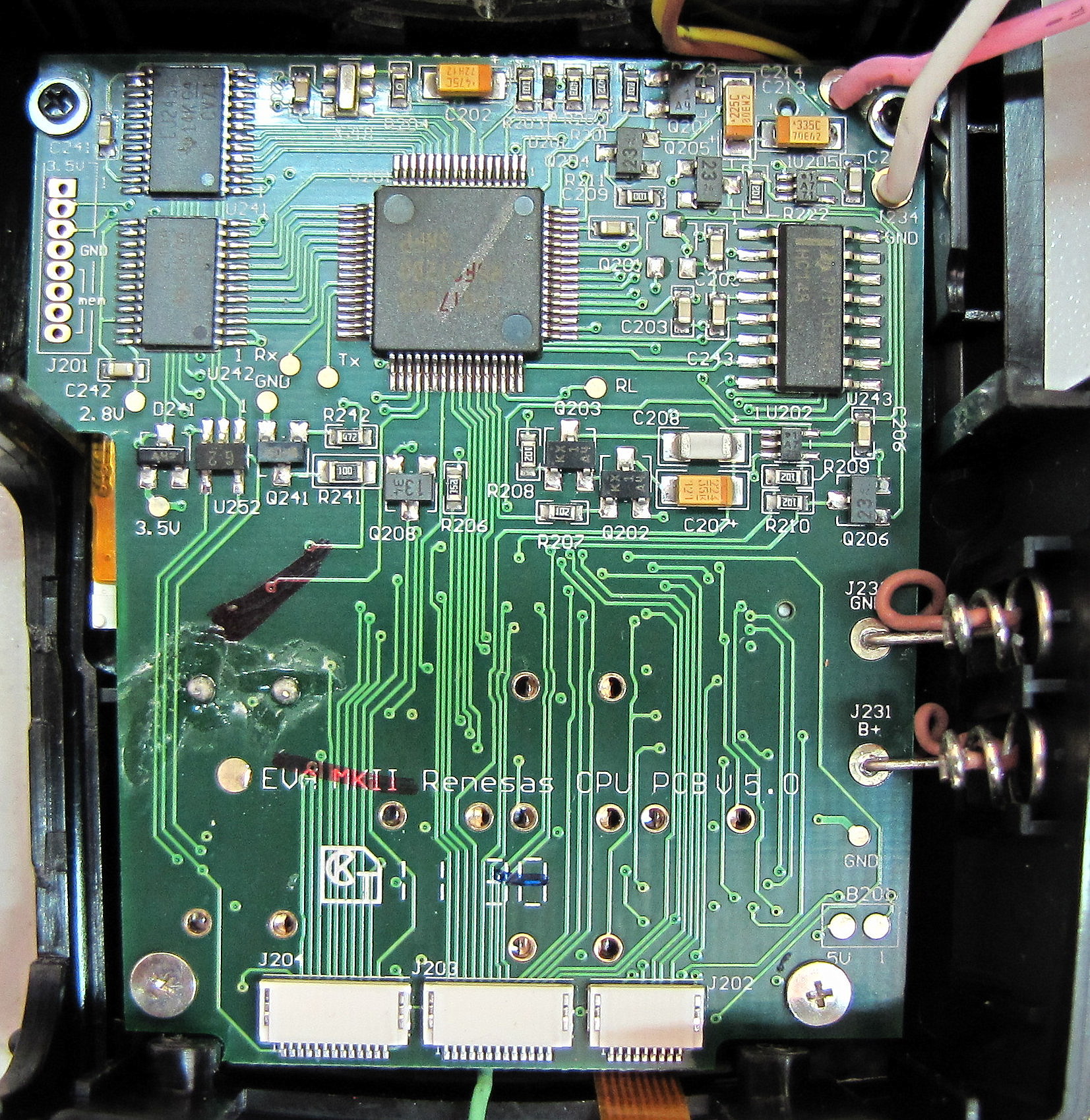

Плата управления и плата дополнительной маленькой вспышки с IGBT транзистором RJP4301

Изображение Изображение

Нижняя плата с выводами для горячего башмака. Башмак вырван, провода оторваны, что куда неизвестно. В этом и проблема.




Добавлено модератором:


_________________
Нет такой проблемы, которую мы не смогли бы проигнорировать, приложив совместные усилия.
Король Ральф I


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 03 дек 2012, 13:38
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Спасибо, хорошие снимки!
Этот "Марк Твен" для какой системы - Nikon, Canon? Интересно, а зеленый провод на этом снимке висит в воздухе или к управляющему контакту высоковольтного разъёма подключен?



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 03 дек 2012, 14:31
Не в сети
мaстер
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:15
Сообщения: 278
Совсем забыл написать что вспышка для Canon.

Этот зелёный провод тоже оборван. Он соединяет массу на башмаке и процессорной плате, там он запаян где-то изнутри со стороны дисплея. Однако второй зелёный провод на гибкой плате это не масса, потому что он приходит на один из входов микросхемы LM339 (пятая нога).

Есть ещё вторая масса - белый провод на гибкой плате.
Вот более детальная фотография гибкой платы.


_________________
Нет такой проблемы, которую мы не смогли бы проигнорировать, приложив совместные усилия.
Король Ральф I


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 дек 2012, 09:27
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Цитата:
Башмак вырван, провода оторваны, что куда неизвестно. В этом и проблема.
А как выглядит плата ноги? Изучение под микроскопом паек и остатков оторванных проводов ничего не дало?

Nissin Di866 Mark II CAN, распайка проводов в ноге
0 = GND БЕЛЫЙ
1 = X=sync КОРИЧНЕВЫЙ ?
2 = CCC=ready
3 = AVEFI=
4 = EFIDO=handshake
5 = STSPC=ttl

Если с белым понятно, что это "GND", то 1 = X=sync можно найти, по очереди замыкая каждый провод на GND.
Другие провода можно определить по уровню напряжений и по ответам вспышки согласно раздела "4.4 Camera Communications" сервис-мануала к Canon 580EX ("3.4 Communications with Camera" - сервис-мануала к Canon 420EX).

Еще такие соображения есть. На всех выводах "сидят" защитные стабилитроны ZD402-ZD404. И, например, прозвонка выводов кеноновских вспышек дает следующие результаты (сопротивления +/- 5-10 кОм, измерено относительно GND), которые, в общем-то не противоречат схеме вспышек: :)
Canon 430EX, 580EX, распайка проводов в ноге
0 = GND ЧЕРНЫЙ
1 = X=sync БЕЛЫЙ______∞
2 = CCC=ready ОРАНЖЕВЫЙ______201 кОм
3 = AVEFI= ЖЕЛТЫЙ______∞
4 = EFIDO= ЗЕЛЕНЫЙ______116 кОм
5 = STSPC=ttl КОРИЧНЕВЫЙ______235 кОм

Через 4 = EFIDO радиосинхронизаторы будят вспышку. И как работает handshake ( EFIDO) у кенона:
Цитата:
4) EFIDO terminal circuit (camera -> flash communications terminal)
(1) EFIDO is input to IC15 pin No. 26, and is compared with the IC15 internal
reference voltage (2.6 V).
(2) If the input voltage of EFIDO is less than 2.6 V, "L" is output to IC15 pin No.
15, and "L" is input to IC5 pin No. 26. If it is 2.6 V or more, "H" is output, and
IC5 recognizes this signal as a serial input data and commands from the
camera.
(3) EFIDO is input to IC15 pin No. 26. If the input is "H", "L" is output to IC15
pin No. 22, and the AVEFI signal is selected to IC15 pin No. 23. (AVEFI can
be output.)
If input of EFIDO is "L", "H" is output to IC15 pin No. 22, and "L" is output to
IC15 pin No. 23. (AVEFI cannot be output).

Nissin Di866 NIK , распайка проводов в ноге
0 = GND - GND
1 = CX=sync- HS1
2 = CRY=ready - HS2
3 = CSTP=ttl - HS3
4 = CSP=handshake - HS4

Nissin Di466 NIK, распайка проводов в ноге
0 = GND БЕЛЫЙ
1 = CX=sync- КОРИЧНЕВЫЙ
2 = CRY=ready - ЖЕЛТЫЙ
3 = CSTP=ttl - ОРАНЖЕВЫЙ
4 = CSP=handshake - ЗЕЛЕНЫЙ


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 дек 2012, 14:02
Не в сети
мaстер
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:15
Сообщения: 278
Жёлтый - X-sync
Зелёный - будит вспышку.
Серый - подсветка автофокуса.

Казалось бы остаются всего два варианта запайки оранжевого и серого провода, а вот и нет :? Перебрал уже более десятка других вариантов запайки методом тыка. Сложность в том что вспышка тупая :evil: X-sync срабатывает только в режиме М. В режимах Auto и TTL вспышка не вспыхивает от центрального контакта, видимо пока остальные контакты не будут правильно запаяны. К этому ещё добавляется пропадание контакта где-то на гибкой плате. Приходится периодически переключаться в режим М чтобы убедиться что хотя бы пых от центрального контакта не пропал.

_________________
Нет такой проблемы, которую мы не смогли бы проигнорировать, приложив совместные усилия.
Король Ральф I


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 дек 2012, 14:08
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Пробовали измерить сопротивления относительно GND? По сопротивлениям идентифицировать контакты? Полагаю, при этом плата ноги должна быть соединена с главной платой.

0 = GND БЕЛЫЙ
1 = X (sync) ЖЁЛТЫЙ
2 = CCC (ready) СЕРЫЙ
3 = AVEFI=
4 = EFIDO (handshake) ЗЕЛЁНЫЙ
5 = STSPC=ttl

ОРАНЖЕВЫЙ ?
КОРИЧНЕВЫЙ ?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 дек 2012, 15:53
Не в сети
мaстер
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:15
Сообщения: 278
Сопротивление измерять не пробовал, потому что там схема не кэноновская - видимо гибкая плата может меняться для вариантов под Nikon и Sony. Ладно бы сопротивление, у меня сомнение что вспышка просыпается по тому же сигналу что и нормальные вспышки :)

Ещё возникло подозрение что моя тестовая тушка Canon 10D не очень совместима с этой вспышкой. Взял 40D и пробую все варианты запайки сначала. По крайней мере пропадание контакта оказалось в самой десятке, хотя другие вспышки на ней без проблем пашут.

_________________
Нет такой проблемы, которую мы не смогли бы проигнорировать, приложив совместные усилия.
Король Ральф I


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 дек 2012, 17:09
Не в сети
мaстер
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:15
Сообщения: 278
Вот он правильный вариант! :)
Nissin Di866 Mark II CAN, распайка проводов в ноге
0 = GND БЕЛЫЙ
1 = X (sync) ЖЁЛТЫЙ - HS1
2 = CCC (ready) СЕРЫЙ - HS5
3 = AVEFI () ОРАНЖЕВЫЙ - HS3
4 = EFIDO (handshake) КОРИЧНЕВЫЙ - HS4
5 = STSPC (ttl) ЗЕЛЁНЫЙ - HS2

_________________
Нет такой проблемы, которую мы не смогли бы проигнорировать, приложив совместные усилия.
Король Ральф I


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 дек 2012, 17:23
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Отлично! Поздравляю! :D

А вот текст, который я накропал, но опоздал тиснуть:
Цитата:
там схема не кэноновская
Это так, Nissin свое создает. Но, поскольку, вспышка предназначена для системы Canon, она и должна отвечать камере точно также, как кеноновские вспышки. И это позволяет предположить, что интерфейсы должны быть подобны и, вероятно, их сопротивления должны быть близкие. Вот хотя бы x-sync и AVEFI будут иметь "бесконечное" (для мультиметра) сопротивление, когда черный щуп на GND, а красный (+) - на контакте.
По входу EFIDO вспышка сравнивает входное напряжение. Если оно 2,6 В или больше, то заснувшая вспышка просыпается и разрешается соединение через AVEFI. Если напряжение на EFIDO низкого уровня, меньше 0,3 В, то соединение через AVEFI закрыто. Вот такие рассуждалки. :)
А с другой стороны из 4 по 4 всего 16 сочетаний... :)


А как в остальном, все в норме? Падение не привело к другим последствиям, кроме отрыва ноги?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 дек 2012, 18:25
Не в сети
мaстер
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:15
Сообщения: 278
Нужный вариант оказался 15 по счёту :lol:
Сопротивление не совпадает с кэноном.
Nissin / Canon
2 - 49k / 200k
3 - 16k /
4 - / 108k
5 - 100k / 200k

Так в целом вспышка работает как надо, только заметно хуже чем кэноновская 580. По ощущениям как будто оптика ерундовая, хотя она и так ерундовая :) У кэнона ведь две хитрые стекляхи, а у ниссина одна простая.

_________________
Нет такой проблемы, которую мы не смогли бы проигнорировать, приложив совместные усилия.
Король Ральф I


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 дек 2012, 23:17
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Да, картинка получилась: impulsite предполагает, а nissin располагает. :)

Vikt(or), если вспышка еще на руках, измерьте, пожалуйста, какая величина и как меняется напряжение на управляющем выводе SEH высоковольтного разъёма во время заряда вспышки и при достижении готовности. Есть ли какая-то синхронность с изменением цвета светодиода "Pilot"?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 06 дек 2012, 11:12
Не в сети
мaстер
Аватара пользователя

Зарегистрирован: 27 сен 2012, 00:15
Сообщения: 278
У меня разъём перевёрнут, управляющий вывод с другой стороны.


При включённой вспышке напряжение всегда висит 4.8 В не зависимо от заряда.

_________________
Нет такой проблемы, которую мы не смогли бы проигнорировать, приложив совместные усилия.
Король Ральф I


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 02 апр 2013, 20:33
Не в сети
любопытный

Зарегистрирован: 02 апр 2013, 13:24
Сообщения: 4
Откуда: Петропавловск, Казахстан
Здравствуйте уважаемые форумчане!
Имеется новая (покупка 17.03.2013 в B&H) вспышка Nissin Di866 Mark II для Canon. Покупалась без тестирования на ф/а (брал сын по моей просьбе). 31-го марта была привезена домой, установлена на Canon 40D, но вспыхивать отказалась. В ходе "разбора полётов" было установлено:
1. При включении слышен заряд конденсатора
2. Светодиод загорается зелёным
3. При нажатии кнопки "Pilot" вспыхивает всегда
4. При нажатии спусковой кнопки на ф/а может пыхнуть (и даже не один раз при повторных нажатиях), а может не пыхнуть вообще.
Теперь немного подробней по п.4. Если на ЖКИ ф/а отображается символ вспышки, то всё срабатывает так как надо на всех режимах (в том числе и стробоскоп). Проблема в том, что этот символ включения вспышки сам по себе появляется и исчезает абсолютно апериодически и когда он исчезает - пыха молчит. Субъективно исчезновение и появление индикации включения вспышки происходит как бы во время каких либо манипуляций с камерой и прикрученной вспышкой, т.е. нажатие кнопок, наклоны вперёд-назад, поворот головы вспышки, постукивание по корпусу. Вроде бы указывая на неконтакт, но.... чёткого "отклика" непропая (или неконтакта) не наблюдаю, иногда постукиваю-покручиваю-пошатываю, а реакции - ноль и вдруг, о чудо, индикация появилась и пыха заработала. И так же неожиданно снова затыкается.
Есть в наличии ещё одна вспышка YONGNUO YN468. На этом же ф/а работает без проблем. Замена элементов питания на Ниссине ничего не дает (аккумуляторы свежезаряжены, три комплекта 2300 мА/ч). Есть ещё один момент - субъективно YN468 перезаряжается быстрее, чем Di866 Mark II (а может это уже мнительность...).
Хотелось бы услышать советы бывалых в каком направлении двигаться. Общее представление о работе вспышек имеется, но внутрь никогда не заглядывал, не "щупал".
З.Ы. Извиняюсь за много букв.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 02 апр 2013, 20:46
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Здравствуйте, MENrus!
Спасибо, такое подробное описание как раз и нужно, потому что дает почти полную картину неисправности.
Вы пишете:
Цитата:
Вроде бы указывая на неконтакт
И интуиция Вас не подводит. :) Протрите контакты вспышки и особенно контакты камеры тампоном со спиртом, используйте деревянную зубочистку, чтобы стереть с поверхности контактных пятачков слой загрязнения. Также посмотрите, хорошо ли касается башмака камеры боковой контакт вспышки. Он обозначется как 0 или GND.
Еще проследите, не качается ли башмак камеры относительно корпуса при наклонах вспышки вправо-влево из-за ослабших винтов крепления.

PS: Прошу сделать снимок ноги вспышки со стороны контактов. Вот как здесь: viewtopic.php?p=7722#p7722 - хочу поместить снимок в тему по контактам и показать разницу между металлической ногой и пластиковой у камер Di866 Pro и Di866 Mark II.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 03 апр 2013, 13:22
Не в сети
любопытный

Зарегистрирован: 02 апр 2013, 13:24
Сообщения: 4
Откуда: Петропавловск, Казахстан
Нога вспышки Nissin Di866 MarkII для ф/а Canon
Цитата:
...Протрите контакты вспышки и особенно контакты камеры тампоном со спиртом, используйте деревянную зубочистку, чтобы стереть с поверхности контактных пятачков слой загрязнения. Также посмотрите, хорошо ли касается башмака камеры боковой контакт вспышки. Он обозначется как 0 или GND.
Еще проследите, не качается ли башмак камеры относительно корпуса при наклонах вспышки вправо-влево из-за ослабших винтов крепления.
Похоже, что теперь в фотосумке непременным атрибутом станет "ластик KOH-I-NOOR комбинированный 6521/40". Протирка спиртом не принесла положительных результатов (как и чистка башмака на камере). Только проработка контактов вспышки вышеупомянутым ластиком (со второго захода) и дальнейшее удаление остатков абразива и каучука мягкой кистью заставило вспышку "дружить" с камерой.
До этого (2011 год) была вспышка Nissin Di866 для ф/а Nikon (D90) и за время эксплуатации никаких проблем не было. А тут - полная неожиданность... Встречал изделия китайских товарищей из "странного" металла, у которого напрочь отсутствовала проводимость :shock: (контакты в батарейных отсеках, шнуры со штекерами для аудио/видео аппаратуры и т.п.). Но никак не ожидал встретиться с подобным явлением в вспышке, причисляемой производителем к про-классу и появившемуся на данном рынке вовсе не вчера...

Выражаю impulsite огромную благодарность за оказанную помощь!!! :D
С большим интересом изучаю разделы данного форума. Положил URL в копилку любимых сайтов.

P.S. При установке вспышки Nissin Di866 MarkII на камеру всё встаёт очень плотно и надёжно, никаких люфтов и качаний. Качество изготовления вспышки очень понравилось (пластик, отсутствие люфтов, не устрашающая работа зума, цена/функциональность и др.), но подпортило впечатление это досадное недоразумение. Если этот дефект будет сильно доставать - будем думать про проработку контактов гальваникой :idea:


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 05 апр 2013, 12:47
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Цитата:
металла, у которого напрочь отсутствовала проводимость
Обычно это следствие окисления металла либо вытекшим электролитом батареек либо пóтом с ладоней. Полюбопытствуйте, как-нибудь на досуге из каких веществ состоит человеческий пот. :)
Золочение контактов потому и применяется, что золото при комнатной температуре достаточно инертно к большинству кислот, щелочей и других активных соединений.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 11 апр 2013, 22:12
Не в сети
любопытный

Зарегистрирован: 02 апр 2013, 13:24
Сообщения: 4
Откуда: Петропавловск, Казахстан
К сожалению всё оказалось не так тривиально. Индикация включения вспышки периодически пропадает и появляется, и как следствие - нет пыха или есть пых. Установка вспышки на ф/а Canon 60D, Canon 1000D выявила аналогичное её поведение, как и на Canon 40D. Протирка контактов оказалась просто дестабилизирующим фактором, который временно создал иллюзию работоспособности вспышки из-за механического воздействия на внутренности вспышки. Чтобы убедиться в этом, была разобрана нога вспышки, отсоединена гибкая плата от платы управления и вся конструкция крепления ноги вспышки (вместе с гибкой платой) была помещена на ф/а Canon 40D. Замеры сопротивлений и напряжений на контактах крепления вспышки (мультиметр FLUKE 175, общий вывод соединён с землёй "GND" вспышки, нумерация выводов соответствует указанному в тексте поста Vikt(or)'a от 05-12, 17:09) показали следующее:

а) без полунажатия кнопки ф/а "спуск" напряжение на всех контактах отсутствует, сопротивления относительно корпуса (0=GND белый) составляют:
1 Х(sync) жёлтый = бесконечность
2 ССС (ready) серый = бесконечность
3 AVEFI (Speedlite to Camera Data / clock) оранжевый = 100,5 кОм
4 EFIDO (Camera to speedlite, Zoom / clock) коричневый = 49.16 кОм
5 STSPC (TTL OK signal / clock) зелёный = 100.2 кОм

б) при полунажатии кнопки ф/а "спуск", напряжения на контактах относительно корпуса (0=GND белый)
составляют:
1 Х(sync) жёлтый = 0 В
2 ССС (ready) серый = +2,2 В
3 AVEFI (Speedlite to Camera Data / clock) оранжевый = +0,012 В
4 EFIDO (Camera to speedlite, Zoom / clock) коричневый = +1,2 В
5 STSPC (TTL OK signal / clock) зелёный = +4,64 В

Все напряжения индицируются на экране мультиметра чётко, за исключением ССС (ready) серый = +2,2 В. Сначала подумалось, что это плохой контакт между щупом прибора и выводом на башмаке, напряжение хаотически менялось от +2,2 В до десятых долей вольта (где-то до 0,12 В и иногда даже до нуля). Устав мусолить щупом по месту пайки серого провода (ССС) и заглянув в видоискатель камеры, я с удивлением увидел, что при полунажатии кнопки "спуск" появляется индикация (правда как и раньше эпизодически и хаотично) подключения вспышки. Ведь на башмаке находится только крепление ноги с висящей на семи проводах гибкой платой! Решив, что что-то где-то подкорачивает на гибкой плате (отсюда и изменение напряжения 2,2 В), я начал отпаивать от неё по одному проводнику и контролировать индикацию подключения вспышки при полунажатии кнопки "спуск". Так я отпаял все провода, в том числе и общие - белый и зелёный (видимо идёт на плату управления, т.к. уходит вглубь ноги). Но... индикация подключения вспышки, подмаргивая, продолжала появляться в видоискателе.
Не веря в потусторонние силы и галлюцинацию, открутил крепление ноги, снял пустую плату, через которую проходят подпружиненные контакты и внимательно изучил её под "часовой" лупой. Кроме остатков флюса и почти незаметной микротрещины в текстолите между отверстием под винт и отверстием под подпружиненный контакт вывода 2 ССС (серый провод) обнаружить ничего не удалось (а так хотелось увидеть ниточку припоя...). Памятуя об истории одного ремонта синтезатора "Форманта", когда чудесным образом появлялась проводимость по текстолиту между двумя ключами на "полевиках", решил исключить подобное в нашем случае.

Дальше мои действия были следующие:
- была тщательно промыта спиртом плата
- острым резцом зачищены края отвестий для подпружиненных контактов на текстолитовой плате
- срезан резцом край пятака медной дорожки (GND) с отверстием под винт крепления платы к металлической пятке вспышки (подозрительно близко располагалась от отверстия для подпружиненного контакта 2 ССС -серый провод). После этого голая плата с креплением ноги вспышки была установлена на камеру и, как я не старался, индикация подключения вспышки больше не появлялась. Не появилась она и после подпайки проводников от гибкой платы. После полной сборки вспышка работает нормально.
Моя версия причины неисправности следующая: при полунажатии кнопки "спуск" появляющееся напряжение на контактах вспышки приводило к появлению проводимости на плате с подпружиненными контактами между какими-то цепями интерфейса вспышки (подозреваю, что между выв. 2 ССС (ready) серый и дорожкой GND с отверстием под винт). Изменение напряжения(ий) воспринималось камерой как периодическое подключение/отключение вспышки, отсюда и моргание индикации подключения вспышки. Мне кажется, что первоначальное мнение о плохом контакте было неверным. Контакт был хорошим, он был даже там, где его не должно было быть. Поскольку, из-за дефицита времени, глубоко вникать в алгоритмы работы вспышки нет возможности (хотя с огромным интересом бегло почитал ресурсы Osipoff.ru и соответствующую тему на МОНИТОР'е и думаю к ней ещё вернуться, так сказать для расширения кругозора) хотелось бы узнать у специалистов по накамерным вспышкам - могло ли описанное повреждение привести к сбоям в общении камеры и вспышки как описывалось в начале и воспринималось как потеря контакта в башмаке? Какие параметры и в каких цепях между камерой и вспышкой могли бы привести к морганию индикации подключения вспышки в видоискателе (мониторе)? Может странное поведение сигнала ССС (ready), в моём случае, здесь ни при чём? Или....?
P.S. Извиняюсь за несколько сумбурные мысли от незнания предмета.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 12 апр 2013, 00:41
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:22
Сообщения: 91
Может быть всё что угодно.
Из-за пайки проводов непосредственно к подвижным контактам, могло быть замыкание между отдельными контактами и GND, или по остаткам флюса что то проходило.
Могло быть и такое, что в прошлый раз, когда осуществлялась пайка проводов к подвижным контактам, удерживая пятку их излишне сильно поджали снизу, в результате, они выступили с внутреней части башмака больше чем нужно, и образовавшиеся утолщения в местах пайки не позволяли им выходить из пятки на положенную величину и тем самым не обеспечивался уверенный контакт между камерой и вспышкой, поэтому у вас и мигала индикаци, то есть/то нет.
Что бы избежать замыкания между контактами и крепёжными винтами, я предпочитаю на винты одевать термоусадку, формируя из неё вот такой вот стаканчик |_|
Это не затрудняет доступ к шлицам, но при этом исключает посторонний контакт с головками винтов.

_________________
Прощать врагов надо так, чтобы они плакали.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 12 апр 2013, 12:15
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
MENrus, благодарю за подробное описание измерений и "операции". Вы еще раз показали, что наука об электричестве - это наука о контактах. Либо их нет, где они должны быть, либо замыкание там, где контакта быть не должно. Со своей стороны, кроме чистки и пропайки соединений, я бы облудил головку одного из винтов, соединяющихся с пяткой и провод "0 = GND белый" припаял к этой облуженной головке. Также и один из зелёных проводов, припаянных к контакту платы "GND" тоже перенёс на эту головку винта. Это обеспечило бы более надежный контакт по "земле", независимый от степени касания винта контактной площадки на плате.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 13 апр 2013, 07:19
Не в сети
любопытный

Зарегистрирован: 02 апр 2013, 13:24
Сообщения: 4
Откуда: Петропавловск, Казахстан
impulsite, спасибо за дельный совет по поводу надёжной "земли"!!! Обязательно так и сделаю.
Спасибо, Strannik, за внимание и участие.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 20 окт 2015, 19:34
Не в сети
гость

Зарегистрирован: 19 окт 2015, 23:39
Сообщения: 2
Всем привет.
Имею проблему, Di866 mark II для Sony, отказалась работать, включается, заряжается(ну светодиод становится зелёным), настраивается, реагирует на изменения объектива, но не вспыхивает ни по затвору, ни при нажатии "pilot", если прислушаться то при нажати "pilot" звук внутри вспышки немного меняется, но более не происходит ничего.
Полез разбираться.
конденсатор заряжается ~310 V, напряжение это на плату в голове приходит.
Дальше полез к поджигу, и тут вопрос - какое сопротивление должно быть у обмоток поджигающего трансформатора, имеем первичка 0,4 Ом, вторичка 80,6 Ом, просто где-то здесь на форуме не помню к какой пыхе проскакивали цыфры в ~340-380 Ом, вот и возникает вопрос - он рабочий или есть межвитковое КЗ во вторичке.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 20 окт 2015, 21:02
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Здравствуйте, long--man!
Сопротивления обмоток нормальные.
Как выглядит лампа? Есть трещины или потемнения на стекле?
Сколько времени отработала вспышка?
На аноде тиристора поджига Q521 и на аноде диода D512 (правом выводе конденсатора C506) какие напряжения?
Дальше надо будет полностью разрядить основной конденсатор и измерить сопротивление между коллектором и эмиттером IGBT (кажется, Q516)
на плате: http://impulsite.narod.ru/nissin/di866-2/vikt-or_191415549cf0c54baa447e7cb264a64f.jpg


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 20 окт 2015, 21:16
Не в сети
гость

Зарегистрирован: 19 окт 2015, 23:39
Сообщения: 2
Спасибо за быстрый ответ.
Вспышка почти новая, лежала много без дела, может 500 пыхов максимум. Лампа по внешнему виду как только что из магазина, ни трещин ни потемнений.
Измерения только завтра смогу сделать, вспышку на работе разобраную оставил.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Nissin Di866 Mark II
Непрочитанное сообщениеДобавлено: 20 окт 2015, 21:25
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Напряжения измерять относительно GND платы или относительно минуса батареи. И сфотографируйте ваши платы с обеих сторон, чтобы дополнить имеющиеся снимки. Также нужны снимки распайки проводов на плате ноги и расцветка проводов на разъёмах плат.


Вернуться к началу
  Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 24 ]

Часовой пояс: UTC + 4 часа


Кто сейчас на форуме

Зарегистрированные пользователи: stanislavsochi


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

При использовании материалов сайта ПРЯМАЯ ссылка на источник impulsite.ru обязательна!


Создано на основе phpBB® Forum Software © phpBB Group
