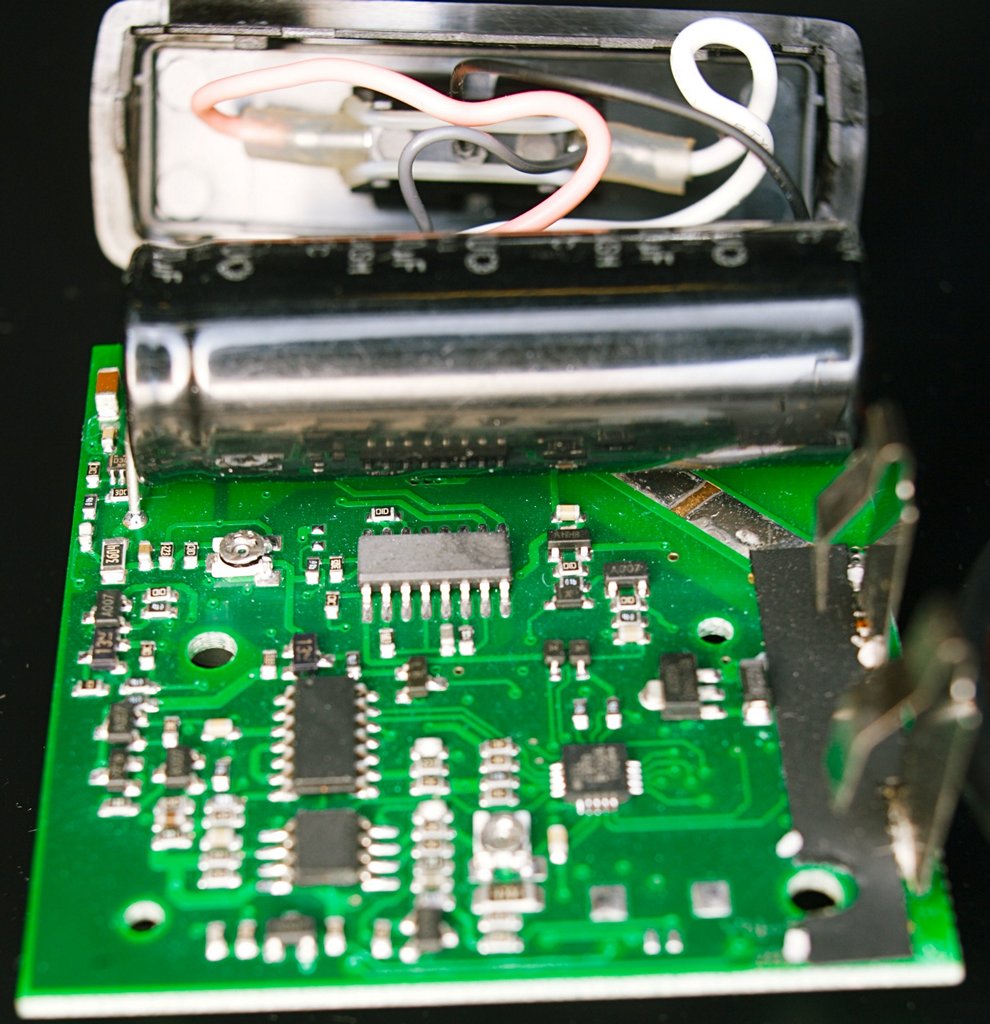

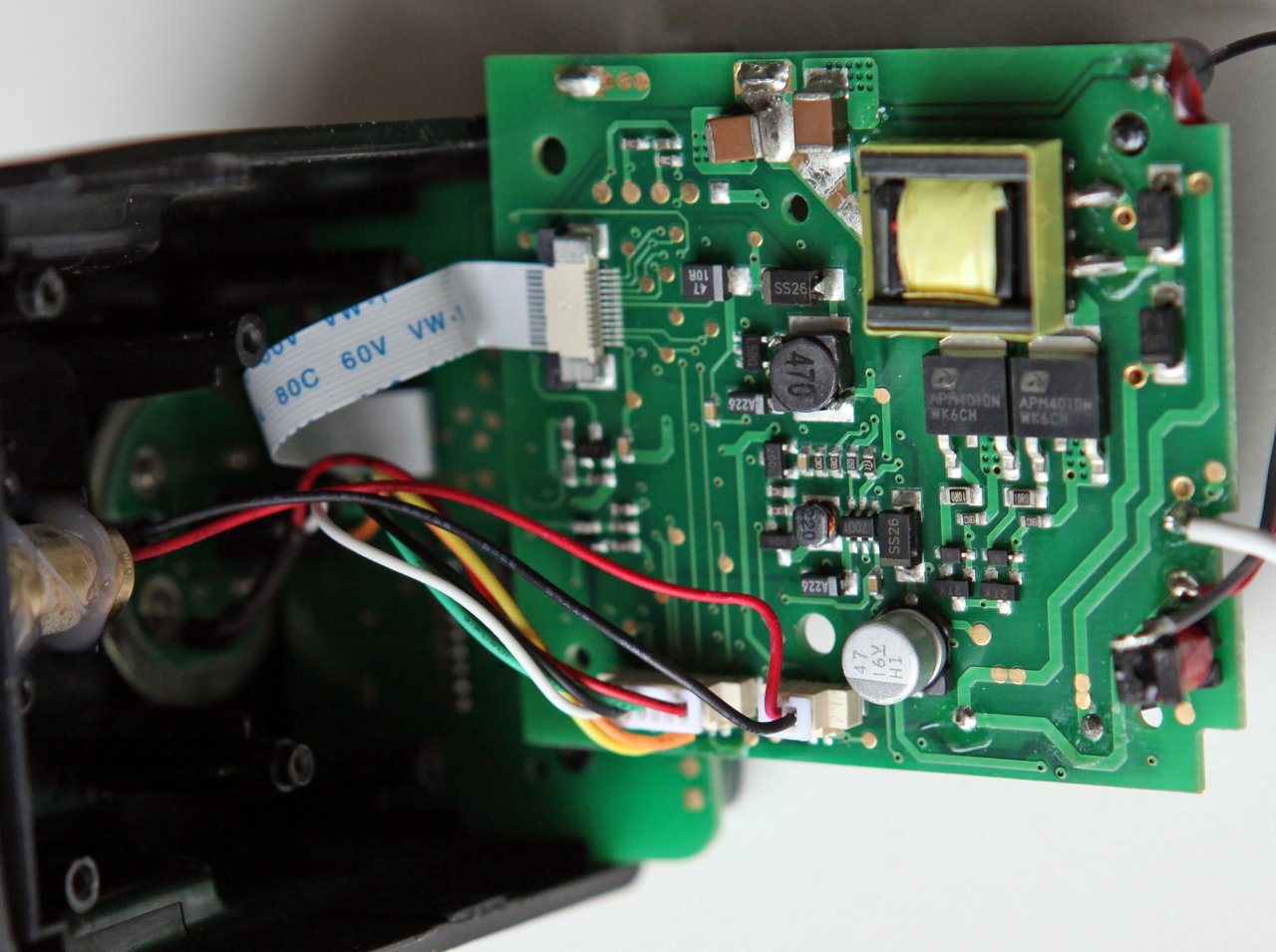

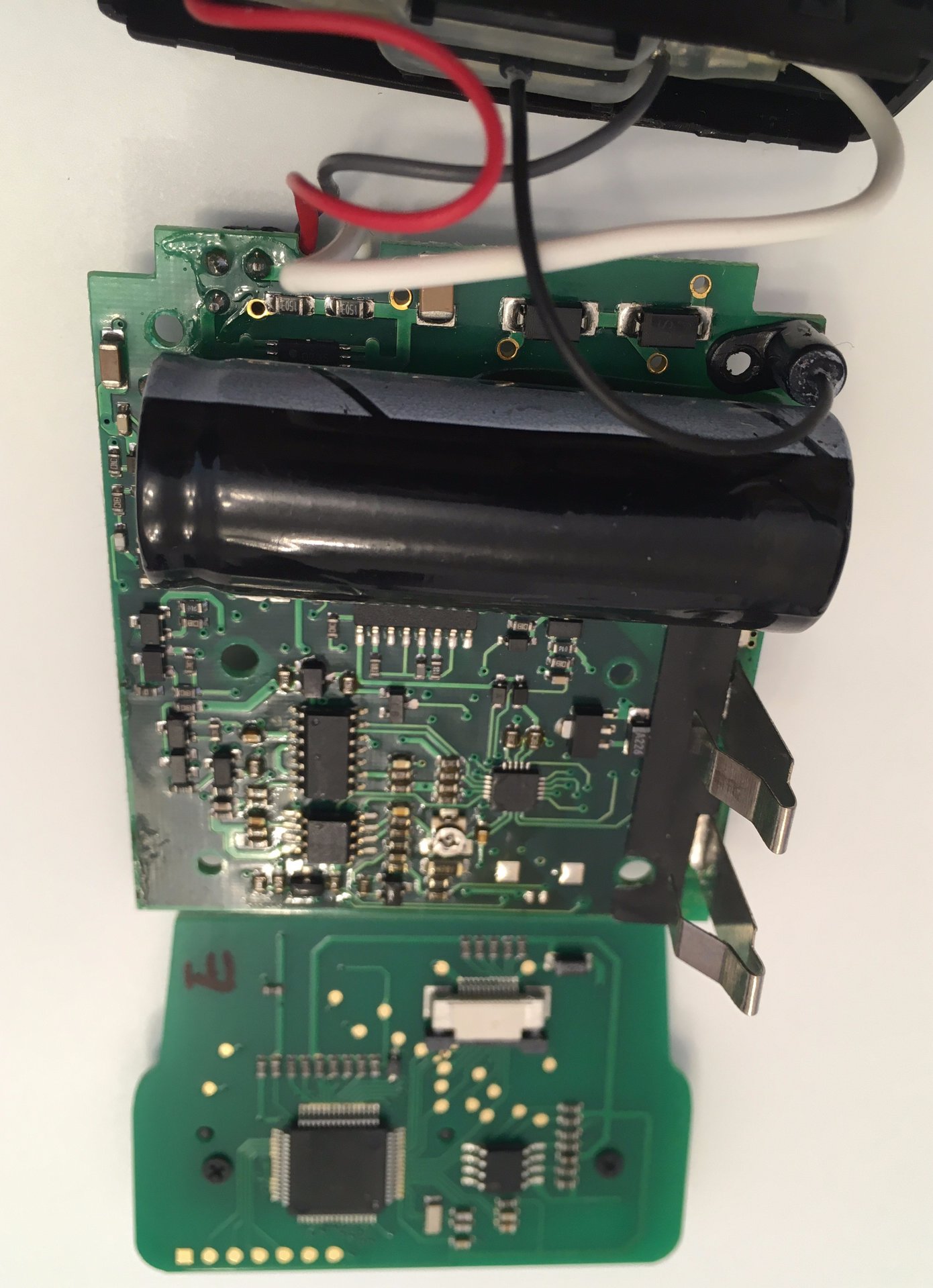

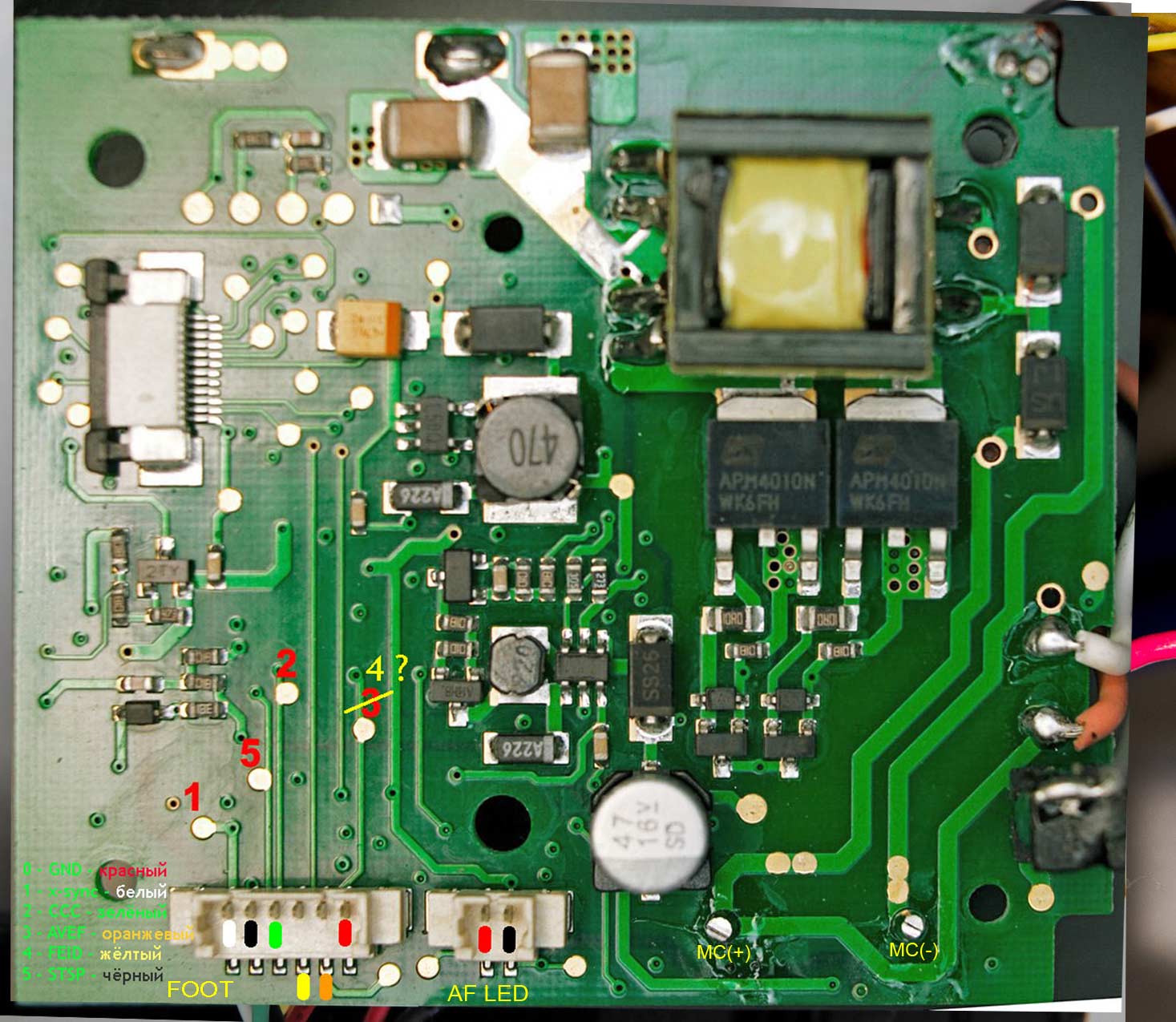

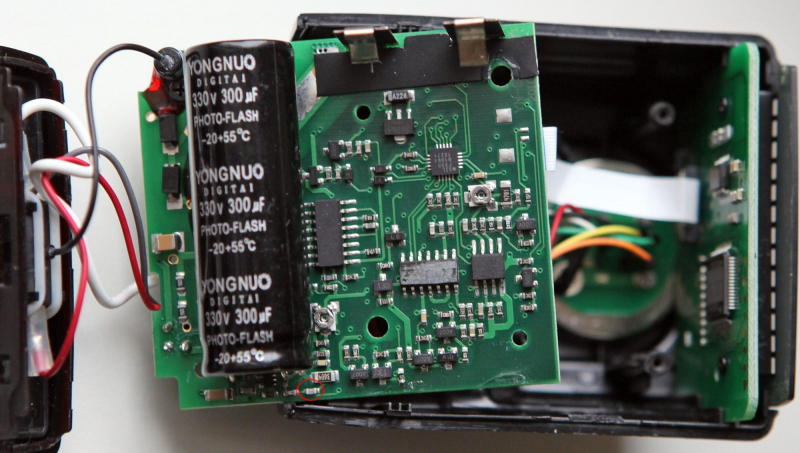

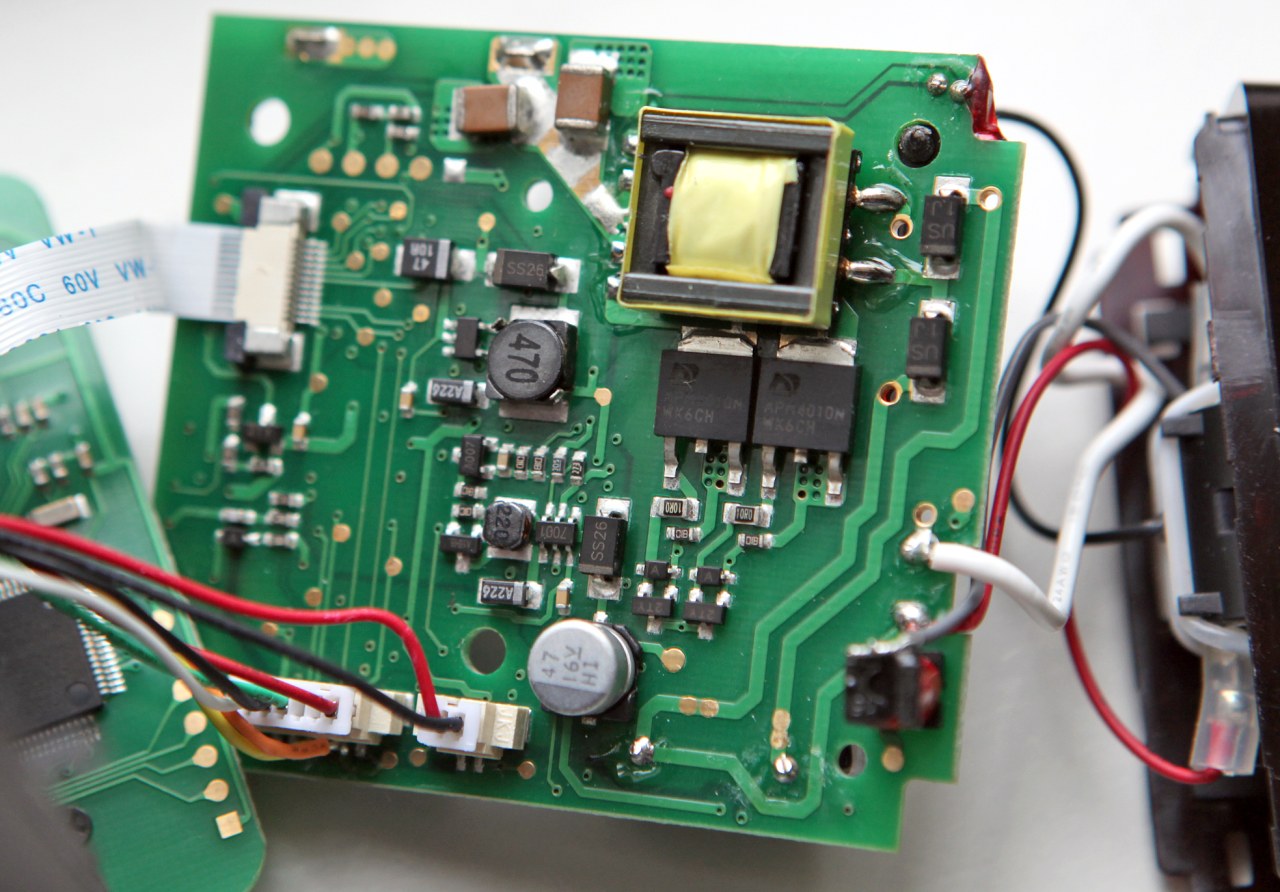

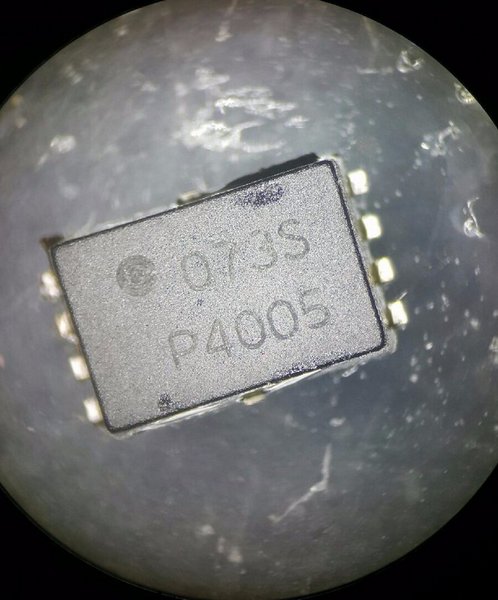

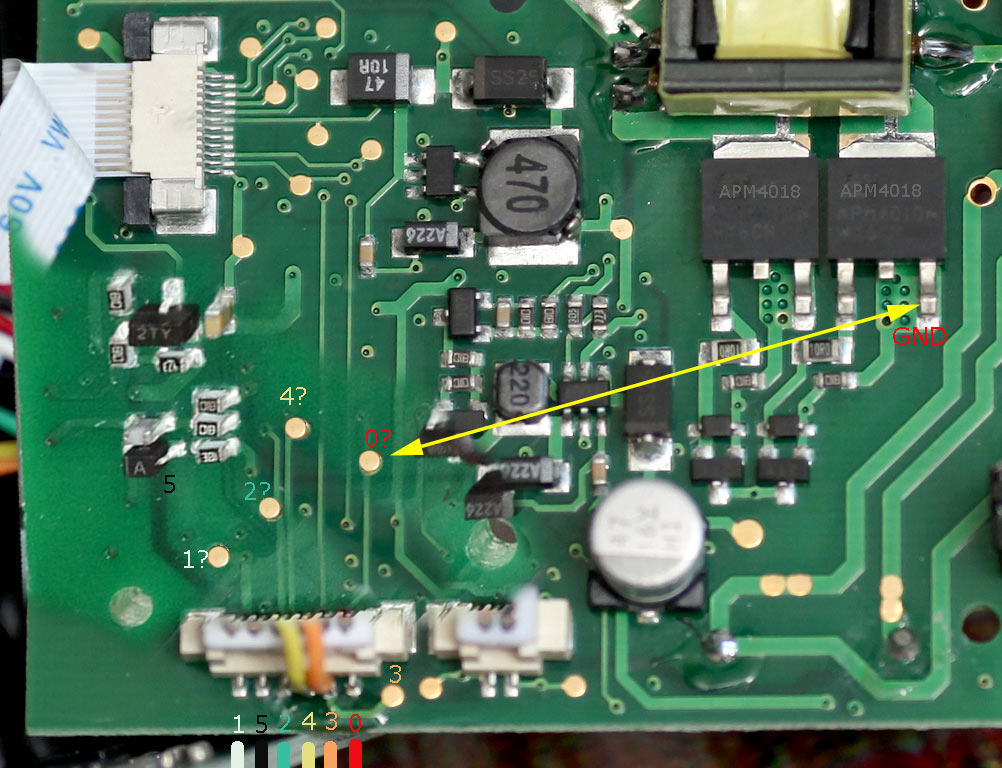

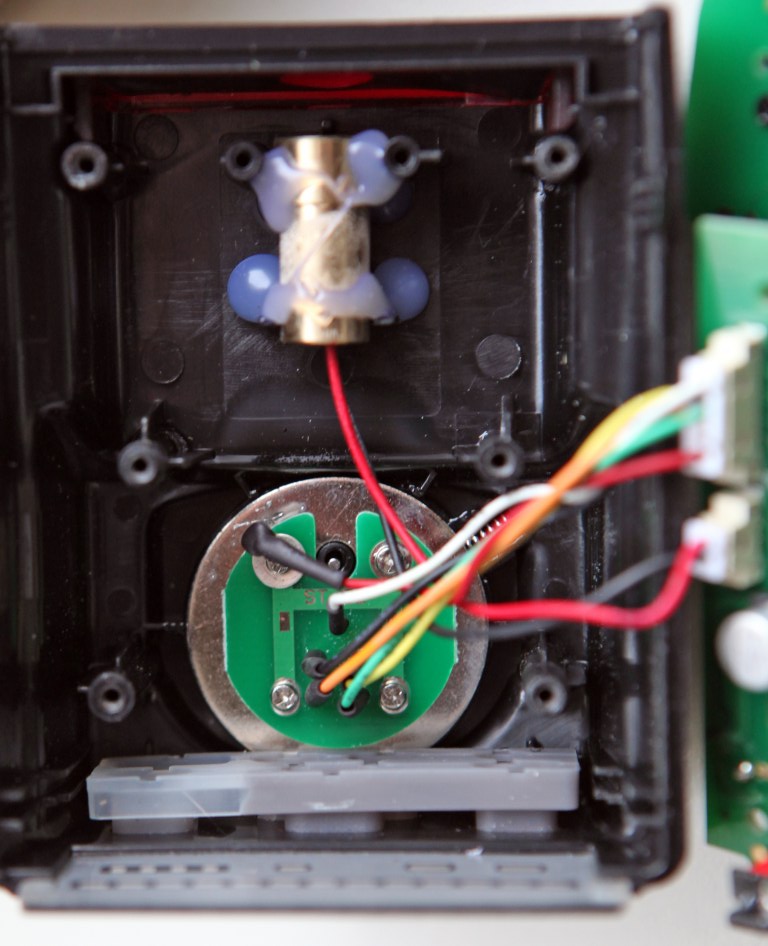

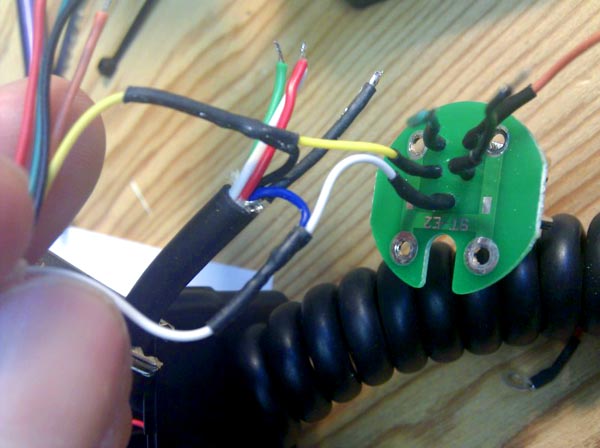

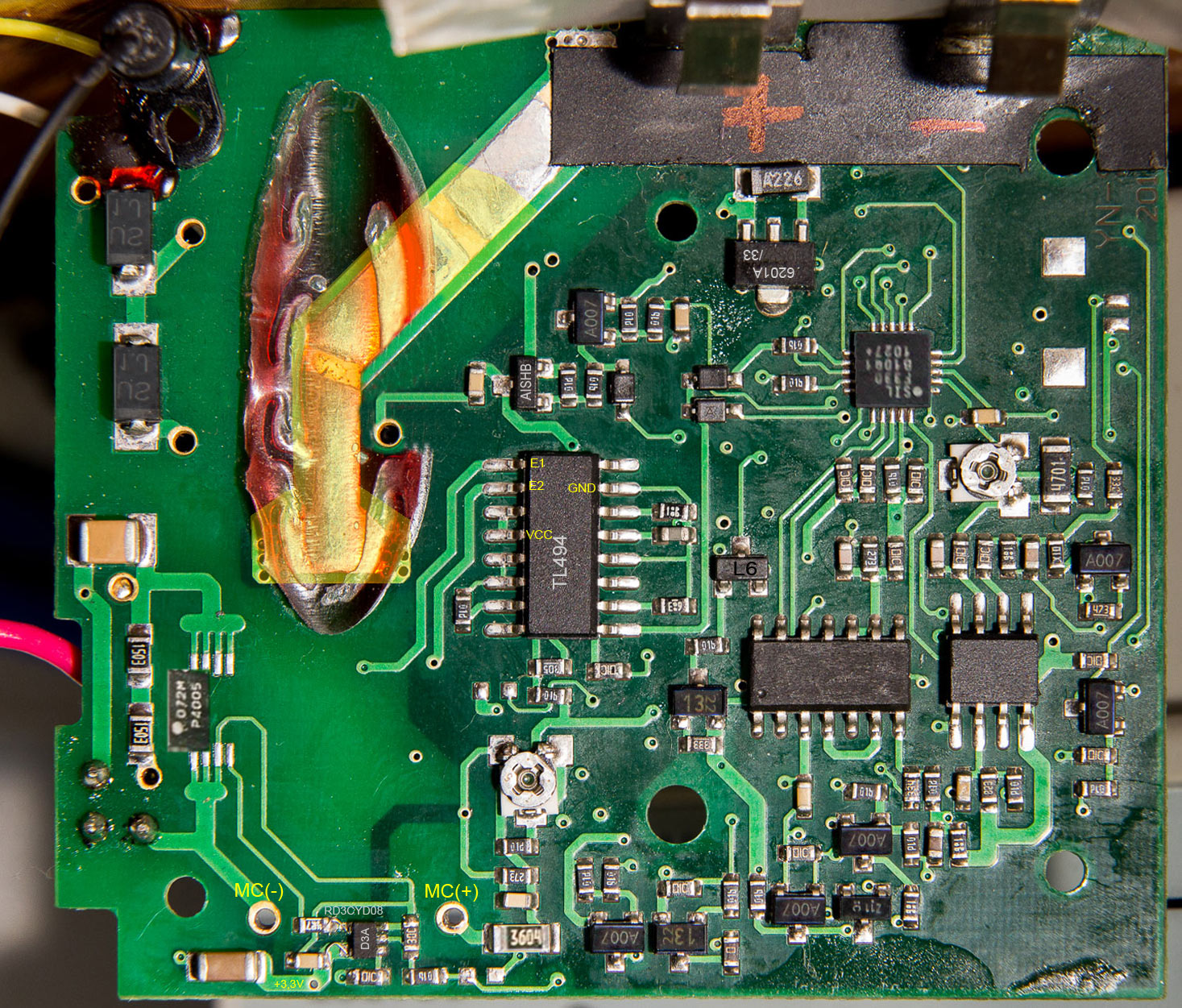

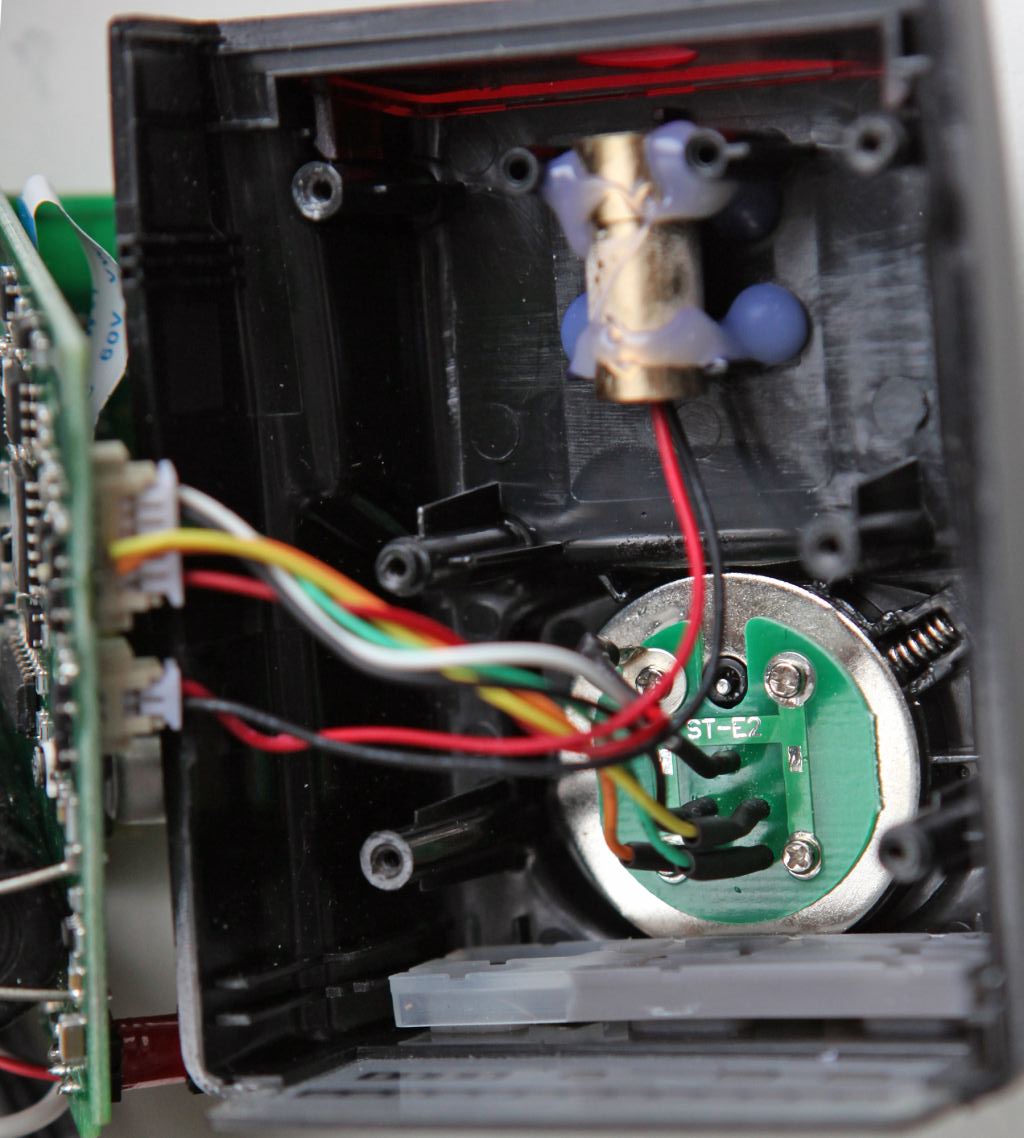

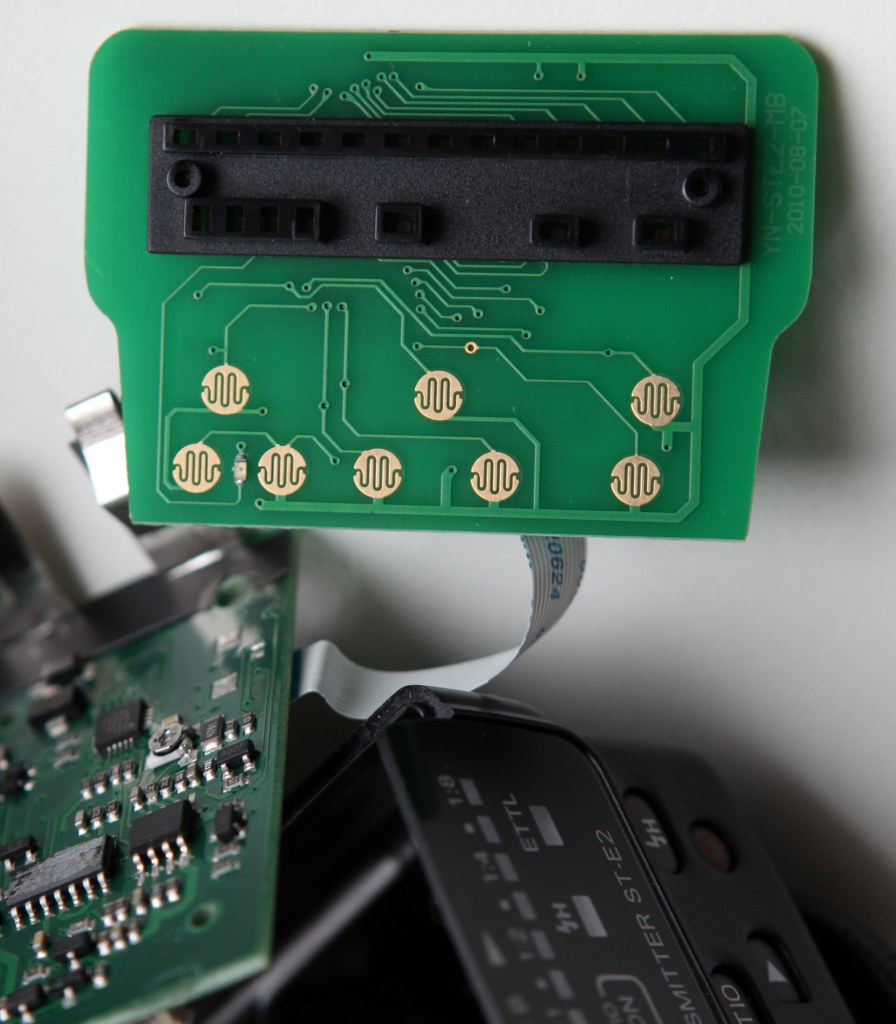

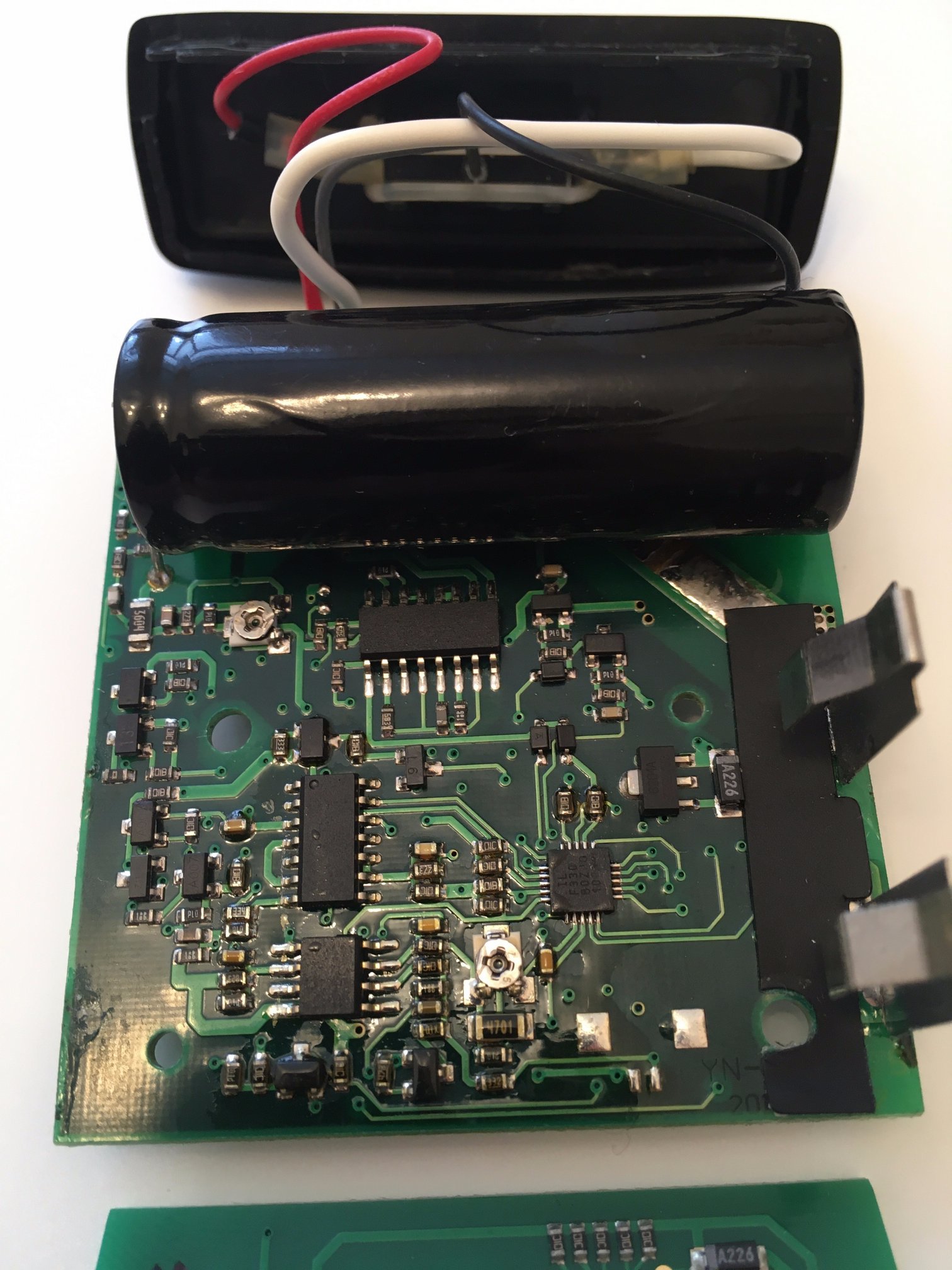

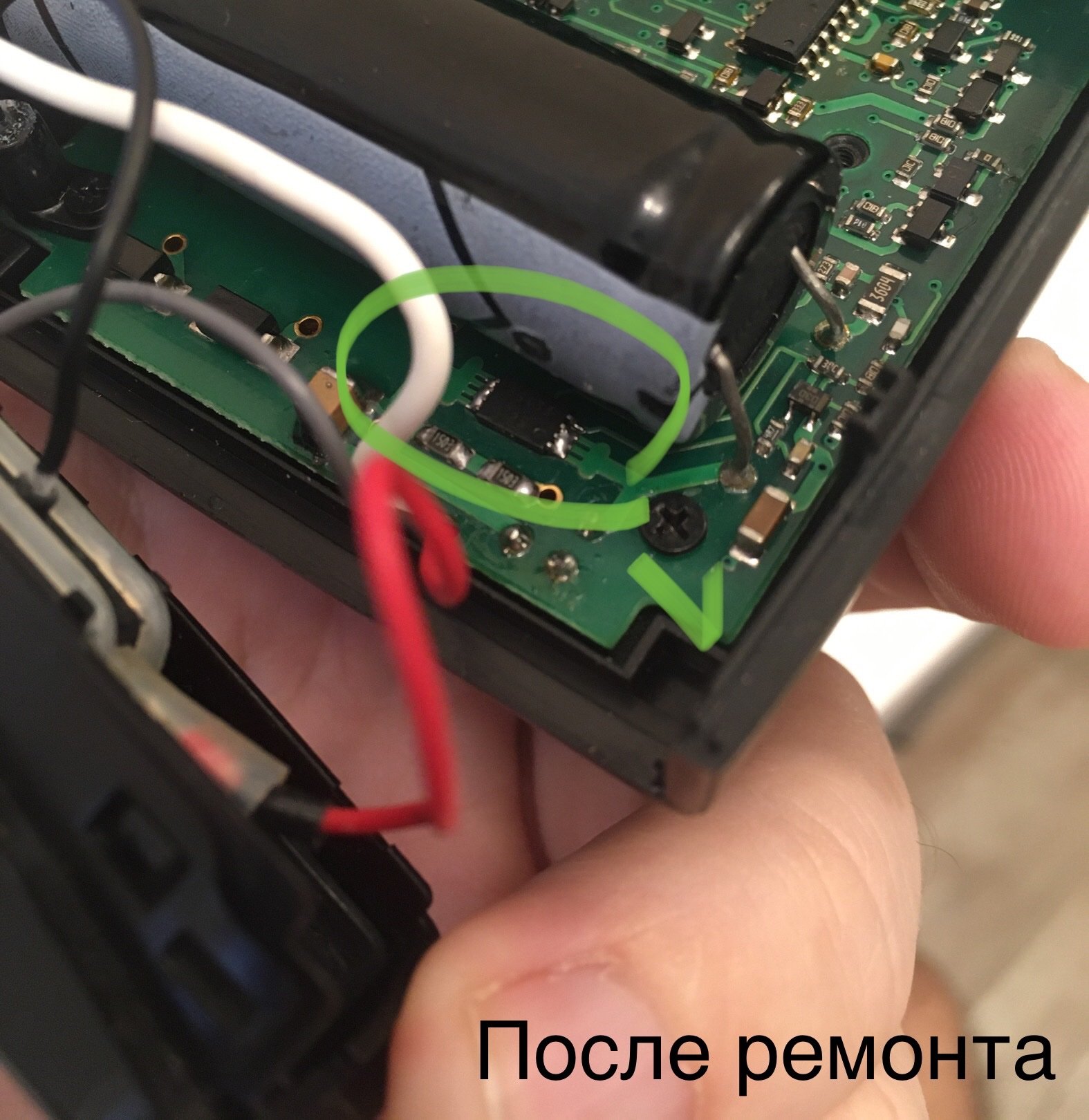

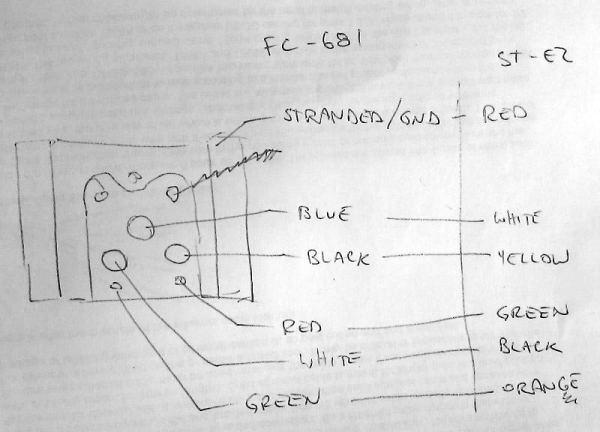

Номера проводов обозначены внизу, около колодки разъёма. Укажите прямо на фото, с какими точками на плате соединяются соответствующие номера проводов. Правильно ли проставлены номера контрольных точек? Не понятно, куда приходит черный провод, №5. И соединяется ли красный провод, № 0, с эмиттером транзисторов, обозначенным, как "GND".

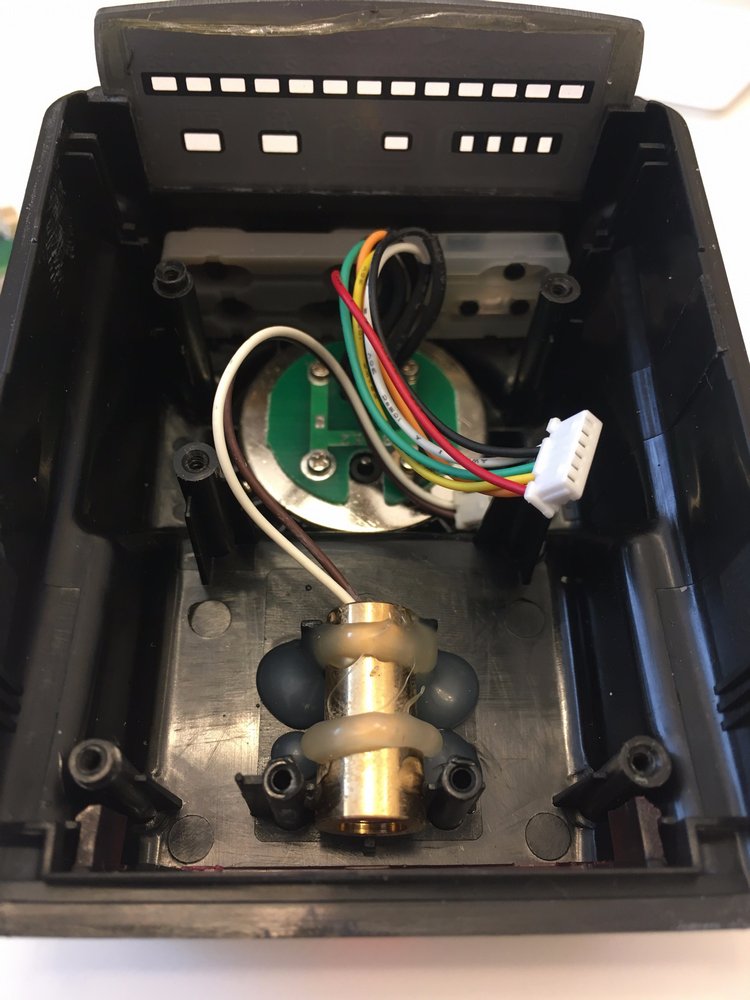

Еще нужно измерить сопротивления всех выводов ноги относительно бокового контакта: установите черный щуп, COM, мультиметра на боковой контакт, 0, и измерьте сопротивление на пределе больше 2 кОм, касаясь красным щупом выводов 1-5, запишите показания и сообщите здесь.

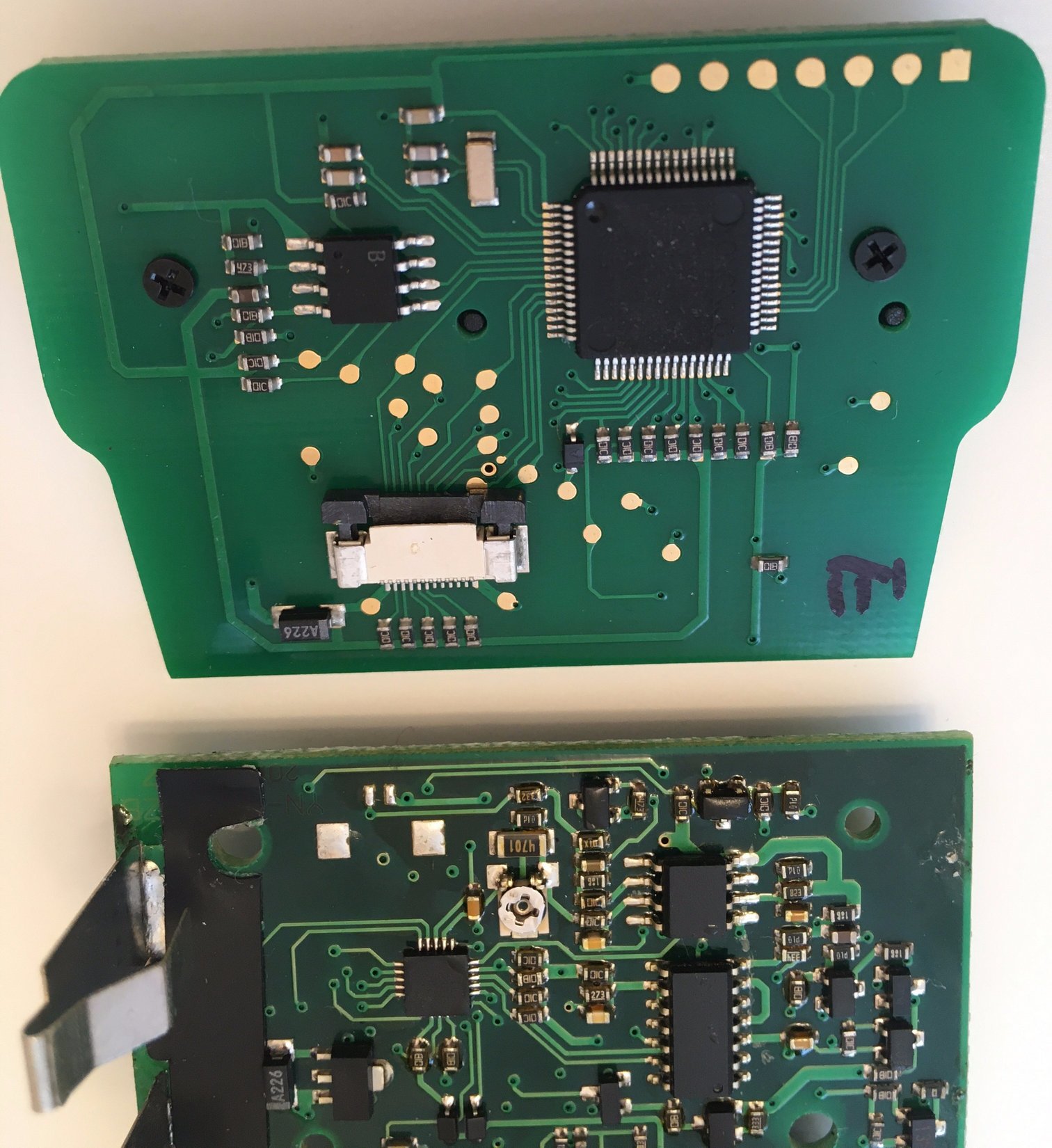

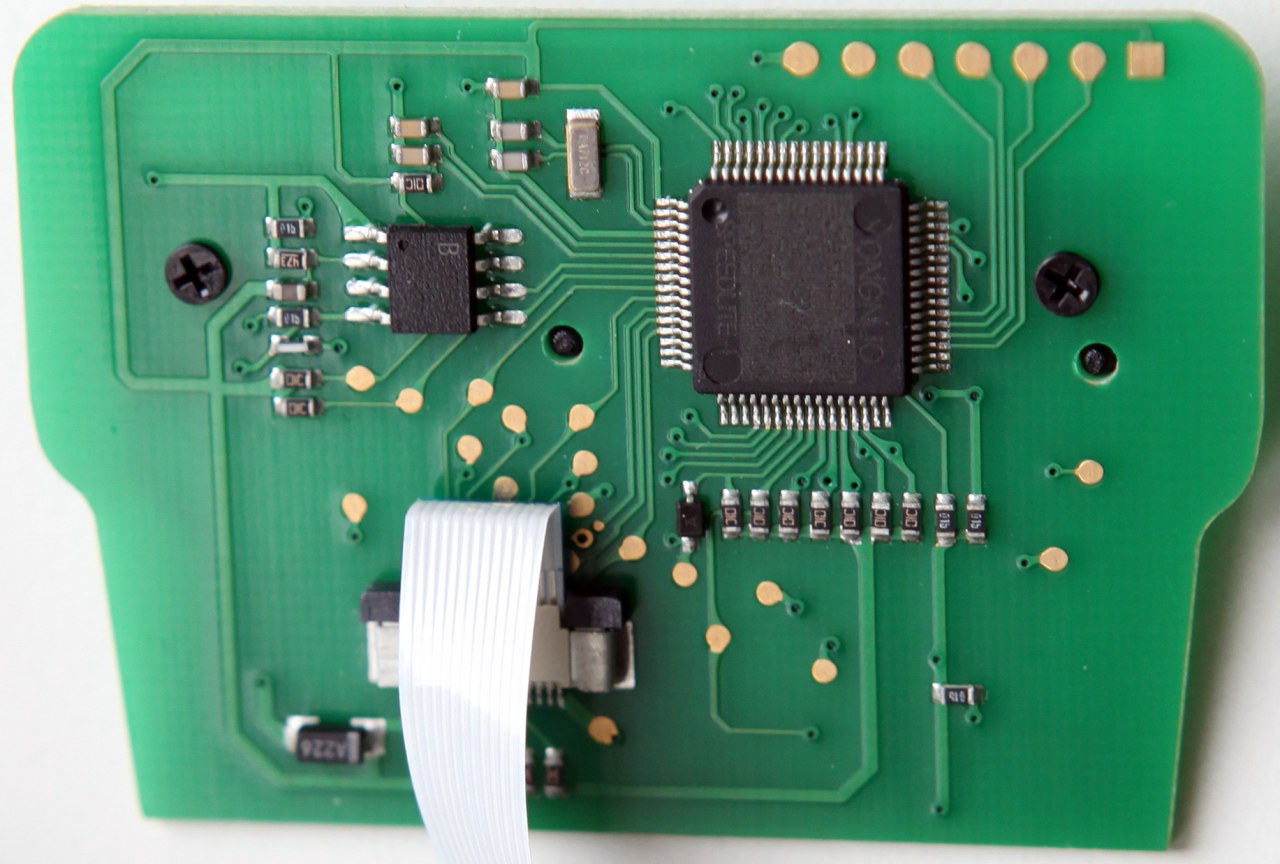

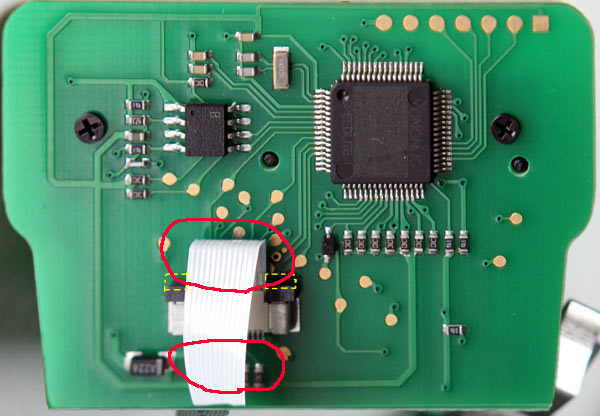

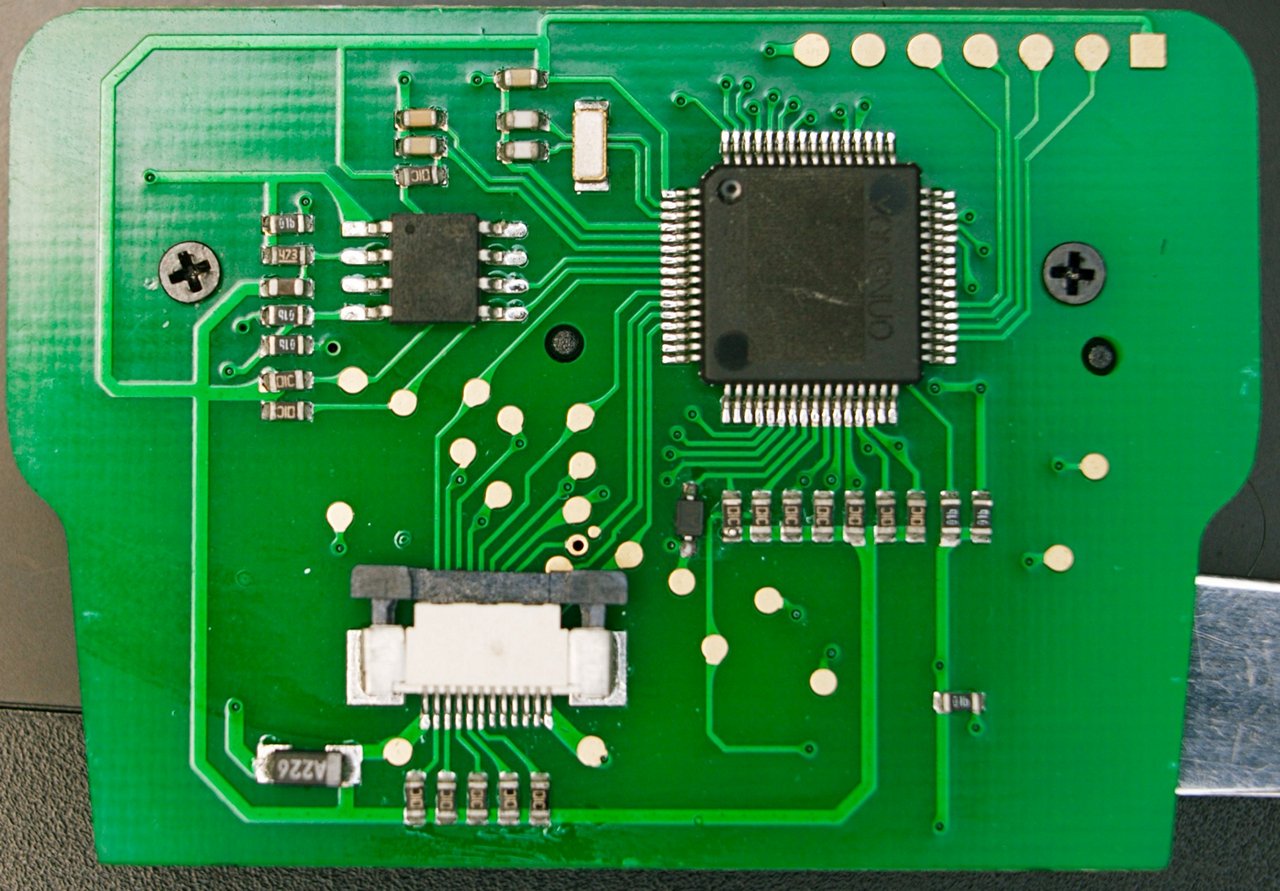

Надеюсь, что Вы сможете найти и обозначить номерами соответствующие точки или выводы деталей, соединяющиеся с контактами разъёма, на обратной стороне этой платы.

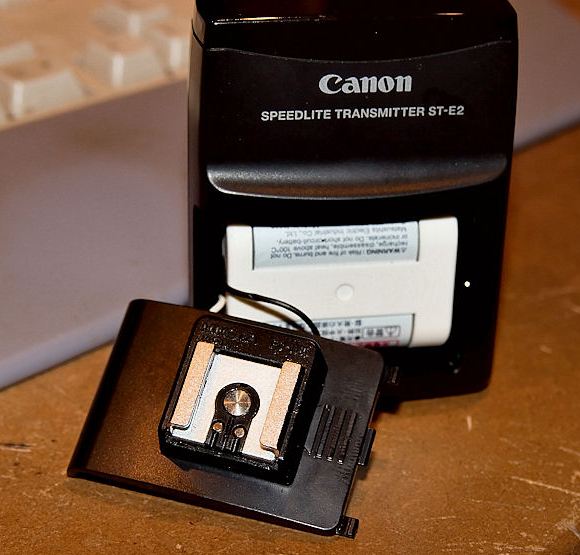

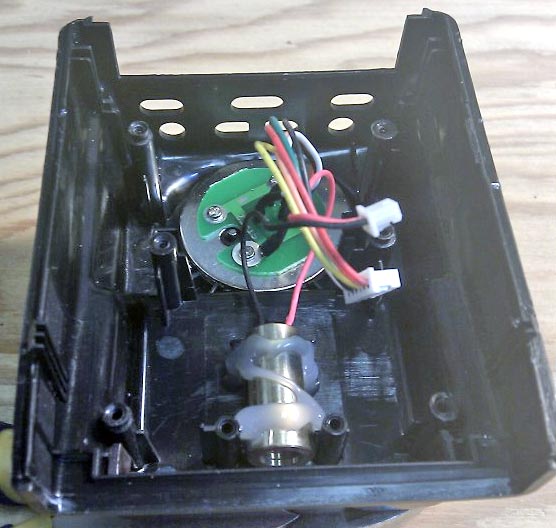

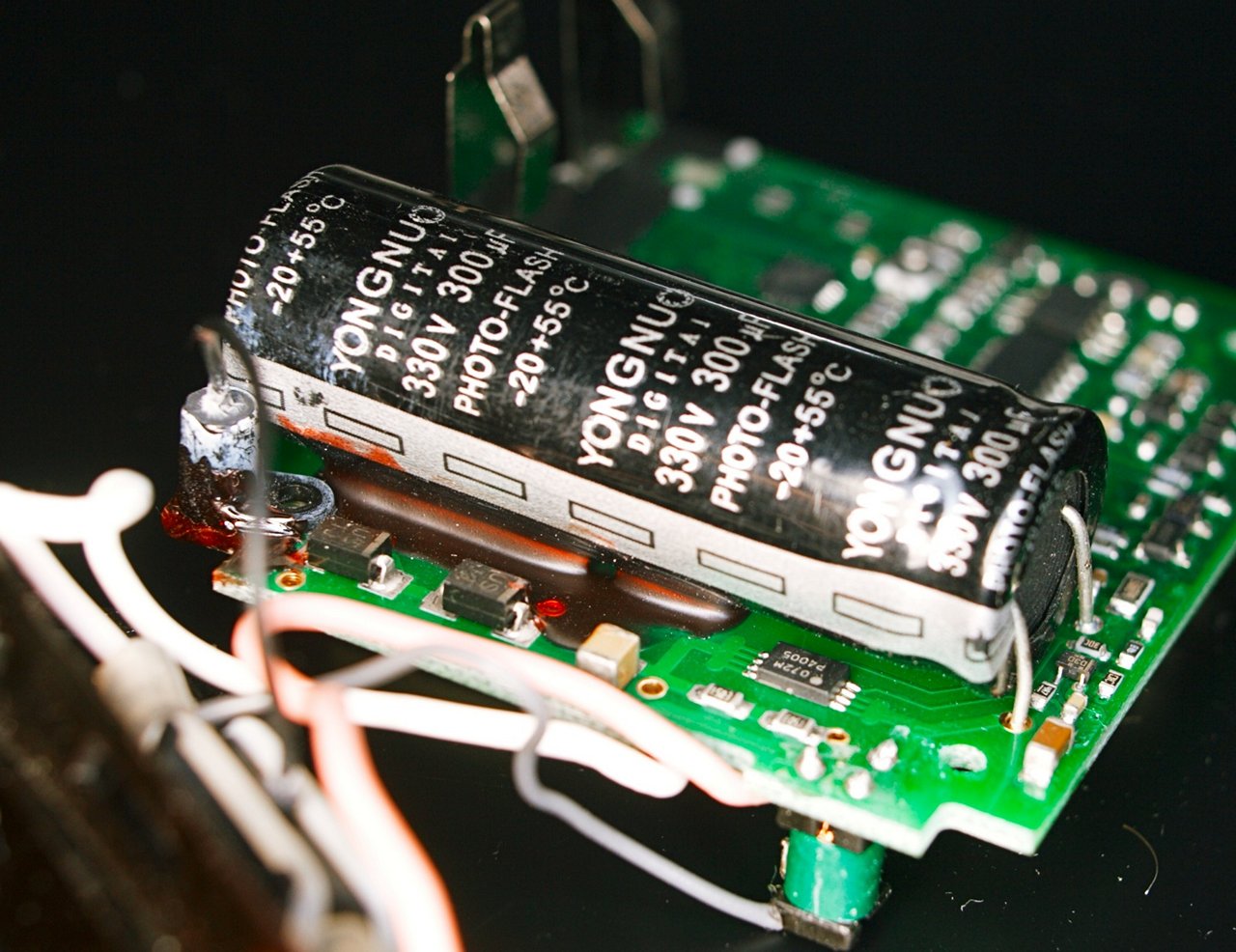

Полагаясь на ваше сообщение, что поджиг от кнопки "Test" присутствует, а от камеры поджига нет, в целом задача несложная: выяснить, нет ли обрыва проводах или отсутствия контакта в разъёмах и затем проследить по проводникам на плате, где сходятся линии от контактов 0-5 ноги синхронизатора и от контактов кнопки "Test".
