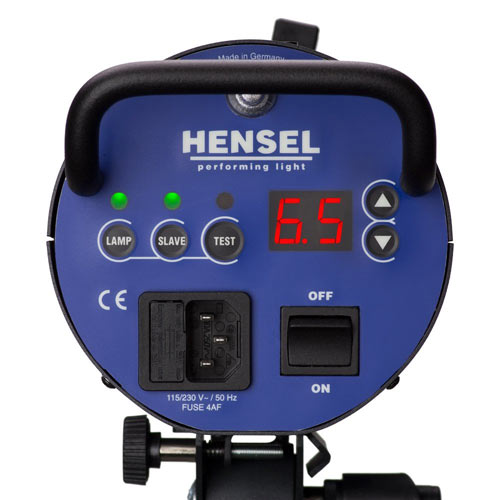

Hensel Integra Mini 300, 600

Непрочитанное сообщение Impulsite » 2 окт 2016, 00:28

Изображение Изображение Изображение Изображение

Не в сети
новичок
Сообщения: 10
На форуме с 5 ноя 2017, 07:07

Re: Hensel Integra Mini 300, 600

Непрочитанное сообщение remcam » 5 ноя 2017, 07:18

Здравствуйте.
Вопрос по вспышке Hensel Integra Mini 600. У нее плохо продуманный корпус и если она падает со стойкой, то, упав на ручку, гнется задняя алюминиевая пластина, задевая плату управления. Одно из таких падений привело к постоянному КЗ на данной плате. Осмотр показал замыкание в цепи 5 В, а точнее в микросхеме PIC18F2420, которая прячется под цифровым индикатором. КЗ точно в ней, у нее были подняты ноги, на которых было КЗ, - КЗ осталось в микросхеме, плата звенеть перестала.
Главный вопрос, можно ли считать содержимое этой микросхемы, имея такую-же живую вспышку, или производитель залочил возможность чтения? Если прочитать нельзя, можно ли где-то достать подходящую микросхему? Либо может есть вариант переделать вспышку, чтоб без регулировок вспыхивала.

Не в сети
эксперт
Сообщения: 9293
На форуме с 25 сен 2012, 21:00

Re: Hensel Integra Mini 300, 600

Непрочитанное сообщение Impulsite » 7 ноя 2017, 11:13

Здравствуйте, remcam!
Маловероятно, что удастся сделать копию микроконтроллера. Но у нас есть здесь специалисты, которые писали свою прошивку под другие МК к некоторым вспышкам в подобной ситуации.

Как вариант, когда точно известно, что поврежден порт МК, можно попытаться прожечь внутренний защитный диод порта, который показывает КЗ, по специальной методике. Небольшая вероятность есть, что МК опять сможет работать.
PS: длинная цитата под спойлером: viewtopic.php?p=25425#p25425
remcam писал(а):Либо может есть вариант переделать вспышку, чтоб без регулировок вспыхивала.
Можно и так. Но чтобы детальнее ответить, нужно видеть как устроена эта вспышка изнутри. Сделайте, пожалуйста фотосессию вашей Интегре. И, чтобы не терять в качестве и размере картинок, выложите их на внешний сервер, типа Диска или Облака, а сюда ссылку.

Не в сети
новичок
Сообщения: 10
На форуме с 5 ноя 2017, 07:07

Re: Hensel Integra Mini 300, 600

Непрочитанное сообщение remcam » 10 ноя 2017, 17:45

Здравствуйте.
Как получилось заняться вспышкой - отснял. https://yadi.sk/d/9CR88ttlIk6bqQ
Интересны вариант сделать ее механической, чтоб снимала примерно на мощности 8.0. И интересна возможность на рабочей вспышке понизить максимальное напряжение заряда конденсаторов до, например, 320 Вольт, вместо 345 Вольт, на которые заряжается на рабочей. На минимальном положении 5.0 напряжение на конденсаторах - 100 Вольт. Падали обе, но одна из них жестче - в результате чего сгорел микропроцессор.

Одно из важного, что стоит с этими вспышками сделать - к креплению ручки прикрутить металлические уголки, которые так-же должны быть прикручены к основному корпусу.

Не в сети
коллега
Сообщения: 120
На форуме с 19 авг 2014, 13:40

Re: Hensel Integra Mini 300, 600

Непрочитанное сообщение ШлиМимо » 13 ноя 2017, 17:40

remcam писал(а):Главный вопрос, можно ли считать содержимое этой микросхемы, имея такую-же живую вспышку.
Можно, если не установлен бит защиты Китайцы всегда устанавливаютЬ :) (они частенько даже название микросхем - рашпилем :lol: ) , немцы - люди культурные, могут и не ставить.
Можно, если И установлен, (Internet - рулит) - рублей так за 50000 :lol:
Проверить и считать можно, например, с помощью этой "Машинки" http://radioskot.ru/publ/mk/universalny ... /9-1-0-912 [/quote]
remcam писал(а):Либо может есть вариант переделать вспышку, чтоб без регулировок вспыхивала.
Извините за "Грубость" , переработать Конфетку в Говно всегда можно.
Советую вам поискать и обратиться в СЦ, где латают Hensel(и)

Не в сети
новичок
Сообщения: 10
На форуме с 5 ноя 2017, 07:07

Re: Hensel Integra Mini 300, 600

Непрочитанное сообщение remcam » 20 июн 2018, 15:19

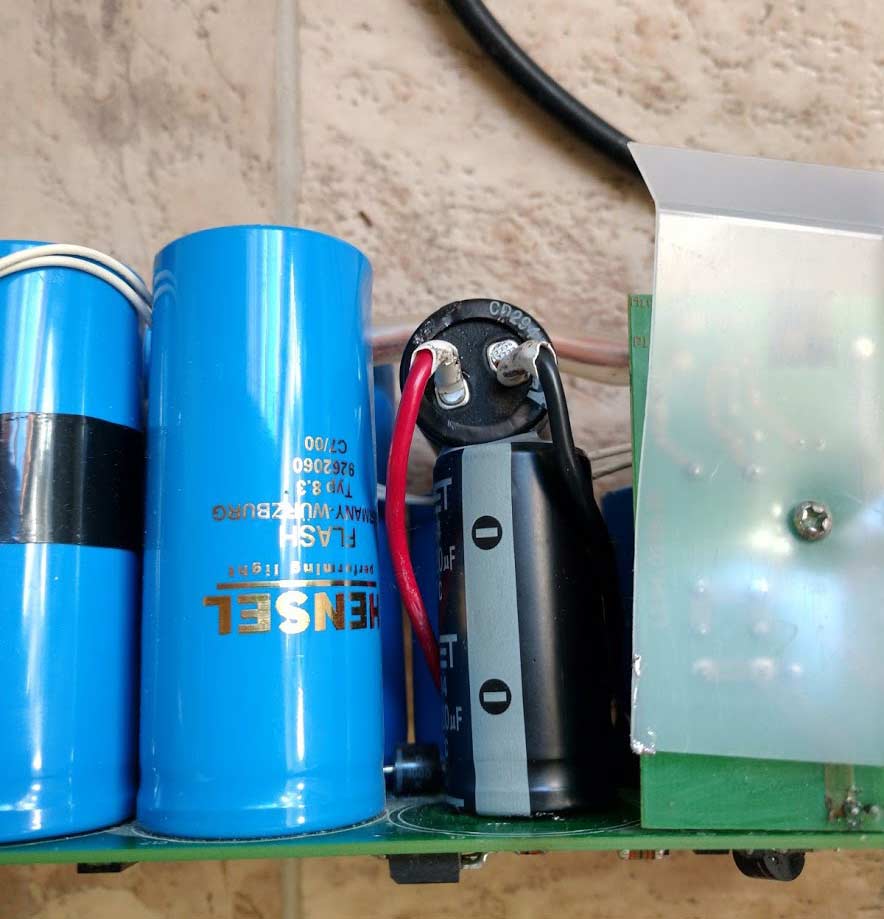

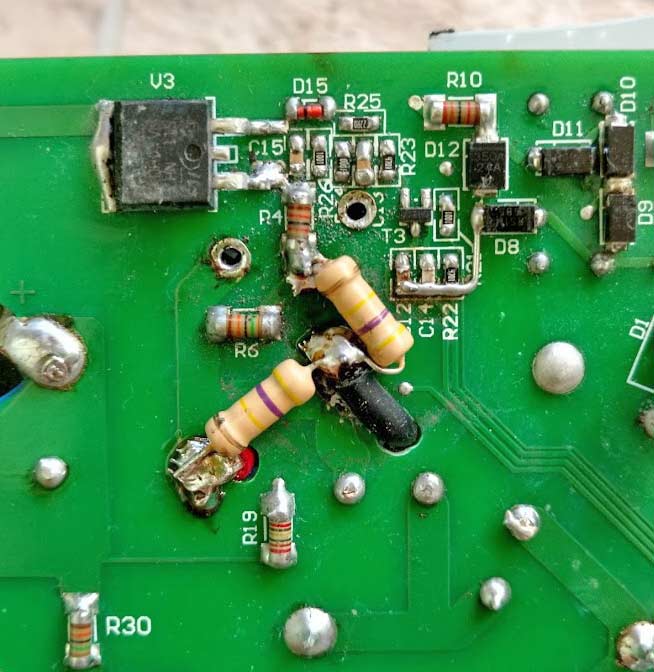

Замена черного зарядного конденсатора электролитическими. По схеме из соседней темы. Работает замечательно. Этим может решаться проблема перегрева либо долгой зарядки.

Изображение Изображение Изображение

Не в сети
коллега
Сообщения: 99
На форуме с 7 ноя 2014, 07:23

Re: Hensel Integra Mini 300, 600

Непрочитанное сообщение alexman9000 » 8 окт 2018, 13:13

ШлиМимо писал(а):
remcam писал(а):Главный вопрос, можно ли считать содержимое этой микросхемы, имея такую-же живую вспышку.
Можно, если не установлен бит защиты Китайцы всегда устанавливаютЬ :) (они частенько даже название микросхем - рашпилем :lol: ) , немцы - люди культурные, могут и не ставить.
Можно, если И установлен, (Internet - рулит) - рублей так за 50000 :lol:
Нет смысла в таком геморое, можно заказать в АСЦ процессор уже прошитый, немцы поставляют его отдельно АСЦ.
