 Заголовок сообщения: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 24 мар 2017, 09:54
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Китайская головка.

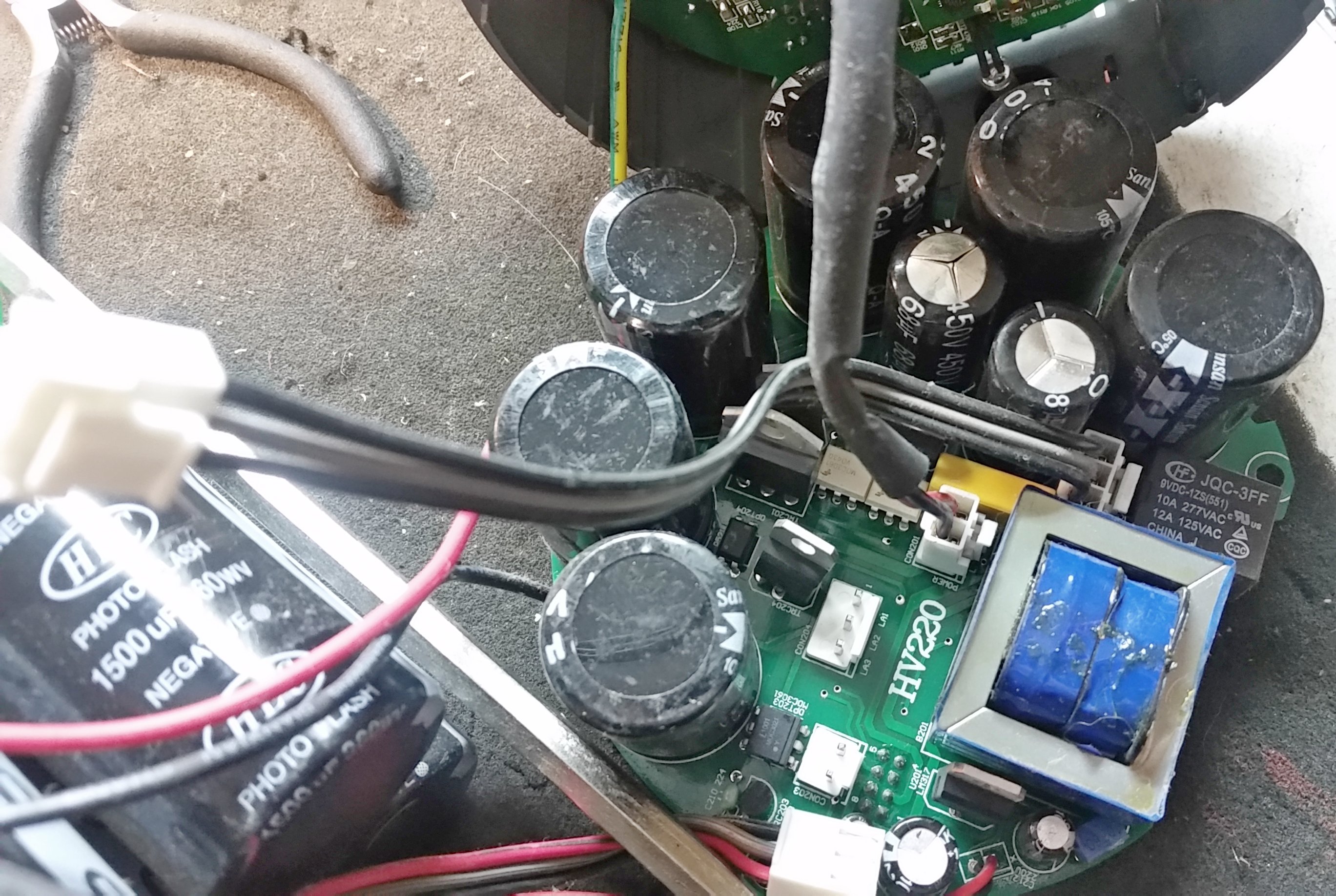

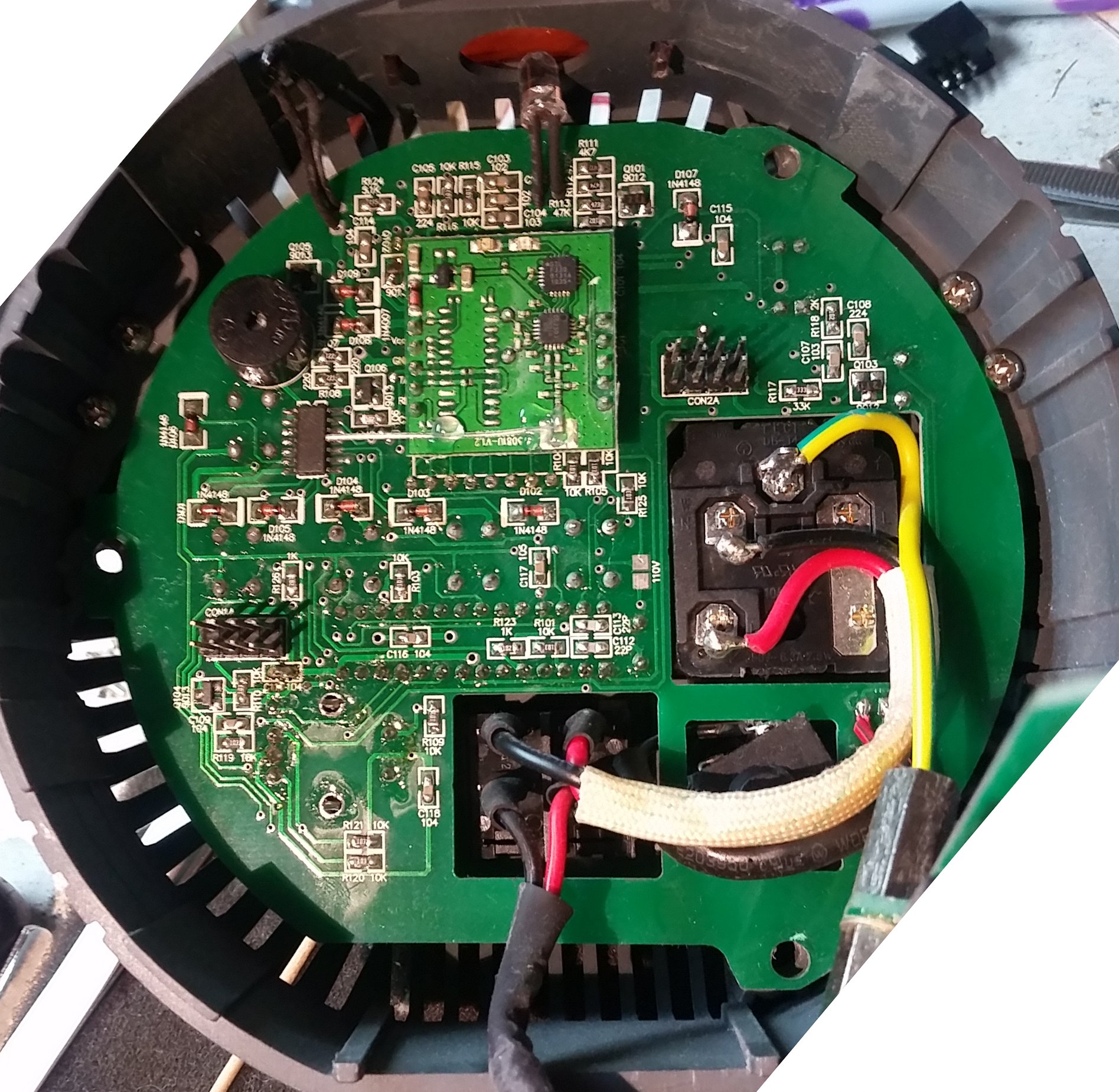

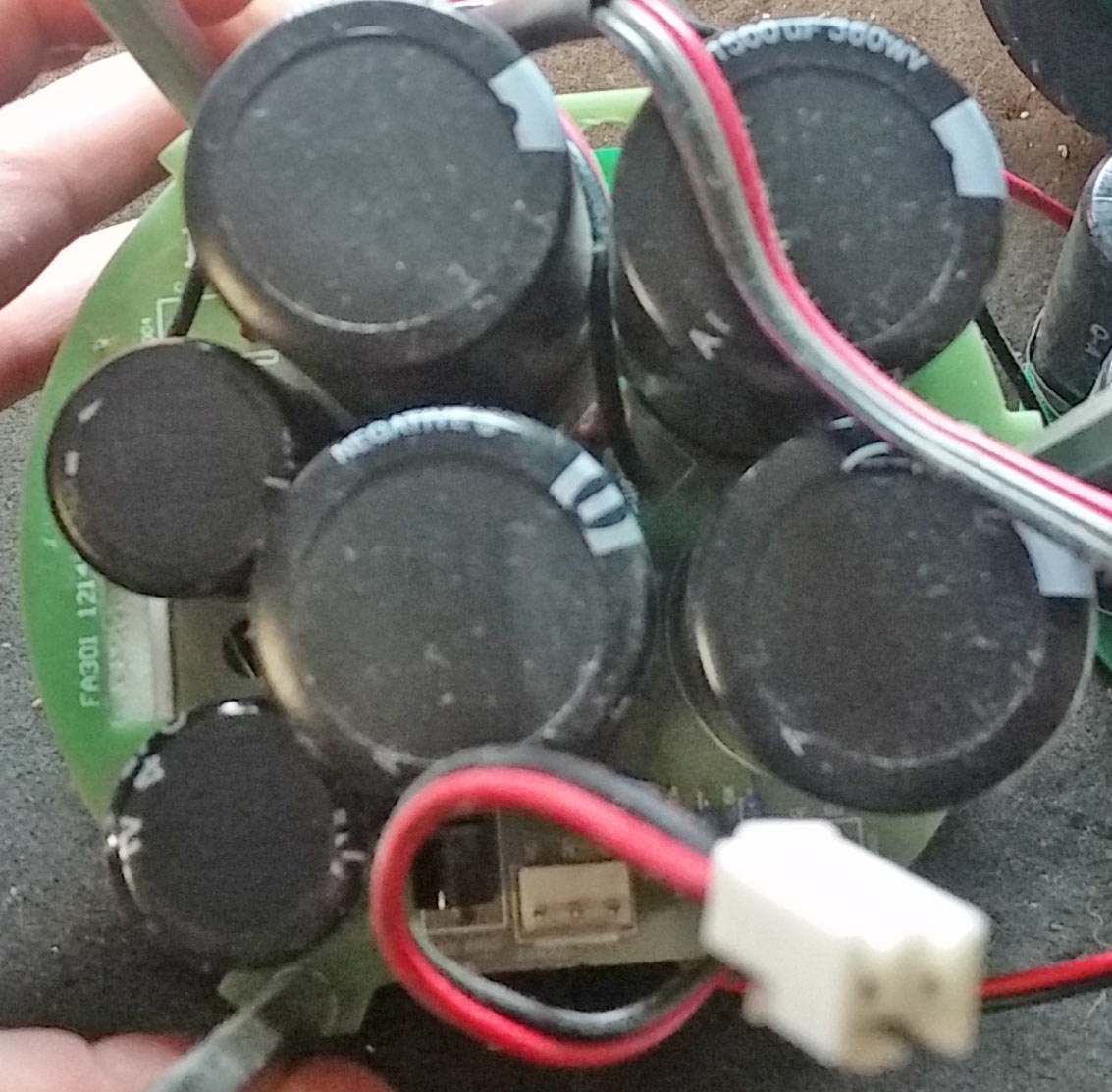

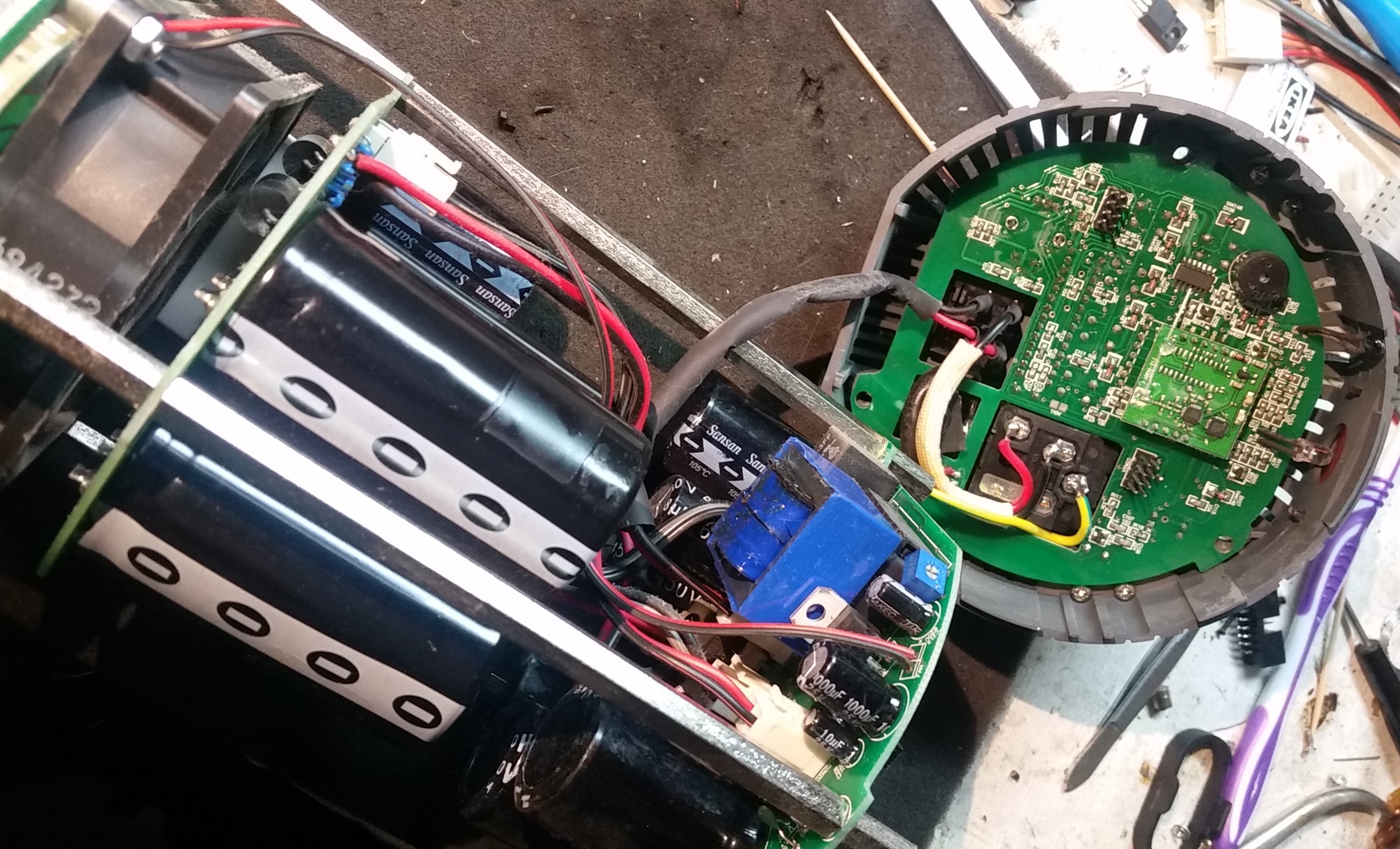

Схемы такой еще не встречал. 4 бочки по 1500мкф и 6 по 220мкф на 2х платах. Большие ёмкости на одной плате, а питание на лампу организовано с другой.
Вздувшиеся ёмкости 68 мкф заменил на 47 мкф, включается, но до готовности дело не доходит, через 3-4 секунды сгорает предохранитель. Греются только 2 зарядные ёмкости на плате с большими конденсаторами. При включении питания на больших ёмкостях напряжение не появляется.

Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение Изображение

Изображение Изображение



Добавлено модератором: полноразмерные снимки перенёс архивом 31,6 Мб на Яндекс-Диск: https://yadi.sk/d/Ehcnf4L93GJYak

Подобные вспышки встречались под названиями Walimex, Arsenal, Mircopro, Powerlux.
Дополнительно: Visico VC-300, Mircopro EX-300, Arsenal.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 24 мар 2017, 12:37
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
В целом, силовая схема напоминает Raylab RTD Sprint. Только здесь, похоже, или утроитель напряжения или несколько линий заряда: 3 конденсатора по 220 мкФ 450 В последовательно с большим симистором TCR201 BTA26 - основная зарядная цепь, ещё три конденсатора, поменьше, последовательно с TCR202 BTA16 и третья линия 2 конденсатора по 68 мкФ 450 В последовательно с TCR203 BTA16 - вспомогательная (для подкачки в во время ожидания).
Если реле в порядке, т.е. контакты NC и NO нормально переключаются (нет сваривания контактов), то проверять:
  • исправность всех симисторов, кроме TCR204 (пилотная лампа),
  • исправность оптронов,
  • исправность диодов удвоителя напряжения, D201, D202, D203, D204 и других на этой плате,
  • исправность разделительных диодов, которые, наверное, на плате лампы на плате основных конденсаторов,
Если вы отделите силовую плату от проводов и разъёмов, удалите с платы все зарядные конденсаторы (сейчас они заслоняют всё, что находится около них) и подробнее отснимете её, то я смогу восстановить схему. А схема ответит на вопрос, почему не заряжаются основные конденсаторы.

И хорошо бы аккуратнее отснять плату управления с обеих сторон и плату конденсаторов со стороны дорожек и показать, какие детали там между конденсаторов.

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 24 мар 2017, 14:30
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Платы завтра постараюсь отфоткать без элементов.
На этой плате на входе 2 конденсатора 220мкф греются при включении, на них около 200 вольт. Но на больших нет напряжения. На нижней плате 3 ёмкости холодные (которые рядом с релюшкой) другие 3, возле BTA16 горячие.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 25 мар 2017, 00:48
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Подобные вспышки встречались под названиями Walimex, Arsenal, Mircopro, Powerlux.
Дополнительно: Visico VC-300, Mircopro EX-300, Arsenal VC-300.

Freeze16 писал(а):
Платы завтра постараюсь отфоткать без элементов.

Хорошо бы! А то многое не доступно на фото. Пока удалось только это прочитать:

Изображение Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 25 мар 2017, 17:55
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Реле работает, контакты замыкает
фотки без конденсаторов тут: https://cloud.mail.ru/public/NFFR/MaANxZ5F7
загрузить сюда?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 25 мар 2017, 21:26
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Какие конденсаторы греются? Укажите по номерам схемы. И нет ли диодов P600M (6A10), в обрыве или короткозамкнутых (КЗ), на силовой плате и на плате конденсаторов?


Интересно ещё, что за микросхема под номером U202: LM358 или LM393?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 26 мар 2017, 12:36
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Греются C306, C305, C202, C203, C204.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 26 мар 2017, 15:59
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Эх, жаль, что не удалось увидеть дорожек под трансформатором, а то схема силовой платы была бы почти полной. Стало видно, что C203...C206 и диоды D203, D204 вместе с другими конденсаторами и D301 образуют утроитель напряжения.

Причин, по которым греется электролитический конденсатор, не много: viewtopic.php?p=8479#p8479
Цитата:
- приложенное напряжение - переменное,
- к конденсатору приложено обратное напряжение,
- приложенное напряжение выше, чем рабочее для конкретного конденсатора,
- внутреннее сопротивление конденсатора (ESR/ЭПС) и ток утечки больше нормы.
- короткое замыкание обкладок конденсатора,
- греется от соседнего "нагревателя",
- может ещё что-то, что забыл перечислить...


Freeze16, какие из указанных причин наблюдаются в Visico VC 400HLR ?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 27 мар 2017, 22:13
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Итоги: 2 диода М7 (которые на конденсаторах 68 мкф) были в КЗ, и 2 диода (Р600)на силовой плате тоже в КЗ. Заменил, собираю, но нашел несоответствие. Ёмкости по 68 мкф расположены минусами в одну сторону. Диоды М7 на них тоже в одну сторону. Но на плате судя по рисунку минусы у этих конденсаторов в разные стороны. Взорвался тот, который стоит правильно (по рисунку). Вообще если делать по рисунку, то они стоят последовательно, и в верной полярности. Но получается диод на одном не верно стоит.

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 27 мар 2017, 22:44
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Допустимо направление диодов и конденсаторов, как на этом рисунке:


Freeze16, можете сфотографировать дорожки под трансформатором, чтобы уж завершить схему?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 28 мар 2017, 09:37
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Все, запустилась. 4 диода, 2 ёмкости в итоге заменил.
К сожалению, трансформатор выпаять не смог. :(
Спасибо, Андрей!


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 28 мар 2017, 13:50
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Freeze16 писал(а):
К сожалению, трансформатор выпаять не смог. :(

Сначала оловоотсосом (или оплёткой) удалить избыток припоя. Затем иглой изолировать выводы один за другим: Аналогично выпаиваю остальные выводы трансформатора...


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 28 мар 2017, 16:53
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Спасибо. Надо с иглой попробовать.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 31 мар 2017, 23:24
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Второй моноблок принесли. Вот фотки под трансформатором.

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 01 апр 2017, 01:49
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Спасибо, как раз то, что нужно! Какой диагноз у нового "пациента"? :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 02 апр 2017, 14:48
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Профилактика. Чтоб не случилось поломки на работе, как вышло с первой головой.
заменил 68 мкф на 47.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 02 апр 2017, 17:12
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Freeze16 писал(а):
Профилактика. Чтоб не случилось поломки на работе

Для профилактики там бы, по-хорошему, контактами реле размыкать низковольтную цепь питания оптронов. Или вообще отказаться от применения реле, используя другие способы прерывания заряда. Потому что разрывать цепь на выходе утроителя напряжения - это дикость, это только в необразованной стране могли придумать.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 03 апр 2017, 12:04
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 126
Что-то да. Прошлый век. И как они еще работают так долго?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 12 мар 2018, 11:54
Не в сети
гость

Зарегистрирован: 12 мар 2018, 11:50
Сообщения: 2
Всем привет, возникла проблема с данной лампой, при подключении сети, пищит, не включается


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 12 мар 2018, 14:29
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Здравствуйте, Leonid127!
Можете ли дать ссылку на инструкцию к вспышке или выложить сканы (фотографии) её страниц, чтобы можно было узнать расшифровку звуковых сигналов?
И второй вопрос, вы предполагаете самостоятельно ремонтировать эту вспышку?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 13 мар 2018, 00:48
Не в сети
гость

Зарегистрирован: 12 мар 2018, 11:50
Сообщения: 2
Звуковой сигнал просто постоянный писк. У меня инструкций к ней нема, ибо данный свет со студии. Ремонтировать думаем сами, есть хорошие радио инженеры на работе.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Visico VC 400HLR Plus
Непрочитанное сообщениеДобавлено: 13 мар 2018, 01:27
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8639
Тогда сориентируйте ваших инженеров почитать темы в разделе "Студийные вспышки, вопросы по ремонту и схемы". Грамотный человек быстро найдет подходящий материал. А не найдет, так это не грамотный... :)
Чтобы не играть в "глухие телефоны" приведите сюда кого-то, кто сможет задавать квалифицированные вопросы.

И начать нужно с разборки, осмотра, затем измерения напряжений на стабилизаторах напряжения, сравнения напряжения на основных конденсаторах и с напряжением на выводах импульсной лампы при минимальной и максимальной установке мощности.

От вас мне потребуется множество качественных фотографий печатных плат с обеих сторон и на просвет, это очень помогает в восстановлении схемы вспышки. Без такого вашего участия сотрудничества не будет.
