Yongnuo YN568EX II, есть часть схемы

Схемы и устранение неисправностей
  • Автор
  • Сообщение
Не в сети
коллега
Сообщения: 218
На форуме с 26 сен 2012, 23:16
Откуда: Екатеринбург

Re: Yongnuo YN568EX II

Непрочитанное сообщение Martemyanovich » 1 дек 2015, 08:03

marker писал(а):Сколько может стоить квалифицированная работа ....... по решению комплексной проблемы, вызывающей пробой транзистора?
:) Дорого,ооо - целевая инвестиция китайцам на повышение надёжности YN-к
marker писал(а):буду читать дальше, видимо, простая замена не решит проблему, так как в hss режиме он снова сгорит...
Радикально - купить, в зависимости от камеры, бренд Canon, Nikon ... , но и здесь не следует злоупотреблять HSS режимом.
А в Вашем случае, попробуйте "шайбу" irg4pc50xxxx, глянем сколько она протянет в HSS-e

Не в сети
любопытный
Сообщения: 4
На форуме с 30 ноя 2015, 17:39

Re: Yongnuo YN568EX II

Непрочитанное сообщение albano1967 » 3 дек 2015, 23:15

Здравствуйте. Отпишусь для истории...
Новая YN568EX II отработала кадров пятьдесят в обычном режиме и ОДИН кадр в HSS, после чего стала вспыхивать только на максимуме. В мүльти режиме первая мощная вспышка и легкое мерцание в последующих.
Вскрыл, выпаял IGBT, который с маркировкой TIG056 оказался пробитым.
Вместо него поставил IRG4PC50U. Стабилитрон на 18 Вольт ставить не стал. Так как сей транзистор имеет внушительные габариты, впаял три провода сверху платы, к ним транзистор (выводы обрезал до их утолщения). Места пайки за изолировал термоусадкой, а сам транзистор каптоновой лентой.
Проложив провода поверх платы, расположил транзистор в районе башмака, рядом с трансформатором.
Погонял вспышку в HSS на 1/320. Кадров двадцать сделал - все отлично. Потом сели несвежие аккумуляторы и я угомонился.
Стоит ли впаять стабилитрон и какой? У меня завались на 16в и 18в. В даташите IRG4PC50U вот чего написано: VGE=15V, IC=27A.

Не в сети
эксперт
Сообщения: 9369
На форуме с 25 сен 2012, 21:00

Re: Yongnuo YN568EX II

Непрочитанное сообщение Impulsite » 4 дек 2015, 10:29

Да, лучше, если затвор будет защищён стабилитроном, хотя бы BZX55C на напряжение 17...20 Вольт.
G - gate, затвор.
C - collector, коллектор.
E - emitter, эмиттер.

Не в сети
любопытный
Сообщения: 4
На форуме с 30 ноя 2015, 17:39

Re: Yongnuo YN568EX II

Непрочитанное сообщение albano1967 » 4 дек 2015, 11:35

Понял, спасибо.
Я не уверен какой точно маркировки стабилитрон. Стеклянный ZENER с маркировкой 18V. Насколько критично применение стаба с неизвестной маркировкой, но известным напряжением?


Не в сети
эксперт
Сообщения: 9369
На форуме с 25 сен 2012, 21:00

Re: Yongnuo YN568EX II

Непрочитанное сообщение Impulsite » 4 дек 2015, 13:55

Поставьте этот. Вроде бы как раз из серии BZX55.
Важен ещё ток стабилизации. У BZX55C IZT1=5 мА. Стабилитрон с бóльшим номинальном током стабилизации может не включиться и не обеспечит защиту.
Если есть время и возможность проверить Ваши стабилитроны, подключите их через резистор к источнику напряжения около 24-30 В и, меняя величину сопротивления резистора, регулируйте обратный ток через стабилитрон от 1 мА и до 20 мА, одновременно следя за тем, как меняется падение напряжения на выводах стабилитрона. Не желательно подавать тестовый ток больше 20-25 мА длительное время, так как это может привести к перегреву и выходу из строя неизвестного стабилитрона.

Не в сети
любопытный
Сообщения: 4
На форуме с 30 ноя 2015, 17:39

Re: Yongnuo YN568EX II

Непрочитанное сообщение albano1967 » 4 дек 2015, 18:28

Спасибо огромное за советы. Так приятно когда на форуме адекватные, отзывчивые люди.
П.С
Нашёл таки в бардаке своём с маркировкой BZX55С на 18в.
Интересно почему на гейт по даташиту 15в требуется, а стабилитрон вы пишите 17-20в нужен?

Не в сети
эксперт
Сообщения: 9369
На форуме с 25 сен 2012, 21:00

Re: Yongnuo YN568EX II

Непрочитанное сообщение Impulsite » 7 дек 2015, 17:13

В данном случае спецификация транзистора IRG4PC50U показывает на графиках, что уровень напряжения на затворе в 15 В и выше обеспечивает практически полное открытие перехода коллектор-эмиттер с минимальным сопротивлением этого перехода. Но не рекомендуется напряжение на затворе выше 20 В. Поэтому ограничение в 17-20 В предполагается оптимальным для защиты и управления транзистором в импульсном режиме.

Не в сети
любопытный
Сообщения: 4
На форуме с 30 ноя 2015, 17:39

Re: Yongnuo YN568EX II

Непрочитанное сообщение albano1967 » 7 дек 2015, 23:11

Благодарю вас за ответ.
Впаял BZX55С на 18в, посадил свежий комплект аккумуляторов в HSS 1/250, 1/320. Вспышка не сдохла - я счастлив.

Не в сети
эксперт
Сообщения: 9369
На форуме с 25 сен 2012, 21:00

Re: Yongnuo YN568EX II

Непрочитанное сообщение Impulsite » 8 дек 2015, 13:52

Поздравляю с успешным завершением! Ваш опыт и комментарии будут очень полезны тем, кто столкнётся с аварией IGBT-транзистора.

Не в сети
гость
Сообщения: 1
На форуме с 11 дек 2015, 22:06

Re: Yongnuo YN568EX II

Непрочитанное сообщение kursivnik » 12 дек 2015, 02:58

Прочитал всю ветку от "корки до корки" со всеми сносками, ссылками, схемами. Не силён в электронике, по этому потрошить свою Янгу (Yongnuo YN568EX II) не стал.
Итак по порядку. Приехал на съёмку и обнаружил, что моя пыха работает на максимум во всех режимах (в MULTI один пых на максимум, после чего светодиод на кнопке PILOT меняет цвет с красного на зелёный в течении 5 секунд). Не мог понять в чём дело, вытащил АКБ, а они - кипяток(в реках не удержать).
Сдал в ремонт, мурыжили 2 недели.... безрезультатно. Отдал в другой севисцентр, починили... Но радость моя была не долгой. вспышку проверял в центре, во всех режимах кроме TTL. Снимал 2 дня в режиме M и MULTI, всё работало.. И вот перешёл в TTL... Первый пых в TTL произошёл на максимуме... После него остальные срабатывания, тоже на максимум. То есть, я так понял, недочинили...
Отношу, вспышку в тот же сервис. Чинят.. Приезжаю забирать, всё работает... но в TTL не проверяю, так как без фотоаппарата. Приезжаю домой, проверяю во всех режимах... Работает в М, Multi. Переключаюсь в TTL.. Первый пых... Всё... Опять тоже самое. Максимальная мощность во всех режимах.. Повторюсь, в электронике не силён.
Можете подсказать нормальный сервис по Yongnuo в Москве, или мастера? Уже полтора месяца мучаюсь... Если есть спецы среди форумчан из Москвы, отзовитесь... Готов забрать деньги за ремонт из сервиса и оплатить вашу работу. Сильно дорого мне вспышка уже обходится..

Не в сети
коллега
Сообщения: 120
На форуме с 19 авг 2014, 13:40

Re: Yongnuo YN568EX II

Непрочитанное сообщение ШлиМимо » 12 дек 2015, 11:08

kursivnik писал(а):Если есть спецы среди форумчан из Москвы, отзовитесь...
А это кто???


Но не каша Пузо ищет :mrgreen:

Не в сети
новичок
Сообщения: 5
На форуме с 14 дек 2015, 23:47

Re: Yongnuo YN568EX II

Непрочитанное сообщение krutx » 15 дек 2015, 00:10

Здравствуйте. Пару дней назад пыха перестала регулировать мощность пыха. Всё было хорошо, фоткаю, фоткаю, а потом смотрю, а последние две фотки получились тёмные.
Я так понимаю, нужно менять IGBT. Вопрос: подойдёт ли такой: _http://www.ebay.com/itm/272067478197
И ещё, увидел, что не слишком хорошо пользоваться HSS. Почему?

Не в сети
коллега
Сообщения: 120
На форуме с 19 авг 2014, 13:40

Re: Yongnuo YN568EX II

Непрочитанное сообщение ШлиМимо » 15 дек 2015, 12:35

krutx писал(а):Всё было хорошо, фоткаю, фоткаю, а потом смотрю, а последние две фотки получились тёмные. Я так понимаю, нужно менять IGBT.
Возможно, но уточните режим съёмки
krutx писал(а):подойдёт ли такой: _http://www.ebay.com/itm/272067478197
Да, если не выбраковка
krutx писал(а):И ещё, не слишком хорошо пользоваться HSS. Почему?
Не следует непрестанно - надсадно

Не в сети
новичок
Сообщения: 5
На форуме с 14 дек 2015, 23:47

Re: Yongnuo YN568EX II

Непрочитанное сообщение krutx » 15 дек 2015, 14:33

ШлиМимо писал(а):Возможно, но уточните режим съёмки
Мануал/автомат. Попробовал в мануале синхронизацию по второй шторке и выдержку 1с - только один пых.
ШлиМимо писал(а): Не следует непрестанно - надсадно
Не понял, если честно.

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Yongnuo YN568EX II

Непрочитанное сообщение slavjan » 15 дек 2015, 14:38

krutx писал(а):Не понял, если честно.
Наверное, пользоваться можно... но, чем реже - тем лучше)

Не в сети
коллега
Сообщения: 120
На форуме с 19 авг 2014, 13:40

Re: Yongnuo YN568EX II

Непрочитанное сообщение ШлиМимо » 15 дек 2015, 14:48

krutx писал(а):Попробовал в мануале синхронизацию по второй шторке и выдержку 1с - только один пых.
А сколько, на ваш взгляд, в manual их должно быть? ;)

Не в сети
эксперт
Сообщения: 9369
На форуме с 25 сен 2012, 21:00

Re: Yongnuo YN568EX II

Непрочитанное сообщение Impulsite » 15 дек 2015, 15:10

Здравствуйте, krutx!
В общем, всегда для накамерных вспышек нужно иметь в голове следующее: После непрерывной серии из 20 кадров необходимо... и что HSS FP - это самый напряженный режим в работе вспышек.
нужно менять igbt
Если в ручном режиме (M) вспышка на уровне 1/128 дает такую же экспозицию, как на уровне 1/1, то да, менять IGBT.

Не в сети
новичок
Сообщения: 5
На форуме с 14 дек 2015, 23:47

Re: Yongnuo YN568EX II

Непрочитанное сообщение krutx » 15 дек 2015, 23:54

ШлиМимо писал(а): А сколько, на ваш взгляд, в manual их должно быть?
Я имею ввиду мануал камеры.
impulsite писал(а):1/128 дает такую же экспозицию, как на уровне 1/1, то да, менять IGBT.
Спасибо. Да, именно так. Уже заказал транзистор.

Не в сети
эксперт
Сообщения: 9369
На форуме с 25 сен 2012, 21:00

Re: Yongnuo YN568EX II

Непрочитанное сообщение Impulsite » 16 дек 2015, 06:47

krutx, если будете менять RJP4301 на транзистор RJP5001, то потребуется обязательно защитить затвор, между Gate и Emitter припаять стабилитрон на 17 Вольт, вот так: viewtopic.php?p=19369#p19369.

Не в сети
новичок
Сообщения: 5
На форуме с 14 дек 2015, 23:47

Re: Yongnuo YN568EX II

Непрочитанное сообщение krutx » 16 дек 2015, 14:34

impulsite писал(а):krutx, если будете менять RJP4301 на транзистор RJP5001, то потребуется обязательно защитить затвор, между Gate и Emitter припаять стабилитрон на 17 Вольт, вот так: viewtopic.php?p=19369#p19369.
А там именно rjp4301 или может быть другой, но если этот, то впаивать стабилитрон?

Не в сети
гость
Сообщения: 2
На форуме с 18 янв 2016, 00:30

Yongnuo YN568EX II нет синхронизации с затвором камеры.

Непрочитанное сообщение abnet » 21 янв 2016, 16:32

Добрый день!
Моя вспышка Yongnuo YN568EX II испортилась после приблизительно 2000 кадров, которую отснял в течении 2-3 месяцев.
Симптомы таковы: Вспышка щелкает на полную мощность и нет синхронизации с затвором камеры. то есть даже на полной мощности нет, эффект вспышки на снимке не видел, как будто снимал без вспышки.
Проверил полевой транзистр TIG056, оказался пробитым, после замены, вспышка начала регулировать мощность, но синхронизации с камерой так и не было.
После 10-15 тестовых проверок транзистор TIG056 - опять пробился.
На плате все детали проверил тестером, подозрений нечего не вызвало, единственно подозреваю на микросхему TC4432.
Посоветуйте пожалуйста, как решить проблему, а то остался без резервной вспышки.
Спасибо!

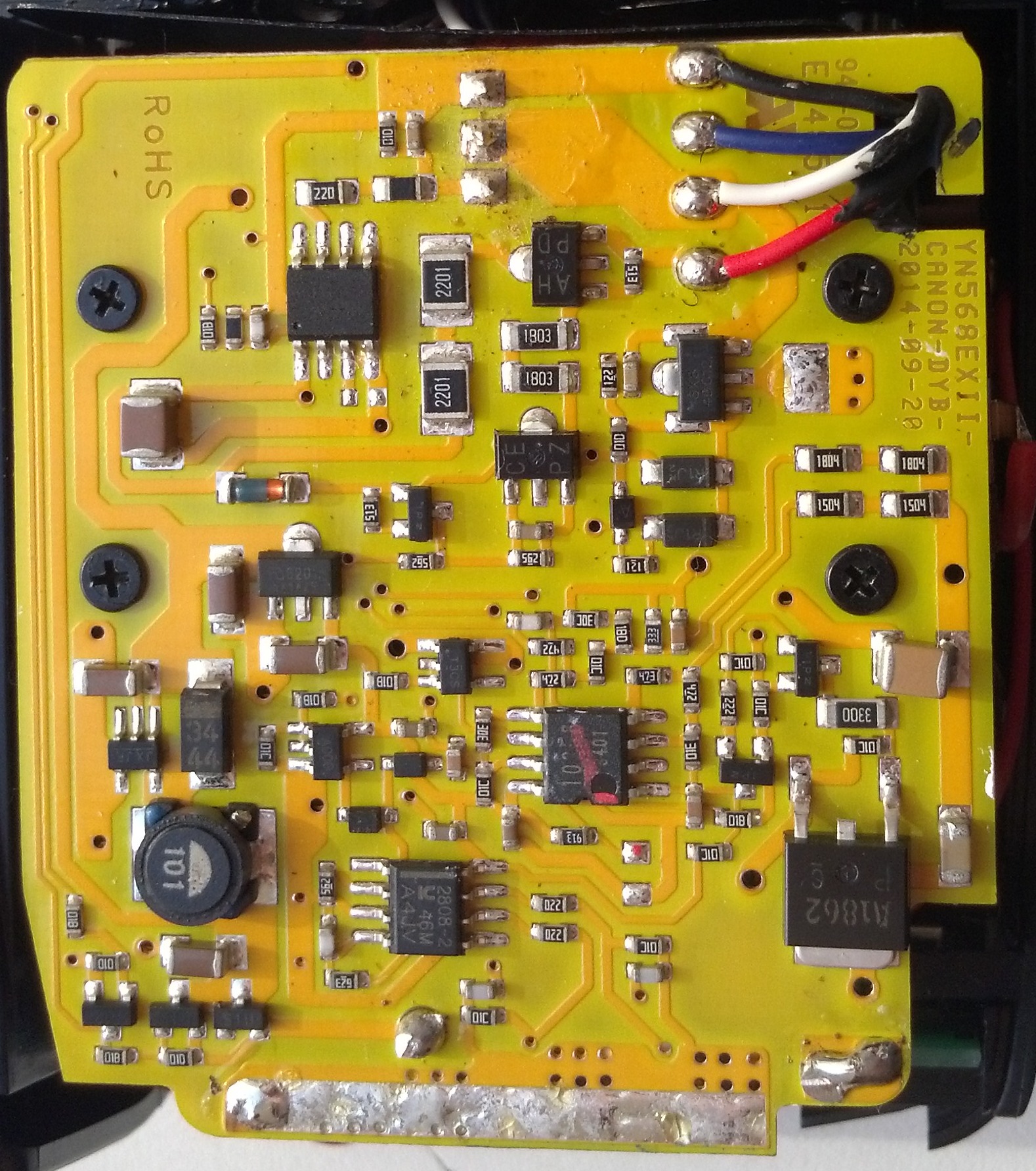

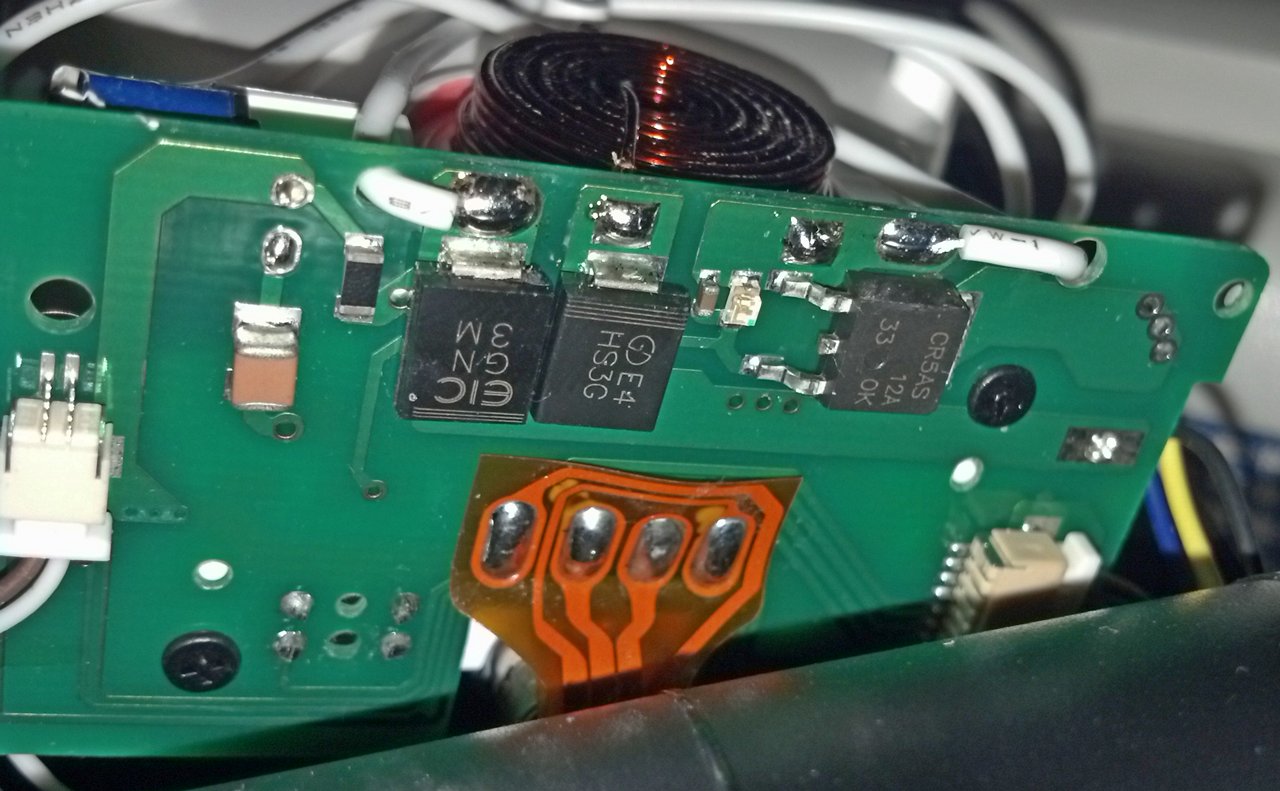

Изображение Изображение Изображение

Не в сети
новичок
Сообщения: 5
На форуме с 14 дек 2015, 23:47

Re: Yongnuo YN568EX II

Непрочитанное сообщение krutx » 21 янв 2016, 16:50

Заменил транзистор на RJP5001, прикрутил стабилитрон и всё пока работает. Надеюсь и дальше работать будет.

Не в сети
эксперт
Сообщения: 9369
На форуме с 25 сен 2012, 21:00

Re: Yongnuo YN568EX II нет синхронизации с затвором камеры.

Непрочитанное сообщение Impulsite » 22 янв 2016, 15:15

Здравствуйте, abnet!
транзистр TIG056 - опять пробился
Согласен с тем, что сделал krutx, я предлагаю заменить:
  1. два резистора R146+R147 на один выводной резистор мощностью 1 Ватт на 8,2...9,1 кОм,
  2. стабилитрон D104 на подобный типа BZV55 на напряжение 17-18 В,
  3. заменить драйвер U107 на более доступные IR4427S, TC4427, MAX4420 (в корпусах SOIC).
Это позволяет расширить выбор IGBT транзисторов, начиная от RJP5001, IRG4PC50U далее... - все транзисторы, управляемые напряжением на затворе менее 20 В.
Относительно подбора драйвера более определённо можно сказать только после осмотра дорожек под ним. У разных типов драйверов, разная цоколёвка выводов. Поэтому прошу выпаять микросхему U107 и сфотографировать дорожки, которые находятся под ним.


Не в сети
коллега
Сообщения: 17
На форуме с 26 сен 2012, 23:53

Re: Yongnuo YN568EX II

Непрочитанное сообщение GaryK » 25 янв 2016, 14:54

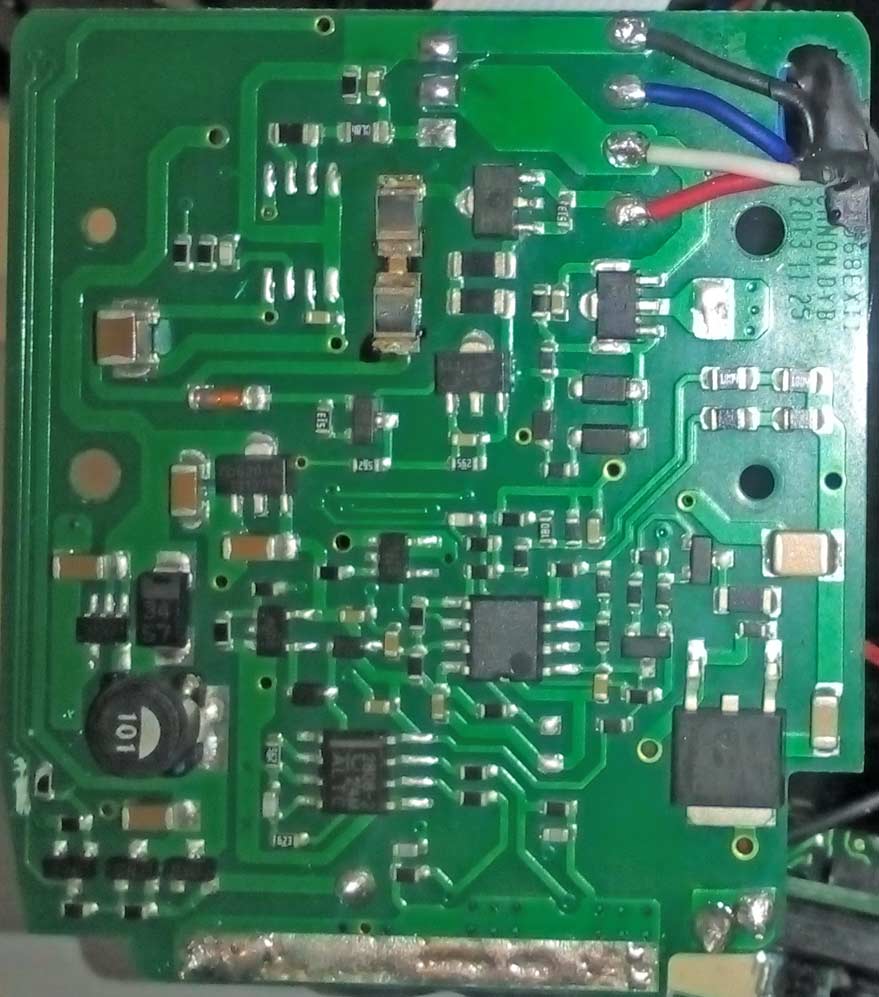

тоже хотелось бы решить проблему со сгоранием IGBT, пока качество фото так себе, позже при необходимости можно с качеством получше, пару дней есть возможность, в другом слое перемычка 1-8 нога


Не в сети
любопытный
Сообщения: 3
На форуме с 25 янв 2016, 14:58

Re: Yongnuo YN568EX II

Непрочитанное сообщение alekseyp » 25 янв 2016, 15:02

YN 565 Ex II после включения горит красный светодиод. Делаю 2-3 вспышки или просто жду 2-3 минуты, загорается зеленый диод и затем индикатор слабых аккумуляторов. Вспышка выключается. Нужно менять конденсатор заряда?
