Viltrox JY620, есть часть схемы

[Сергей 34]

Отработав примерно около 200 пыхов, сначала начала пропускать, недолго, правда, в таком режиме. Несколько раз так глюканула и все. Теперь когда вставляешь батарейки звук заряда есть. Практически сразу горит красный на свежих аккумах. Все функции переключаются , экранчик горит. Но не вспыхивает. Ни с пилота ни с камеры. Еще было замечено, что не сильно, но уловимо нагрелась вспышка в районе светоловушки. Одним словом, решил разобрать глянуть, что по чем. Решил для начала разобрать голову , заменить конденсатор 47нф 400 В. Лампа, к слову, не имеет видимых повреждений. Эксплуатировалась довольно щадяще. Ни серий, ни перегревов пыха не видела. Вот фото головы вспышки. Не поможет замена конденсатора буду разбирать далее попутно выкладывая снимки.



Замена конденсатора поджига 47нФ 400V не дала ни чего. Самое интересное . , перед этим пытался разрядить основной конденсатор. Точки на плате головы , куда припаяны черный и красные провода ....Ничего. Вообще ничего. Резистора не было , пробовал лампочкой. Лампа не зажглась. Придется разбирать тело.

[Impulsite]

Здравствуйте, Сергей 34!
Очень вероятно, что есть КЗ (короткое замыкание) между эмиттером и коллектором IGBT транзистора. На это указывает нагрев, который в заметили. Хорошо бы перед разборкой включить вспышку и замерить напряжение на конденсаторе 47 нФ 400 В. Если "по нулям", то очень вероятно, что менять транзистор потребуется.
И выкладывайте фотографии, не ужимая в весе и в пикселах. Просто иногда есть важные подробности, которые на мелких снимках не видны. Большие снимки удобно бросать сюда: Yandex.Disk

[Сергей 34]

Здравствуйте impulsite . Спасибо за совет. Вскрыл тело. Вся верхняя часть платы уделана липкой смазкой, что китайцы между головой и телом кладут. Транзистор бедный, что рядом с белой клеммой, весь в смазке.



Наверное это на пользу ему не пошло. ?
Вот фото еще. Плата под "ногой" и плата, что с светоловушкой. Более подробно завтра все отфотаю и выложу.



С яндекс диском завтра пойму как пользоваться перезалью фотки.

[Impulsite]

Будьте аккуратны, там есть места с высоким напряжением.

[Сергей 34]

Знаю точки для разрядки основного конденсатора на плате в голове, куда подходят черный и красные провода. А не подскажете, где на платах в теле эти точки.?

[Impulsite]

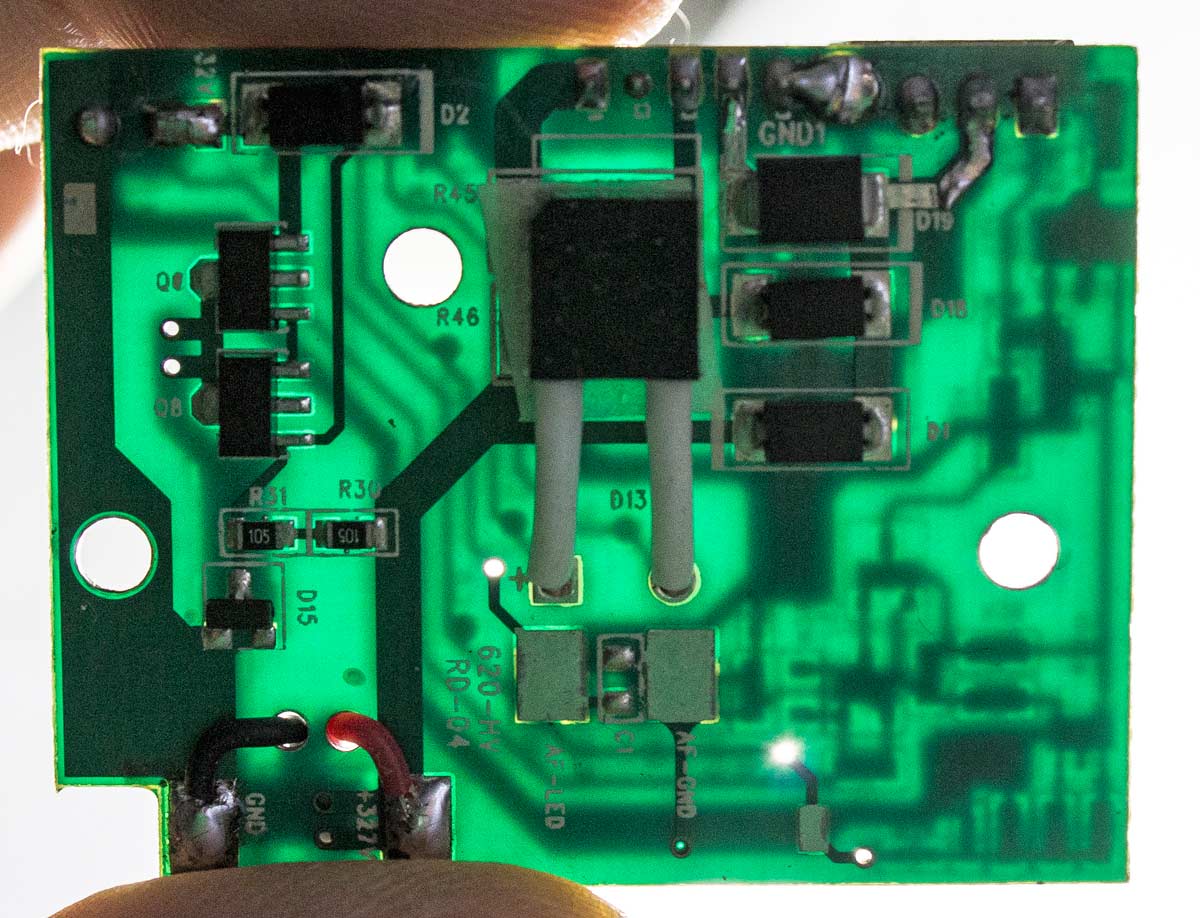

На снимке 0f72413e13a1.jpg видны точки "GND" (чёрный провод) и "+327V" (красный провод) - здесь можно разряжать.

[Сергей 34]

Снял плату с фотоприемником. Аккурат там где установлен транзистор (написано на транзисторе СТ40КМ 8Н 10К) виден цвет побежалости на пластике батарейного отсека ( обведено красным ). Наверное транзистору хана. Сама плата следов перегрева вроде не имеет.


Попробовал разрядить основной конденсатор на точках где Вы сказали - там напряжения также по нулям. Напряжения нет ни в голове, ни на плате.

[Impulsite]

На IGBT-плате есть испарившиеся дорожки и следы предыдущего ремонта. И следы копоти между R24, R32 и, соответственно, ещё нижнее пятно.
Пока проверьте, нет ли КЗ между коллектором и эмиттером IGBT-транзистора.

Сфотографируйте также плату преобразователя и плату в ноге с обеих сторон.

[Сергей 34]

"На IGBT-плате есть испарившиеся дорожки и следы предыдущего ремонта."....От китайцы дают. Пришла все в пленочках , без всяких следов эксплуатации...

[Impulsite]

Спасибо, хорошие снимки. Что там с IGBT?

[Сергей 34]

Извините за возможно глупый вопрос - выпаивать транзистор нужно. ? Там его видно раньше откусывали. Потом на пеньки другой посадили. Результат Без выпайки.... + на колектор - эмитер звонится , - на колектор + на эмитер звонится. То есть не исправен выходит .

[Impulsite]

Да, похоже, так. Но перепроверьте не прозвонкой, а измерением сопротивления.
И сделайте несколько снимков выделенного участка, приподняв белый провод, и под разными углами. И ещё попробуйте на просвет всю плату с обеих сторон снять. Съёмка на просвет хорошо проявляет дорожки во внутреннем слое платы. Хочу разобраться со схемой, с имеющимися дорожками и подобрать надёжную замену IGBT-транзистору и его драйверу.

[Сергей 34]

Все отсниму в лучшем виде. Тут еще сейчас вспоминаю..Перед тем как сломаться ....Был такой эффект... Вспышка была в режиме ведомой по свето импульсу. Я ее с места на место двигал. И после того как я ее в руки брал меня после прикосновения к ней и прикосновении к компу током било слегка. Я еще удивился тогда .. откуда статика появилась. Списал на то что на диване елозил .. Сейчас кажется что вспышка пробивала через корпус и " заряжала " меня. Так вот думаю - если бы она на камере в этот момент стояла то и камере каюк вполне мог приключиться....

[Сергей 34]

В режиме измерения сопротивления ( переключатель на мультиметре 2к) Плюс на коллектор , минус на эмиттер - показания " прыгают " в широком диапазоне. Минус на коллектор . плюс на эмитер - тоже самое.


Выходит транзистор замкнут как я понимаю. Нашел ( вычитав у Вас на форуме по замене на подходящий ) RJP63F3A у себя в городе. Возможна ли прямая замена СТ 40 на RJP63F3A ? Ну что бы без "танцев с бубнами ".

[Impulsite]

Спасибо за фото.
Замена возможна, но если что-то на плате не в порядке, то новый транзистор тоже сгорит. Я пытаюсь отрисовать схему, чтобы можно было понять, почему сгорела вспышка и, пожалуй, исправить её на применение других, менее дефицитных транзисторов.

[Impulsite]

Сергей 34, какая у вас сейчас ситуация? К вам есть несколько вопросов по схеме.

[Сергей 34]

Добрый день. Пока не чего не делал. Была мысль приобрести RJP63F3A, но потом решил подождать вашего совета по схеме и транзистору. Спасибо !!! А что Вы хотели спросить у меня по схеме.?

[Impulsite]

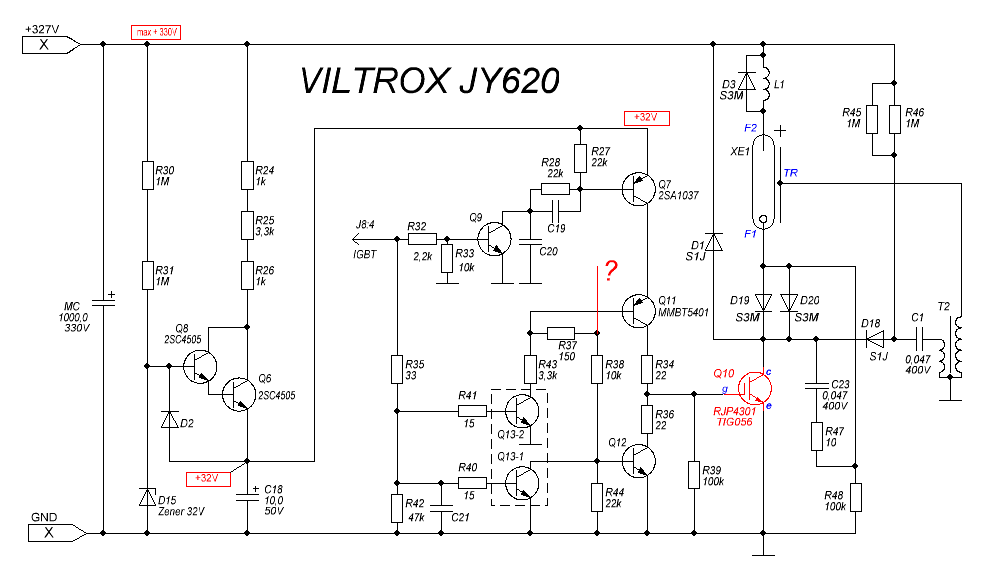

Рекомендуемые изменения под замену IGBT транзистора на типы IRG4BC40, RJP5001, HGTP20N60C3, IRG4PC50 с применением драйверов IR4427S или IR4428S, схема MOD 1:



Схемы MOD 2, MOD 3 показывают замену "рассыпного" драйвера на интегрированные IX4427N, IX4428N, TC4432 под транзисторы с управляющим напряжением 30...33 вольта типов CT40KM, RJP4301, TIG056 и т.п..

Вопросы по схеме такие:
1) Дорожка от общей точки между R37 и R38 уходит под Q11 ("2L") и не понятно, куда дорожка приходит. Уточните, пожалуйста.
2) Правильно ли на схеме указано, что резистор R28, 22к, находится между коллектором Q9 и базой Q7? На фото это не очевидно.
3) Какая маркировка на 5 выводной сборке Q13 в левом нижнем углу и на транзисторе Q12?

Теперь по текущему состоянию вспышки:
4) после включения имеется ли напряжение 320...330 В между точками "GND" и "+327V" ?
5) после включения на конденсаторе C18 (точки "GND" и "32V") какое напряжение?
6) на конденсаторе поджига C1 "473J400", фото, какое напряжение ?
