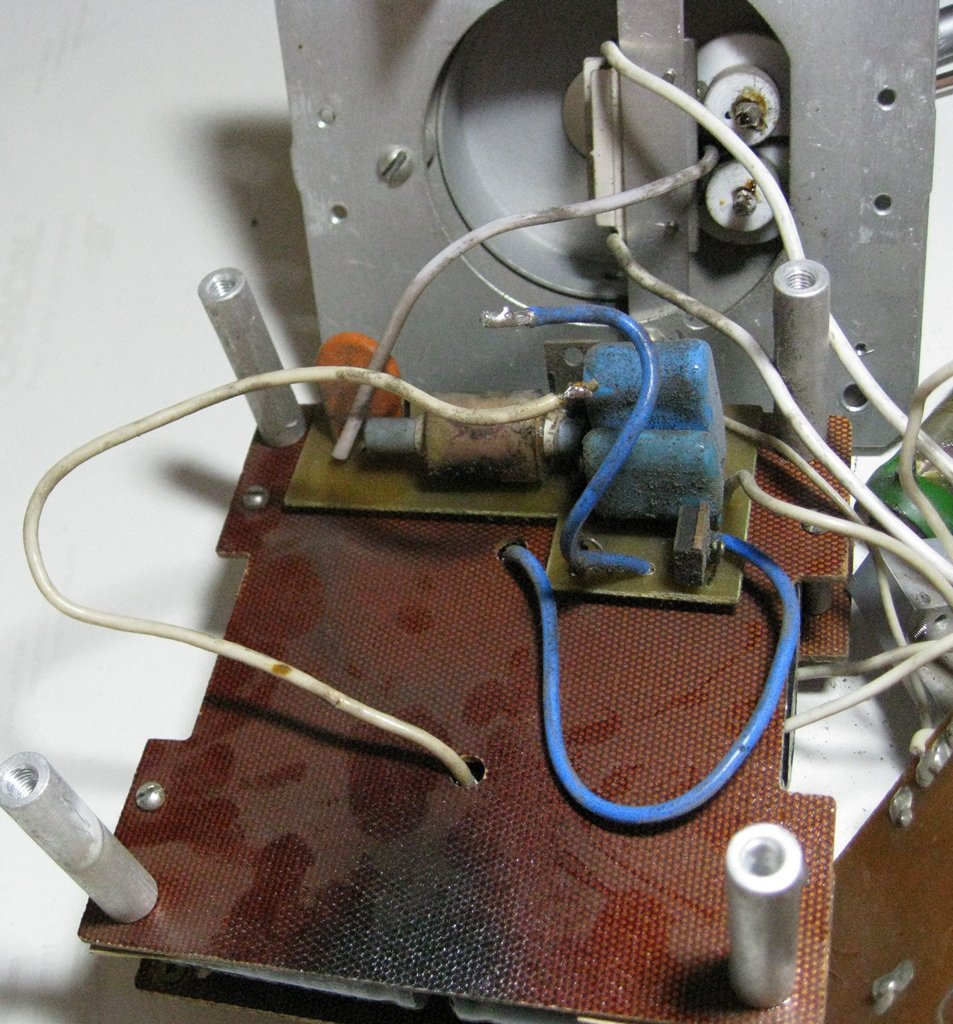

Очень хорошо. Теперь проверьте, исправьте ошибки в обновленной схеме, если есть, особенно на плате с трансформатором и конденсатором поджига:
SPL-файл:
https://impulsite.ru/ctlg/sovet/rapid_l ... pcb003.zip. Интересно и две остальных платки разрисовать.
Схема получилась совсем не такая, как я предполагал, ранее. Изучая схемы харьковских вспышек, любопытно наблюдать ход мысли с разработчиков. Нестандартные решения. Было бы интересно пообщаться с теми, кто создавал вспышки Rapid Light 250,
Мираж 100 (Luch Rapid),
Blitz AC-250,
Blitz 300,
Likoblitz Model 440.
Думаю, можно Rapid Light 250 и без осциллографа настроить.
В первую очередь отключить VS3 и можно начинать настраивать работу VS2.
1) Сначала надо проверить, состояние обмоток трансформаторов и их фазировку (расположение начал и концов), проверить есть ли генерация на выходных обмотках W2 трансформаторов TV2 и TV3 при отключении базы транзисторов от таймеров DA2 и DA3 и подаче на базу транзисторов VT8 и VT9 через подтягивающие резисторы положительного напряжения 3...5 В относительно GND. Генерация должна прекращаться при замыкании базы транзистора на GND.
2) Проверить качество переменного резистора R11, нет ли обрыва или неравномерности в резистивном слое. При повороте движка резистора и при питающем напряжении +5 В на среднем выводе резистора и на конденсаторе C9 напряжение должно меняться от 1,79 В до 3,38 В. Это опорное напряжение U
VC для таймеров DA2, DA3 и DA4.
3) Таймер DA2 сравнивает напряжение на входе 5 (Voltage Control) c напряжением на входе 6 (Threshold) и, если на входе 2 (Trig) имеется высокое напряжение, то на выходе 7 (Discharge) подтягивающим резистором R19 поддерживается напряжение U
DIS почти 5 В, генератор VT8+TV2 работает, открывает VS2 и обеспечивает заряд вспышки, пока опорное напряжение больше напряжения на входе 6 (Threshold), т.е. U
VC>U
TR. По мере заряда U
TR возрастает и когда U
VC⩽U
TR выходной транзистор таймера открывается и на выходе 7 устанавливается напряжение U
DIS = 0 В и заряд прекращается. Заряд также может прекратиться, если на входе 2 (Trig) DA2 со стороны таймера DA3 или со стороны платы Synchro PCB через разъём X1:5 будет установлено низкое напряжение, меньше 1/3 U
пит, т.е. меньше 1,6 В.
4) Далее, установив R11 в положение 1/1 и включив вспышку, проконтролировать напряжение на C1. Подстроечным резистором R34 выставить верхний предел напряжения на C1 на уровне 340...350 В. Или на уровне 300...330 В для увеличения срока службы импульсной лампы.
5) Измерить напряжения на 6:DA2 и 6:DA3, соответствующие максимальному и минимальному напряжению на C1.
После окончания настройки заряда и уверенности, что DA3 функционирует нормально, можно подключить тиристор VS3, отвечающий за разряд C1 в случае уменьшения мощности вспышки.
6) Для контроля разряда служит таймер DA3. Во время заряда вспышки, когда U
VC>U
TR и поскольку вход 2 (Trig) заземлен, то тиристор VS3 закрыт. После установки меньшего уровня мощности, вследствие того, что опорное напряжение устанавливается меньше напряжения на входе 6 (Threshold), т.е. U
VC<<U
TR, на выходе 7 (Discharge) появляется напряжение высокого уровня и генератор VT9+TV3 начинает работу, VS3 открывается, подключая основной конденсатор C1 к сети 220 В через резистор R20. Одновременно через выход DA3 3 (Out) на вход 2 (Trig) DA2 подается низкое напряжение U
OUT = 0 В - запрет на заряд вспышки. Разряд конденсатора до меньшего уровня напряжения приводит к уменьшению напряжения U
TR и когда достигается U
VC⩾U
TR разряд прекращается.
. если что позже переделаю.
