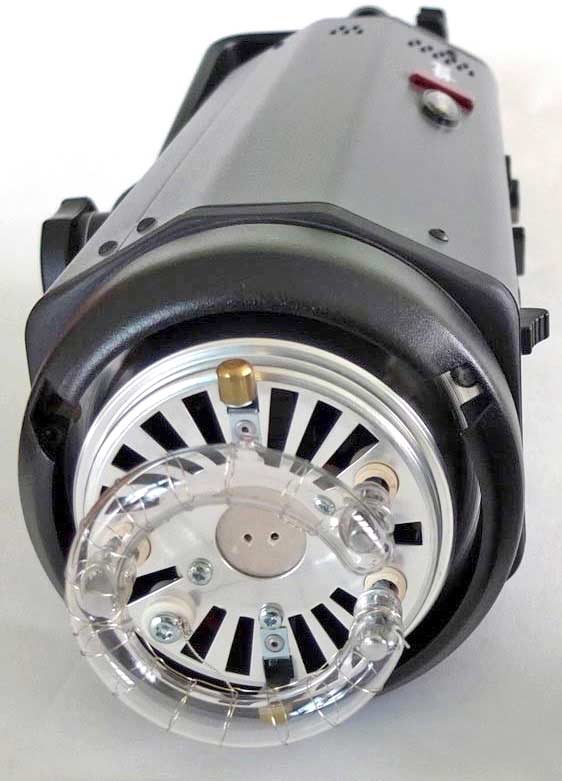

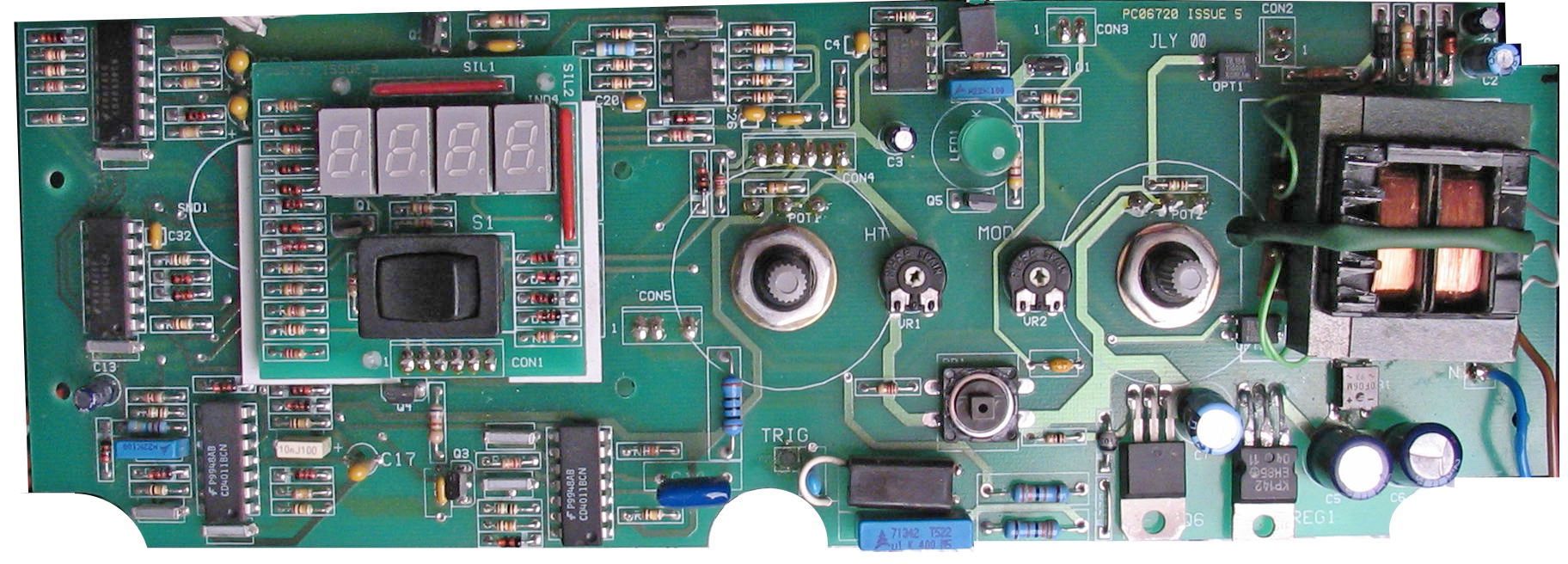

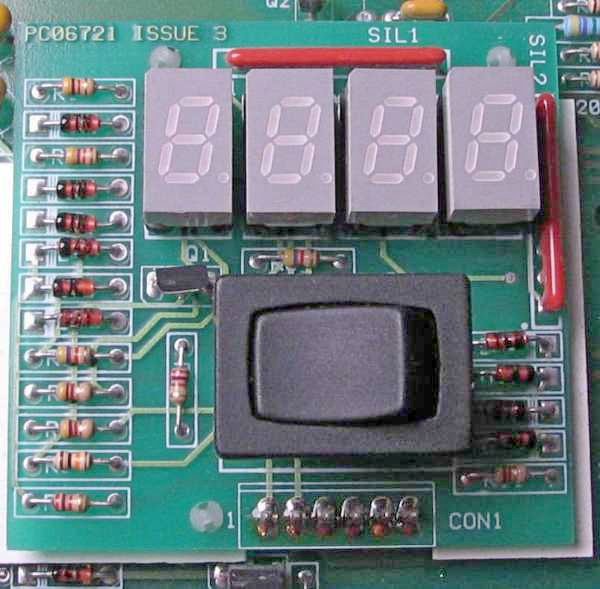

Вспышка где-то начала 90-х годов. Наверное лучшее из вспышек с аналоговым управлением. Очень надежная. Лампа состоит из 2-х частей, видимо для уменьшения длительности импульса. Схема скачана с интернет, но полностью перерисована для того, чтобы можно было изучить, как работает. Может заинтересует "самодельщиков".
Понять, как работает, сложно, поэтому была нарисована упрощенная (не рабочая) схема цепей управления. Здесь на D1 выполнен одновибратор отработки паузы. Компаратор заряда управляет зарядным ключом непосредственно, а компаратор сброса энергии батареи управляет разрядным ключом - через RS-триггер, выполненный на "правых" по схеме элементах D3. Т.е. заряд батареи происходит до установленного значения, а сброс (разряд) происходит с "запасом" с последующим "дозарядом":
Вспышки BW-2068 и BW-2088 отличаются рабочим напряжением питания. Первая для стран, где напряжение электросети 220-240 В. Вторая модель - для стран с напряжением 110...127 В. Внешне можно видеть, что на BW-2068 надпись "1500" выполнена красным цветом, а на BW-2088 число "1500" белого цвета.
Bowens Esprit 2 250 (BW-2060), лампы - BW2030 (Clear), BW2032 (UV) | Bowens Esprit 2 250 (BW-2080) 117V.
Bowens Esprit 2 500 (BW-2062), лампы - BW2030 (Clear), BW2032 (UV) | Bowens Esprit 2 500 (BW-2082) 117V.
Bowens Esprit 2 1000 (BW-2066), лампы - BW2980 (Clear), BW1079 (UV) | Bowens Esprit 2 1000 (BW-2086) 117V.
Bowens Esprit 2 1500 (BW-2068), лампы - BW2980 (Clear), BW1079 (UV) | Bowens Esprit 2 1500 (BW-2088) 117V.
Лампы - BW2980 (Clear - прозрачная), BW1079 (UV - УФ покрытие)
Ошибки вспышек Bowens
Ошибки в работе таких сложных приборов, как вспышки, моноблоки, обычно перечислены в инструкциях по пользованию.
При сбоях в работе моноблоки Gemini R и PRO выдают сообщение об ошибке на дисплее и при помощи светодиодных индикаторов режимов работы пилотного света (расположены на боковой и задней панелях, обозначены REL, USR и МАХ). На дисплее отображается символ "E" (error) и номер ошибки, индикаторы мигают следующим образом (см. таблицу, X = мигающий индикатор):
Ошибка Дисплей REL USR МАХ
• Нормальная работа без сбоев Число
диафрагмы
• Неправильное сетевое напряжение E1 Х X --
• Низкий заряд батареи E2 Х -- Х
(зарядки не происходит)
• Перегрев моноблока E3 Х -- --
(зарядки не происходит, пилот
отключен, дождитесь охлаждения)
• Сбой зарядки E4 -- Х Х
(попробуйте повторить еще раз)
• Нет поджига импульсной лампы E5 -- Х --
(попробуйте повторить еще раз)
• Тлеющий разряд в импульсной E6 -- -- Х
лампе (попробуйте повторить еще раз)
