Непрочитанное сообщениеДобавлено: 24 сен 2016, 10:48
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
Я вас понял. Сделайте для второй лампы такие же подробные снимки плат, как вы сделали для первой вспышки.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 11:26
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30

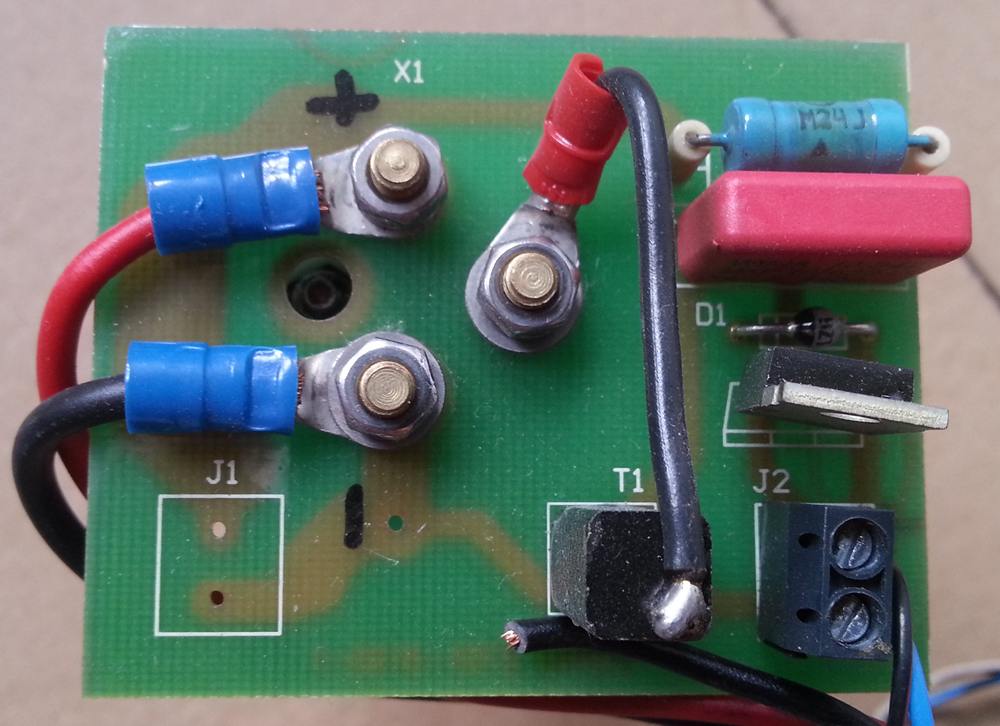

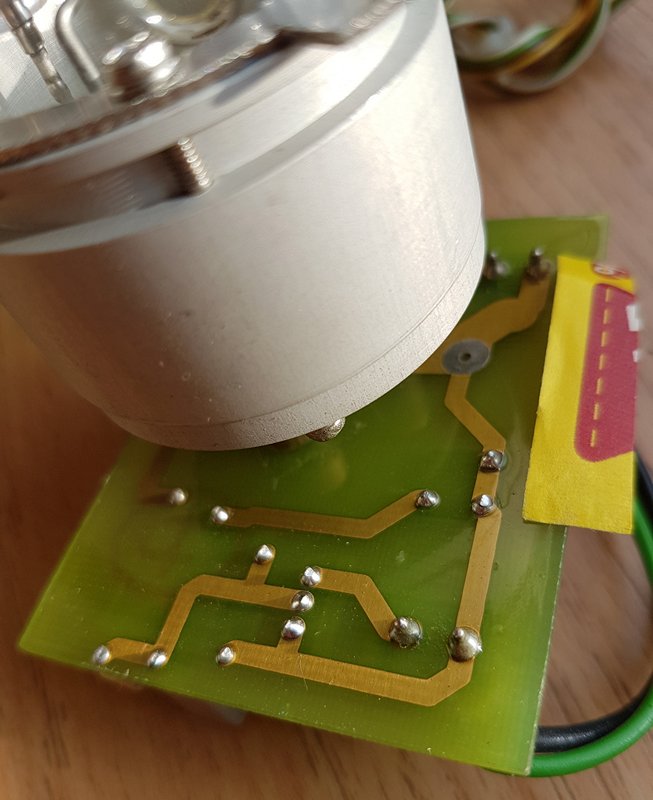

Я посылаю более точную картину на лампе для анализа. Сегодня я постараюсь сделать измерения времени вспышки.

Изображение Изображение Изображение Изображение Изображение Изображение Изображение

T1 - 80EPS08 417XA, T2 - S202S02 SHARP 8A250VAC, T3 - KA7808A


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 18:02
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
Всё ли понятно из рисунка?

Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 18:17
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Да, теперь я понимаю.
"... 9 ~ 12V" является потребляемая мощность таких напряжений?
Так что я понимаю, что эта система может питаться от 12В или 220В?

"NC" что это значит?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 18:23
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
NC -not connected - не подключено.

На контакты J2:1 и J2:2 надо подключить 9-вольтовую обмотку понижающего трансформатора с током до 0,22...0,3 А, как в схеме первой вспышки. Или от источника постоянного напряжения 12 В.
~220 Вольт подавать на контакты X1:1 и X1:2.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 18:28
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Можно ли финансировать альбом батарею 12V?
Даже вопрос о том, являются ли они где-то в технических характеристиках этих двух горелок вспышки? Каковы параметры?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 19:02
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
Напишите или по-польски. Гугл-переводчик не верно переводит. Не понятно.
И, кстати, как называются эти вспышки? Есть ли на корпусах какие-то названия, маркировка?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 22:40
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30

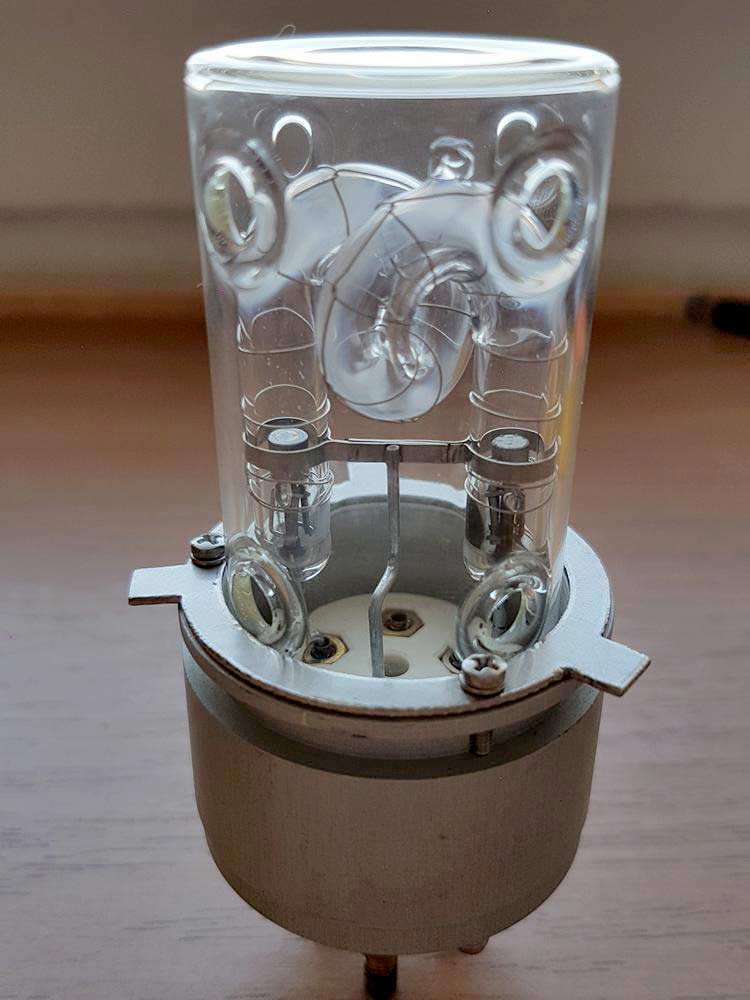

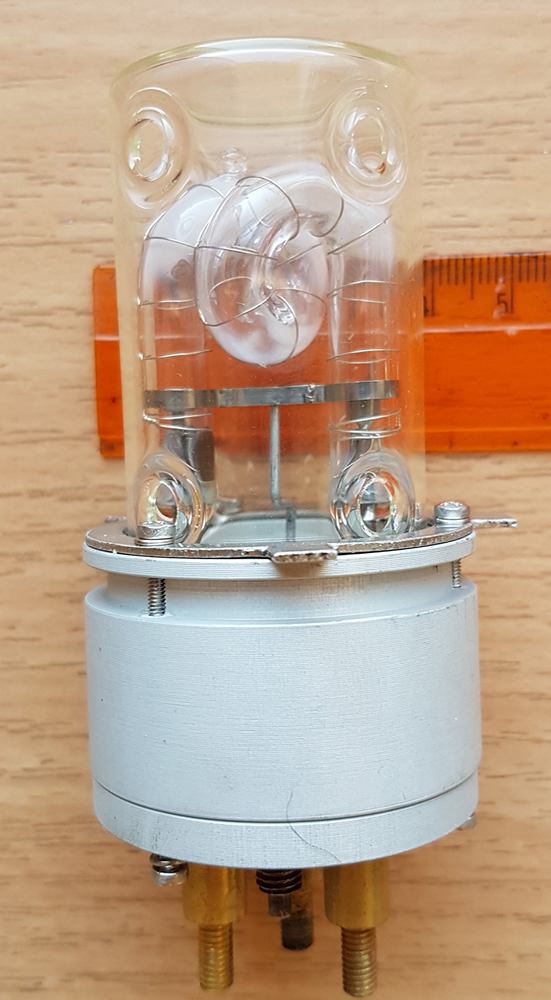

Я посылаю вторую лампу и размеры тесно, чтобы идентифицировать
Przesyłam drugą lampę i wymiary z bliska do identyfikacji

Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 22:48
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
Попробуйте поискать в сети по словам "helical shape xenon flash lamp", "spiral xenon flash lamp", "helical xenon tube" и тому подобное. Посмотрите в справочнике PerkinElmer: http://yadi.sk/d/hcS0-SKm264Ny


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 24 сен 2016, 23:25
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Кто схема фототранзистор со стрелкой является правильным?
На чьей стороне есть (+) и после того, как масса (-)?

Является ли рисунок правильно соединения? На чьей стороне есть (+) и после того, как масса (-)?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 00:14
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
Да, правильно. Плюс батареи к коллектору. А между эмиттером фототранзистора и землей должен быть резистор на 68 Ом любой мощности.

На рисунке "no.jpg" ошибка. Сейчас исправлю.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 00:17
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Я был в состоянии сделать układzik, и вы можете увидеть график после освобождения лампы, какая программа лучше всего делать измерения? Я не знаю точно, как читать параметры.

Udało mi się zrobić układzik, i widać wykres po wyzwoleniu lampy, w jakim programie najlepiej zrobić pomiary? Nie wiem jak dokładnie odczytać parametry.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 00:30
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
viewtopic.php?p=22708#p22708
viewtopic.php?p=23305#p23305


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 01:05
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Я не говорю на русском и не понимают. Отправить файл, достигнутый в SoundForge 4.5. Пожалуйста, проверьте. спасибо

https://www.dropbox.com/s/cgaghd5ckctpi ... 1.wav?dl=0


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 04:23
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
Схема второй вспышки с геликоидной лампой.

Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 05:02
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
enulight писал(а):
Я не говорю на русском и не понимают.

Komputer jako oscyloskop.
Wirtualne urządzenia na bazie karty dźwiękowej komputera


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 11:32
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Nie wiem czy dobrze robię, ale według instrukcji mi wyszło że czas trwania błysku ok 1/100s ?
Я не знаю, если я делаю хорошо, но инструкции я вышел, что длительность вспышки около 1 / 100s?


Czy przy tym układzie musi być jeszcze podłączony transformator T1? Czy wystarczy podłączyć zasilanie bez transformatora?
или, когда система еще не подключен к трансформатора T1? Достаточно ли для подачи питания без трансформатора?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 14:21
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
enulight писал(а):
Достаточно ли для подачи питания без трансформатора?

Без питания на входе J2 вспышка просто не будет работать. На J2 необходимо подавать переменное напряжение 8-9 В. Или от батареи или другого источника постоянного напряжения 10-12 В (плюс на J2:2, минус на J2:1).
--
Without power at the input J2, the flash just will not work. It is necessary to apply on J2 an alternating voltage of 8-9 V. Or from a battery or other source of DC voltage of 10-12 V (plus on J2:2, minus on J2:1).


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 20:31
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
enulight писал(а):
Я не знаю, если я делаю хорошо...
download/file.php?id=1273&mode=view

enulight, очень хорошо. Вы заметно продвинулись. Теперь поработайте над тем, чтобы импульс на графике не выходил за пределы окна SoundForge. Чтобы он был примерно такой, как на рисунке: http://www.gock.net/wp-content/uploads/ ... -power.png У вас пока верхняя часть импульса срезана из-за перенасыщения фототранзистора избыточным освещением. С одной стороны можно подальше отодвинуть фотоприёмник от импульсной лампы, или можно закрыть его нейтральным светофильтром. И с другой стороны в окне SoundForge можно регулировать масштаб по вертикали (т.е. по амплитуде сигнала).

И куда вы подключаете фотоприемник? В микрофонный вход или в линейный вход звуковой карты?

И сравните, пожалуйста, разные переводчики языков: http://translate.google.com/ и http://translate.yandex.ru/ Мне кажется, что Яндекс-переводчик работает более адекватно.
--
enulight, very good. You have made significant progress. Now make sure that the pulse on schedule do not go beyond the window SoundForge. It should be about the same as on the picture: http://www.gock.net/wp-content/uploads/ ... -power.png Until you have the top part of the pulse truncated due to saturation of the phototransistor because excessive lighting. On the one hand it is possible to move away the sensor from the flash lamp, or you can close the neutral filter. And on the other hand in the window SoundForge you can adjust the vertical scale (i.e. the visualization of signal amplitude).

And where you connect the sensor? To the microphone input or to line input of a sound card?

And please compare the different translators: http://translate.google.com/ and http://translate.yandex.ru I think that Yandex-translator works more adequately.



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 25 сен 2016, 23:52
Не в сети
мастер

Зарегистрирован: 12 янв 2013, 20:03
Сообщения: 659
Я увидел подобные модули в сборе на тао за 25 юаней - порядка 4х долларов. Заказал ради интереса :)


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 26 сен 2016, 19:08
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Я подключил на вход микрофона в ноутбуке. Попробую еще раз сделать замер вспышки. На каком расстоянии должен быть датчик от лампы?

A-Gugu писал(а):
Я увидел подобные модули в сборе на тао за 25 юаней - порядка 4х долларов. Заказал ради интереса :)

А что это за устройство?
--------------------

Или этот трансформатор будет достаточно хорош для подключения плитки?



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 26 сен 2016, 21:28
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8552
enulight писал(а):
этот трансформатор будет достаточно хорош для подключения плитки?

Да

enulight писал(а):
Я подключил на вход микрофона в ноутбуке.

Какой марки ноутбук? Хочу почитать, как там устроены Microphone-In и Line-In.
Линейный вход (Line-In) включен?
И разрешена запись звука с линейного входа?

На всякий случай: Resolving Microphone and Line-in Problems (Windows 7)

enulight писал(а):
Попробую еще раз сделать замер вспышки. На каком расстоянии должен быть датчик от лампы?

На таком, при котором видна вся форма графика яркости импульсной лампы без клиппинга и искажений. Используйте нейтральный светофильтр на датчике, чтобы расстояние между лампой и датчиком было комфортным. Можно ловить отраженный свет. Например, вспышкой светить в потолок и датчик должен смотреть в потолок. Причем датчик должен быть защищен от прямого света вспышки.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 27 сен 2016, 16:55
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Я включил ноутбук, на котором я записываю вспышка света "HP ProBook 6560B".

Есть ли для этой платы подключить адаптер питания переменного тока?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 07 окт 2016, 10:51
Не в сети
коллега

Зарегистрирован: 03 май 2014, 13:23
Сообщения: 30
Тем не менее, отказ от переписывания / изменить вспышку камеры контроля скорости, я выдавать их на продажу.
Благодарим Вас за помощь в расшифровке схем.
привет


Вернуться к началу
  Профиль
