Falcon Eyes SS-100MR, есть схема

[Tadik]

Помогите!
Falcon SS-100MR раз и не каких признаков жизни, индикаторы горят, но срабатывать не хочет. Существует ли схема на сие чудо. Все что удалось найти - это ремонт только Falcon SS-110B, 150B. Может кто сталкивался?
Возможности сдать в сервис нет, а без схемы никто смотреть не хочет.
Помогите!

---

Добавлено модератором: Вспышка Falcon Eyes SS-100MR известна также под именем Walimex CY-100MR, UFO CY-100MR, AVI CY-100MR и др..
Уточнённая схема на вспышку приведена здесь: viewtopic.php?p=10539#p10539.

[Impulsite]

Привет!
Как это никаких признаков жизни? если индикаторы горят, значит вспышка жива.
С вашей вспышкой можно и без схемы обойтись: одна из частых проблем - выход из строя трансформатора поджига. Вот на снимке они зеленые:



Проверьте сопротивление вторичной обмотки трансформатора, оно должно быть больше 50 Ом. Если меньше, примерно 30-40 Ом, то это и есть причина отсутствия поджига.

Происходит пробой вторичной, высоковольтной обмотки из-за неудовлетворительного качества лаковой изоляции проводов. Заменить можно практически любым трансформатором поджига, например, из бросовых пленочных фотоаппаратов или из моментального Polaroid 636 и т.п..
Или самостоятельно намотать трансформатор, примеров в сети можно много найти.

А вот плата SS-100MR с уже заменённым трансформатором поджига:

[Tadik]

Трасформатор цел.
Спасибо за ответ.

[Impulsite]

Хорошо, а какое сопротивление показала вторичная обмотка?
Далее следует проверить вольтметром напряжение на коричневом конденсаторе, который включен последовательно с первичной обмоткой трансформатора. Должно быть не менее 60-80 Вольт. Или больше, если измерять вольтметром с 10 МегаОмным входом.
При таком напряжении замыкание анода и катода тиристора поджига CR02AM будет вызывать поджиг лампы при исправной лампе.

Покажите, как выглядит лампа сейчас. Особенно, область минусового электрода. И вместо неё можно подключить, соблюдая полярность, лампу ИФК-120.

Кстати, какое напряжение на основных конденсаторах при максимальной и минимальной установке регулятора напряжения?

[Tadik]

Сам ремонтом не занимаюсь, знаю, что ИФК-120 пробовал подлючать, результата 0, с конденсаторами будто всё нормально, запускал както в обход электроники на родную лампу всё работает, а через всю начинку пока не хочет. Сегодня занёс схему с 110 и 150, сказал буду разбираться. А так как вспышка моя вот и сижу ищу, может чем и помогу мастеру.

[Impulsite]

Там схема напоминает схему SS-200, но очень своеобразная.
Питание цепей управления - 12 В.



Транзистор VT1 постоянно открыт и закрывается только при нажатии кнопки Тест, открывании отпрона Optr или срабатывании светосинхронизатора (выход 1 микросхемы LM324). Когда транзистор закрывается, на управляющем электроде тиристора поджига появляется плюс, тиристор открывается и происходит поджиг лампы.

Кстати, такое управление поджигом является причной того, что вспышка срабатывает всякий раз, как выключаешь питание. Иногда прямо в глаза

Если вместо npn-транзистора поставить сюда pnp-транзистор, например, типа КТ3107 или аналогичный, вот так: https://impulsite.ru/ctlg/falcon/ss100m ... mr_mod.png
то можно устранить эти ненужные срабатывания.

[Tadik]

Всем спасибо, кто откликнулся, приехала с ремонта. Вердикт - замена лампы.

[Impulsite]

Странно, как-то замена лампы не согласуется вот с этим:

запускал как-то в обход электроники на родную лампу, всё работает

[АлексИС]

Всем привет!
Стокнулся с такой же проблемой на SS-100MR. Померял сопротивление вторичной обмотки на трансформаторе 17-18 Ом. Лампа целая, конденсаторы проверил. Здесь вы писали что можно трансформатор заменить, взяв из мыльницы. Сегодня нашел магазинчик комиссионный у нас в городе, там оказазалось куча б/у фотомыльниц. Подкажите, с любой подойдет, или есть какие-то особенности? Наугад стремно как то брать. Заранее благодарен

[Impulsite]

Приветствую, АлексИС!
В принципе, работать будет любой трансформатор поджига. Но мелкие трансформаторы обычно рассчитаны на немного меньшее рабочее напряжение и их изоляция тоже может не выдержать в SS-100. Так что выбирайте самый крупный из тех, что есть. Или поставьте исправный трансформатор от старой советской вспышки.
Вот здесь viewtopic.php?p=920#p920 коллега sotnik сам изготовил трансформатор. Провод для намотки катушек, кстати, иногда можно заимствовать из старых трансформаторов питания или из катушек реле

[Tadik]

Странно, как-то замена лампы не согласуется вот с этим:

запускал как-то в обход электроники на родную лампу, всё работает

Сам ремонтом не занимался, что мастер говорил, то старался писать, в итоге мастер запил и всё закончилось. А на сервисе что сказали, то и есть. Вот так.

[АлексИС]

Знакомые отдали под разборку свою плёночную мыльницу, увы трансформатор там очень мал. К слову, сопротивление на вторичной 28-30 Ом. А размеры раза в 3 меньше от того что стояло на ss-100mr.
Ну то и не мудрено, ведь и вспышка слабая на мыльнице - около 3 ведущее число.

Получилось раздобыть вспышку рабочую Vivitar 1900 (ведущее 16). Но и тут пока что не удача - трансформатор несколько отличается (рабочее напряжение 2000в) от того, что требуется для меня (8000в). Да и концы несколько по другому расположены.

Конечно я новичок и понимаю, что принцип работы всех вспышек один, но как впихнуть трансформатор с vivitar 1900 пока не знаю :sad:

[Impulsite]

Трансформатор от Вивитар 1900 будет работать - его напряжения может быть достаточно для поджига лампы.
Первичную обмотку найти просто - между выводами почти 0 Ом. Во вторичной обычно больше 40 Ом. Первичная - та, на которую разряжается конденсатор поджига C1. https://impulsite.ru/ctlg/falcon/ss100mr/ss100mr_a.png
Вторичная одним выводом подключена к поджигу лампы, другим или соединена с первичной или подключена к минусу лампы.
Но лучше, конечно, использовать более крупный трансформатор, меньше риска, что пробьет изоляцию.

[АлексИС]

Вот я снова с вопросами
Ну тут дело тонкое, ка бы дров не наломать... А вопрос такой, выпаял я трансформатор, прозвонил, и теперь совсем в ступоре.

Внешний вид трансформатора с Vivitar 1900:



Надо сказать что трансформаторы с Falcon ss100mr и vivitar 1900 по физическим размерам практически идентичны

Результаты прозвона выводов согласно схеме, Ом:

1+2 = 0,8
1+3=65
1+4=65
2+3=65
2+4=65
3+4=0,8

В вспышке Vivitar 1900 установлено было так.
Вывод 1 помечен красной точкой на корпусе трансформатора, подключен к горячему башмаку (на корпусе вспышки указан вольтаж поджига на башмаке 160V-180V, может кому пригодится) и кнопке тест.
Вывод 2 - он же самый тонкий и через несколько резисторов подключен к конденсатору 330WV и 290мФ.
Вывод 3, вообще не ясен, он короток и едва ли выходит с корпуса трансформатора и залит лаком.
Вывод 4 подключен к колбе лампы вспышки, судя по всему это поджиг. (Если не так, то поправьте плиз)
Выводы 3 и 4 самые толстые по сечению.
Вижу, что уже близок к развязке. Но вот вывод 3 и результаты прозвона не дают мне покоя.

Если есть мысли, с радостью почитаю

[Impulsite]

Принимаем, что 1 и 2 - первичная обмотка, так как её сопротивление мало. Да и 4 вывод подключен к поджигающему выводу лампы и имеет относительно 1 характерное сопротивление.
Вторичная обмотка: 1+4, и 1 - общий вывод для обеих обмоток. Это подтверждает связь его с боковым контактом башмака, т.е. обычно общим минусом схемы.

Т.е. 1 надо подключить к "земле", 2 - к конденсатору C1.
4-й вывод - к поджигу лампы.



PS: если ошибетесь с номерами выводов, то ничего не испортите, поджига просто не будет.

[АлексИС]

Спасибо! Собственно, я вывод сделал тот же , но лучше спросить

Сегодня буду делать.

Еще информация по теме ремонта Falcon SS100MR. В Спб есть представительство Falcon, есть несколько интернет магазинов, и они готовы выслать по России и в Украину родные трансформаторы поджига в нужном количестве.
Стоимость одного на сегодня 120 руб. РФ. + почтовые пересылки + процент банка за перечисление. Я живу в Украине и для меня стоимость почтовых 300 руб. РФ.

Б/у вспышку Vivitar 1900 под разборку в отличном состоянии взял у себя в городе за 200 руб. РФ
Хотя вероятнее всего, ее я тоже восстановлю. Жалко ведь. Но то другая история

[Impulsite]

За такие деньги, что отдашь почте, вполне можно купить б/у Поляроид на запчасти.

[АлексИС]

Так и Поляроид 636 стоит у нас 200 руб. РФ (около 60 грн.)
Хотелось бы еще узнать, за счет чего меняется мощность вспышки, в данном случае на Falcon SS100-MR при 100 Дж импульса плавная регулировка от 1/8 до 1/1.

Если есть ссылка или какая информация, было бы интересно почитать

[Impulsite]

Изменением напряжения на накопительном конденсаторе. От 340 Вольт (максимальная энергия разряда) понижается примерно до 170 Вольт (минимальная энергия).

E=0,5CU²

Схема SS-100MR пока, увы, не закончена. Симистор, который управляет зарядом, контролируется оптроном DD1 типа MOC3041

[АлексИС]

Операция по замене трансформатора поджига прошла удачно
Огромное спасибо за помощь! Очень полезный форум!

Вот итог:



После сборки провел тесты на всех режимах и мощностях. Повторно проверил сопротивление обмоток - БЕЗ ОТКЛОНЕНИЙ.

Еще раз спасибо за помощь.

[Impulsite]

Поздравляю!
Теперь и друзьям сможете помочь, если у них Falcon перестанет зажигаться.

[АлексИС]

Спешу сказать, как и собирался, по горячим следам, восстановил вспышку-донор Vivitar 1900, впаяв туда, трансформатор с обычной мыльницы. Теперь будем думать над синхронизатором для нее

[digitalr]

Померла у меня некоторое время назад эта вспышка (Falcon Eyes SS-100MR).
И не сказать, что особо долго проработала. Просто в один прекрасный день погас пилот. Погас совсем.

В общем - как дошли руки - я ее вскрыл, и слегка изучил. Причина - полетел симистор в регуляторе пилота. Фланцем он замечательно контачил с рефлектором (видать китайцы поленились подогнуть) и, похоже, в один прекрасный момент высокое с поджигающего электрода вспышки прошило на рефлектор. Принеся симистору скорую но безболезненную смерть.

Раз уж все равно пациент вскрыт - грех не зарисовать схему и не заснять потроха.



На моем экземпляре для большинства компонентов позиционные обозначения на плате либо не видны, либо отсутствуют. Однако, сама схема должна быть корректна.

Теперь фото потрохов:

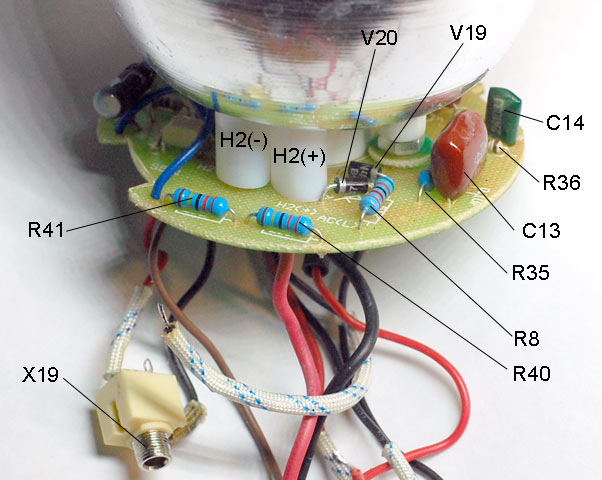

Плата с лампой, регулятором пилота и узлом поджига:


Крупным планом фрагмент с поджигающим трансформатором:


Общий вид на блок управления (эээ... Скажем - сверху).

Вид "со стороны компараторов":


Вид "со стороны удвоителя напряжения". Обращаем внимание на изысканный и высокотехнологичный способ крепления конденсаторов удвоителя :-) и на несчастный конденсатор внизу, которому на плате не нашлось места:


Ну и "силовой" конденсатор крупным планом:


Итоги:
Что понравилось:
- довольно легко можно переделать на большую мощность. Место внутри есть.

Что не понравилось:
- Традиционно-китайское качество монтажа.
- Отсутствие токоограничивающего резистора в цепи заряда.
- Отсутствие конденсатора в цепи поджига лампы - случайно коснувшись поджигающего электрода есть ненулевая возможность почувствовать как фазное напряжение из розетки "заряжает Вас энергией на целый день".
- Как на мой взгляд, диод V6 (1N5408) слегка слабоват для его задачи. Не смотря на его 200А в импульсе ( (с) Datasheet ) я их горелыми видел не раз и не два . В отличие, скажем, от 10А10. Хотя ... (см. дальше )
- провода "силовые" идущие от батареи конденсаторов к лампе в сечении вряд ли даже пол-квадрата имеют.

[Impulsite]

Побывала в ремонте вспышка Falcon Eyes SS-100MR. Упала при съемке, да еще и "умелые руки" наделали дел. Вот все поврежденные детали:



По ходу работы уточнены позиционные номера деталей и добавлены в схему, составленную коллегой digitalr.



Выполнены доработки схемы, улучшающие надежность поджига лампы и уменьшающие время зарядки (готовности).
1) удалён резистор R8 51кОм и вместо него установлен конденсатор C18 0,1 мкФ 630В. Напряжение вольтодобавки на электродах лампы выросло до 600В,
2) для уменьшения напряжения на тиристоре V9 CR02AM и конденсаторе C17 примерно до 300-330В добавлен резистор R43 2,2M,
3) трансформатор поджига Т1 заменен на новый, так как у прежнего сопротивление вторичной обмотки было меньше 19 Ом,
4) конденсатор вольтодобавки C13 0,1 мкФ 400В заменён на аналогичный 0,1 мкФ 630В,
5) диоды V21 и V22 номиналом 1N4007 заменены на двухамперные диоды FR207,
6) конденсаторы C5 и C6 номиналом 10 мкФ 400В заменены на конденсаторы 22 мкФ 400В 105°С,
7) для уменьшения зарядного тока конденсаторов C5 и C6 перерезана дорожка между симистором V3 и конденсатором C5 (между точками А и В на схеме) и поставлен резистор R42 величиной около 1 Ом 2 Ватта,
8) диод V6 оставлен пока номиналом 1N5408, хотя, конечно, digitalr прав, желательно заменить на P600, 6A10 или FR607.
9) из-за временного отсутствия микросхем LM324N была использована замена - BA10324A.

[Qntality]

Здравствуйте. С сабжем случилась проблема. После двух лет работы одна из пары вспышек стала сама по себе вспыхивать. Сперва на "половинной" мощности, потом регулятор приходилось ставить на все большие значения, пока не дошел до максимальной - тут проблем нет. Естественно, так работать неудобно. Постоянно вспыхивает сразу же, если регулятор с максимального значения повернуть до первого "сброса мощности". Если вспышку выключить на отличном от максимального, а потом включить - как положено, находится в ожидании, но стоит нажать кнопку тест и тут же начинает вспыхивать (зарядилась - пыхнула и так до бесконечности), пока регулятор не повернешь на значение 1/1. Думал это светоловушка - отключал ее, также подключал радиосинхронизатор, менял место, освещение, ничего не помогло. Разобрал, вроде ничего горелого нет, конденсаторы нормальные. Что может быть? Спасибо.
