Nikon SB-26

[Impulsite]

[oberon]

Здравствуйте! Имеется в наличии SB-26, включается, конденсатор заряжает но вспышку не дает. Лампа визуально целая, без затемнений. Был обрыв вторичной обмотки поджигающего трансформатора - устранение ни к чему не привело. IGBT CT40TMH не прозванивается. Каких-либо заметных повреждений на платах не видно. Схемы тоже нет, ближайшая похожая от sb-28. Вопрос, в каком направлении двигаться дальше?

[sa137]

Проверить ёмкость поджига.

[oberon]

На конденсаторе 320V, точнее на каждом. При попытке отпаять, контактная площадка просто отвалилась =(

Фото до пайки.

[sa137]

Ну, нужно хотя бы отрисовать цепь поджига.. Может проблема и в тиристоре - с права верху..
Схема SB-28 вроде на форуме есть - попробуйте сравнить.

[ЮРАЙ]

Прошу помощи по замене этих тиристоров на ныне существующие. Где два рядышком этих тиристора (SB-25 ) и где один (SB-26 ) - это одни и тот-же тиристоры AF и CD ? Если окажутся конденсаторы поджига плохими - заменить на плёночные какого номинала ? . Есть несколько вспышек давно валяющиеся и хочется оживить их . Спасибо за помощь
Поискал по форума и нашёл ответ viewtopic.php?p=317
Годится CR05AS-8,CR08AS и возможно MCR100-6 в корпусе sot89
Теперь бы понять какая ёмкость у конденсаторов поджига ?

[Impulsite]

Судя по таблице http://www.s-manuals.com/ru/smd/af, маркировке "AF" соответствует тиристор CR08AS-12. "CD" - это CR05AS на 400 В. Небольшой список аналогов в корпусе SOT-89 можно видеть здесь: viewtopic.php?p=317#p317
На конденсаторах ёмкость маркирована как "473", т.е. 47 нФ или 0,047 мкФ. Рабочее напряжение 400 В.

[Impulsite]

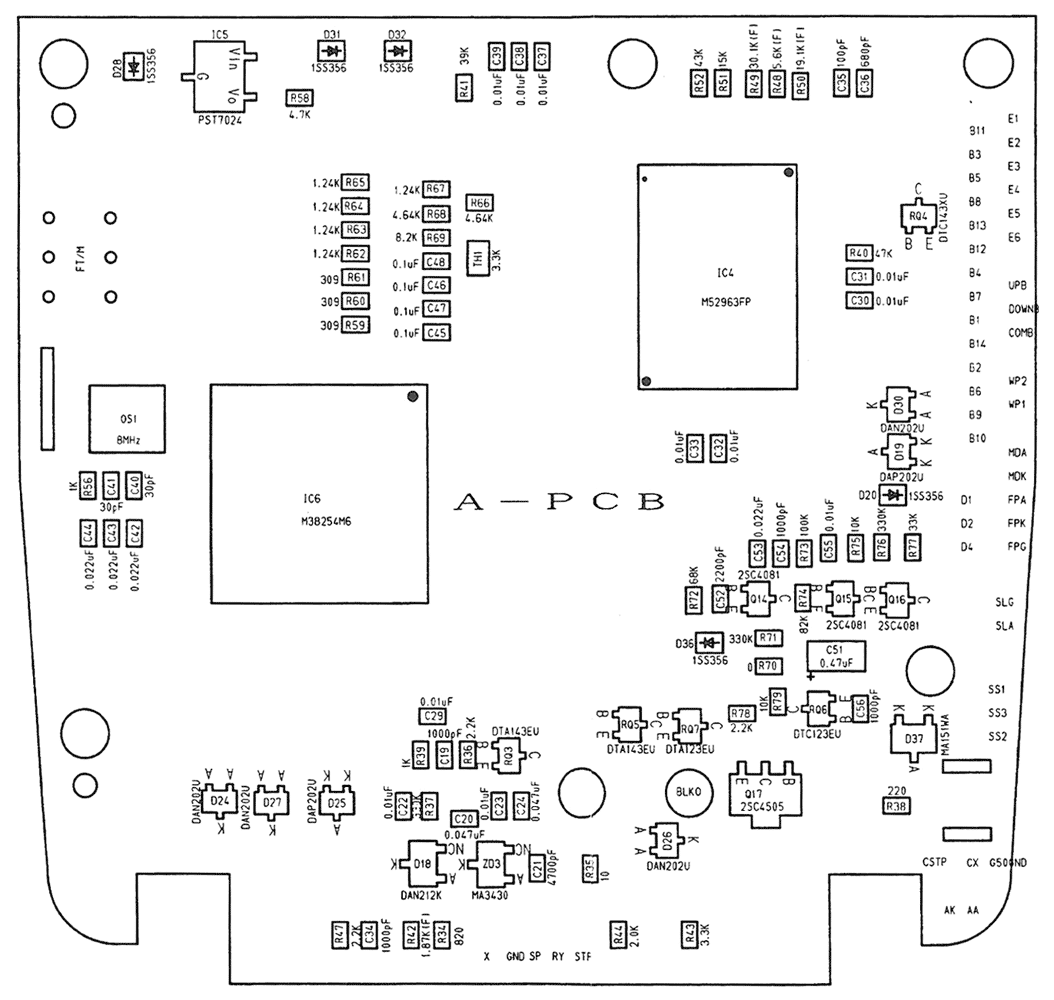

ЮРАЙ, сделайте по ходу работы качественные снимки плат с обеих сторон и фото соединений между платами, проводов, шлейфов и т.п. ваших SB-25 и SB-26. По SB-25 пока вообще нет снимков.

[ЮРАЙ]

Разобрана была только голова. По методике (лампочка, питание 6 вольт + резистор 80кОм ) пришлось проверить тиристоры, сперва их отпаяв. Один был неисправный и заменил на CD из 26-ой. AF+CD. Заработала!!!! По поводу фотографии. Все верхние фото кроме первой с внешним видом вспышки - это внутренности SB-25. Есть ещё парочка 26 для починки. Где нет напряжения на поджигающих, где есть, но не поджигается. Лампа и поджигающий трансформатор, IGBT живы. С этим тиристором то хоть разобрался как проверять его. А вот составляющие управления IGBT пока мне не ведома в которой части вспышки находятся и из чего состоит. Была у одной такая неисправность как переваливало напряжение на конденсаторе за 350 вольт. Поменял всю плату с преобразователем - тоже не помогло. Только когда поменял плату, на которой экран - только тогда исправилась ситуация. На той плате на вряд ли найдёшь неисправность. Есть ещё странность с одним резистором который сам горит и вокруг него тоже. Неотпаянный в оной вспышке промеряется как 3. 5 кОм, в другой 17 кОм. Видимо, и его придется выпаивать или где он целее по полоскам определить номинал.

[Impulsite]

Все верхние фото кроме первой с внешним видом вспышки - это внутренности SB-25

Вот я и прошу отснять обе вспышки и выложить картинки отдельно, чтобы понять в чём вспышки похожи, а в чём различаются.

PS: ошибку исправил: viewtopic.php?p=23604#p23604
