Canon 550EX, есть схема и сервис-мануал

[Vikt(or)]

GeX
Расскажу простейшие хитрости диагностики. Проверка схемы поджига начинается ещё до разбора вспышки - при нажатии на кнопку pilot должен быть слышен лёгкий щелчок в районе лампы. Если разобрать голову вспышки, то в темноте можно увидеть голубые вспышки в лампе. Наличие щелчков и вспышек без всяких приборов говорит о том, что схема поджига в порядке.

[GeX]

никаких щелчков... иимпульсов нет...

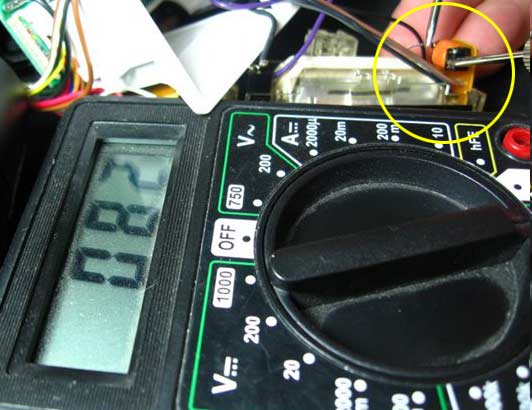

Замерил сопротивление катушки.



Это приемлемое? Потому как, помнится, более 100 ом должно быть... или я не прав?

[Vikt(or)]

GeX
замерил сопротивление поджигающего трансформатора на такой же вспышке - вторичная обмотка 79 ом, первичная 0,2 ом.

[Виктор Гелис]

GeX, сопротивление вторички нормальное. Думаю, нужно внимательно осмотреть плату головки на предмет обрывов, особенно, под черными накладками. Далее найти на плате тиристор поджига, SCR1, проверить этот тиристор.
И какое напряжение на конденсаторе поджига? Ёмкость конденсатора поджига измеряли?
Еще можно проверить сразу и лампу и схему поджига, если вместо IGBT, между коллектором и эмиттером впаять перемычку. При подаче на управляющий вход тиристора поджига напряжения +5 В через резистор 0,5-1 кОм, вспышка должна зажигаться на полную мощность.

И не забывайте разряжать конденсатор! И снимков плат побольше, выкладывайте через превьюшки, viewtopic.php?f=2&t=4

[GeX]

эх... у меня голова деревянная...

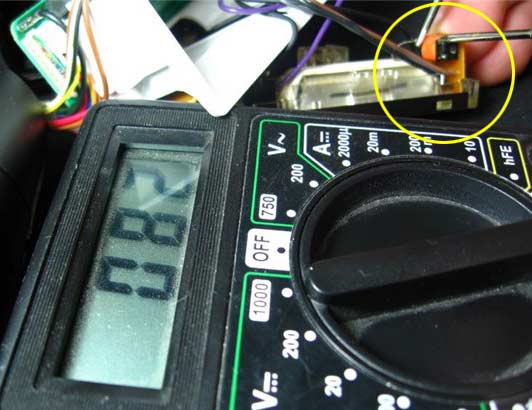

вторичная - 82 Ом
первичная - 0,7 Ом
Это нормально?

Вы уж простите за столь бестолковые вопросы. В основном работаю с объективами... вспышками сам редко занимаюсь, поэтому для меня это дело немного запущено...

какое напряжение на конденсаторе поджига?

337В
Вынул батарейки, подождал минуту, уже 300В и так далее... разряжается...
Кстати, сказали, что её намочили водой, но после этого работала месяца два.

[Виктор Гелис]

Если и с перемычкой "Коллектор-эмиттер"поджига не будет, то можно для проверки поджига напрямую закоротить анод и катод тиристора поджига.

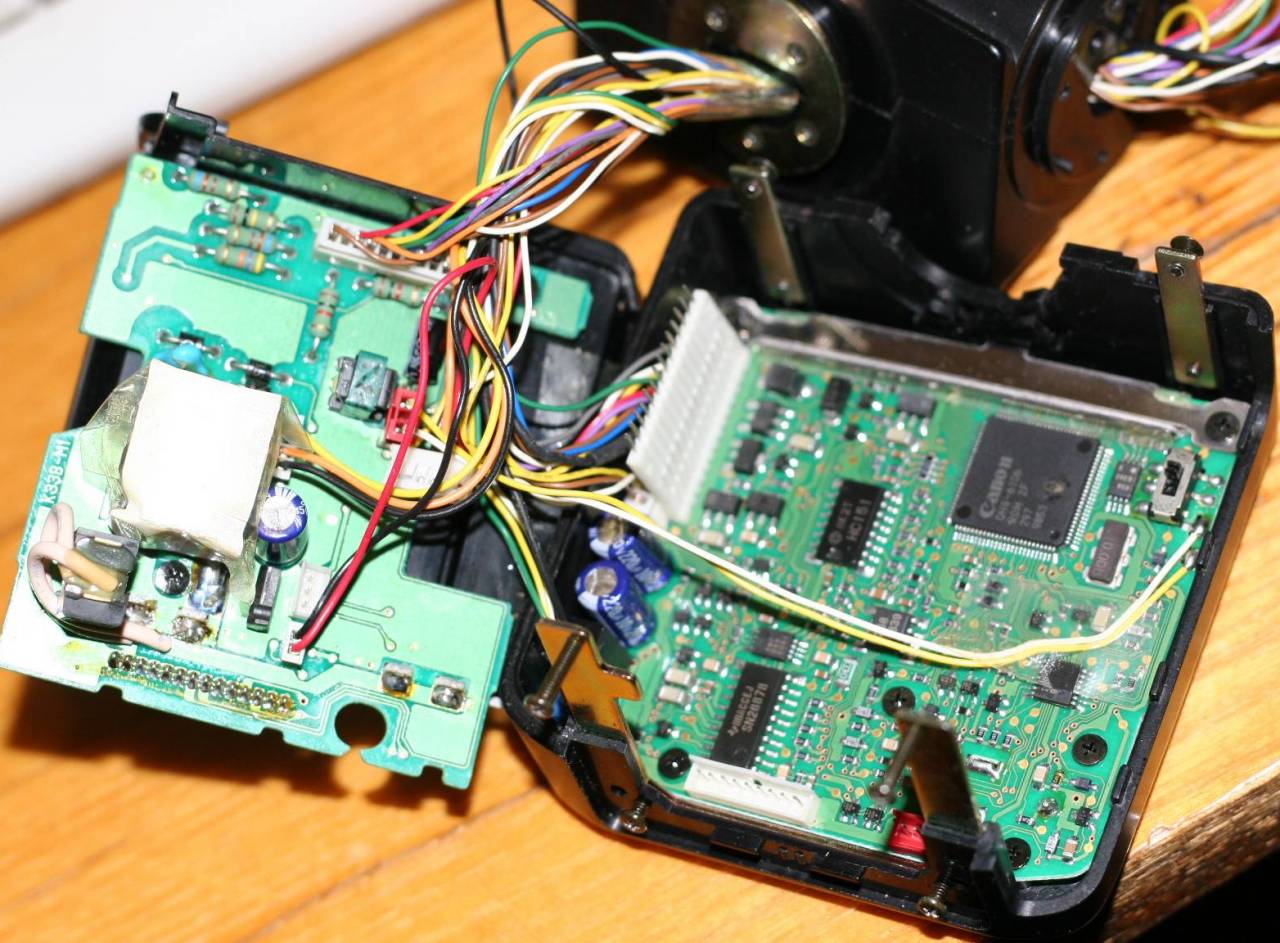

Сделайте снимки платы в головке с обеих сторон, так, чтобы номиналы читались на деталях. Помогу Вам определиться с деталями, где что.

[GeX]

- замыкание триода? Я на правильном пути?

Сделайте снимки платы в головке с обеих сторон, так, чтобы номиналы читались на деталях. Помогу Вам определиться с деталями, где что.

[Виктор Гелис]

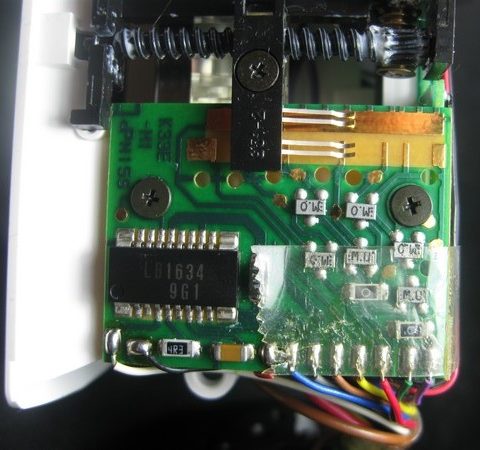

Вот этой платы http://gex-bbs.ru/photoparts/IMG_0164.JPG сделайте снимок с другой стороны с таким же качеством.

http://gex-bbs.ru/photoparts/IMG_0163.JPG - замыкание триода?

Возможно. Вообще говоря, этот тиристор (не триод) на схеме

обозначен как SCR2 и между управляющим электродом и катодом должно быть не меньше 0,8-1 кОм с учетом резистора R37. Анод и катод шунтируют дроссель L3 и между ними должно быть сопротивление дросселя, если он не выпаян из схемы. И этот тиристор, CR3AS, используется только в режиме стробоскопа и беспроводного управления, точно также, как в 580EX.

Измерьте сопротивление между эмиттером и коллектором и эмиттером и затвором IGBT-транзистора CT40TM.

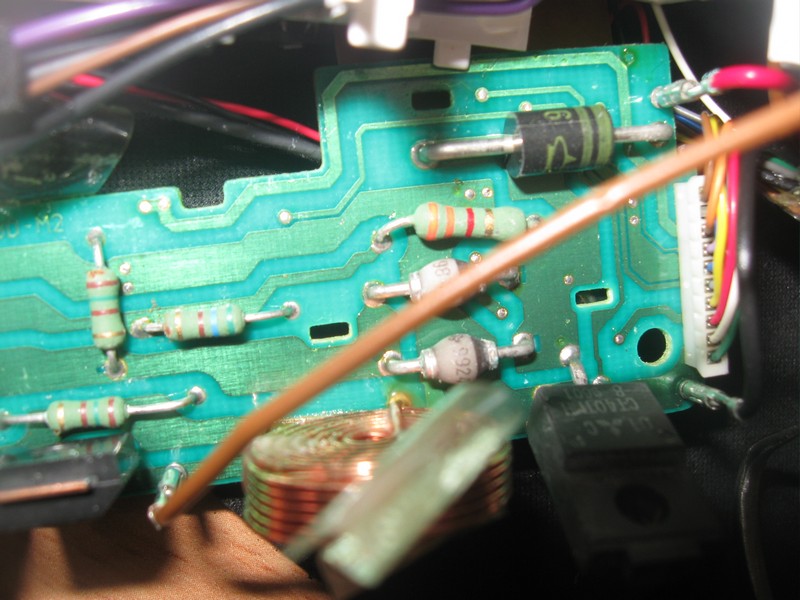

И нужно недостающее изображение левой стороны платы: http://gex-bbs.ru/photoparts/IMG_0167.JPG

[GeX]

сопротивление между эмиттером и коллектором = 52 кОм
и эмиттером и затвором = 101 кОм
IGBT-транзистора CT40TM

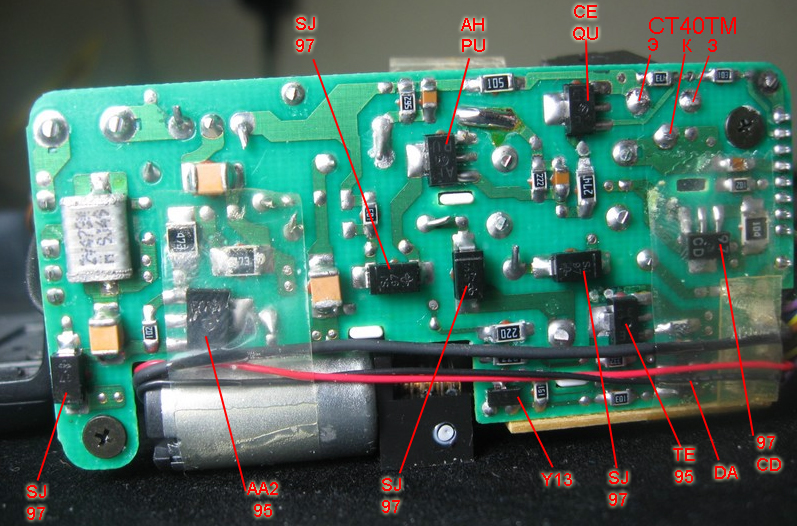

http://gex-bbs.ru/photoparts/IMG_0164.JPG - с маркировкой деталей
на левой стороне платы стоит разъём
http://gex-bbs.ru/photoparts/IMG_0171.JPG

[Vikt(or)]

GeX
вот теперь смотри - сначала надо было замкнуть между собой коллектор и эмиттер IGBT транзистора, чтобы исключить его неисправность. Об этом с самого начала говорилось:

Еще можно проверить сразу и лампу и схему поджига, если вместо IGBT, между коллектором и эмиттером впаять перемычку.

Потом если лампа всё равно не будет вспыхивать, то надо замкнуть поджигающий тиристор:

Если и с перемычкой "Коллектор-эмиттер"поджига не будет, то можно для проверки поджига напрямую закоротить анод и катод тиристора поджига.

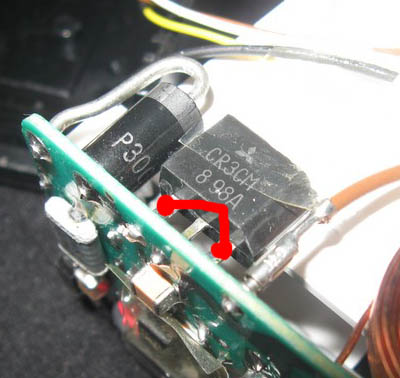

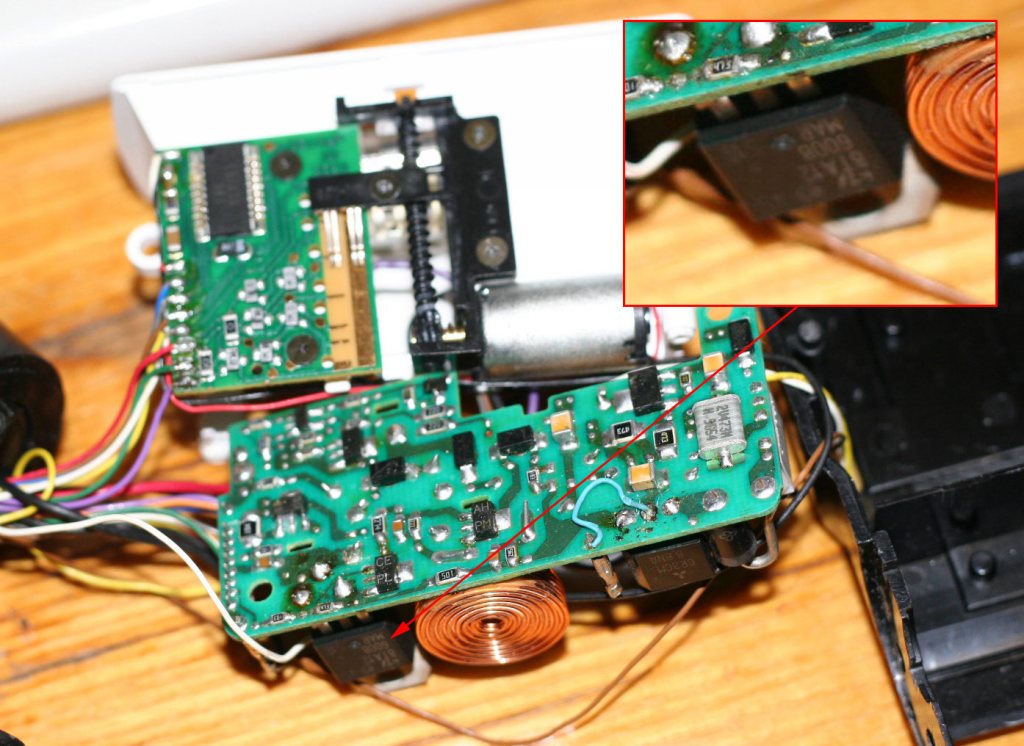

Этот тиристор находится ниже IGBT:

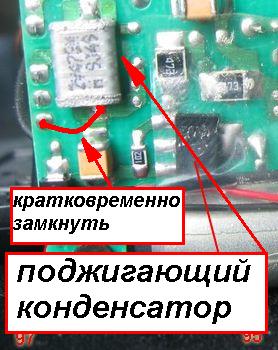

Замыкать надо левый и центральный выводы. Так как доступ к плате не очень удобный, то вместо замыкания тиристора можно замкнуть поджигающий конденсатор с выводом поджигающего трансформатора. Это удобно сделать тут:



С помощью этих замыканий проверяется работоспособность лампы, поджигающего трансформатора, поджигающего конденсатора, накопительного конденсатора и их цепей.

[GeX]

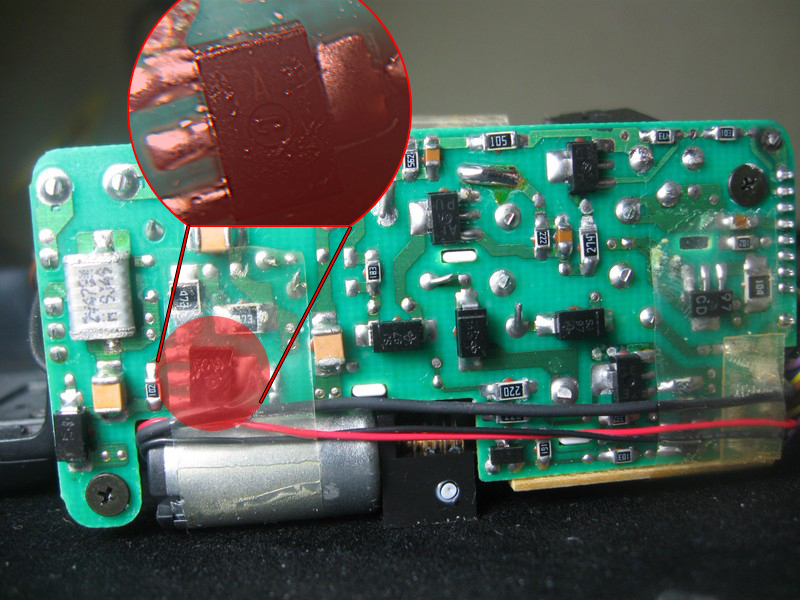

ничего не произошло кроме громкого "БАХ" и все мои перемычки унесли с собой один конденсатор на плате, который находится между резистрами 222 и 274...

[Vikt(or)]

Опишу что есть сейчас.
В личной переписке выяснилось что перемычка была из тонкого эмалированного провода. Если перемычка сгорела, значит лампа успешно пыхнула, просто импульс тока оказался не по силам проводочку
Для тех, кто потом будет это читать и проводить эксперименты на своей вспышке, будет полезно знать что перемычка на IGBT транзисторе должна быть достаточно толстой.

[AnToxin]

Продам вспышку с выгоревшей микрухой управления (вероятно высокое пробило, плохо были уложены провода) и цитирую Виктора Гелиса: "кто-то такой умный вместо IGBT транзистора поставил симистор BTA12" и она лупила всегда на полную... кому нада 550-ю ?

[Виктор Гелис]

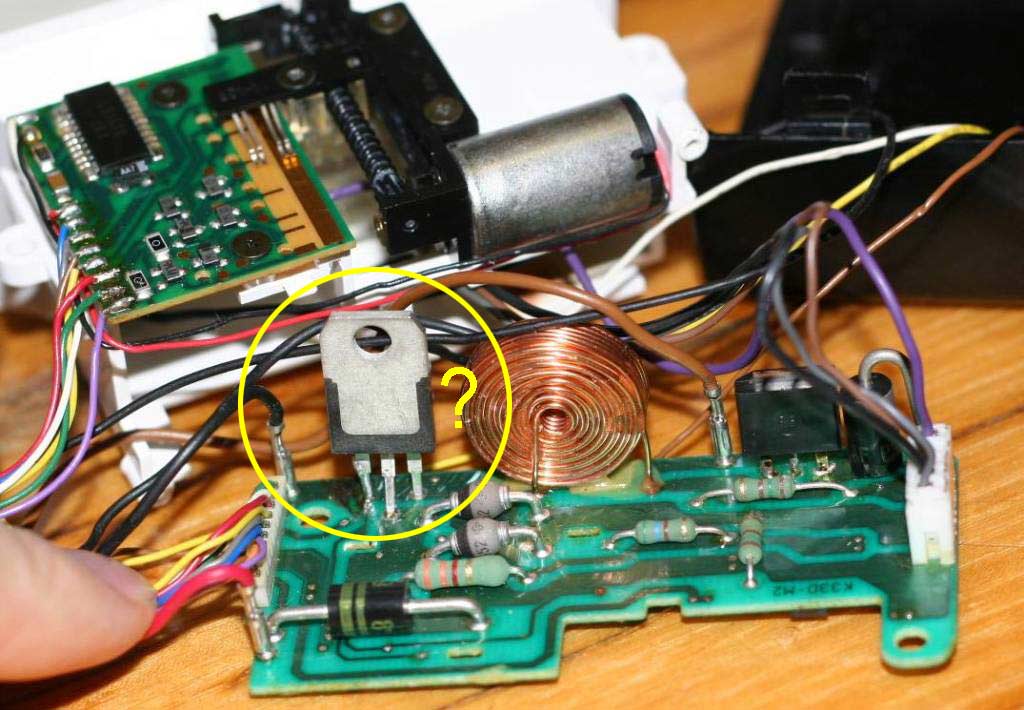

"кто-то такой умный вместо IGBT транзистора поставил симистор BTA12" и она лупила всегда на полную...

чтобы не было голословно, вот снимки, присланные AnToxin.

[KNV]

Приветствую.

Вот и у меня похоже труп .

Если без камеры то срабатывает на кнопку pilot только в e-ttl режиме на полную мощность. В остальных режимах, тишина. Если же на камере вспыхивает только в 1/128 не попадая в синхронизацию. При разборе на вид все цело - я так понимаю, что скорее всего умерла главная плата. И если кто-знает, кто в Питере занимается ремонтом сие штук?

[Kuzmick]

Замена IGBT транзистора на IRG4PC50U (за неимением другого):



KNV, я бы для начала прозвонил тиристор CR3CM и транзистор CT40TMH-8. Очень похоже на пробой IGBT. А то, что выглядит как вспышка на 1/128 - это разряд от поджигающего трансформатора

[Виктор Гелис]

прозвонил тиристор CR3CM и транзистор CT40TMH-8

Тоже начал бы с этого. Для проверки CR3CM надо его выпаять из платы или отсоединить один вывод дросселя, который стоит параллельно тиристору CR3CM. Также надо осмотреть дорожки на плате, особенно на стороне лампы, под черными наклейками.

[KNV]

KNV, я бы для начала прозвонил тиристор CR3CM и транзистор CT40TMH-8

Вместо CR3CM у меня CR3AS - прозвонил его и CT40TMH-8 пробоев нет.
Впринцепе у меня еще есть 540EZ с неисправным приводом зумирования. могу глянуть и попробовать пересодить силовую схему на 550-ую, и посомтреть.
)) Ну а так же если кто где поможет где искать дальше - буду признателен.

[Alexey Svetlov]

Добрый день. Сломалась 550fx. Симптомы: в режиме E-TTL дает только один импульс, при съемке с камеры кадр черный. В режиме MULTY тоже только один импульс. Если снимать в "мануале", мощность импульса регулируется.

Разобрал полностью, вроде все на месте, ничего не оторвано не нарушено.
Вышла из строя, вроде, после съемок на улице в роли ведомой.
Что делать, что искать?

П.С. При зарядке достаточно неплохо слышен свист, вроде, у друзей такого свиста на вспышках нет. При импульсе, иногда, небольшой дымок со стекла.

[Impulsite]

Здравствуйте, Alexey Svetlov!
Сначала убедиться, что на основном конденсаторе нет остаточного напряжения. Разрядить резистором величиной 0,5-1 килоОм 2-5 Ватт. Перед началом ремонта.
Далее, осмотреть лампу и, если есть малейшие трещинки, то менять лампу.
Проверить состояние транзистора IT1 (CT40TMH), нет ли короткого замыкания между коллектором и эмиттером?

[Alexey Svetlov]

Спасибо. Посмотрю...

[Сергей_М]

Здравствуйте всем... пробило лампу, есть небольшой след на ней, на плате под лампой следы бабаха(напротив двигателя)... сервиса в городе нет, везти далеко ((( возможно ли отправить в ремонт по почте? лампу заказал на ибее... идет, пешком... и есть ли шанс починить самому (паял несколько раз)))

[Impulsite]

Здравствуйте, Сергей_М!
Чтобы решить, можно ли отремонтировать, требуется хотя бы осмотреть аварийную вещь. Сфотографируйте лампу, платы. Постарайтесь выяснить, включается ли вспышка без лампы. Поджига, разумеется не будет, но какие-то функции при этом работоспособны могут быть. Некоторые признаки при таком обследовании могут указать на серьезные или наоборот, незначительные повреждения.
Короче, если вы будете нашими глазами и руками, тогда можно будет попытаться Вам помочь.

[IURII]

на плате под лампой следы бабаха(напротив двигателя).

Как пробило на плату?

[Nika]

Добрый день! Хочу сделать из нерабочей 550 - синхронизатор. Не работает лампа, точнее работает на полный импульс, а еще, на сколько я поняла, перерезана fiber line (похожа на провод черного цвета) Спасибо.
