Перевод Электроника В5-22 на автономное питание, есть схема

[and13th]

Приветствую всех.
Задумал перевести вспышку "Электроника В5-22" на автономное питание от 4 аккумуляторов, это 6 вольт.
Вспышка до этого ни разу не разбиралась, рабочая полностью.
Автомат управления длительностью видимо не работал как надо: движки обоих переменных резисторов в одном положении.

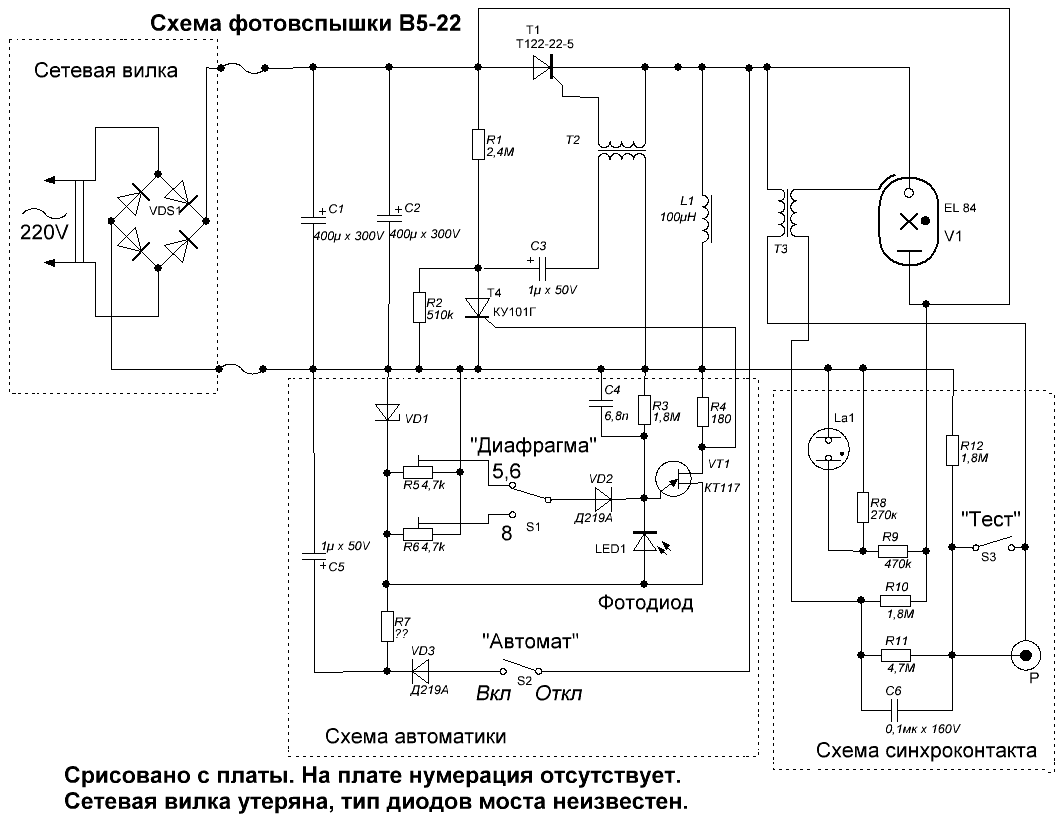

Схема срисованная с платы. Номинал стабилитрона пока не знаю, трансформаторы не выпаивал. Поэтому могут быть неточности в расключении обмоток. К вспышке должна быть сетевая вилка, она утеряна. В ней наверняка был собран диодный мост и может быть, пара помехоподавительных конденсаторов.

Подскажите пожалуйста схему преобразователя 6 - 300 вольт. Читал форум, схемы видел, но к какой либо одной не пришёл. Также будет сделана гальваническая развязка синхроконтакта для работы с Канон 600D.

---

Добавлено модератором, 17.01.2016: уточнённая схема Электроника В5-22, есть схема

[Impulsite]

Здравствуйте, and13th!
И, пожалуйста, помогите уточнить схему вспышки "Электроника ФЭ-14АУ". Как я вижу, сравнивая схемы Электроника В5-22 и ФЭ-14АУ, между ними много общего.
Прошу выложить Ваш sPlan-файл схемы Электроника В5-22.

[and13th]

Файл конечно. По полоскам расшифровал тип стабилитрона, добавил в схему: https://impulsite.ru/ctlg/sovet/electro ... d13th7.png

[sa137]

Схема срисованная с платы.

лампа включена параллельно тиристору - как она сможет работать?

[boras]

Читай impulsit'а: viewtopic.php?f=7&t=640
А то мне всё-равно не поверишь...

[and13th]

Извиняюсь, что задержал.
Ещё вчера поправил схему ФЭ-14.
Даю ссылку на рисунок одного из предложенных вариантов, в сПлане рисовать времени нет.
Поправил прямо в рисунке.



Изменения:
- R7 должен сидеть на минусе питания.
- Развязывающий трансформатор первичной обмоткой также на минусе.
- а вторичной обмоткой, нижний по схеме конец, на катод тиристора.
- фотодиод повернул на 180°
- и изменил номиналы ёмкости и резистора.
Вроде всё.

[Impulsite]

and13th, спасибо за исправления схемы Электроника ФЭ-14АУ. Наверное, понятно, что и у вашей вспышки подключение к сети сделано подобно. В схеме В5-22 не хватает серии резисторов перед диодным мостом.

Теперь к основному вопросу, о питании от 6 В батареи.
1) Почему выбрано напряжение 6 В, а не 12-14 В? Чем выше входное напряжение, тем эффективнее преобразователь и, соответственно, больше импульсов можно сделать при той же ёмкости батареи. Кроме того, более высокое напряжение позволяет использовать литий-полимерные аккумуляторы.
2) Проще строить преобразователь на уже имеющемся трансформаторе, чем самостоятельно мотать трансформатор. Сейчас стало довольно проблематично найти подходящий обмоточный провод. Лучше даже использовать готовые узлы. Например, от какой-то старой вспышки, типа Vivitar 283, 285HV, AcmePower 138, Sigma EF-500 и подобных с конденсатором на 1000-1400 мкФ 330-350В. Это при 800 мкФ вспышки В5-22 даст небольшой выигрыш в скорости заряда.

[and13th]

О преобразователе.
Склонен делать двухтактный. Когда то в начале 2000 годов, понадобилось что то делать в гараже где нет света. Используя силовой трансформатор на 650 ватт, переделал ему вторичку, собрал такой вот генератор 50 Гц. Полевиков с изолированным затвором тогда не было у меня, поэтому первая попытка была с 12 штуками П210 в каждом плече. Схема запустилась, но была без датчика перегрева, в результате вылетели все 24 транзистора.
После замены П210 на КТ825 по три в плечо, устройство иногда запускаю и сейчас.
Тянет болгарку на 600 ватт.



Думаю, её же и использовать, только на частоте повыше.

Где то дома лежат остатки В5-24, тут на форуме есть её схема. В принципе она ничего была, но с обратноходовыми схемами в наладке не сталкивался.
Про питание от 12 вольт.
Та же В5-24 на аккумуляторах Д-0,55 позволяла от одного заряда отснять одну пленку 36 кадров, с выключениями тумблером в перерывах. Потом скорость заряда ёмкости падала конечно.
Меня устроит вариант с аккумуляторами размера даже ААА. От китайских светодиодных фонариков есть прекрасные боксы под этот размер, на три аккумулятора. Пусть их будет 2 штуки, по три аккумулятора.

Начинку В5-22 отвечающую за автомат, с платы можно и убрать, тогда там появится куча места.

Скажите, а от комп блоков питания, трансформаторы никакие не подойдут готовые? Их полно. С вспышками никак, нет их просто у меня ломаных.

[Impulsite]

От комп. блоков питания трансформаторы трансформаторы обычно большие, там и мощности другие, нежели во вспышках.
Вот почитайте рекомендации от ф. Fairchild: IGBT Application Note For Camera Strobe (AN-9006) - там имеется схема преобразователя на основе таймера NE555 и полевого транзистора с низким сопротивлением открытого канала. Схема старая, сейчас такие детали и не найдешь, наверное, но есть современные аналоги, с лучшими параметрами.
И этот преобразователь подробно изучал коллега sa137 в теме: Тестовый стенд конструктора вспышек под источник питания 12 Вольт. Но там есть схема и на 6 Вольт с транзистором, управляемым напряжением 12-20 В. Насколько я понимаю, требуется под свойства трансформатора подобрать рабочую частоту и скважность сигнала на выходе генератора.

[boras]

...
О преобразователе.
Склонен делать двухтактный...
...

...

Есть пара нюансов:

- ёмкость аккумуляторов при токе разряда численно равному его паспортной ёмкости падает в два-три раза;
- не всё так просто с зарядным инвертором! Как вы будете ограничивать ток заряда? Как с стандартной схеме - резистором? Тогда потеряете ещё половину ёмкости аккумулятора от той трети, что осталась по первому пункту, на тепло!

Выход (по второму пункту)- ставить на выходе вашего "двухтактного..." индуктивность, а в схему формирования управляющих импульсов вводить ШИМ по выходному току и напряжению.

По первому пункту оптимального решения нет - только повышать напряжения питания инвертора. Некоторые креативные любители яростно рекомендуют использовать везде и всегда литий-железо-фосфатные аккумуляторы - типа они в их метровых вертолётах-игрушках используются, а потому токи большие допускают, но привести разрядные характеристики этих аккумуляторов они отчего-то стесняются.
Кстати, надёжность этих аккумуляторов существенно ниже обычных.

Схема, что "изучал коллега sa137" - viewtopic.php?f=23&t=236 - тоже не лишена неприятностей! Ну, нет там режима стабилизации тока, даже ограничения тока нет, что жизненно необходимо для источника предназначеного для заряда ёмкости. Ток силового транзистора у него ограничиватся на уровне максимального разрядного тока аккумулятора!

Т.е., к чему я это всё... А к тому, что простые схемы, что годятся для болгарки, здесь не катят! Не надо изобретать "велосипед"! Есть уже отработанные схемотехнические решения, которые используются в серийных внешних зарядниках для накамерных вспышек! Ничего лучше пока нет и в ближайшее время не будет!

[simple]

Если не лень собирать с нуля, то вот руководство по преобразователям на недорогих микросхемах: MC34063 и µA78S40: http://www.intusoft.com/onsemipdfs/an920-d.pdf
