USB Логический анализатор на CY7C68013A (8 каналов)

[sa137]

USB Логический анализатор на CY7C68013A

подробно обсуждение здесь:
http://kazus.ru/forums/showthread.php?t ... 8%E2%EA%E0

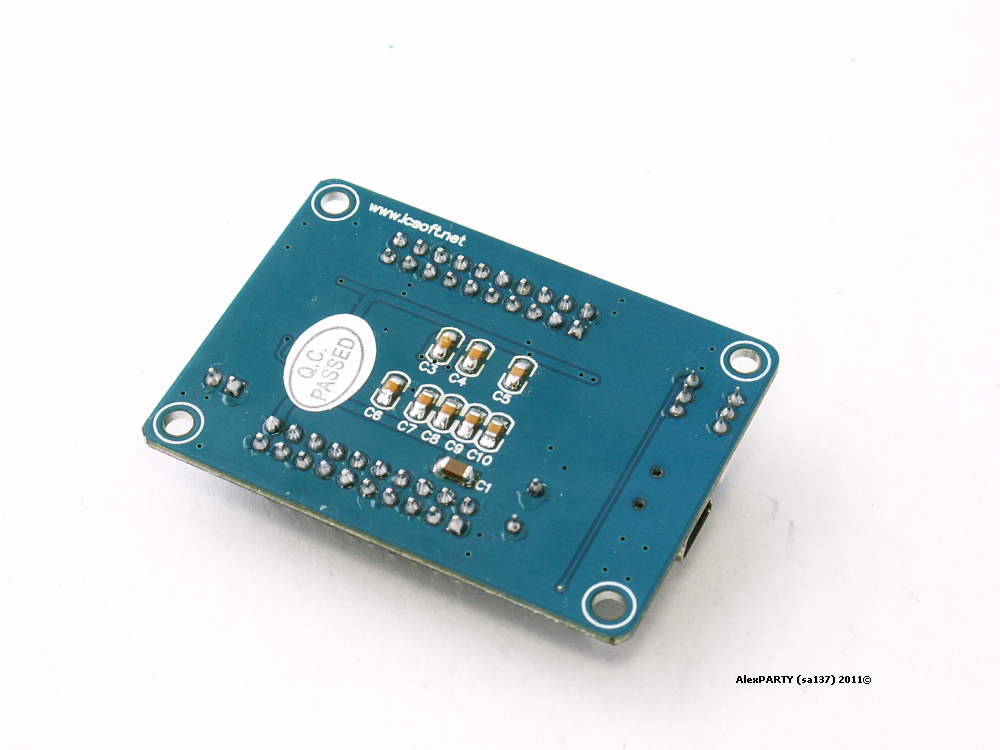

купил на ибее такую платку:


сделал "дочерную" для развязки и согласования уровней (на платке 3.3В)
использовал то, что было под рукой - 74AHC514. важно - эта серия допускает входное напряжение до 6 вольт при питании 3.3В !!

(внизу сделал место для тестовой пайки мелких резисторных сборок )


кабель подключения (шлейф для game port от старых материнок) - на высоких есть наводки на не подключенные провода.


первые тесты - управление дравером шагового двигателя LB1845:


в платку софт можно заливать любой, мне первым попался этот:
http://www.saleae.com/downloads/

последняя версия 1.1.9 не работает (у меня по крайне мере) - падает и просит перезапустить железо. Версия Windows-only 1.0.33 - работоспособна.

[sa137]

На днях "сочинял" термометр на термопаре.

Использовал MAX6675. Анализатор здорово помог решить проблему с моим бестолковым программированием.

Общее тактирование



Данные опроса - температура термопары 32 градуса.



Данные опроса - температура термопары 65 градуса.

[digitalr]

На Dealextreme сейчас есть подобное пo довольно сносной цене:

USB Saleae 24MHz 8-CH Logic Analyzer USD$ 11,70
Logic Analyzer w/ DuPont Lines and USB Cable for SCM - Black USD$ 11,70
Ну и заодно для комплекта
Plastic Multimeter Flat Test Hook Clip Grabbers for PCB SMD IC - Green (20-Piece) USD$ 4,60

Koгда приедет посылка, если интересно, расскажу подробнее.

[sa137]

приехало барахло?

[digitalr]

У меня прям праздник (тьху*3) намечается.
Вчера приехала пленочная маска.
Сегодня, по идее, (по треку оно уже на центральном почтовом отделении) должны прибыть клипсы и USBee. А послезавтра и Saleae.

[digitalr]

Интересно у нас почта все-таки работает.
По треку - оно на отделении уже два дня.
Если верить почте - фиг там. Нету ничего.
Порыкал аки тигра - одну посылку нашли. За второй завтра пойду с распечаткой трека. Пусть только попробуют замутить.

Хотя, откровенно говоря, ее могу и подождать. Основное (логический анализатор-клон Saleae и клипсы) в той посылке которую забрал.

Быстренько проверил на работе - работает. Как ни парадоксально.
