Электроника ФЭ-30, есть схема

Непрочитанное сообщение Impulsite » 17 окт 2015, 10:55

Вспышка из советской эпохи Электроника ФЭ-30.
Отсканированные страницы "Руководства по эксплуатации": http://zuborobo.livejournal.com/680345.html.
Питание: 4 элемента питания типа "А-316" "Прима" (1,5 Вольт, тип AA), или сеть переменного тока 220 в посредством блока питания "Электроника БПФ-30".
Время готовности вспышки: от элементов А-316 - 10 сек., от аккумуляторов НКГц-0,45 - 6 сек., от сети (220 В) или "БПФ-30" - 12 сек.
Угол излучения верт./гориз. - 30/55°.
Количество импульсов излучения: от элементов "А-316" - 150, аккумуляторов НКГц-0,45 - 90.
Длительность импульса света - 0,5-600 мкс.
Угол поворота - вправо - 180°, влево - 90°, вверх - 90°, вниз - 15°.
Масса: - 0,1 кг


Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение

Не в сети
новичок
Сообщения: 7
Стаж 1 год 1 месяц

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Drongo » 21 май 2019, 19:44

Добрый вечер!
Я волею судеб стал обладателем данной вспышки Электроника ФЭ-30. Она была новой в запечатанной упаковке, с ней был и блок питания. Включил в сеть засветился светодиод на блоке питания. При нажатии на кнопку "проверка" светиться светодиод "готовн". В инструкции к ней указано, переключить выключатель в режим включения, должен загореться светодиод, и нажать кнопку "тест" должна произойти вспышка, но этого не происходит. Светодиод о готовности горит, а вспышка не происходит. Проживаю отдаленно от мастеров, которые могут ее продиагностировать и отремонтировать. Пересылать в ремонт, везти ее куда-то и т.п. не вариант. Поэтому прошу дистанционно помощи в поиске неисправности и ремонта. Посоветуйте, что делать. Я начал с того, что разобрал ее. Проверил мультиметром, что на конденсатор К50-17 560 мкф 400 в, при включении приходит постоянное напряжение 304-306 вольт. При выключении вспышки напряжение падает до 0 секунд за 30. То есть заряд на конденсатор поступает, а при нажатии кнопки "тест" на контактах небольшая проскакивает искра, а вспышка не срабатывает. Нашел я другой иностранный конденсатор современный с параметрами 560 мкф 400 вольт, заменил и то же самое. конденсатор заряжается, разряжаться стал гораздо медленнее, но вспышка все равно не срабатывает. Что делать дальше? Посоветуйте. Хочется попробовать отремонтировать своими силами, опираясь на ваши советы. Спасибо!

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Impulsite » 21 май 2019, 20:10

Здравствуйте, Drongo!

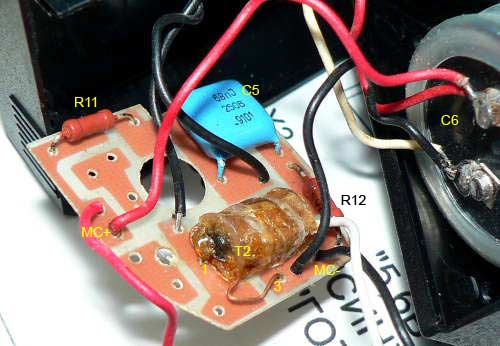

  1. Сначала надо бы проверить прозвонкой с растяжением провода, которые к лампе идут, на наличие/отсутствие скрытого перелома. Затем конденсатор C5 0,068 мкФ 250 В заменить на аналогичный 0,1 мкФ 400 В. И при полусумрачном освещении понаблюдать нет ли искрения по воздуху между близко расположенными токоведущими дорожками платы https://impulsite.ru/ctlg/sovet/electro ... 46556c.jpg.
  2. И посмотрите б/у фотомыльницы откуда можно было бы заимствовать трансформатор поджига. Но это в случае, когда всё будет перепроверено, а поджиг не восстановится.
  3. Бывает и так, что лампа некачественная или разгерметизировалась. Исправность лампы можно проверить пьезоподжигом.
    viewtopic.php?p=24428#p24428
    Другой способ проверки - подключение лампы к заведомо исправной вспышке с конденсатором не больше, чем 500...800 мкФ.
Дополнительно: обмотка лампы viewtopic.php?p=818#p818

Не в сети
новичок
Сообщения: 7
Стаж 1 год 1 месяц

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Drongo » 21 май 2019, 21:29

Большое Вам спасибо! Обязательно все проверю по Вашим рекомендациям!!! Отпишусь потом!

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Impulsite » 22 май 2019, 15:43

Пока ищете неисправность, старый советский конденсатор отдельно подключите к электросети через резистор 10 кОм 1-2 Вт по схеме https://impulsite.ru/ctlg/flash/test.png, чтобы он восстановился: "Формовка и тренировка конденсаторов".

Не в сети
новичок
Сообщения: 7
Стаж 1 год 1 месяц

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Drongo » 22 май 2019, 18:27

Хорошо! Спасибо Вам большое!

Не в сети
коллега
Сообщения: 231
Стаж 7 лет 9 месяцев
Откуда: Екатеринбург

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Martemyanovich » 23 май 2019, 09:03

Формовка ... , но Клиент пишет, что на конденсаторе 300+V в наличие, надо проверить наличие этих V непосредственно на лампе. Коли и там есть вольтЫ, проблема либо в лампе, либо в поджиге, Я бы сперва попробовал поджечь при помощи пьезозажигалки, а там уже - по результатам.

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Impulsite » 23 май 2019, 10:04

А сколько лет тот конденсатор пролежал без заряда? Лет 30, по меньшей мере...
проблема либо в лампе, либо в поджиге
Это верно, но, говоря вообще, разряда в лампе также может не быть (при исправном поджиге), если в основном конденсаторе внутренний обрыв или ESR намного больше нормы. И мультиметр даже покажет наличие напряжения на таком конденсаторе и на выводах лампы. Правда, эта возможная причина, вроде бы проверена и исключена вторым, более свежим конденсатором.

Не в сети
новичок
Сообщения: 7
Стаж 1 год 1 месяц

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Drongo » 24 май 2019, 08:53

Добрый день, спасибо всем!
Сама вспышка произведена в мае 1994 года. Произвел замеры напряжения, которое приходит на выводы лампы, напряжение такое же, что и на выводах конденсатора, на сегодняшний день это 363-364 вольта. Сейчас стоит не родной конденсатор к50-17, а иностранный, новый, с теми же параметрами 560 мкф 400 вольт постоянный.
Пьезоэлементом от зажигалки я проверил на выключенной вспышке с разряженным конденсатором, что при разряде пьезоэлемента ни какой вспышки не происходит, проверил это на каждом выводе лампы. То же самое проверил и на включенной вспышке с заряженным конденсатором. Тот же самый эффект. Вспышка не происходит. Но при заряженном конденсаторе между пьезоэлементом и выводом лампы проскакивает хорошая электродуга. Вспышки нет. При проверке я провода от лампы не отпаивал. И проверял выводом от пьезоподжига зажигалки, одним его единственным выводом-проводом который выходит из нее. К металлическому пятачку пьезоэлемента второй провод (в этой схеме он черный https://impulsite.ru/ctlg/instrum/trigger/alex_4145.jpg) не подпаивался.
Таким же образом, как проверял лампу вспышки, я проверил светодиодную лампу 220 вольт, выкрученную из патрона, при проверке она подсвечивалась при разряде на каждый из ее выводов. Светодиодная лампа срабатывает от пьезоподжига, а лампа вспышки нет. Не знаю может что-то не правильно проверял.
Радиодеталей для восстановления формовки тренировки родного конденсатора К50-17, у меня пока нет, на следующей неделе наверное привезут.
Спасибо!

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Impulsite » 24 май 2019, 10:18

А что там по другим пунктам: viewtopic.php?p=31577#p31577 ?

Не в сети
новичок
Сообщения: 7
Стаж 1 год 1 месяц

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Drongo » 24 май 2019, 13:37

По п.1
1.1 Провода обрыва не имеют.
1.2 конденсатор C5 0,068 мкФ 250, сейчас только заменил на аналогичный 0,1 мкФ 400 В. После этого включил в сеть и через пару секунд (наверное после зарядки основного конденсатора) послышался щелчок с нижней платы куда вставляется сетевой шнур, и от туда же запах гари, я выключил от сети. Нажал тест, проверил пьезо, лампа не срабатывает. Повторно включил в сеть, сейчас индикаторные лампы о готовности вспышки не работают. Замерил напряжение, при включении в сеть везде, то есть на основном конденсаторе и лампе, напряжение приходит 360 вольт, на конденсаторе C5 сейчас 77 вольт. После того как я услышал щелчок и выключил сеть тоже замерял напряжение, по-моему везде было 360 вольт в том числе и на конденсаторе C5. А сейчас повторно включая в сеть на основном конденсаторе и лампе 360 а на конденсаторе С5 77 вольт.

По п. 2
Фотомыльницу пока не нашел.
По п. 3 Пьезоподжигом пробовал не получается или может не верно делаю. Заведомо исправной вспышки не имею.
Обмотку лампы пока не делал.
Спасибо!

Не в сети
новичок
Сообщения: 7
Стаж 1 год 1 месяц

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Drongo » 24 май 2019, 16:03

Нашел детали для восстановления старого советского конденсатора К50-17, и подключил к электросети через резистор 10 кОм 2 Вт по предложенной выше схеме.

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Impulsite » 24 май 2019, 19:00

Drongo писал(а):
24 май 2019, 16:03
К50-17, и подключил к электросети через резистор 10 кОм 2 Вт по предложенной выше схеме.
Диод какой использовали?
И покажите на фото, что сгорело на плате в области разъёма.
И ещё вопросы:
1) вы предполагаете работать только от сети через БПФ-30 или также без блока питания, используя аккумуляторы/щелочные батареи?
везде было 360 вольт
2) Покажите на фото, как вы измеряете. Чтобы было видно прибор и точки подключения щупов. Что-то слишком большие напряжения у вас получаются.

Не в сети
новичок
Сообщения: 7
Стаж 1 год 1 месяц

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Drongo » 24 май 2019, 19:17

Диод использую VD1 1N4007
Вспышку предполагал использовать от сети большей частью.

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Электроника ФЭ-30, есть схема

Непрочитанное сообщение Impulsite » 27 май 2019, 19:04

Для работы от сети можно припаять сетевой провод с вилкой и токоограничивающим резистором и выпрямительным диодом напрямую к схеме вспышки, обходясь без блока питания БПФ-30. Если вам это интересно, могу нарисовать, как это сделать.
