Raylab Freez II (RS-500RC)

Непрочитанное сообщение SAAB_99 » 2 дек 2017, 02:53

Добрый день!
Столкнулся с проблемой. Имеется прибор Raylab Freez II (RS-500RC). Аккумуляторный китайский свет, довольно редкий гость... 440 Дж.
Аналог (клон) Cononmark GE 5 http://www.google.ru/search?newwindow=1 ... 6ATF4ZX4Dw

Так вот вопрос: нигде не могу найти импульсную лампу на эту вспышку. Она какой-то мудреной спиральной формы, с широко разнесенными контактами. При этом сайт рейлаб предлагает для этой модели обычную кольцевую трубку с контактами рядом.
Может кто знает где добыть? Или хотя бы как называется такая...

Заранее спасибо!

Изображение Изображение

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC), замена лампы

Непрочитанное сообщение Impulsite » 4 дек 2017, 07:50

Здравствуйте, SAAB_99!
Может вам повезет, если поискать по словам "Impact Flashtube for LiteTrek 4.0 Flash 400Ws" и ещё "Impact 10052600". Картинки подобной лампы встречаются в паре мест.
А мне интересно узнать точнее размеры лампы и получить фото посадочного места.
А также узнать прозвонкой распайку разъёмов кабеля между лампой и блоком питания для сравнения с подобной вспышкой: viewtopic.php?p=20685#p20685.

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Raylab Freez II (RS-500RC), замена лампы

Непрочитанное сообщение slavjan » 1 мар 2018, 11:21

Здравствуйте, в такой же вспышке первой версии погорели транзисторы, по маркировке не получилось найти(((, может кто чем поможет).

https://yadi.sk/i/1BplRHq73Stdks

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC), замена лампы

Непрочитанное сообщение Impulsite » 1 мар 2018, 21:15

Привет, slavjan!
Эти транзисторы управляют длительностью импульса? Может просто проверить исправность драйвера, цепей питания драйвера и поставить какой-то из уже известных IGBT? Известно по какой причине эти сгорели?

Ниже транзистор из аналогичного Cononmark. Явно какой-то из актуальной линейки, но перемаркирован. :)

Изображение Изображение

Из темы Impact Litetrec 4.0 сломан разъём питания

Изображение Изображение

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение slavjan » 13 мар 2018, 14:46

Вроде один и тот же, а импульсные токи отличаются):

http://docs-europe.electrocomponents.co ... 33aba2.pdf
https://alltransistors.com/pdfview.php? ... _rectifier

Кому верить?))) 360А и 120А как-то сильно отличается)

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 13 мар 2018, 15:04

На сайте Digikey спецификация с ICM⩽360 А.
Но не возбраняется уточнить этот параметр непосредственно у Infineon Technologies.
И косвенно: транзисторы послабее IRG4PC50W имеют 220 А, IRG4PC50F - 280 А. Поэтому для IRG4PC60F число 360 А, вероятно, ближе к реальности.

И, наверное, надо бы подумать об установке на транзисторы небольших тонких алюминиевых пластин в качестве радиаторов. Место, кажется есть свободное? Представляется 3 пластины на фланцах транзисторов, стянутые одним длинным винтом.

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение slavjan » 13 мар 2018, 15:21

Заказал 2е, на 280А, придут, поставлю, проверю. ))

По какой причине сгорели родные, неизвестно (, максимальное напряжение 330В,
Драйвер выполнен по такой схеме, примитивно: https://yadi.sk/i/srPOK5OM3TKPKJ


транзисторы должны стоять с большим током, разряжаются через них 3и конденсатора
на 2400мкФ заряженные до 330В, разряд только через лампу, дросселя нет.

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 13 мар 2018, 15:33

На мой взгляд надо бы привести номиналы затворных резисторов в соответствие с допустимыми токами затворов новых транзисторов. 100 ом - это необычно много. И это вероятная причина аварии.
разряд только через лампу, дросселя нет.
У такой лампы http://impulsite.narod.ru/parts/tube/he ... 9_7685.jpg динамическое сопротивление достаточно велико и без дросселя. Наверное, можно пока вместо транзисторов поставить шунт с нормированным сопротивлением и померить ток лампы с помощью шунта. Лишь бы поджиг был независим от IGBT.

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение slavjan » 13 мар 2018, 15:38

меня ещё смущают два по 20К, затворы я так понимаю заряжаются не только через 100ом, но и через 2по20К=10К

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 13 мар 2018, 15:41

Да, это нонсенс. Но, может быть это схема драйвера не вся?

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение slavjan » 13 мар 2018, 15:43

я конечно ещё проверю, но вроде правильно срисовал(

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 13 мар 2018, 15:45

Фотографии плат желательны. Если не на внешний сервер, то на почту info@imp...te.ru

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение slavjan » 13 мар 2018, 15:47

уже делаю)

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 13 мар 2018, 15:51

И общее устройство внутри, размеры разъёма для батарейного питания, распайка (и расцветка) проводов кабеля, цоколевка разъёмов питания на БП FREEZ BP-2 KIT. В общем, всё интересно.

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение slavjan » 13 мар 2018, 16:36

Пока так, буду добавлять постепенно):
https://yadi.sk/d/icJa49i23TKaum

Только это 1-я версия!!!

Добавил ещё.

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 20 май 2018, 12:34

slavjan, привет!
Интересно узнать, как прошла замена IGBT в этой вспышке. Можете поделиться результатом?

Не в сети
коллега
Сообщения: 124
На форуме с 5 сен 2015, 07:04
Откуда: Новосибирск

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение slavjan » 20 май 2018, 19:14

Да пока не однозначно... поставил три новых IRG4PC50F, при проверке всё работает, но клиент до сих пор не забрал и соответственно проверки в боевых условиях ещё не было, лежит ждёт)).

Не в сети
гость
Сообщения: 1
На форуме с 24 окт 2019, 20:52

Cononmark GE 5.0 / RAYLAB FREEZ II RS-500RC

Непрочитанное сообщение Игорь991 » 24 окт 2019, 21:00

Являюсь владельцем Такого рейлаба, вспышки еще живые и отлично работающие. А пускатели-пульты - умерли. Может кто то сталкивался - можно где-то их купить отдельно? Перерыл интернет - не нашёл. Или может кто-то чинил такой пульт и знает от чего они мрут и как их воскрешать?

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 25 окт 2019, 13:35

Здравствуйте, Игорь991!
Если можно, сделайте фото этих пускателей. И какие симптомы наблюдаются? Как определили, что именно "пускатели" неисправны?

Не в сети
новичок
Сообщения: 5
На форуме с 21 ноя 2019, 17:43

Зависает FreeZ RS-500RC

Непрочитанное сообщение deucel » 22 ноя 2019, 16:42

Доброго утра дня

Быть может кто подскажет в какую сторону искать.
Есть FreeZ RS-500RC (первая версия) вне зависимости от источника питания (сеть, батарейный блок) и мощности вспышки (на минимуме или максимуме), через кнопку тест или синхронизатор - через некоторое количество вспышек зависает. Т.е. экран продолжает светиться, но вспышка ни на что не реагирует, при этом достаточно кнопкой питания отключить и сразу включить, после этого ещё работает некоторое количество пыхов. Субъективно показалось, что пока блок холодный, то работает дольше до зависания в отличии если его уже отключал/включал. Устанавливал новую лампу - результат не меняется.
Отдавал посмотреть знакомому, профессионально занимающимся ремонтом бытовой техники, он ничего подозрительного не заметил, упомянул только, что по внешнему виду ему не понравились два высокочастотных конденсатора, но проверить у него их нечем и маркировки на них не видно.

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 22 ноя 2019, 20:04

Здравствуйте, deucel!
Пользуясь поджигом через радио- или светосинхронизатор (это чтобы нажатие кнопки "Test" не маскировало звуки внутри вспышки), прислушайтесь в тишине, слышны ли внутри зависшей вспышки слабые щелчки или что-то подобное при попытках поджига. Обычно, работа исправной схемы поджига (даже когда лампы нет) проявляется еле слышными щелчками.

И ещё, я бы предложил сделать серию проверок: то же самое число пыхов, которое наблюдается до зависания, но в каждой серии увеличивать интервалы между импульсами. Предполагаю, что это поможет выяснить, связана ли такая неисправность с перегревом деталей. Т.е. если при некотором интервале импульсов зависания прекратятся, то будем открывать и изучать, что греется, будем искать причину уже более предметно.
Сообщите, пожалуйста, что вам удалось выяснить подобным тестом.

Также было бы очень хорошо, если бы вы смогли отфотографировать процесс разборки и внутреннее устройство моноблока. Печатные платы, каждую с обеих сторон и связи (провода, шлейфы) между платами. Ну, как вы могли видеть в других темах.

Не в сети
новичок
Сообщения: 5
На форуме с 21 ноя 2019, 17:43

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение deucel » 26 ноя 2019, 09:36

Impulsite писал(а):
22 ноя 2019, 20:04
Также было бы очень хорошо, если бы вы смогли отфотографировать процесс разборки и внутреннее устройство моноблока. Печатные платы, каждую с обеих сторон и связи (провода, шлейфы) между платами.

Провел вчера ряд тестов, питание - батарея, светоловушка:
первый раз зависла сразу на втором поджиге (1/4 мощности)
после отключения/включения отработала около 30 раз, потом пару раз по 4 и после этого раз 20 и т.д., четких границ нет.
проверил на (1/128) результат аналогичный, т.е. это не похоже на перегрев.
Разные промежутки между вспышками также не выявили закономерности, с длинными промежутками может на 3 раз зависнуть или отработать раз 15 на быстрых последовательных поджигах.

При зависании вспышку можно отключить кнопкой и включить/выключить светоловушку (загорается индикатор), но больше реакций на управление нет, в это время никаких щелчков во вспышке не слышно. (пример зависшего состояния на фото)

Вчера возможность сделать фотографии была только на телефон, прошу прощения за качество.
Разбирал пока только заднюю часть вспышки.

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение Impulsite » 26 ноя 2019, 22:47

deucel писал(а):
26 ноя 2019, 09:36
Вчера возможность сделать фотографии была только на телефон, прошу прощения за качество.
Жаль, время зря потеряли. Ни фото не видно ни дорожек толком, ни маркировки деталей... Подожду, может нормальная камера и освещение в руках будет.

Не в сети
новичок
Сообщения: 5
На форуме с 21 ноя 2019, 17:43

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение deucel » 27 ноя 2019, 09:02

Будет, просто на это надо время, поставить свет и камеру на штатив :)
Может и до выходных успею.

Не в сети
новичок
Сообщения: 5
На форуме с 21 ноя 2019, 17:43

Re: Raylab Freez II (RS-500RC)

Непрочитанное сообщение deucel » 1 дек 2019, 15:50

Impulsite писал(а):
26 ноя 2019, 22:47
deucel писал(а):
26 ноя 2019, 09:36
Вчера возможность сделать фотографии была только на телефон, прошу прощения за качество.
Жаль, время зря потеряли. Ни фото не видно ни дорожек толком, ни маркировки деталей... Подожду, может нормальная камера и освещение в руках будет.

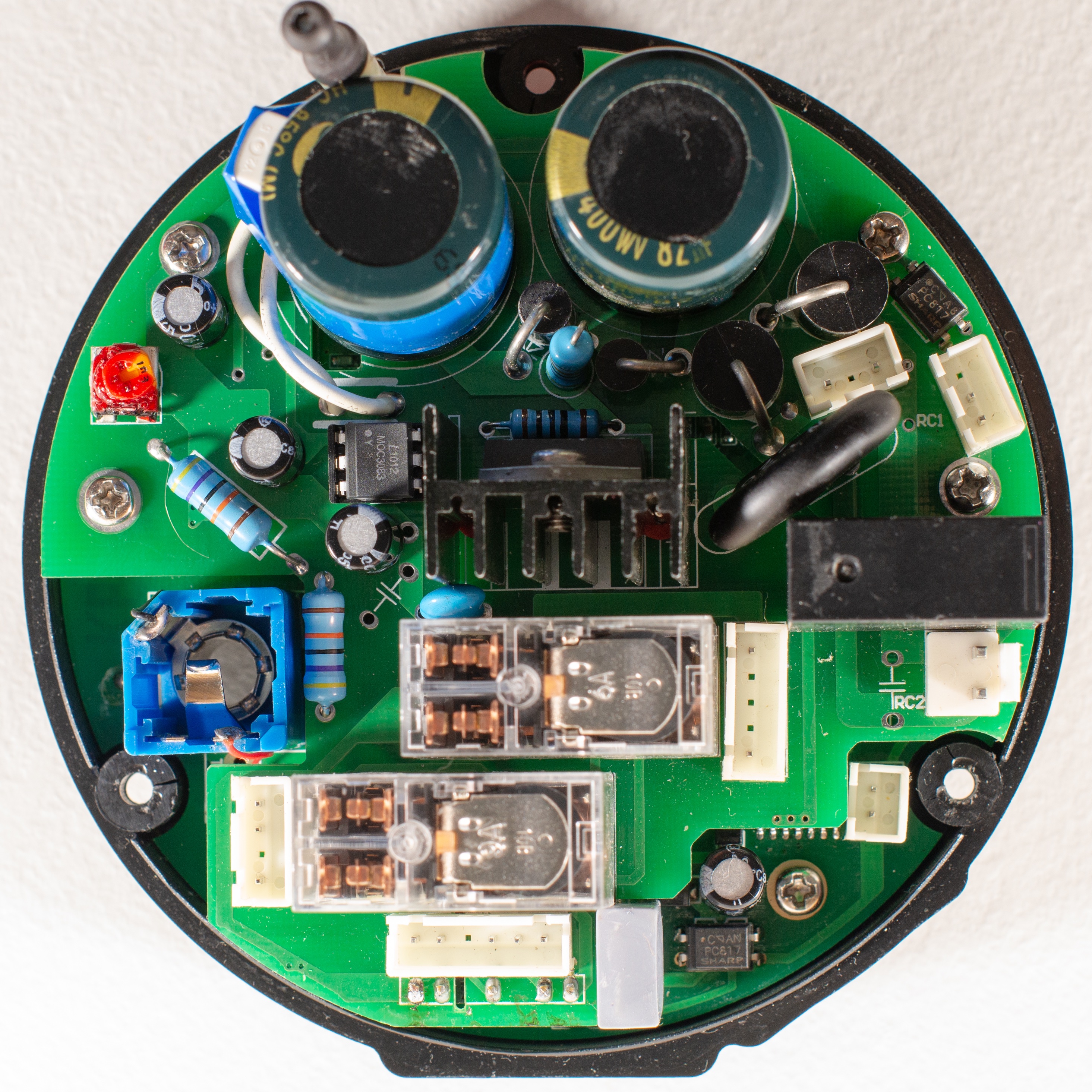

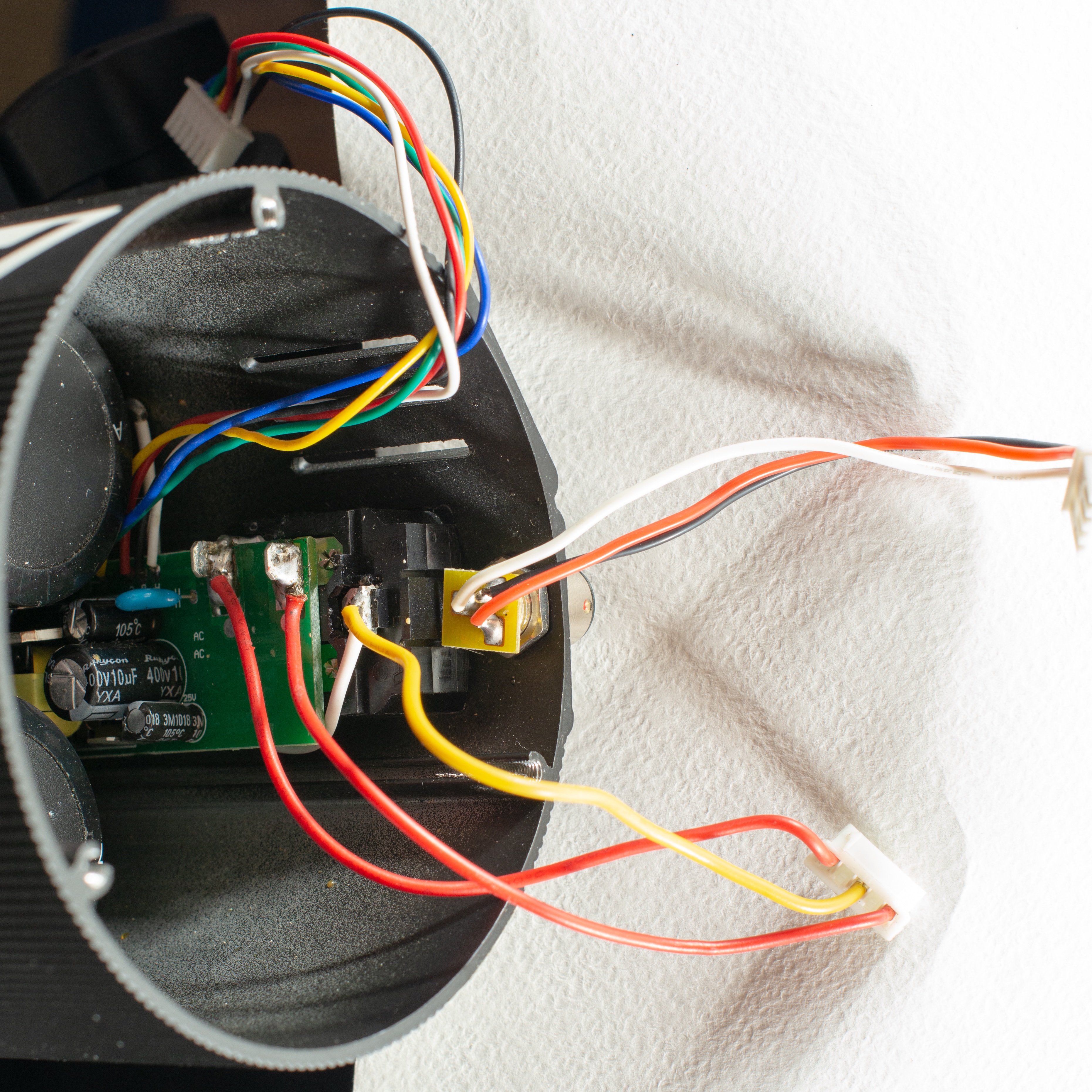

Сделал новые фотографии уже не с телефона :)
конденсаторы на 10В заменены новыми на 16В, 25 вольтовые просто заменены на новые. Необходимости вроде в этом не было, просто обновить.
При испытании от батарейного блока на 1/128 с частотой 2-3 пыха в секунду вспышка зависла на 30 пыхе, после этого сделал 200 пыхов и переключил на 1/32 и после 6 пыха зависла. На полной мощности 1/1 за 20 пыхов не зависла, больше времени на проверки не было.

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение
