Переделка моноблока с 110 вольт на 220 вольт

Непрочитанное сообщение A-Gugu » 27 янв 2013, 18:11

Есть возможность недорого в США брать студийные моноблоки на 150-200джоулей. Обычные китайские, типа вот этого:
http://www.amazon.com/NEEWER-180W-Locat ... d_add_1_dp
Но, ясное дело, - все они на 110 В. Конечно, можно использовать с трансформатором, но это не наш подход. Есть ли опыт переделки на 220 В?



Добавлено модератором:
Обсуждения по данному вопросу:
Вспышка FAN-160 или MT-160 на 110 вольт - коллега George переделывал вспышку со 110 В на 220 В.
Преобразователь напряжения 220 V=>110 V - питание вспышек через трансфоматоры.
https://impulsite.ru/viewtopic.php?p=32507#p32507 - переделка 110-вольтовой Godox SK-400 II на обычные ~220 В.

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Переделка моноблока с 110в на 220в.

Непрочитанное сообщение Impulsite » 29 янв 2013, 09:21

Пока в сети не встречал упоминаний об этом. Наверное, потому, что такое интересует немногих, даже из гиков. :) Фотографы-профессионалы "переплату" за приборы с нормальным питанием не воспринимают как чрезмерную. Да и экономия при покупке таких вспышек только кажущаяся. Кроме стоимости внешнего адаптирующего трансформатора для большей части пользователей важны и вопросы гарантийного обслуживания.
Технически, на первый взгляд, переделка может заключаться в замене трансформатора или импульсного БП, обеспечивающего питание служебных цепей. И переделке утроителей, учетверителей напряжения в зарядке конденсаторов в удвоители-утроители. Причем, судя по имеющимся фотографиям, платы некоторых моделей вспышек проектируются и изготовляются под разные варианты напряжения питания. И комплектуются в зависимости от страны назначения. Вот, к примеру трансформатор в Raylab RX-200 уже имеет обмотки на 110 В и 220В и при переделке достаточно перенести перемычку.
Также потребуется менять лампочку-пилот вместе с патроном (цоколем), которые обычно отличаются от цоколей на 220В. И, вероятно, переделывать схему управления напряжением на пилоте.

Если не смущает объем работы, попробуйте, будете первым. В крайнем случае, корпус (особенно, с байонетом bowens) и детали могут стать недорогим комплектом "сделай сам". :)

Не в сети
мастер
Сообщения: 657
На форуме с 12 янв 2013, 19:03

Re: Переделка моноблока с 110в на 220в.

Непрочитанное сообщение A-Gugu » 30 янв 2013, 11:42

Попробовать можно, но вопрос в том, что за похожую цену я могу взять YN-460-II, подключить к камере через провод и иметь все плюсы работы TTL/ADI. Так что не знаю, а стоит ли?

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Переделка моноблока с 110в на 220в.

Непрочитанное сообщение Impulsite » 30 янв 2013, 13:26

TTL/ADI в студийной съемке? :shock:
Про моноблок Meking 180W...

Не в сети
коллега
Сообщения: 195
На форуме с 26 сен 2012, 23:19
Откуда: RUSSIA
Отправить сообщение:

Re: Переделка моноблока с 110в на 220в.

Непрочитанное сообщение iituner » 1 фев 2013, 16:43

YN-460-II мануальная вспышка, такая же как студийная
все настройки только на вспышке
с камерой по проводу только синхронизация

Не в сети
эксперт
Сообщения: 9610
На форуме с 25 сен 2012, 21:00

Re: Переделка моноблока с 110 вольт на 220 вольт

Непрочитанное сообщение Impulsite » 13 фев 2020, 13:30

Возник вопрос по переделке 110-вольтовой Godox SK-400 II на обычные ~220 В домашней электросети. После восстановления силовой части схемы стало понятно, что можно предпринять для адаптации вспышки к более высокому напряжению.
Первое, что видно и на что ранее обращал внимание коллега George, заряд основных конденсаторов выполняется через учетверитель напряжения, расположенный на плате CAPS PCB (это узел из C200, C201, C202, D201, D202, D210, D205, D206, MC1).
Заряд схемы поджига тоже выполнен на утроителе напряжения (это D204, D205, D206 и C201, C202, C203) на плате FLASH PCB.
И здесь нет обычного понижающего трансформатора для питания цепей управления. Вместо него импульсник на основе AC-DC драйвера LNK626DG.

Схема Godox SK-400 II с питанием от 110-127 В, как есть:


Схема Godox SK-400 II после модификации на напряжение 220-240 В. Необходимые изменения на схеме показаны розовым цветом:

Изображение Изображение Изображение

На платах CAPS PCB и FLASH PCB:

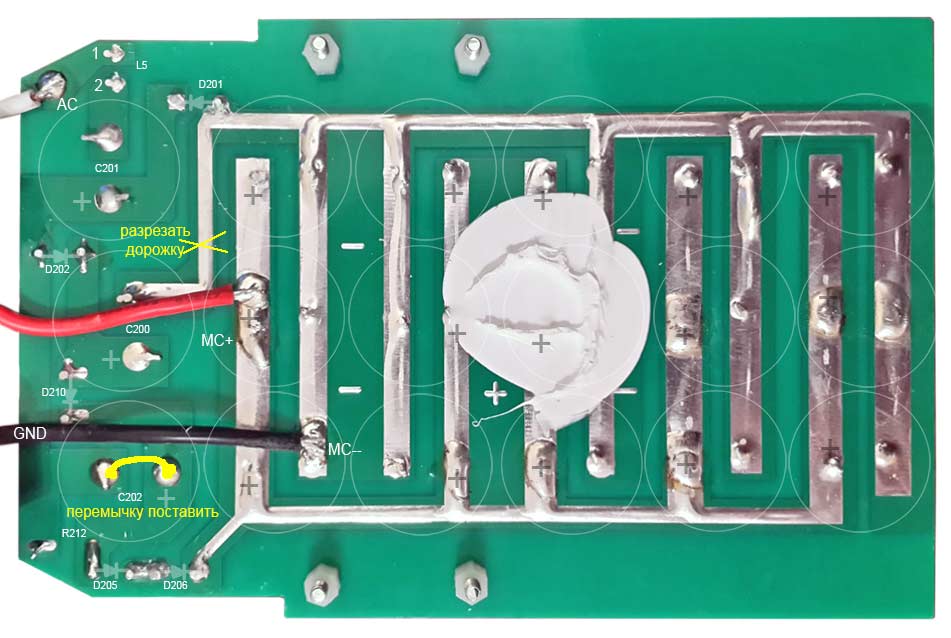

  1. Разрез 1. Перерезать токоведущую дорожку между минусом конденсатора C200 и минусом схемы, т.е. "MC--", так чтобы был просвет шириной не меньше 1 мм.
    Место показано на фото http://impulsite.narod.ru/godox/sk2/cap ... eb-mod.jpg
  2. Перемычка 1. Соединить выводы конденсатора C202 перемычкой монтажным проводом сечением не меньше, чем 0,5 мм2.
  3. Разрез 2. Перерезать токоведущую дорожку между минусом конденсатора C202 и минусом схемы, т.е. "MC--", так чтобы был просвет шириной не меньше 1 мм.
    Место показано на фото http://impulsite.narod.ru/godox/sk2/fla ... eb-mod.jpg
  4. Перемычка 2. Соединить выводы конденсатора C201 перемычкой монтажным проводом сечением не меньше, чем 0,5 мм2.
  5. В схеме Zero Cross уменьшить резистор R221 с 56 кОм до 22-27 килоом. R221 располагается в центре основной платы L02 MAIN PCB.
  6. Заменить пилотную лампу EL1 на 220-вольтовую, мощностью не более 100 ватт.
Если всё выполнить верно, то утроитель превратится в выпрямитель и на конденсаторе поджига C205 (а также на конденсаторе C204 динамической вольтодобавки) напряжение будет не больше 300...310 В.
И также учетверитель напряжения станет удвоителем сетевого напряжения, который при исправном управлении симистором Q201 обеспечит максимально 380...395 вольт на основных конденсаторах MC1. Максимум напряжения на MC1 задаётся подстроечным резистором WR2.

Импульсный узел питания на основе AC-DC драйвера LNK626DG может работать как от 110, так и от 220 вольт и переделки не требует.

После переделки рекомендую для подстраховки тестовое включение вспышки выполнять с вольтметром (мультиметром) надежно подключенным к основным конденсаторам MC1, контролируя напряжение на MC1. И если напряжение поднимется выше 400 вольт, то вспышку немедленно отключить от электросети.

Также полезно после ремонта первый раз включать моноблок последовательно через лампу накаливания 220 В 100-200 Ватт. В случае исправной схемы вспышки лампа накаливания кратковременно вспыхивает в начале заряда конденсаторов и затем погасает. Если же где-то в схеме имеется короткое замыкание, то лампа накаливания будет гореть постоянно, защищая вспышку от "фейерверка".

Примечание: с некоторыми вспышками, где имеется контроль за временем заряда, такой способ подключения иногда не работает. Вспышка не заряжается или заряжается слишком медленно и поэтому сообщает о проблеме с питанием.
