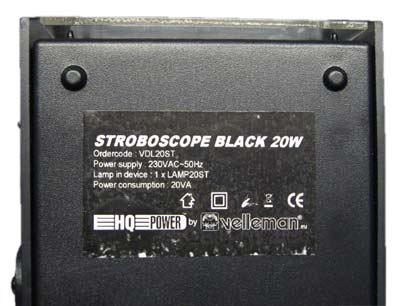

Velleman Strobockope Black 20W

Непрочитанное сообщение Impulsite » 27 ноя 2013, 12:14

Velleman Strobockope Black 20W также известен как Mini Strobe SP-106S, Chauvet Mini-Strobe CH-730. Импульсная лампа BT-106S.

Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Питание: 220-230 В, 50 Гц
Мощность потребляемая: 20 Вт
Стробирование: 1 – 7 вспышек в секунду
Управление: ручное
Размеры (В × Ш × Г): 35 × 100 × 150 мм
Вес: 0,35 кг


Резистором VR1 регулируется частота вспышек, т.е. скорость нарастания напряжения на конденсаторе C1. Когда напряжение достигает величины напряжения зажигания неоновой лампы LD1, она открывается. конденсатор C1 разряжается через неоновую лампу на управляющий электрод тиристора и, соответственно, открывает симистор/тиристор T1. Происходит поджиг лампы HL1. При этом напряжение на C1 уменьшается и LD1 погасает. Далее цикл заряда и разряда C1 повторяется с частотой, определяемой величиной R1, R2, R5, C1 и VR1.

Ещё один вариант компоновки:

Изображение Изображение

Не в сети
эксперт
Сообщения: 9852
Стаж 7 лет 9 месяцев

Re: Стробоскопы

Непрочитанное сообщение Impulsite » 28 ноя 2013, 14:39

А вот конверсия подобного стробоскопа во вспышку с 45 Дж. Источник: "Суперпыха".
