Hensel Contra E1000

Непрочитанное сообщение zicksvift » 8 мар 2015, 00:23

Помогите с Hensel Contra E1000. Не работает пилот. Лампа исправна, в режимах Prop и Free пилот не светит. Буду благодарен в подсказке, куда смотреть и где искать! Был случай с Hensel Expert Pro 500, но там сгорел предохранитель (их там как выяснилось два) в Hensel Contra E1000 нашел только один.

Изображение Изображение Изображение Изображение Изображение

Схема вспышки аналогична: Hensel Contra 1000.

Не в сети
эксперт
Сообщения: 10367
Стаж 11 лет 6 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение Impulsite » 8 мар 2015, 01:58

zicksvift писал(а):куда смотреть и где искать!
Выложите качественные фото плат с обеих сторон и фото, показывающие соединения между платами, можно будет посмотреть и показать. Например, на http://disk.yandex.ru/ можно не ограничивать себя ни в мегаписелах, ни в мегабайтах. О технике безопасности не забывайте. :)

Не в сети
новичок
Сообщения: 13
Стаж 11 лет 5 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение zicksvift » 8 мар 2015, 17:04

https://yadi.sk/d/FZLPTqT3f7ZYx фотографии плат

Не в сети
эксперт
Сообщения: 10367
Стаж 11 лет 6 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение Impulsite » 9 мар 2015, 11:49

Спасибо! Потребуются ещё несколько снимков. А именно:
IMG_7406 - с другим расположением проводов.
IMG_7428 - показать ту часть, которая закрыта шлейфами.
Доснять виды с углов в изометрии со всех сторон силовой платы (IMG_7411), чтобы можно было прочитать маркировку на деталях.
Какие детали проверить, смогу сказать после получения дополнительных снимков.
Также:
1) Уточните, у Вас "Hensel Contra E1000" или "Hensel Contra 1000"? Снимки соответствуют Hensel Contra 1000, а вы пишете, что у Вас Hensel Contra E1000. Они разные.
2) Что предшествовало возникновению неисправности - падение, перегрев... ?
3) Сообщите основные габариты лампы по рисунку https://impulsite.ru/ctlg/parts/tube/ri ... nsions.png - наружный диаметр, внутренний диаметр, расстояние между осями электродов. Или пришлите снимок лампы с нанесёнными размерами.

Не в сети
новичок
Сообщения: 13
Стаж 11 лет 5 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение zicksvift » 9 мар 2015, 14:33

Снимки сделал: https://yadi.sk/d/mXc_2M8yf8DLG

1) Судя с маркировки у меня Hensel Contra E1000 (добавил фотографии);
2) Лампа не падала, перегрев не наблюдал. Вышла из строя во время работы сама по себе, есть подозрение на перепады напряжения ~220В
3) Сделал фотографии. Но оригинал мной был заменен на ту что стоит (перепаивал контакт на плате он был предусмотрен). Сделал фотографии другой лампы Hensel Contra E1000 на которой стоит оригинал


Спасибо!

Не в сети
эксперт
Сообщения: 10367
Стаж 11 лет 6 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение Impulsite » 11 мар 2015, 15:51

zicksvift, вначале должен предупредить, что работа будет происходить на открытой и включенной вспышке, поэтому максимальная внимательность и аккуратность - залог успеха. Рабочее место следует организовать так, чтобы на вспышку не могли упасть металлические предметы - ключи, очки, гайки и т.п..

Если я правильно понял, то галогеновая лампа-пилот исправна (проверена на другой вспышке), но не светит в режимах Prop и Free.
Продолжим:
4) сначала проверьте соединения между лампой и платой. Для этого отыщите на силовой плате симистор Q4 и замкните его выводы A1 и A2 (только эти и никакие другие!), например, металлической отверткой. Безопаснее временно припаять на удлиняющих проводах к A1 и A2 включатель на 6 А 250 В. При включенной вспышке замыкание A1 и A2 должно включить лампу-пилот независимо от положения переключателя "Free/OFF/Prop".

Изображение Изображение Изображение

5) Измерьте мультиметром в режиме постоянного напряжения 20V уровни напряжений на контактах 1 -14 относительно контакта 10 на распайке J201 платы управления https://impulsite.ru/ctlg/hensel/contra ... rol001.jpg. При этом вкпышка должна быть включена, регуляторы мощности импульсной лампы и пилота на максимуме (1/1) и включен PROP.
6) Если лампа нормально зажигается при замыкании A1 и A2, то дальше следует проверить, есть ли на управляющем электроде G относительно вывода A1 напряжение около 1 Вольта, когда включен FREE или PROP на максимуме.
7) По фото я не могу определить, на какой контакт разъёма J201 приходит дорожка от управляющего электрода G (Gate). На обесточенной вспышке с разряженными основными конденсаторами прозвоните дорожки от вывода G симистора Q4 до разъёма J201 на силовой плате.
8) Дальше перейти на плату управления и найти детали, которые прозваниваются на дорожку от вывода G симистора Q4

Если я правильно разобрался, то "gate" (УЭ) от симистора Q4 должен прозваниваться на нижнюю общую точку резистора R37 и конденсатора C19.


И когда вспышка включена и PROP на максимуме, то относительно контакта 10 распайки J201 на коллекторе Q3 должно быть +5 Вольт, а на общей точке резистора R37 и конденсатора c19 должно присутствовать напряжение около 1 Вольта.

9) Сообщить здесь о результатах.

Не в сети
новичок
Сообщения: 13
Стаж 11 лет 5 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение zicksvift » 12 мар 2015, 01:14

При замыкании контактов A1 и A2 симистора   Q4 - пилот работает, но между контактами A1 и G напряжения нет!
Напряжение проверял при Free Max и Prop Max

Для эксперимента была разобрана рабочая вспышка Hensel E1000 и замерял напряжение между контактами A1 и G в режимах Prom Max и Free Max оно составило 0,01В. Скорей всего вышел из строя симистор Q4?

Искать симистор ВТА12-700С в радиомагазине?
В электромагазине нашел симисторы ВТА12-600С и ВТА12-800С подойдут ли они, или искать точно ВТА12-700С?

Не в сети
эксперт
Сообщения: 10367
Стаж 11 лет 6 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение Impulsite » 12 мар 2015, 11:13

10) проверьте прозвонкой, есть ли соединение между G симистора Q4 и общей точкой резистора R37 и конденсатора C19 ?
11) Сообщите, через какой контакт распайки J201 проходит линия G симистора Q4?
12) Измерьте относительно контакта 10 распайки J201 напряжение на коллекторе (с) транзистора Q3. Если там есть +5 Вольт, то можно проверить исправность цепи управления пилота, включая Q3 и Q4. Для проверки следует через резистор 10 килоОм соединить коллектор (c) и базу (b) Q3. При исправных элементах цепи лампа-пилот должна включиться. Сообщите, включается ли лампа-пилот?


Не в сети
новичок
Сообщения: 13
Стаж 11 лет 5 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение zicksvift » 12 мар 2015, 11:33

10) есть соединение между G симистора Q4 и общей точкой резистора R37 и конденсатора C19
11) через контакт 6

Не в сети
эксперт
Сообщения: 10367
Стаж 11 лет 6 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение Impulsite » 12 мар 2015, 11:39

Спасибо. Теперь:
12) Измерьте относительно контакта 10 распайки J201 напряжение на коллекторе (с) транзистора Q3. Если там есть +5 Вольт, то можно проверить исправность цепи управления пилота, включая Q3 и Q4. Для проверки следует через резистор 10 килоОм соединить коллектор (c) и базу (b) Q3. При исправных элементах цепи лампа-пилот должна включиться. Сообщите, включается ли лампа-пилот?

13) Теперь ещё такая проверка: включается ли лампа-пилот, если замыкать накоротко коллектор (с) и эмиттер транзистора Q3?

Не в сети
новичок
Сообщения: 13
Стаж 11 лет 5 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение zicksvift » 12 мар 2015, 12:00

12) Есть +5 Вольт . Припаял резистор на 10 кОм лампа не горит

13) Да включается

Не в сети
эксперт
Сообщения: 10367
Стаж 11 лет 6 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение Impulsite » 12 мар 2015, 13:19

Ну, скажем, припаивать не было необходимости. Просто касанием можно было проверять.

Это значит, что симистор Q4 исправен. А Q3 под подозрением, что неисправен.
14) Теперь надо проверить есть ли на базе (b) транзистора Q3 относительно точки 10 J201 напряжение больше 1-2 В. Там должно быть пульсирующее напряжение с амплитудой до 5 Вольт. Если есть осциллограф, то смотреть форму и амплитуду импульсов. Или, косвенно, мультиметром в режиме "переменное напряжение до 20V" и в средних положениях регулятора пилота, где-то 1/2- 1/4, измерять переменное напряжение на базе относительно точки 10 J201.
Переключатель "Free/OFF/Prop" в положении Free.
15) Также нужно посмотреть, есть ли на резисторе R37 пульсирующее напряжение. При наличии "активности" на базе (b), то есть присутствует пульсирующее напряжение относительно контакта 10 J201, а на R37 не наблюдается пульсаций напряжения с той же частотой, как на базе (b), то Q3 неисправен.
Для замены Q3 пригоден NPN-транзистор общего назначения типа BC846, BC847, BC848 с буквами B, C или, соблюдая цоколевку, вместо SMD поставить выводной транзистор типа BC546C, BC547C, КТ3102 или подобный.

16) Если же на базе (b) Q3 и на R37 не наблюдается "активности", то значит, потребуется выяснять по какой причине процессор не выдает управляющие импульсы на Q3 через "PWM-Галогенка".


Не в сети
новичок
Сообщения: 13
Стаж 11 лет 5 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение zicksvift » 12 мар 2015, 16:51

Вы были правы неисправен был именно транзистор Q3. Заменил его на BC848 и все заработало. Благодарю Вас за оперативную и очень подробную помощь!

Не в сети
эксперт
Сообщения: 10367
Стаж 11 лет 6 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение Impulsite » 12 мар 2015, 17:03

Замечательно! :)
Расскажите, какой именно лампой Вы заменили родную лампу Contra E1000 № 9449972?

Изображение Изображение Изображение

Не в сети
новичок
Сообщения: 13
Стаж 11 лет 5 месяцев

Re: Hensel Contra E1000 не работает пилот

Непрочитанное сообщение zicksvift » 12 мар 2015, 17:37

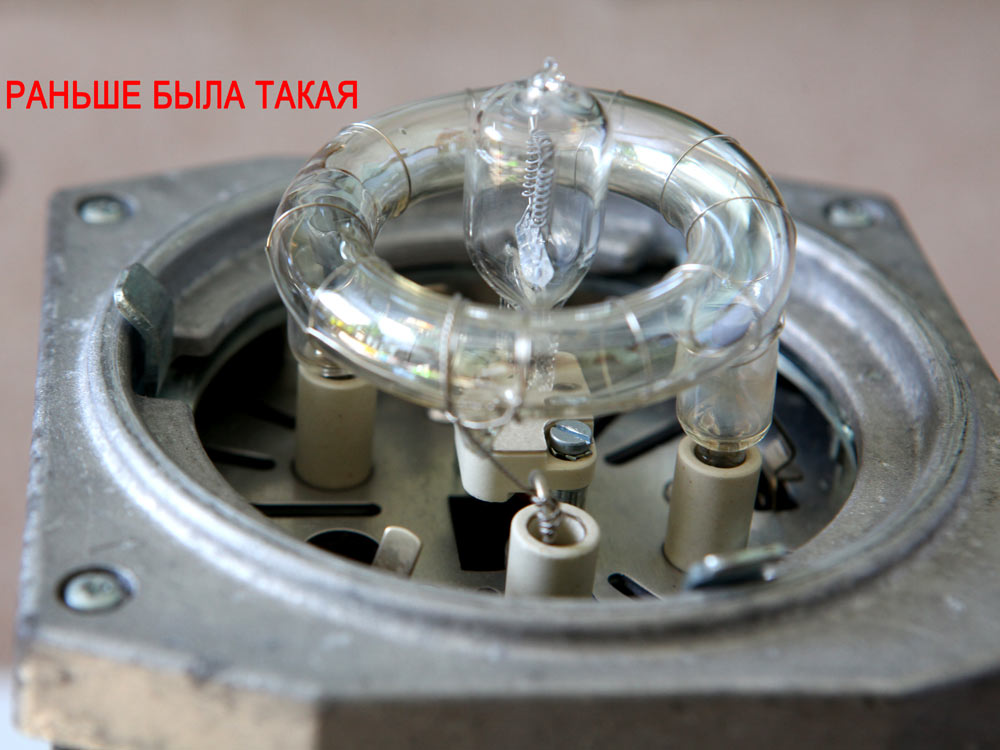

Честно говоря, не помню делал это лет 5 назад скорей всего это была лампа "No name" или Elinchrom. Помню по мощности она была на 1200Дж. Нашел старую лампу, которая у меня взорвалась во время съемок и у нее обкусаны контакты, выходит, я их припаивал к той лампе No name. Еще добавлю, был в восторге от Hensel, у нее на плате были предусмотрено использование двух типов ламп омегаобразные и круглые. Мне лишь пришлось перепаять одно посадочное гнездо. Добавлю фото типа лампы, которую использовал. После замены лампы сравнивал работу двух Hensel E1000, замерял мощность флешметром и цветовую температуру , они были идентичны.
