Meike MK580. Мимикрия под Canon 580EX II

[Alekseitwo]

Что нужно ещё для осмотра? Нижнюю часть? Или пока что достаточно?

[Impulsite]

Вот на первом снимке внизу есть пара разъёмов с проводами. Куда они идут? Наверное, на переднюю сторону вспышки? Там есть какие-то детали?
Еще покажите провода идущие к плате в ноге и саму эту плату. Бывает, что при падении провода отрываются и снимки помогут восстановить правильную пайку.
И, например, по снимку платы в головке видно, как управляется сдвоенный IGBT-транзистор (AP28G40GEO) и что предусмотрено место для замены на менее дефицитный и более мощный аналог.
Здесь я совместил два ваших снимка с видами платы и стали известны точки, в которых можно контролировать напряжения: "мультик"

В общем, чем больше снимков, тем понятнее, как вспышка устроена изнутри. По снимкам можно восстановить важные части схемы и проще искать источники проблем.

[Alekseitwo]

[Impulsite]

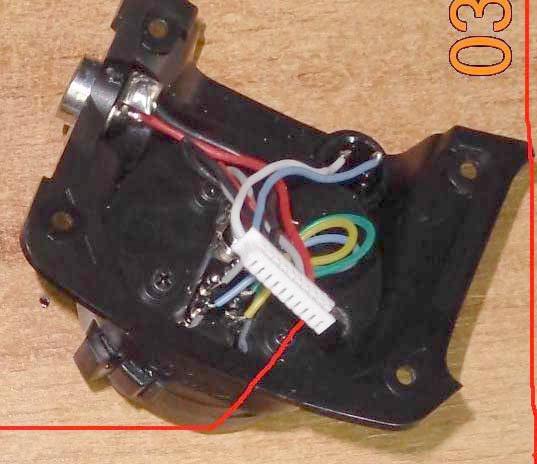

Спасибо! Разверните, пожалуйста, провода на вот этом снимке:



чтобы видно было расцветку проводов на разъёме и на пайках контактов ноги.

И как результаты измерения напряжений? Что говорят ваши помощники?

[Alekseitwo]

я к ним ещё не обращался.сегодня или завтра обращусь

[Impulsite]

Очень хорошо!

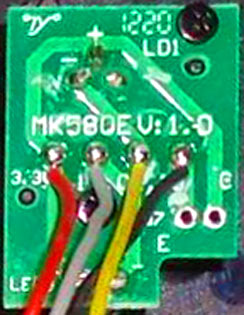

И аппетит приходит во время еды... Если вспышка не собрана пока ещё, то прошу, пожалуйста, сфотографируйте обратные стороны платы подсветки автофокуса (увидим, какой там лазер стоит)



и платы встроенного светосинхронизатора. Здесь хорошо бы еще увидеть детали, скрытые самим фотодиодом. Может быть со временем и схему получится восстановить.



Ещё большой интерес представляет плата преобразователя. На ней также находится вспомогательный преобразователь, питающий главную плату и процессор.



Я не настаиваю, но если Вам это по силам, то аккуратно отсоедините все шлейфы (припаянные провода отделять не надо) снимите плату с батарейного блока и сфотографируйте обратную сторону, так чтобы видны были токоведущие дорожки.
И можно добавить несколько крупных видов лицевой стороны этой платы под углом примерно 45 градусов к плоскости платы.

Помните, что после выключения вспышки на деталях схемы может сохраняться высокое напряжение. Разряжать основной конденсатор с помощью резистора на 0,5-1 килоОм на 2 ватта можно на точках С+" и "С-" платы, расположенной в головке вспышки.

[Alekseitwo]

фото платы подсветки (обратная сторона)

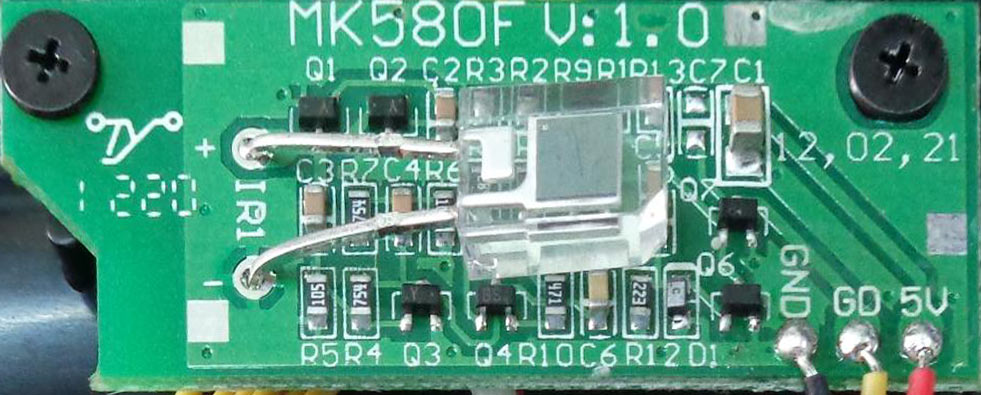

плата встроенного светосинхронизатора


обратная сторона синхронизатора


плата преобразователя(обратная сторона)


V1 показывает 310 В
V2 показывает 318 B
Что это значит
показатели отличаются от ваших
поменяли конденсатор на 400 В 0,047 мкФ
и заработало

[Impulsite]

Это, правда, ниже чуть нормы, но нормально. И, похоже, кто-то ошибается. V2 не может быть больше, чем V1.
Теперь ждем, что скажут ваши помощники после проверки работоспособности, сначала подменив конденсатор С26 металлопленочным типа К73-17 или подобным на напряжение не меньше 400 В и ёмкостью 0,047 мкФ. И, после, возможно, придётся и трансформатор поджига попробовать подменить. Это две детали, которые чаще всего бывают бракованными у Yongnuo.

[Alekseitwo]

Работает, сейчас перепаяем и проверим напряжение на конденсаторе
V1 320В
V2 318B осталось неизменным.

Трансформатор поджига - где его можно найти? Где он встречается?

[Impulsite]

В одноразовых фотоаппаратах, б/у пленочных фотиках.

И плату преобразователя ещё сможете снять? Сделать несколько видов со лицевой стороны, где детали? Хорошо бы вид в плане без проводов и несколько видов под углом с разных сторон...

[Alekseitwo]

я её уже собрал, сейчас гляну может есть фотки

[Руслан Мирсаитович]

У вас заработало? У меня такая же проблема еще к тому же греется сопротивление R26 !

[Impulsite]

Здравствуйте, Руслан Мирсаитович!
Полностью разрядив основной конденсатор резистором 1 кОм 2 Вт, и проверив остаточное напряжение на точках "C-" (GND) и "C+", измерьте сопротивление между коллекторами и эмиттерами транзисторов с маркировкой "28G40GEO" (AP28G40GEO.pdf). Наиболее вероятно, что транзисторы сгорели и там КЗ (короткое замыкание).
Но, может быть проблема и в конденсаторе поджига. Необходимо измерить сопротивление между выводами конденсатора С26. И также конденсатора вольтодобавки C27.

[Руслан Мирсаитович]

R26 сгорел, цветовую маркировку не видно. Судя во вашей фото этого сопротивления там 46 кОм. Заранее спасибо!

[Impulsite]

Сейчас R26 не так важен. Какой надо, такой и поставим, хоть 47 кОм, хоть 51 кОм. Важнее выяснить живы ли транзисторы IT1 и IT2 и также конденсаторы C26, C27. Поэтому:

измерьте сопротивление между коллекторами (C) и эмиттерами (E) транзисторов IT1, IT2 с маркировкой "28G40GEO". Наиболее вероятно, что транзисторы сгорели и там КЗ (короткое замыкание).
Но, может быть проблема и в конденсаторе поджига. Необходимо измерить сопротивление между выводами конденсатора С26, т.е. проверить на отсутствие КЗ. И точно также проверить конденсатор вольтодобавки C27.

[Impulsite]

Руслан Мирсаитович, ау!? Что там с транзисторами?

[Руслан Мирсаитович]

Т2 сгорел час думаю где купить! у нас в магазе нет! может есть аналоги?
До этого видел схему подключения нашего аналога но не сохранил ссылку! Схема без двух транзисторов на одном нашем аналоге

[Impulsite]

Аналоги есть здесь: IGBT транзисторы - только те, которые с напряжением на затворе 4-6 Вольт и с импульсным током 120 -150-200 Ампер. Менять сразу оба транзистора IT1 и IT2, двумя новыми, одинаковыми по параметрам.

[Руслан Мирсаитович]

Большое спасибо!!!
А могу в место тех, что были впаять вот этот: GT10G131 у него импульсный ток 200 а напряжение 6в

[Impulsite]

Только, если два параллельно.

[Kuzmick]

Поищите мастерскую, где мыльницы ремонтируют. Кажется он в самсунгах часто встречается.

[Руслан Мирсаитович]

Хорошо так и сделаю! Поищу, если конечно поделятся))

[Руслан Мирсаитович]

Заказал с Китая два транзистора GT8G133, припаял, а вспышка бьет слабо. (((

[Martemyanovich]

припаял а вспышка бьет слабо(((

Шибко информационно ... . На камере или нет, в каких режимах ???

[Руслан Мирсаитович]

Да режимы и не менял все как и обычно!
