 Заголовок сообщения: Sunpak PZ42X, есть часть схемы
Непрочитанное сообщениеДобавлено: 28 сен 2012, 22:37
Не в сети
любопытный

Зарегистрирован: 27 сен 2012, 02:05
Сообщения: 4
Sunpak PZ42X - перестала поджигаться. Подскажите, куда обратиться - 3 месяца проработала и сейчас не поджигается ни с фотика ни кнопкой тест. Перестала работать после того, как сработала сама по себе без батареек.

Санпаковский сервис и Плеер.ру, где брал вспышку, не отвечает(((




Добавлено модератором:
Часть схемы Sunpak PZ42X: viewtopic.php?p=21754#p21754
Имеется клон Fujifilm EF-42 с отличными фотографиями плат и соединений между платами.

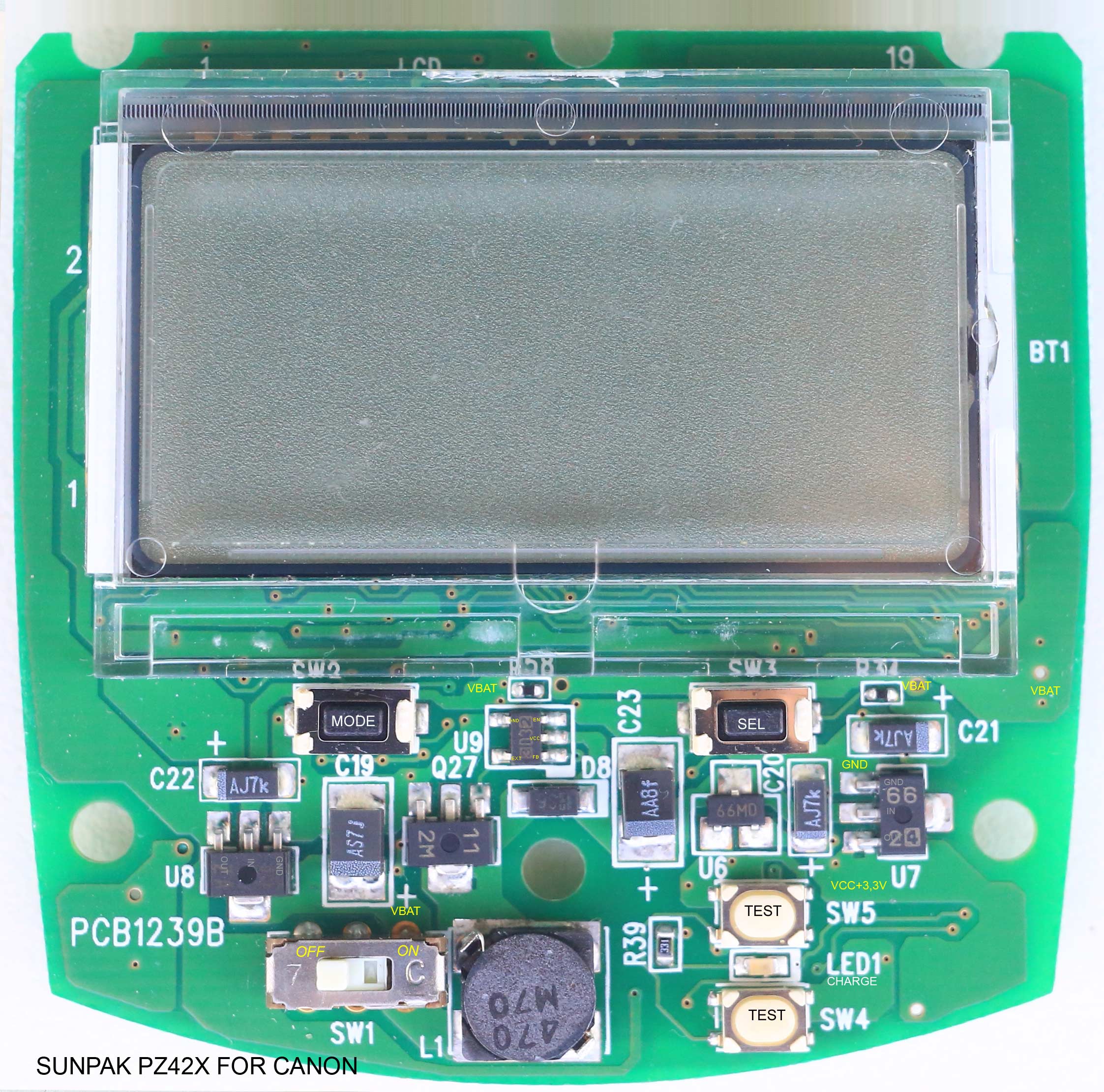

Главная плата MAIN PCB1239B (версия для Canon) с обеих сторон:

Изображение Изображение Изображение Изображение

Плата преобразователя POWER PCB1240A с обеих сторон. Одинаковая, как для Sunpak PZ42X (Canon), так и для Fujifilm EF-42:

Изображение Изображение Изображение

Плата в головке HEAD PCB с обеих сторон.

Изображение Изображение

Распайка проводов в ноге



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X - перестала поджигаться
Непрочитанное сообщениеДобавлено: 28 сен 2012, 22:37
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Здравствуйте, Samec Sobachii!
В пределах гарантийного срока проблемы с ремонтом - не ваши проблемы, а продавца. Звоните продавцу и возвращайте ему вспышку. Продавец даже не имеет права отправить Вас в сервис. Это его обязанность. :)
Цитата:
сработала сама по себе без батареек.

Это позволяет предполагать то, что повреждения могут оказаться серьезными, так что ремонт будет нерентабельным. Тогда только замена у продавца на новую вещь.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X - перестала поджигаться
Непрочитанное сообщениеДобавлено: 28 сен 2012, 22:38
Не в сети
любопытный

Зарегистрирован: 27 сен 2012, 02:05
Сообщения: 4
Спасибо, я как раз сегодня дозвонился до плееров и они ждут вспышку на гарантию. Как в итоге обернётся - напишу.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 09 ноя 2013, 21:24
Не в сети
новичок

Зарегистрирован: 08 ноя 2013, 14:06
Сообщения: 5
Попробую лампы показать. Лампа SUNPAK PZ42X. Длина стеклянной части лампы L=39 мм d=3,2 мм.
Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X - перестала поджигаться
Непрочитанное сообщениеДобавлено: 04 июн 2015, 15:46
Не в сети
новичок

Зарегистрирован: 06 авг 2014, 19:33
Сообщения: 9
Принесли такую же с похожей симптоматикой. При осмотре - коротыш RJP4301 и видимо выгоревший транзистор(?) управления оным. При выключении конденсатор меньше чем за минуту разряжается в ноль.

Мозги и индикация при этом живые, да.

Подгоревший чип в корпусe SOT-23 имеет маркировку "КМ". Интересно, что это и чем его можно заменить?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X - перестала поджигаться
Непрочитанное сообщениеДобавлено: 04 июн 2015, 16:15
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Здравствуйте, vorph!
Сделайте, пожалуйста, фотографии всех плат, которые доступны, с обеих сторон и соединения между платами. Не пропустите плату и шлейф в ноге, если такие есть. Визуально всё же легче понять какое место в схеме занимает та или иная деталь. И с помощью ваших фотографий можно будет постепенно восстановить схему вспышки. Тем более, что у неё есть клоны типа Fujifilm EF-42.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X - перестала поджигаться
Непрочитанное сообщениеДобавлено: 04 июн 2015, 17:04
Не в сети
новичок

Зарегистрирован: 06 авг 2014, 19:33
Сообщения: 9
Изображение Изображение Изображение Изображение Изображение

RJP-шку я в процессе выпаял, но выводы подписаны на фото.

upd: подозреваемый транзистор Q111, матово-черный с еле читающейся надписью и звонящийся от 100 ом до пары килоом в зависимости от пары ножек.

Маркировки всего похожего на кремний:



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X - перестала поджигаться
Непрочитанное сообщениеДобавлено: 04 июн 2015, 17:42
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Спасибо! Прошу дополнить снимками следующих мест:


А. платы ноги, чтобы видно было цвет проводов и их распайку.
В. область мотора и и датчика положения зума. Также, чтобы видно было распайку проводов.
С. главную плату в плане с вставленными вилками шлейфов, чтобы видно было маркировку деталей и распайку проводов шлейфов. И если можно вид обратной стороны. Иногда на одном снимке не удаётся получить резкость или читаемость маркировки по всему полю, тогда можно сделать несколько фрагментов, из которых потом я соберу общий вид.
D. ещё бы несколько снимков платы лампы, там из-за нерезкости и проводов совсем не видно деталей.

Транзисторы Q111 ("KM", npn) и Q105 ("35", pnp) - это часть драйвера для IGBT-транзистора Q112 (RJP4301). Также в него входят Q110 ("24", npn) и Q106 ("??", ?), стабилитрон на 30 Вольт ZD5 и его конденсатор C104.
Чтобы уточнить номинал транзисторов, сравните со схемами вспышек Nikon SB-600, SB-800, Canon 420ex и других.

Ещё бы пару видов вокруг трансформатора на плате преобразователя. Там, за ним, явно есть какие-то детали. И в тени справа не видны дорожки.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 04 июн 2015, 18:59
Не в сети
новичок

Зарегистрирован: 06 авг 2014, 19:33
Сообщения: 9
Крупно плата

Провода
Изображение Изображение Изображение

Преобразователь без трансформатора


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 04 июн 2015, 19:27
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Очень хорошо! Благодарю!
И, наверное, один из сравнительно простых путей восстановления драйвера, это применение микросхемы типа TC4432 вместо 4 неизвестных транзисторов. На форуме есть несколько мест, где такое обсуждалось. Или другой доступный неинвертирующий IGBT-драйвер с током управления 1,5 А и больше.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 04 июн 2015, 19:32
Не в сети
новичок

Зарегистрирован: 06 авг 2014, 19:33
Сообщения: 9
Почитаем. Заодно добавил подписи деталей в первую часть картинок - http://i.imgur.com/un1kBcx.jpg

Хотя есть небольшая проблема с доступом к деталям и хотелось бы попытаться подобрать транзистор из возможных в SB-600, Pentax AF360FGZ или Sigma 500DG Super. Плюс в наличии есть один или два CT40KM.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 04 июн 2015, 19:38
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Вот еще тема, где тоже искали замену транзисторам драйвера: Bower SFD35C. Там был цифровой транзистор. В общем, на месте Q111 может быть или мосфет или npn c током коллектора не меньше, чем 0,5 А и с усилением hFE 250...400 или больше.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 05 июн 2015, 11:16
Не в сети
новичок

Зарегистрирован: 06 авг 2014, 19:33
Сообщения: 9
Что-то я задумался. Допустим мелких транзисторов я при желании наберу с разных доноров. А вот как бы проверить что он подходит без впаивания IGBT?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 05 июн 2015, 14:36
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
vorph, не знаю ваших приёмов работы, но рекомендую восстановить, отрисовать ту часть схемы, которая является драйвером для Q112. На мой взгляд, с одной стороны это поможет точнее понять какую роль выполняют Q105 и Q111, а с другой стороны решить какие транзисторы могут быть на месте Q105 и Q111. Примерно также, как поступил коллега sa137 в теме про Bower.
Задача Q105 максимально быстро (чтобы обеспечить быстрое открывание) зарядить ёмкость затвора IGBT Q112 энергией конденсатора C104. Транзистор Q111 должен разрядить ёмкость затвора IGBT Q112 тоже максимально быстро. Там есть токоограничивающие резисторы. Поэтому на месте Q105 и Q111 стоят транзисторы с достаточно большим током коллектора, 0,2-0,5 А и рабочим напряжением 50-60 В.
Кстати, поисковик по маркировке "KM" предлагает n-mosfet 2SK2009. Но, думаю, можно туда поставить и более "сильный" транзистор с большим током коллектора и с меньшим сопротивлением RDS(ON). Надо только восстановить схему обвязки Q105 и Q111, Q106 и Q110 и посмотреть, каким напряжением управляются эти транзисторы.

Далее. Включив вспышку надо проверить напряжения относительно земли (общего минуса схемы):
1) на основном конденсаторе или на катоде D9. В норме 325-330 В.
2) на конденсаторе C104. Должно быть 29-33 В. Если меньше, то заменить ZD5.

Как проверить работоспособность драйвера из 4 транзисторов? Ну, наверное, при выпаянном Q112 соединить G и E резистором 100 кОм и параллельно ему конденсатор ёмкостью 0,01 мкФ и осциллографом смотреть напряжение на конденсаторе и ток на резисторе R106 (30 Ом). Уточнить зарядный и разрядный токи можно, уменьшив резистор 100k до 1000 Ом. Или для наглядности резистор заменить цепочкой светодиод + резистор примерно 1,3 кОм.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 05 июн 2015, 14:52
Не в сети
новичок

Зарегистрирован: 06 авг 2014, 19:33
Сообщения: 9
Если это 2SK2009, то не такой уж и простой судя по схеме, но хотя бы понятно куда плясать. За идею по проверке спасибо, займусь сегодня-завтра.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 05 июн 2015, 15:45
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
vorph, пришлите, пожалуйста, полноразмерные исходники фотографий на мой имейл. Хочу поближе их посмотреть. Адрес в ЛС.

Интересно, положение зума линейным переменным резистором контролируется? на фото http://impulsite.narod.ru/sunpak/pz42/v ... ajllf1.jpg - справа это он?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 05 июн 2015, 17:26
Не в сети
новичок

Зарегистрирован: 06 авг 2014, 19:33
Сообщения: 9
impulsite писал(а):
vorph, пришлите, пожалуйста, полноразмерные исходники фотографий на мой имейл. Хочу поближе их посмотреть. Адрес в ЛС.

насколько полноразмерные и каких частей?

impulsite писал(а):
Интересно, положение зума линейным переменным резистором контролируется? на фото http://impulsite.narod.ru/sunpak/pz42/v ... ajllf1.jpg - справа это он?

да, именно так.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 05 июн 2015, 17:30
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Если не трудно, то все и всё, как есть из фотика. Ну разве что конвертнуть из RAW в JPEG с качеством 100%. Иногда на снимках, неудачных с точки зрения фотографа, всё же бывают какие-то полезные относительно внутреннего обустройства моменты, которые и можно уточнить по крупноразмерам. Опять же маркировку на главной плате можно будет прочитать на полноразмере.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 05 июн 2015, 18:04
Не в сети
новичок

Зарегистрирован: 06 авг 2014, 19:33
Сообщения: 9
Ох. Попробую макростекло у кого-нить одолжить тогда. Или так поподписывать ночью - на главной плате почти на всех деталях кроме резисторов и двух больших чипов маркировка только через объектив-перевертыш читается хоть как-то.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 20 апр 2016, 08:34
Не в сети
коллега

Зарегистрирован: 03 мар 2015, 12:45
Сообщения: 16
День добрый!
Что за транзистор 35, и транзистор IGBT 25G101? Можно заменить RJP4301APP?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 20 апр 2016, 08:53
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:16
Сообщения: 207
Откуда: Екатеринбург
Реши сам :)

GT25G101


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 20 апр 2016, 13:21
Не в сети
коллега

Зарегистрирован: 03 мар 2015, 12:45
Сообщения: 16
А что за транзистор 35 или стабилитрон?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 20 апр 2016, 15:15
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Q105 "35" похож на DTA124XKA, цифровой PNP-транзистор. Это верхнее "плечо" транзисторного драйвера, управляющего IGBT-транзистором Q112. Нижнее плечо драйвера, NPN-транзистор, - Q111 "KM". Почти как в Bower SFD35C.

http://www.s-manuals.com/ru/smd/
http://caxapa.ru/codebook/

Если ZD5 (27 Вольт) заменить на 18...20-вольтовый стабилитрон той же серии, то на месте Q112 можно вместо IGBT-транзисторов, управляемых напряжением 25-33 Вольт, использовать более доступные IRG4BC40, HGT1S20N60C3S, HGTP20N60C3, RJP5001APP и другие, управляемые напряжением 15-20 В, viewtopic.php?p=395#p395.

Полезно заглянуть и в тему по клону: Fujifilm EF-42.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 21 апр 2016, 12:14
Не в сети
коллега

Зарегистрирован: 03 мар 2015, 12:45
Сообщения: 16
День добрый!
У себя в городе не могу найти DTA124XKA, можно ли за место него поставить BCR185, а к базе припаять дополнительный резистор 12 кОм?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Sunpak PZ42X
Непрочитанное сообщениеДобавлено: 21 апр 2016, 18:28
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
А известно, по какой причине неисправность возникла?
По-моему, ZD5 27 В - одна из предпосылок аварии. Здесь для RJP4301 должен быть стабилитрон на 30-33 В. И резистор R112, 220 Ом, должен быть 22-60 Ом.
В принципе, на месте Q105 нужен транзистор с током коллектора не меньше 500 мА, а лучше больше. Резисторы ориентировочно: в базе 30-15 кОм, между базой и эмиттером - около 10-47 кОм.
Думаю, на месте Q105 можно и P-канальный полевичок, что-то подобное IRLML9301, IRLML5203, если подтянуть затвор к истоку резистором 20-50 кОм.


Вернуться к началу
  Профиль
