 Заголовок сообщения: Yongnuo YN568EX, схема есть частично
Непрочитанное сообщениеДобавлено: 01 ноя 2012, 10:02
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Коллега VlaDiker сделал подборку фотографий с очень хорошим разрешением и выложил здесь: http://club.foto.ru/forum/view_topic.ph ... e=l&page=5
Щёлкнув по превьюшке можно получить более крупные изображения.
Скрытый текст или картинка:
Изображение Изображение Изображение

Изображение Изображение Изображение

Изображение Изображение Изображение

Изображение Изображение Изображение

Изображение Изображение Изображение Изображение

Изображение Изображение



Добавлено модератором:
Осторожно! Высокое напряжение! Изучение фотографий показало точки, в которых может присутствовать высокое напряжение и в которых можно перед началом работы с открытой вспышкой проверить остаточное напряжение и безопасно разрядить основной конденсатор, используя для этого резистор 1 килоОм 2-5 Ватт.

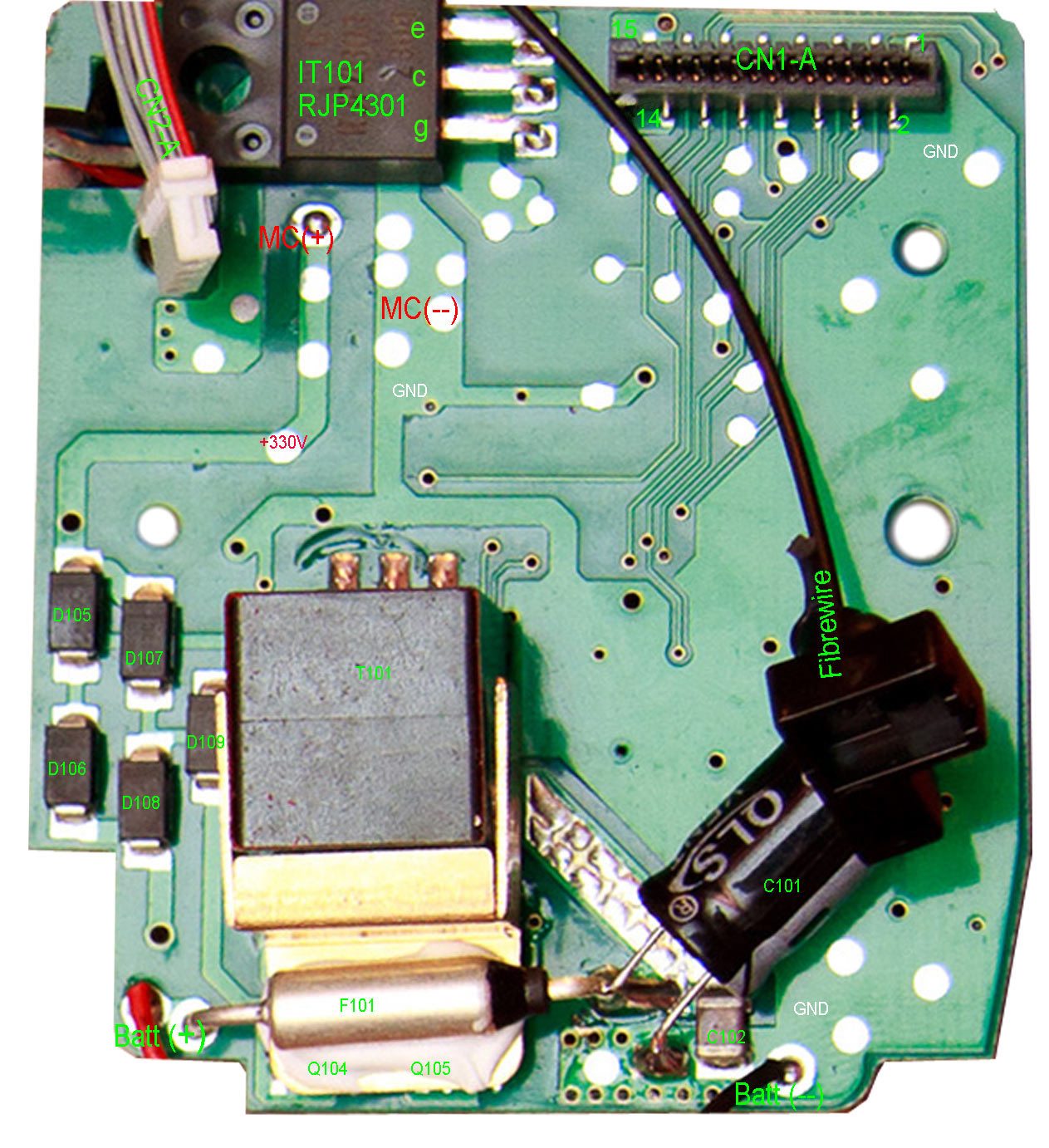

На фотографии платы преобразователя, POWER, эти точки обозначены как MC(+) и MC(--).
Также точки, где безопасно можно разрядить основной конденсатор, есть в головке вспышки на плате лампы. А именно это места пайки проводов на разъёме CN8-B - жёлтого (точка 1) и черного (точка 4):
Изображение Изображение

Известные проблемы:
глюк, когда вспышка не хочет работать в мануальном режиме, и "снятие порчи"
- с помощью радиосинхронизатора: viewtopic.php?p=22052#p22052, решение нашёл Scretvik;
- с помощью второй вспышки: viewtopic.php?p=27230#p27230, решение предложил Chukhlantsev.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN-568EX
Непрочитанное сообщениеДобавлено: 01 ноя 2012, 10:37
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Судя по обсуждению, VlaDiker испытал проблему с идентификацией термопредохранителя. На фото маркировки не видно, но обычно там используются 10-амперные предохранители на 125-135 градусов Цельсия. VlaDiker успешно его "обошёл", подпаял провод от батареи после предохранителя, и заставил вспышку работать без защиты. Пользование вспышкой с отключенной термозащитой в дальнейшем привело к ещё большим повреждениям схемы.


Схемы: http://impulsite.ru/viewtopic.php?p=12031#p12031
Часть схемы YN568EX в SPL: http://impulsite.narod.ru/yongnuo/yn568ex/igbt-pcb_yn568ex_thyristor_q111.zip

Изучение фотографий показало точки, в которых может присутствовать высокое напряжение и в которых можно безопасно разрядить основной конденсатор, используя для этого резистор 1 килоОм 2-5 Ватт. На фотографии платы преобразователя, POWER, эти точки обозначены как MC(+) и MC(--).

Изображение Изображение Изображение Изображение Изображение

Основная плата:

Изображение Изображение

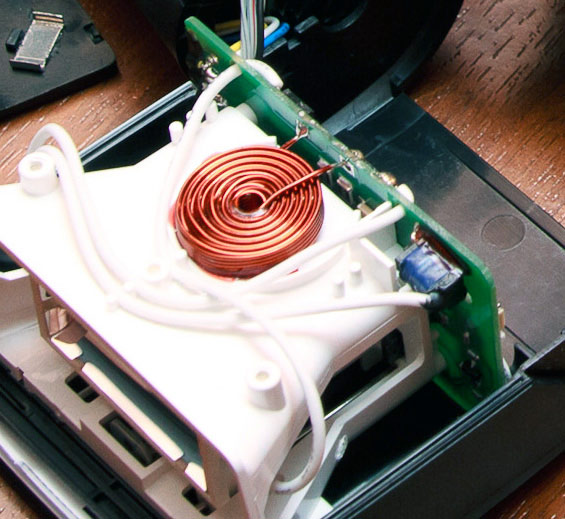

Плата головки:

Изображение Изображение Изображение Изображение Изображение

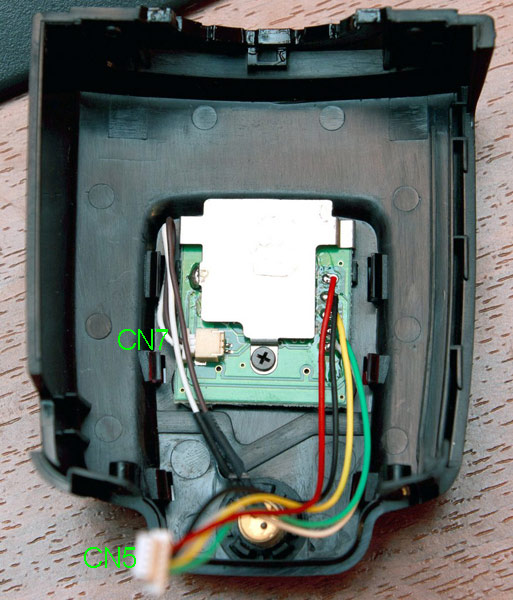

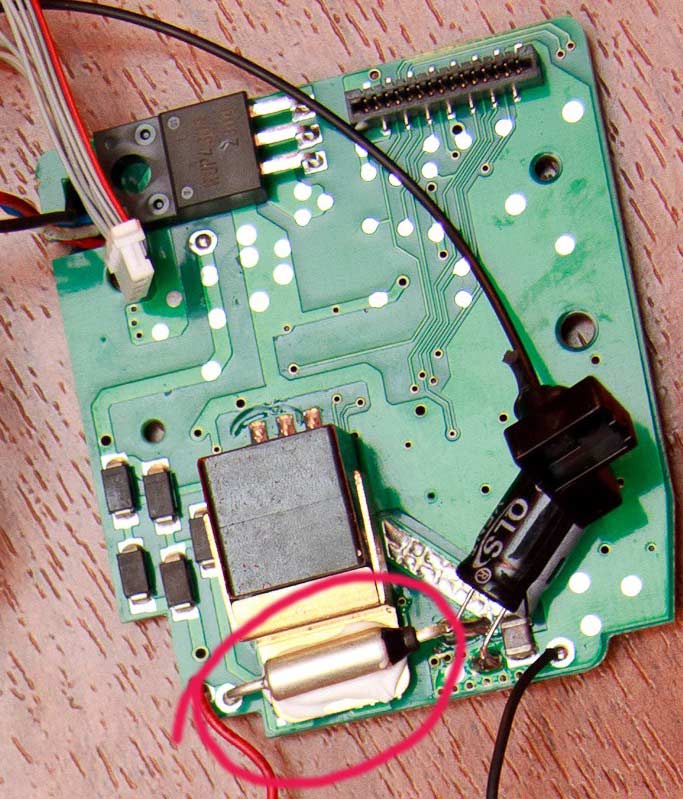

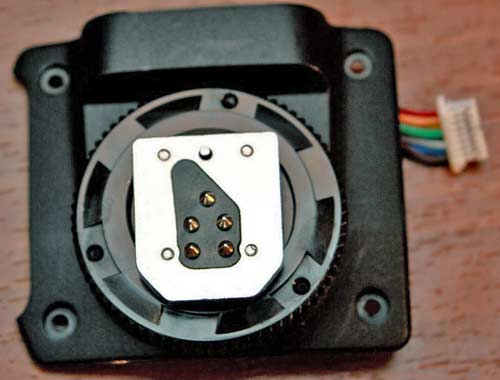

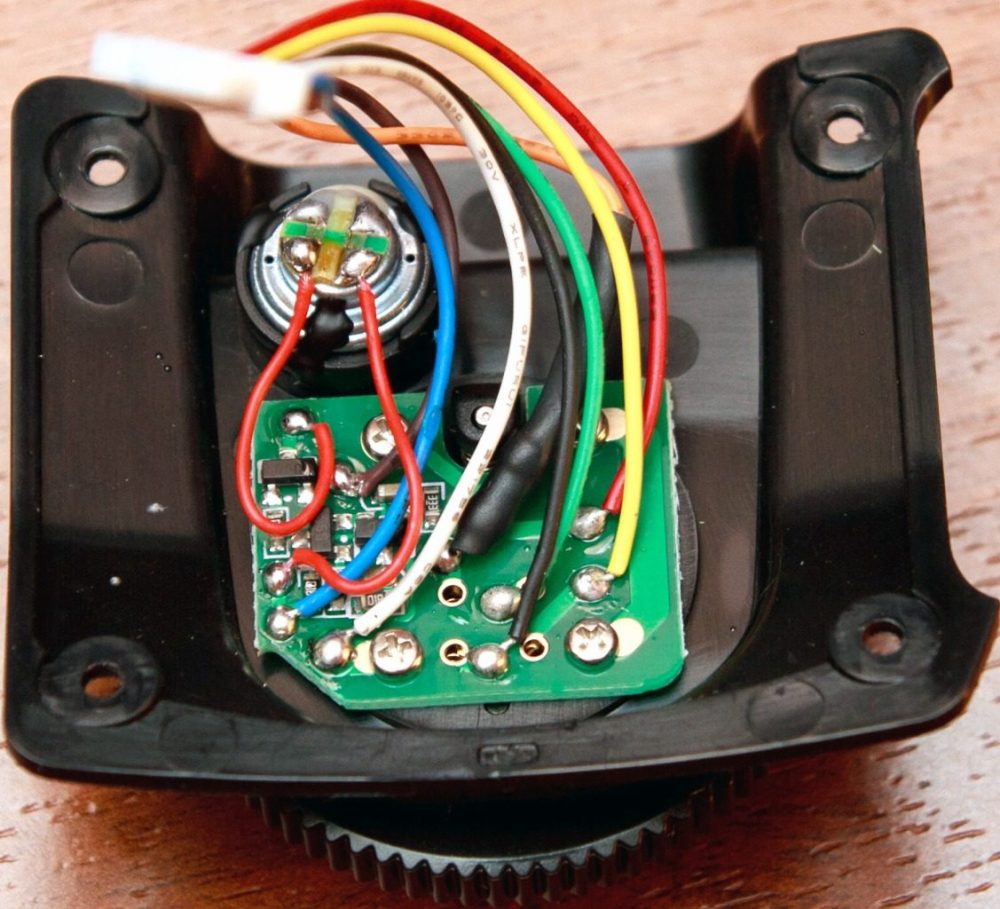

Прочее:

Изображение Изображение

Изображение Изображение


Изображение Изображение

Изображение Изображение

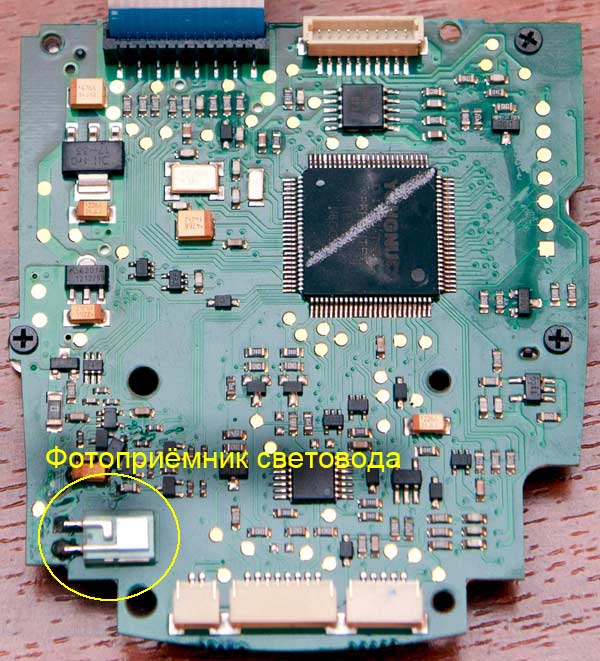

Оптоволоконный световод (Fiberwire):

Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN-568EX
Непрочитанное сообщениеДобавлено: 01 ноя 2012, 16:57
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 194
Откуда: RUSSIA
impulsite писал(а):
Изучение фотографий показало точки, в которых может присутствовать высокое напряжение и в которых можно безопасно разрядить основной конденсатор, используя для этого резистор 1 килоОм 2-5 Ватт. На фотографии платы преобразователя, POWER, эти точки обозначены как MC(+) и MC(--).
А под наклейкой на боковине головки в месте шарнира нельзя разве разрядить на проводах? Или там нет доступа к проводам?
Мне кажется там безопаснее :)

Еще заметил следующее:
на плате преобразователя теперь нет ручной подстройки напряжения зарядки конденсатора. При этом некоторые пользователи тестировавшие вспышку с флешметром утверждают вспышка по мощности практически равна 580EXII, другие что она слабее 430EXII.
В чем может быть причина такого разброса параметров?

И уже практический вопросы, которые интересуют меня лично:
по имеющимся фотографиям кто нибудь может показать точку на плате преобразователя, которую можно использовать для контроля внешнего преобразователя заряда конденсатора?
Какую точку можно использовать для этих целей с минимальными доработками и какими?
Планирую подключение бустера PIXEL TD-381.
Заранее спасибо :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN-568EX
Непрочитанное сообщениеДобавлено: 01 ноя 2012, 17:23
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
1) Если под наклейкой есть контакты конденсатора, то, конечно, там будет удобнее. Но я не вижу, нет фотографий подтверждающих наличие контактов. Ещё есть точки на плате головки. Если бы были фотографии платы с обеих сторон, то можно было бы с уверенностью указать, где можно разряжать, не открывая нижней части вспышки.

2) Причина такого разброса сведений может заключаться в различных условиях тестирования у каждого комментатора. Если бы они могли собраться в одной студии, с одними и теми же источниками питания и измерительными приборами... :)

3) На http://impulsite.narod.ru/yongnuo/yn568ex/power-a.jpg видна микросхемка U105, в самом низу, в корпусе SOT8 с буквой "L". 6 и 7 ножки - это выходы на затворы транзисторов преобразователя. Вот, в принципе, на её входе и можно искать сигнал включения/выключения преобразователя, который можно использовать и для вашего PIXEL TD-381.
С другой стороны, можно этого и не делать. В самом бустере есть цепи, следящие за выходным напряжением. И там можно сделать управление подзарядом. Т.е. бустер может независимо от вспышки подкачивать конденсатор и выключаться, когда напряжение достигает нормы. Так работают некоторые бустеры под никоновские вспышки.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN-568EX
Непрочитанное сообщениеДобавлено: 01 ноя 2012, 20:04
Не в сети
коллега

Зарегистрирован: 27 сен 2012, 00:19
Сообщения: 194
Откуда: RUSSIA
По первому вопросу в общем то все понятно, мне и вариант с разборкой подойдет :)
По второму - я не думаю. что дело не в секониках, студии и батарейках :) так как сравнивалась вспышка с конкретными моделями Canon, пусть и в разных условиях, разброс уж очень большой получается. Меня не особо волнует, вспышка достаточно мощная, меня устраивает, но если найду флешметр для теста то сам промерю в черной студии и сравню с 430EXII :)
С питанием будем разбираться, с управлением все же удобнее, можно использовать бустеры любые и без переделок.

Спасибо за информацию.
Приедет новая профиксенная от косяков вспышка, и буду уже ее ломать.
Как чувствовал, что на стоит начинать доработку, два серьезных косяка в прошивке :) отправляю в Китай на замену, спасибо продавцу что оплачивает почтовые расходы :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN-568EX
Непрочитанное сообщениеДобавлено: 05 ноя 2012, 04:23
Не в сети
коллега

Зарегистрирован: 26 сен 2012, 20:20
Сообщения: 224
PIXEL TD заряжает до 315V, а повышает до 320 или 330 уже преобразователь вспышки. И подкачки нет ни в одном блоке. Падает напряжение до 300 вольт - подкачка только от преобразователя вспышки. А запустится блок PIXEL TD только при падении напряжения ниже 260V.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN-568EX
Непрочитанное сообщениеДобавлено: 05 ноя 2012, 12:29
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
IURII, это о каком Pixel TD речь идет, который для Nikon (TD-382) или который для Canon (TD-381)?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN-568EX
Непрочитанное сообщениеДобавлено: 06 ноя 2012, 16:25
Не в сети
коллега

Зарегистрирован: 26 сен 2012, 20:20
Сообщения: 224
разницы в схеме нет и выходные напряжения одинаковы,только кабели разные . И ещё к сведению- им невозможно просто заряжать конденсатор даже если на управляющий подать 4-5 вольт .После каждого последующего разряда конденсатора нужно отключить управляющий и подать снова питание ,только так запускается по новому .Ну а подключенный к вспышке запускается после падения напряжения на управляющем после разряда конденсатора.Стрелочного вольтметра нет так что не смог промерить если есть кратковременное пропадание напряжения на управляющем или только сильный спад. Yongnuo SF-18 также работает но они с глюками и брать нужно только если примут обратно на замену после тестов. Самодельный свой преобразователь и сделал из блоков JJC что на 8 АА которому нужно просто постоянное напряжение на управляющем даже от питающих саму схему акумов.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 16 апр 2013, 17:16
Не в сети
любопытный

Зарегистрирован: 16 апр 2013, 16:48
Сообщения: 3
Вспышка на никоне прожила 110 успешных пыхов после чего начала вспыхивать только один раз, но на всю катушку.
IGBT пробит + два резистора 2201 (R146, R147) около микросхемы U107. Один взорвался, второй просто перестал быть резистором.
Если посмотреть на прототип - SB-800 - то там это резистор-предохранитель R97 с номиналом 10 кОм.
Есть ли смысл менять все на как было? Или взять от SB-800 номиналы? Ограничится ли все этими тремя деталюшками?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 17 апр 2013, 12:03
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Здравствуйте, SNA!
Вы, видимо, отрисовали схему YN568EX? Можете её здесь показать?
Относительно аварии, то, наверное, пока вспышка на гарантии лучшее решение - это отослать её продавцу. :)
Выбор других деталей в сравнении с SB-800, скорее всего связан с отличающимся стабилитроном D104 - его ток стабилизации может отличаться в большую сторону от тока MA3300 (ZD1 SB-800) и потому суммарное сопротивление двух 2201, т.е. 4,4 кОм меньше, чем R97 в никоновской вспышке.
Очень вероятно, что поврежден Q112. Да и IGBT-драйвер U107 тоже могло зацепить высоким напряжением, если и D104 сгорел. В общем, придется все окрестности проверять.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 11 май 2013, 01:09
Не в сети
гость

Зарегистрирован: 11 май 2013, 00:57
Сообщения: 2
Добрый день. Yongnuo YN568EX уронил с расстояния 1 метр. Была в чехле в выключеном состоянии с батарейками. Не включается. В режиме покоя потребления нет. При включении вспышка уходит в КЗ. Включить удаётся путём постепенного прибавления напряжения от 1.5 вольт до 4 вольт. При этом потребление очень высокое. Проверить плату преобразователя на нагрев компонентов не хочется, сами понимаете почему :shock: ... Может кто сталкивался с такой проблемой или может подсказать по данному вопросу - буду благодарен


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 31 май 2013, 12:11
Не в сети
любопытный

Зарегистрирован: 16 апр 2013, 16:48
Сообщения: 3
Приветствую всех и impulslite в первую очередь.
Цитата:
Вы, видимо, отрисовали схему YN568EX? Можете её здесь показать?
Увы. Только сопоставляю с имеющимися схемами.
Продавцу решил не возвращать - это уже вторая. Предыдущую отправил сразу с неисправностью зума, получил эту. Так что буду сам ковырять.
Правда в электронике я несколько покрылся мхом, но когда-то был ого-го, глядишь что-нибудь вспомню
:-)

Пришли из Китая CT40KM-8H. В принципе их можно было даже и не пробовать - судя по внешнему виду явно пиленые. Но один все таки запаял.
D104 - жив, q112 вроде жив. U107 - сложно сказать, т.к. не знаю кто это (понятно что драйвер).
Несколько пыхов от пилота прошли штатно, Прицепил на камеру - на втором пыхе в i-TTL режиме - транзистор взорвался.
Опять он унес резисторы 2.2К + резистор 4.7 в цепи затвора IGBT.

Паять второй СТ40КМ - смысла не вижу. Подожду из другого источника еще должен подойти. Может будет менее пиленый, хотя сомнения уже гложут.

Смущает выгорание 4.7 Ом. Как проверить драйвер U107 и чем его, если что, менять (маркировка спилена заботливыми китайцами)?

Если пытаться перейти на IRG4BC40W какой стабилитрон рекомендуете? И почему я встречал схемы доработки в виде установки стабилитрона непосредственно между эмиттером и затвором, хотя, как мне кажется, логичнее было бы поменять D104


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 31 май 2013, 20:30
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Цитата:
драйвер U107 и чем его, если что, менять
SNA, прямого ответа пока нет. Но, думаю, изучение имеющихся схем вспышек, в которых используются CT40KM и RJP4301, может дать почти всю информацию. И вот особо тема Bower SFD35C. Ремонт, где коллега sa137 решал похожую задачу по драйверу, правда, под другой транзистор.
Во всех схемах роль IGBT-драйвера, как в виде микросхемы, так и в "рассыпухе", заключается в способности быстро залить достаточный заряд в ёмкость затвора, и обеспечить требуемый уровень напряжения на затворе, чтобы IGBT-транзистор не застрял в линейном режиме, а быстро и полностью открыл переход "коллектор-эмиттер" на то время, пока происходит разряд в лампе. И точно также быстро разрядить затвор (слить заряд), чтобы быстро закрыть транзистор, когда нужно уменьшить длительность импульса.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 20 июн 2013, 13:59
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:24
Сообщения: 12
Откуда: г. Архангельск
dbcode, коллеги по несчастью.

Я вот уронил YN-568EX и там пробило конденсатор. Сам не полез, отдал ремонтнику. Он сказал, что там конденсатор 1400 мкФ на 330 В, размеры не помнит, но что-то примерно диаметр 35 мм и длиной 45 мм.

Кто что подскажет, где и как найти замену?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 20 июн 2013, 14:05
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Поищите здесь:
конденсаторы
Таблица компонентов, встречающихся в различных вспышках


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 20 июн 2013, 14:33
Не в сети
гость

Зарегистрирован: 11 май 2013, 00:57
Сообщения: 2
У меня с конденсатором всё нормально. С проблемой так и не разобрался. Плюнул.. и заказал новую, попроще YN-560III без TTL, но со встроенным радиосинхронизатором. Жду... :)


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 20 июн 2013, 14:44
Не в сети
коллега

Зарегистрирован: 26 сен 2012, 20:20
Сообщения: 224
Gintaras писал(а):
dbcode, коллеги по несчастью.

Я вот уронил YN-568EX и там пробило конденсатор.

странно .мастер ничего не попутал ? Если так уверен пускай посмотрит на надписи - чей он , от какого производителя. Большое количество конденсаторов есть но по длиннее. А на 45 мм 1400-1500uF от Rubycon и
Hitachi пожалуй только . Пусть на название глянет или какой символ на нём.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 20 июн 2013, 15:41
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:24
Сообщения: 12
Откуда: г. Архангельск
Увы, вспышка собрана, а мастер не посмотрел. Придётся разбирать.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 20 июн 2013, 15:53
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Крайне редко выходят из строя основные конденсаторы. Когда извлечете конденсатор, соберите простую схему на лампе ИФК-120 и проверьте работоспособность конденсатора:


Или можно конденсатор подключить, соблюдая полярность, вместо родного конденсатора какой-нибудь старой сетевой вспышки.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 20 июн 2013, 19:15
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:24
Сообщения: 12
Откуда: г. Архангельск
Вспышка подозрительно щёлкала (если кто устраивал КЗ на бытовой технике - тот знает этот звук) без конца и новые аккумуляторы и батарейки быстро нагревались. Я сразу предположил на пробой чего-то, а мастер добрался до конденсатора и увидел, что голова конденсатора подозрительно вздута, а когда в разобранном состоянии вспышку включил - щёлкало внутри конденсатора. Причём пробой происходит при высоком напряжении, так не звонится.

А что во вспышке отвечает за отключение заряда?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 20 июн 2013, 19:47
Не в сети
коллега

Зарегистрирован: 26 сен 2012, 20:20
Сообщения: 224
конденсатор вздувшийся - значит был перезаряд и мало вероятно, что одноразово. Надо нацепить временный на 350-400 Вольт ёмкостью от 100 мкФ и проследить, останавливается ли заряд при достижении 330 Вольт или поднимается ближе к 400 . Если напряжение на конденсаторе перескакивает за 330 Вольт, то нужно искать причину этому.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 25 июн 2013, 11:40
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Gintaras, когда будете разбирать, последовательно и тщательно фотографируйте, как было. После собирать обратно будет проще. И фотографии дополнят имеющиеся здесь.

Поскольку схемы нет, то Вам придётся начать с поиска на плате цепочки обратной связи (обычно делитель с мегаомными резисторами в верхнем плече), которая измеряет напряжение на основном конденсаторе. Поделенное примерно в 100 раз напряжение основного конденсатора, т.е. от 0 В до 3,3 В, сравнивается с опорным напряжением (часто 2,5 В или 3 В или другим) на компараторе (или отдельном или имеющимся с структуре главного процессора или в драйвере преобразователя напряжения) и по результату сравнения компаратор или продолжает процесс зарядки основного конденсатора или выключает преобразователь.
Загляните в сервис-мануалы к вспышкам Canon - там можно найти достаточно подробное описание взаимодействия узлов схемы.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 01 июл 2013, 12:34
Не в сети
новичок

Зарегистрирован: 27 сен 2012, 01:24
Сообщения: 12
Откуда: г. Архангельск
impulsite, благодарю. Списался с продавцом, решил отправить вспышку обратно в Китай на ремонт.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 01 июл 2013, 23:32
Не в сети
новичок

Зарегистрирован: 01 июл 2013, 23:24
Сообщения: 5
Приветствую!
568-я прожила больше года. Супруга иногда снимает свадьбы, так вот на последней свадьбе в 30-ти градусную жару вспышка перегрелась (сработала защита от перегрева). Теперь вспыхивает только на полную мощность, при этом после каждого пыха выдает сигнал о перегреве пищанием зуммера. Есть ли шанс на восстановление? Где на фотографиях IGBT ключ? Какой элемент работет в качестве датчика перегрева и как его проверить?
Читал посты выше про похожую ситуацию - дело так и закончилось ничем?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Yongnuo YN568EX
Непрочитанное сообщениеДобавлено: 02 июл 2013, 11:01
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8660
Здравствуйте, slenkov!
На фотографиях в сообщении http://impulsite.ru/viewtopic.php?p=7825#p7825 IGBT-транзистор обозначен как IT101. Убедившись, что между MC(+) MC(-) нет напряжения, разрядить при необходимости, измерить сопротивление между коллектором (с) и эмиттером (е) транзистора IT101. У неисправного обычно наблюдается короткое замыкание между коллектором и эмиттером.
Относительно датчика перегрева пока ответа нет.

PS: добавьте фотографии плат вашей вспышки. Довольно часто наблюдается изменение схем и устройства вспышек в течение производства.


Вернуться к началу
  Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 234 ]  На страницу 1, 2, 3, 4, 5 ... 10  След.

Часовой пояс: UTC + 4 часа


Кто сейчас на форуме

Зарегистрированные пользователи: stanislavsochi


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

При использовании материалов сайта ПРЯМАЯ ссылка на источник impulsite.ru обязательна!


Создано на основе phpBB® Forum Software © phpBB Group
