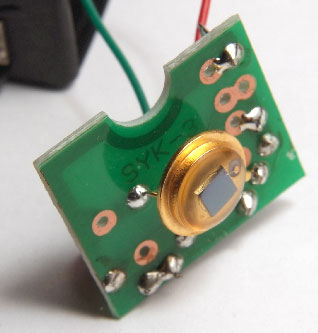

Ниже представлены схемы светосинхронизаторов SYK-3, Kaizer, Nissin, Soligor FT-3 и других, срабатывающих на одиночные, как световые так и ИК, импульсы вспышек. Светосинхронизаторы предназначены для фотовспышек с высоким, более 100 Вольт, напряжением на синхроконтактах. Это практически все советские вспышки Луч, Электроника, СЭФ, Чайка, FIL, (ФИЛ), Saulute (Саулюте), Norma (Норма), а также вспышки Vivitar 283, Unomat B24TAC, Unomat B20, Falcon F12, Nippon и многие другие.
Как определить напряжение на синхроконтактах можно узнать здесь:
viewtopic.php?f=17&t=154
Как самостоятельно измерить напряжение на синхроконтакте:
http://speedlights.net/wordpress/wp-con ... oltage.jpg
http://forums.steves-digicams.com/attac ... 010293.jpg
http://oldoctober.com/ru/check_contacts/




На чувствительность светосинхронизатора может влиять выбор номинала деталей:
Тиристор CR02AM - наиболее часто применяется для светосинхронизаторов, у него очень высокая чувствительность по управляющему входу, единицы и десятки микроАмпер. Подходящая замена: MCR100-6 (MCR100-8), ML406, BT169D (BT169E, BT169G).
конденсатор 0,047 мкФ на напряжение от 30 до 250 В.
Резистор R1 47 М (47 МегаОм) составляется из 9 штук по 5,1 МОм или 4-5 штук по 9-10 МОм мощностью 0,125-0,25 Вт.
R2* - непосредственно влияет на чувствительность и подбирается от 2 кОм до 51 кОм.

Фотодиоды лучше именно указанные на схемах, с большими линзами ФД263-01 или ФД320 или другие инфракрасные фотодиоды с большими линзами. Также хорошо работают фотодиоды SFH205, PDB-C157 (из ф/а Поляроид).
Цитата:
Можно ли заменить фотодиод в представленных схемах на фототранзистор

Подробнее здесь: viewtopic.php?p=28922#p28922

В готовом виде встречается под разными названиями: Kaiser, Nissin, PSL, Seagull SYK-3 и др.. Также известен дефект однократного срабатывания описываемых светосинхронизаторов в сочетании с некоторыми вспышками. Как исправить этот недостаток, подробно и иллюстрациями описано здесь: Доработка светосинхронизатора PSL-15, Raylab RAC-HSS2.

Изображение Изображение Изображение Изображение Изображение Изображение Изображение

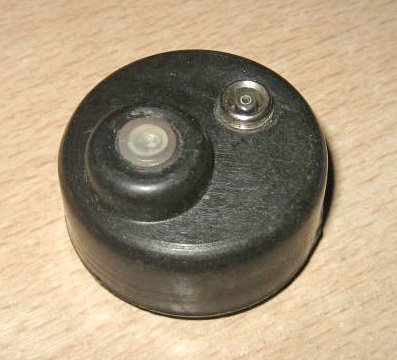

Светосинхронизатор Soligor FT-3.
http://videomax.ru/forum/forum_posts.asp?TID=9494&PN=9
stump писал(а):
Светосинхронизатор Soligor FT-3 устроен так :
Квадратики - это бескорпусные фотодиоды или кусочки фотоэлеменов от солнечной батареи. Их можно заменить практически любыми фотодиодами
Тиристор F0R3G, ( после F - ноль, а не буква "O")
Резистор - 10 кОм
Дока на тиристор: http://www.datasheetdownload.com/html/S ... r.pdf.html
----------
Схема простейшая, может быть кому-то пригодится, как начальная информация для собственных конструкций ...

Изображение Изображение Изображение Изображение Изображение Изображение

Светосинхронизатор FALCON EYES PSL-15 или Raylab RAC-HSS2, его схема и доработка:

Изображение Изображение Изображение Изображение Изображение

Светосинхронизатор Nissin. Схема синхронизатора Nissin и её модификация:

Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Изображение Изображение

_____________
Ccылки по теме:
Доработка светосинхронизатора PSL-15, SYK-3, Raylab RAC-HSS2
Как и чем синхронизировать старую СЭФ-3М?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:30
Не в сети
новичок

На форуме с: 26 сен 2012, 16:20
Сообщений: 14
Доброго дня всем! Если собрать свето синхронизатор Kaizer с использованием тристора MCR-100-6(8) взамен CR02AM остальные номиналы деталей менять не надо? Т.е. это честная схема которая будет 100% работать? Или в связи с заменой тиристора надо еще что-то изменить в схеме?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:30
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Здравствуйте, Jomani!
Схема нормальная, многие изготовители синхронизаторов ею пользуются. Например PSL-15 - один в один Кайзер. Или вот светосинхронизатор Nissin
Единственно, что потребуется, это подбор резистора R2 от 2 до 20 килоОм.



Добавлено модератором: 23 июня 2018

Рассмотрим, как работает схема "Kaizer".
Схема очень просто устроена. И как всё простое - это компромисс между взаимоисключающими требованиями.
Каждый элемент играет свою роль.
Тиристор VS1 - это ключ, который замыкает цепь поджига ведомой вспышки, примерно как кнопка TEST в поджиге. Он и подключается к синхроконтактам вспышки, обычно параллельно кнопке TEST.
Фотодиод VD1 - это датчик света ведущей вспышки, включен здесь в фотодиодном режиме работы, т.е. как сопротивление, управляемое освещением.
Резисторы R1, R2* и внутреннее сопротивление перехода между УЭ и катодом тиристора образуют делитель напряжения, где верхнее плечо - это R1, а нижнее плечо - это R2 и переход VS1.
конденсатор C1, поскольку стоит параллельно нижнему плечу делителя, конденсирует, накапливает на себе напряжение нижнего плеча делителя.

Когда фотодиод VD1 оказывается освещенным импульсом света ведущей вспышки, то его сопротивление резко уменьшается и конденсатор C1 разряжается через фотодиод на УЭ тиристора и, если ток через VD1, входящий в УЭ, будет больше 100...200 микроампер, то тиристор откроется, поджигая ведомую вспышку. Подбором резистора R2 от 2 до 20 килоОм увеличивается напряжение нижнем плече делителя на конденсаторе C1, что улучшает чувствительность и стабильность срабатываний светосинхронизатора.

С некоторыми вспышками при подключении схемы "кайзер" поджиг не работает, как от ведущей вспышки, так и от тестовой кнопки. Происходит это потому, что светосинхронизатор "подсаживает", уменьшает напряжение на конденсаторе поджига, что в результате поджиг не работает. По этой причине величина R1 достигает 40...50 мегаом. А иногда, по возможности, приходится уменьшать величину резисторов в цепи поджига ведомой вспышки.

Другой недостаток "схемы кайзера" проявляется в однократном срабатывании светосинхронизатора. Повторное срабатывание возможно только после отключения и повторного подключения светосинхронизатора. Как лечится эта "болезнь", подробно описано здесь: viewtopic.php?p=1854#p1854


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:31
Не в сети
новичок

На форуме с: 26 сен 2012, 16:20
Сообщений: 14
Вот что получилось у меня :mrgreen: Работает как часики :razz: :mrgreen:

Изображение Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:31
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Хорошо! Приятная весть!
Евгений, поясните, пожалуйста, что это за деталь - серая трубочка? Очень похоже на конденсатор, а маркировка как у резистора 750 килоОм: М750, т.е. 0,75 МегаОм.

И еще вопросики: какая вспышка является ведущей и какая ведомая и как можете оценить чувствительность светосинхронизатора? При неярком освещении на какой дистанции от ведущей вспышки перестает работать светосинхронизатор?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:31
Не в сети
новичок

На форуме с: 26 сен 2012, 16:20
Сообщений: 14
Виктор, трубочка действительно похожа на конденсатор, но на самом деле даже и не знаю что это. Выпаял её из старенькой платы, валявшейся в гараже. Проверив напряжение на выходе, подключив её к вспышке, понял, что деталь может пригодиться, так как она понижает напряжение менее одного вольта. Измерить сопротивление более 1 Мегаома мой вольтметр не позволят. Из этого всего сделал вывод, что этой деталью в схеме я вряд ли наврежу. Попробовал - работает. Ну и отлично! Запускается синхронизатор без проблем с расстояния 4-5 метра, причем фотодиодом, повернутым к окну. Ведущей вспышкой работает FIL-46, стандартное рассеивающее стекло заменил на черный диск Smartbay, при этом удалив с него фольгированую часть. Одним словом самодельный ИК фильтр. Тем самым не порчу экспозицию. При комнатном освещении от 3х ламп накаливания по 100 Вт чувствительность падает, но не сильно. Отличный вариант для начала творческих экспериментов :P


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:32
Не в сети
мастер

На форуме с: 26 сен 2012, 15:27
Сообщений: 1002
Откуда: RU, Crimea, Simferopol
impulsite писал(а):
что это за деталь - серая трубочка?

Это керамический конденсатор КТ-2 !! М750 - это группа по ТКЕ +0.025 -0.012 %/С. Маркировка ёмкости перед ней


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:33
Не в сети
новичок

На форуме с: 26 сен 2012, 16:20
Сообщений: 14
Надеюсь это не испортит мой синх :( Или надо срочно все переделывать ??? Поставить вместо конденсатора как положено резисторы на 50 Мом?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:34
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Не должен. Но лучше с резисторами. Потому что конденсатор может пропускать переменное напряжение помех, импульсов в сети, в схеме вспышки. Похоже, что есть ток утечки через этот конденсатор. Сопротивление конденсатора постоянному току велико, но оно имеет свою величину. Сколько-то там мегаОм или десятков мегаОм.

Измерять большие сопротивления можно косвенным путем.
Если имеется прибор с пределом 1 МегаОм, подключите к нему резистор R1 величиной 1 М или чуть меньше. Снимите показание. Затем параллельно этому резистору подключите неизвестное сопротивление Rx. Опять снимите показание прибора. Суммарное сопротивление двух параллельных резисторов меньше, чем сопротивление самого меньшего:

1/Rcумм=1/R1 + 1/Rx => Rx=R1*Rсумм/(R1-Rсумм)

Пример в числах: пусть измеренное R1=0,992 М. Подключили неизвестное сопротивление, получили сопротивление Rсумм=0,866M.
Rx=0,992*0,866/(0,992-0,866)=6,8М


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:35
Не в сети
коллега

На форуме с: 27 сен 2012, 00:32
Сообщений: 17
impulsite писал(а):
Единственно, что потребуется, это подбор резистора R2 от 2 до 20 килоОм.
А с чем это связано?


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:35
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Со свойствами фотодиода.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:37
Не в сети
гость

На форуме с: 05 окт 2012, 14:36
Сообщений: 2
Подскажите пожалуйста человеку, который последний раз держал паяльник в школьном возрасте.
Хочу спаять такую штуковину для высоковольтных вспышек, так как PSL-15 меня полностью устраивает.
А какой конденсатор должен быть? Я имею ввиду его напряжение, а не ёмкость.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:37
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Здравствуйте, Al-F !
Посмотрите на примерах самостоятельно изготовленных синхронизаторов:
viewtopic.php?f=18&t=292
viewtopic.php?f=18&t=295
Используйте конденсаторы на 40-400 В, металлоплёночные
Изображение Изображение Изображение
или керамические
Изображение Изображение Изображение
Чем больше рабочее напряжение, тем меньше будет утечек. Но и габариты вырастут.

Не найдете ФД-263 или ФД-320, купите пару ИК-фотодиодов с большими линзами. Фотодиоды с маленькой линзой или без линзы будут работать только на близких дистанциях, не больше 1 метра. Наверное, можно поэкспериментировать, поставив пару таких недорогих фотодиодов параллельно:



Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:38
Не в сети
гость

На форуме с: 05 окт 2012, 14:36
Сообщений: 2
impulsite писал(а):
Не найдете ФД-263 или ФД-320, купите пару ИК-фотодиодов с большими линзами. Наверное, можно поэкспериментировать, поставив пару таких недорогих фотодиодов параллельно:

Купил ФД320. Кстати был и ФД263 (внешне похож по крайней мере), но даже не знаю чего, взял ФД320. Тиристор только MCR100-8 нашел. Буду вечером пробовать! :)

PS:
УРА! Работает!!!
Фотодиод ФД320. Тиристор MCR100-8. Остальное всё по схеме.
Впихнул прямо в тело дешевой китайской вспышки. Поджигаю ИК трансмиттером FalconEyes. Всё супер, с любого расстояния, что позволяет квартира, при повернутой в любые стороны вспышке и трансмиттере и полностью включенном в комнате свете -- срабатывает всегда.
На фотках "красный глаз" это ФД 320 :)
Спасибо большое за помощь.
Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:38
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
:) Спасибо за фото! Завтра еще проверьте работоспособность при солнечном освещении.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:38
Кто-нибудь пробовал для синхронизатора фотодиод BPW41N?


Вернуться к началу


Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:39
Не в сети
мастер

На форуме с: 26 сен 2012, 13:06
Сообщений: 590
Касательно фотодиода BPW41N: поскольку вспышки излучают в широком диапазоне, включая ИК, то такой фотодиод точно будет работать в схеме SYNCH, но, полагаю, будет уступать в чувствительности светодиодам с линзой. Надо собрать две одинаковых схемы на этом фотодиоде и на, например, ФД-263-01 и сравнить чувствительность ночью и при засветке солнечным светом в 10 EV (1/30 сек, F5,6 при ИСО100).


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:40
Не в сети
гость

На форуме с: 05 окт 2012, 14:40
Сообщений: 2
Киньте пожалуйста схему синхронизатора на вспышку "Saulute"!!!
К ней подойдет эта схема ?
http://impulsite.narod.ru/synchro/kaizer.png

Скажите пожалуйста, сколько кОм имеет тиристор МСR-100 ???
И как его проверить ???


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 05 окт 2012, 14:42
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Да, подойдет. xtreme59, за то время, что Вы мучаетесь вопросами, можно было бы собрать уже несколько схем. :)

Тиристоры.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 27 дек 2012, 00:12
Не в сети
коллега

На форуме с: 26 сен 2012, 21:37
Сообщений: 42

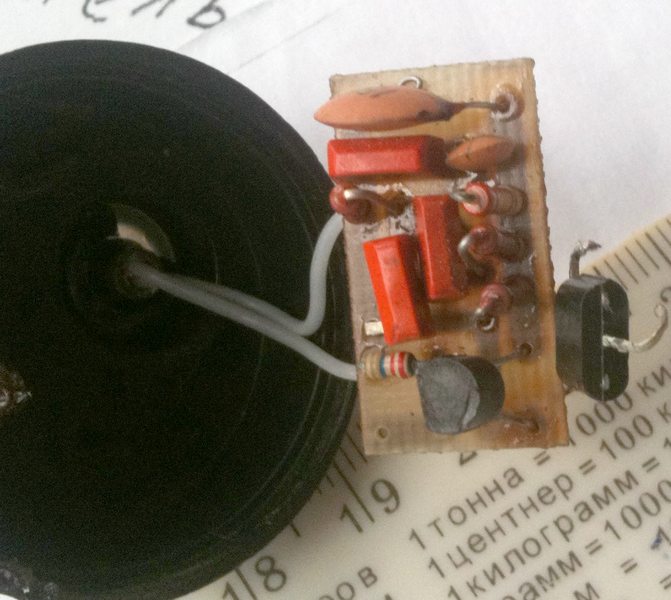

Доброго времени суток!! Вот нашел простенькую схему синхронизатора. Со вспышкой Фил 105 работал отлично!!! Если все правильно перерисовал, то вот она:



Добавлено модератором. Схема светосинхронизатора с внесенными поправками. R4 состоит из 3-4 резисторов по 4,7 МОм или 5,1 МОм.
Изображение Изображение Изображение Изображение Изображение Изображение Изображение

_________________
Не все то золото что блестит!!


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 27 дек 2012, 01:20
Не в сети
коллега

На форуме с: 27 сен 2012, 00:22
Сообщений: 91
Это практически та же схема, что используется в светосинхронизаторах "Поиск-фото" СФ-3, с небольшими вариациями конечно.
Схема проверенная, у меня такие работают с 80х годов прошлого века :lol:
Автор схемы харьковчанин.
В них тогда ещё, в качестве фотодиода, использовались транзисторы КТ 3102, о спиленой крышкой.
Так что нет ничего удивительного, в том что схема полностью работоспособна и при этом обладает высокой чувствительностью, и не слишком критична к засветке.

_________________
Прощать врагов надо так, чтобы они плакали.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 27 дек 2012, 01:26
Не в сети
коллега

На форуме с: 26 сен 2012, 21:37
Сообщений: 42
Strannik писал(а):
Это практически та же схема, что используется в светосинхронизаторах "Поиск-фото" СФ-3

Ну извините... просто я такой здесь не видел и решил выложить может кому пригодится.

_________________
Не все то золото что блестит!!


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 27 дек 2012, 17:16
Не в сети
коллега

На форуме с: 27 сен 2012, 00:22
Сообщений: 91
MaxZX2 Вам не за что извиняться, ведь этой схемы действительно не было, ни тут ни на сайте Осипова.
Я же просто пояснил её происхождение.
И Вам можно сказать только спасибо, и за информацию, и за внимательность. Ведь схема действительно удачная, и работает сразу после сборки, не капризничает, не то что "мерседес" ;)

_________________
Прощать врагов надо так, чтобы они плакали.


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 30 дек 2012, 16:20
Не в сети
эксперт

На форуме с: 25 сен 2012, 22:00
Сообщений: 8869
Сергей Анатольевич Обруч предложил светосинхронизатор из 3-х деталей: фотоэлемент садового светильника, тиристор и гнездо синхроконтакта. Проще, наверное, только синхронизатор из фототиристора. :)


Подробный рассказ, как самому повторить синхронизатор:
Видео: Простой светосинхронизатор для фотовспышки часть1
Видео: Простой светосинхронизатор для фотовспышки часть2



Добавлено модератором: светосинхронизатор из садового светильника от Waldemar Szymanski.

Изображение Изображение Изображение Изображение Изображение


Вернуться к началу
  Профиль

Непрочитанное сообщениеДобавлено: 09 июн 2013, 14:21
Не в сети
гость

На форуме с: 06 июн 2013, 21:07
Сообщений: 1
Всем привет 8-)
на днях приобрел 2 вспышки: Norma FIL-100 и Norma FIL-46.
Решил сделать на них светоловушку. Собрал схему (Kaizer до этого собирал её для СЭФ-3 все работает), подключил и ничего не работает, даже кнопка пилот зависла. Отключил, проверил правильность сборки. Всё правильно и полярность и детали. Замерил напряжение. Мультиметр показал 32 Вольта (на обоих)...
Пожалуйста, подскажите простую схему для этих вспышек на напряжение 32 Вольта.... :idea:


Вернуться к началу
  Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 66 ]  На страницу 1, 2, 3  След.

Часовой пояс: UTC + 4 часа


Кто сейчас на форуме

Зарегистрированные пользователи: не присутствуют


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

При использовании материалов сайта ПРЯМАЯ ссылка на источник impulsite.ru обязательна!


Создано на основе phpBB® Forum Software © phpBB Group
