 Заголовок сообщения: Arsenal VE-300, нужна схема
Непрочитанное сообщениеДобавлено: 20 мар 2018, 00:21
Не в сети
любопытный

Зарегистрирован: 20 мар 2018, 00:09
Сообщения: 4
Здравствуйте. Пожалуйста, подскажите какой предохранитель стоит на вспышке?
220V 5A , если я не ошибаюсь?

И где располагается датчик температуры? Между большими банками конденсаторов?



Добавлено модератором: рисунки по фотографиям от fotocorr.

Изображение Изображение Изображение Изображение Изображение Изображение

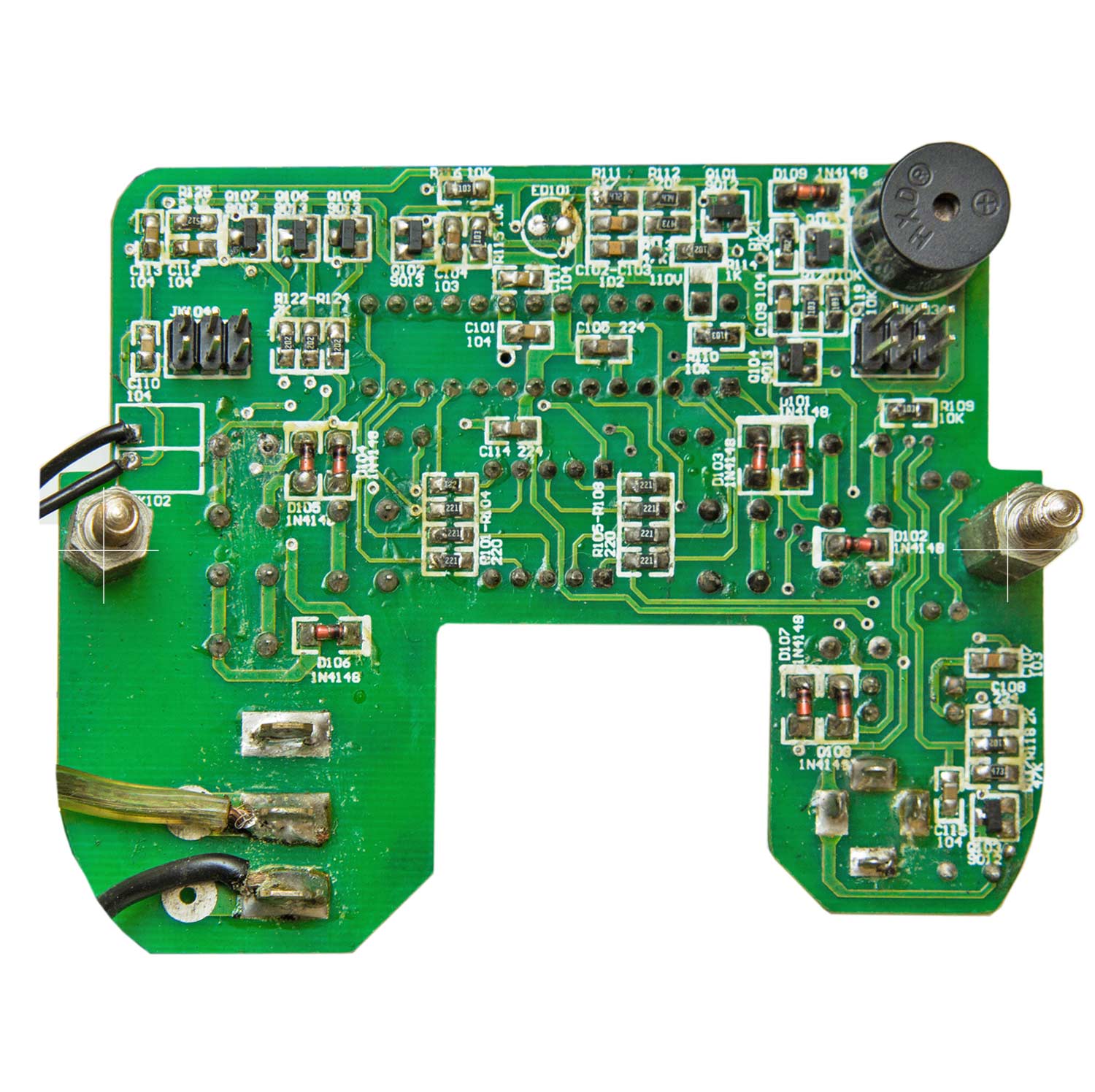

1 - плата управления, CONTROL PCB.

Изображение Изображение

2 - плата питания, POWER PCB.

Изображение Изображение

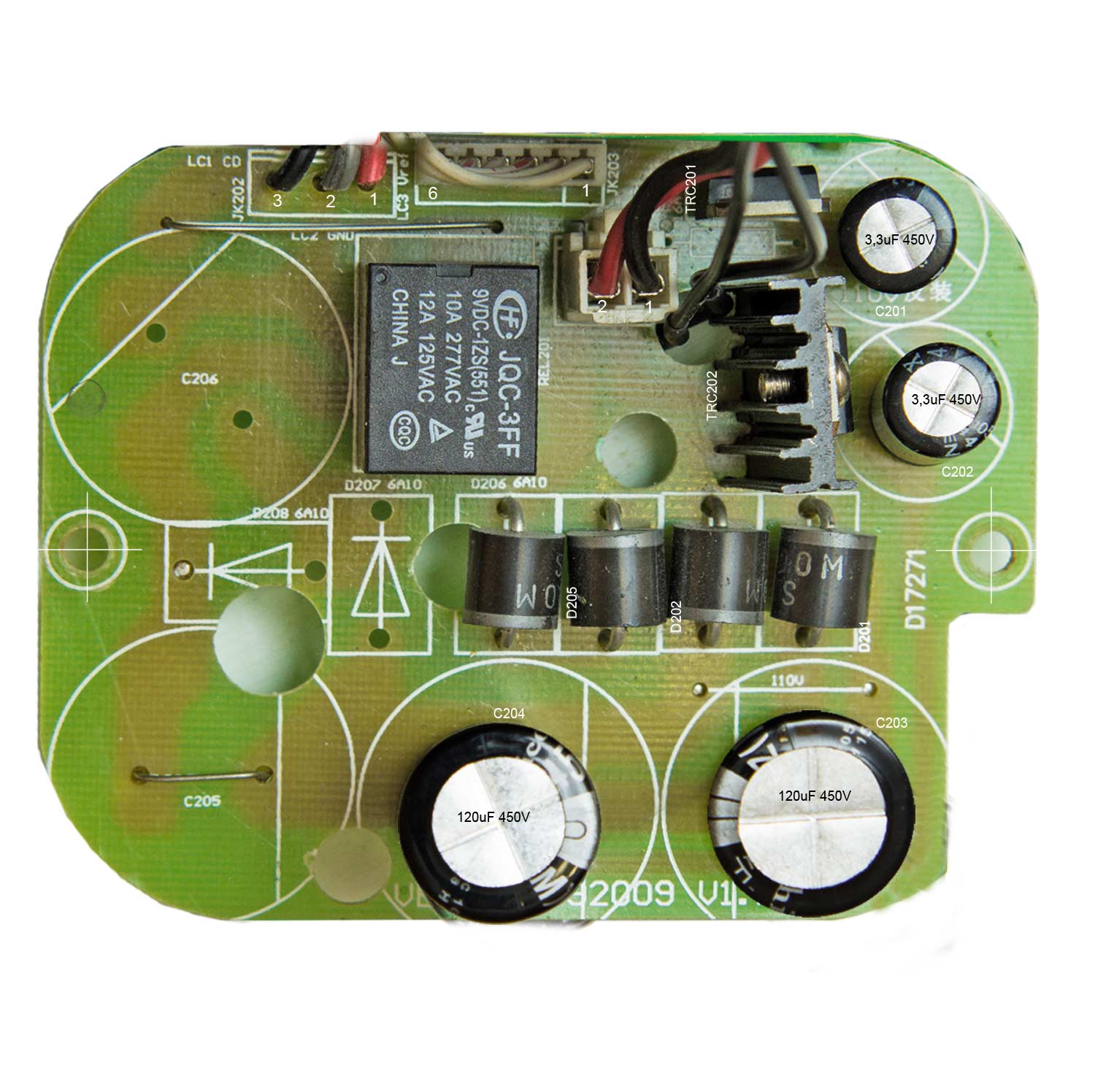

3 - Плата удвоителя:

Изображение Изображение

4 - Плата конденсаторов, CAPS PCB

Изображение Изображение

5 - плата лампы:

Изображение Изображение


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Arsenal VC-300 (Mircopro EX-300), нужна схема
Непрочитанное сообщениеДобавлено: 20 мар 2018, 00:44
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Здравствуйте, fotocorr!
Да, такой годится. Если выложите фото, где видна маркировка на колпачках или на корпусе, то можно и точнее, какой тип должен быть.

Цитата:
И где располагается датчик температуры?

Бывает, что на одном из зарядных конденсаторов. Они, обычно, греются больше других. Иногда встречается, дополнительно, на основных конденсаторах.

Мы тут все не будем против, если вы подробно отснимете внутреннее устройство вашего моноблока. Чтобы лучше понимать, что где находится. И, со временем, при наличии качественных фото восстановить схему.
Также было бы полезно сделать снимки (или сканы) инструкции пользователя.


Вернуться к началу
  Профиль

 Заголовок сообщения: Arsenal VE-300, нужна схема
Непрочитанное сообщениеДобавлено: 22 мар 2018, 22:34
Не в сети
любопытный

Зарегистрирован: 20 мар 2018, 00:09
Сообщения: 4
Спасибо за быстрый ответ. Фотографии сейчас сделаю и вышлю.

Пожалуйста, помогие определить неисправность.

Симптомы такие:
Неисправность возникла после подачи на вход вспышки несинусоидального напряжения от генератора. После замены предохранителя, он сгорает через 15 секунд после включения.
Видимых неисправностей на плате нет. Заменили конденсаторы на блоке питания, не помогло.
Какие дальнейшие варианты?

Спасибо.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Arsenal VC-300 (Mircopro EX-300), нужна схема
Непрочитанное сообщениеДобавлено: 23 мар 2018, 02:14
Не в сети
любопытный

Зарегистрирован: 20 мар 2018, 00:09
Сообщения: 4
Вот, как обещал внутренности вспышки. Пожалуйста, перезалейте на удобный вам ресурс, я через время удалю.

https://drive.google.com/open?id=1gjLyk ... Q7jVwrBGI8

Времени снимать было немного, надеюсь все можно разобрать.
А инструкции у меня нет.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Arsenal VC-300 (Mircopro EX-300), нужна схема
Непрочитанное сообщениеДобавлено: 23 мар 2018, 13:55
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
fotocorr, спасибо, фотографии скачал. Прошу уточнить название вспышки, что у неё на шильдиках написано:
Arsenal VE-300 или что-то иное?


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Arsenal VC-300 (Mircopro EX-300), нужна схема
Непрочитанное сообщениеДобавлено: 23 мар 2018, 14:23
Не в сети
любопытный

Зарегистрирован: 20 мар 2018, 00:09
Сообщения: 4
Arsenal ARS-300-VE


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Arsenal VC-300 (Mircopro EX-300), нужна схема
Непрочитанное сообщениеДобавлено: 23 мар 2018, 15:42
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
Ок, выделю в отдельную тему. Закачал ваши файлы на ЯДиск: https://yadi.sk/d/HeYxGvWy3TgPkv

Термодатчик - это "капля" с проводами от JK102. Плотно прижимается кольцом из термоусадочной трубки к одному из конденсаторов 120 мкФ 450 В.

Цитата:
Неисправность возникла после подачи на вход вспышки несинусоидального напряжения от генератора

Пока не могу дать ответ. Надо разобраться в цепях питания.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Arsenal VC-300 (Mircopro EX-300), нужна схема
Непрочитанное сообщениеДобавлено: 23 мар 2018, 16:38
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
fotocorr писал(а):
Видимых неисправностей на плате нет.

Пока можно, убедившись, что конденсаторы разряжены, проверить на одностороннюю проводимость силовые диоды на плате диодов и SMD-диоды на плате питания. И на обеих платах симисторы проверить на отсутствие КЗ между терминалами A1 и A2.
Платы при этом разъединить, чтобы ёмкость больших конденсаторов не мешала измерениям.

1 - плата управления, CONTROL PCB.
2 - плата питания, POWER PCB.
3 - плата удвоителя, DOUBLER PCB.
4 - плата конденсаторов, CAPS PCB.
5 - плата лампы, TUBE PCB.

Плата конденсаторов, CAPS PCB

Изображение Изображение

Плата удвоителя и плата лампы:

Изображение Изображение Изображение Изображение

Ещё вопрос, если включить моноблок в открытом виде, то какие детали успевают нагреться до момента перегорания предохранителя? При такой проверке лучше не доводить до перегорания, а включить кратковременно и затем, отключив вспышку и помня о возможном высоком напряжении, поискать сильно нагретые детали.

Или можно подключить моноблок к регулируемому источнику переменного напряжения, например, к ЛАТРу, и подавая переменное напряжение на уровне 20-60 вольт, следить за потребляемым током и за нагревом деталей.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Arsenal VC-300 (Mircopro EX-300), нужна схема
Непрочитанное сообщениеДобавлено: 24 мар 2018, 00:45
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
fotocorr, на плате конденсаторов тоже есть диоды и их исправность необходимо проверить. Правильно я их нарисовал? Может быть есть какие-то детали, что я пропустил? Исправьте, если есть ошибки.

fotocorr писал(а):
Неисправность возникла после подачи на вход вспышки несинусоидального напряжения от генератора.

Осмотрите трансформатор B201 на плате питания. Нет ли от него горелого запаха? От несинусоидального напряжения страдают обычно обмотки трансформаторов, вероятно есть межвитковое замыкание.


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Arsenal VE-300, нужна схема
Непрочитанное сообщениеДобавлено: 27 мар 2018, 23:56
Не в сети
эксперт

Зарегистрирован: 25 сен 2012, 22:00
Сообщения: 8644
1 - плата управления, CONTROL PCB.
2 - плата питания, POWER PCB.

Изображение Изображение Изображение Изображение
