Re: Nikon SB-600, есть схема и сервис-мануал
Не нужно передергивать. Я прошу у вас совета как у специалиста, у человека который знает ответ.
Тему viewtopic.php?f=28&t=47 я видел конечно.
Но как заменить
30v_200a__CT40KM-8H_400v__Strobe
на
20v_160a__IRG4BC40W_600v__Strobe
не знаю.
И достаточно ли 160А?
Ткните меня носом, не могу найти (( что нужно чтоб снизить управляющее напряжение до 20v?
Стабилитрон ставить на 20v? Какой, куда?
Тему viewtopic.php?f=28&t=47 я видел конечно.
Но как заменить
30v_200a__CT40KM-8H_400v__Strobe
на
20v_160a__IRG4BC40W_600v__Strobe
не знаю.
И достаточно ли 160А?
Ткните меня носом, не могу найти (( что нужно чтоб снизить управляющее напряжение до 20v?
Стабилитрон ставить на 20v? Какой, куда?
-
Не в сети
- коллега
- Сообщения: 156
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
В теме про Canon 430EX писали, что IRG4BC40, кажись, F, работает без уменьшения напряжения на затворе. Попробуйте и вы. Может найдете транзистор HGT1S20N60C3S из темы IGBT в цепи разряда... Тоже недорогой. Импульсное напряжение на затворе допускается до +/-30В. Только не косячЬте при сборке, мануал к SB-600 подробно описывает, как обратно собирать.чтоб снизить управляющее напряжение до 20v
UPD: лень искать, но забейте в поиск " IRG4BC40* " - найдете все темы.
-
Не в сети
- коллега
- Сообщения: 19
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Спасибо.
Добрые люди подсказали, что стабилитрон ZD201 на 30V можно заменить на 20V от 200mA.
И можно установить доступный IRG4BC40F.
Добрые люди подсказали, что стабилитрон ZD201 на 30V можно заменить на 20V от 200mA.
И можно установить доступный IRG4BC40F.
-
Не в сети
- новичок
- Сообщения: 7
- Стаж 11 лет 6 месяцев

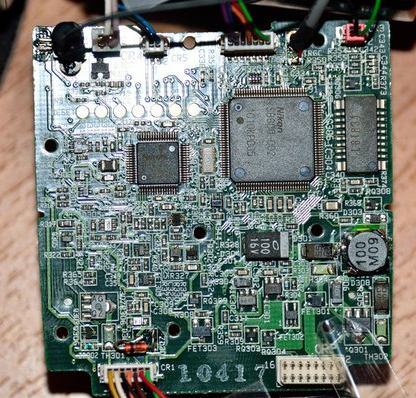

Re: Nikon SB-600, есть схема и сервис-мануал
Здравствуйте уважаемые эксперты
Приключилась очередная беда с моей вспышкой, после падения на лестнице в фоторюкзаке перестала работать. Вскрытие показало оторванный дроссель L301 с обрывом проводника, диод D303 и стабилитрон ZD301. Собрать и припаять на места не получится потому как у них ноги оборваны.
По дросселю информацию нашёл, а по полупроводникам нет.
Посоветуйте пожалуйста, какую маркировку спрашивать магазине радиодеталей?
Приключилась очередная беда с моей вспышкой, после падения на лестнице в фоторюкзаке перестала работать. Вскрытие показало оторванный дроссель L301 с обрывом проводника, диод D303 и стабилитрон ZD301. Собрать и припаять на места не получится потому как у них ноги оборваны.
По дросселю информацию нашёл, а по полупроводникам нет.
Посоветуйте пожалуйста, какую маркировку спрашивать магазине радиодеталей?
-
Не в сети
- эксперт
- Сообщения: 10367
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
TigraBobr, не буду лишать Вас исследовательского удовольствия, лишь подскажу, что по стабилитрону есть указания в теме, а тип диода найдете на схеме в сервис-мануале. И будет интересно услышать от Вас, какие альтернативы Вы можете предложить (предположить?) для этих деталей.
-
Не в сети
- новичок
- Сообщения: 7
- Стаж 11 лет 6 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Уважаемый impulsite.
Может я как то не по-русски спросил?
Названия на схеме ZD301 и D303 я нашёл, могу даже предположить что D303 это, например, панасониковский MA2J111. Описания стабилитрона по приведённой маркировке я найти не смог.
Исследовать схему и делать предположения сейчас у меня ни времени ни желания нет. Именно поэтому я и спросил у людей на форуме, явно часто сталкивающихся с подобной проблемой, какие замены обычно использовали в таких случаях они.
Может я как то не по-русски спросил?
Названия на схеме ZD301 и D303 я нашёл, могу даже предположить что D303 это, например, панасониковский MA2J111. Описания стабилитрона по приведённой маркировке я найти не смог.
Исследовать схему и делать предположения сейчас у меня ни времени ни желания нет. Именно поэтому я и спросил у людей на форуме, явно часто сталкивающихся с подобной проблемой, какие замены обычно использовали в таких случаях они.
-
Не в сети
- коллега
- Сообщения: 90
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
pegast20009 писал(а):R307 служит нагрузкой Q310(2SC4505-400v/0.1a) и ограничителем тока ZD301, D302 - для развязки по питанию, чтобы напряжение с башмака (?) не пошло на процессор IC303. Но учитывая то, что в SB800 на Q16 (Q310)подключены разъёмы дополнительных синхроконтактов, то остается только страховка, для защиты входа от высокого напряжения с внешней стороны вспышки! Вопрос снимается -D302 не пускает! Промерял ZD3 еще в одной SB800(!) - там тоже U стабилизации 44,5 вольт! Очень мудренная логика защиты!!!
43Вольтовый стабилитрон ZD301 (то же самое указано и на схеме)impulsite писал(а):Да, защита "против дурака" продуманная. Все сохраняется из того, что проводные размножители из старой никоновской системы допускают установку вспышек с высоким напряжением на синхроконтакте. Поэтому предусмотрены три линии "обороны": 1-я - стабилитрон ZD401, 2-я - ZD303, 3-я - резистор R307 и 43Вольтовый стабилитрон ZD301 вместе с 90Вольтовым диодом D302. Даже если по каким-то причинам первые линии не сработают, высокое напряжение внешней вспышки упадет на R307 и ZD301 и не будет пропущено диодом D302.
Q310 служит для поджига от кнопки Test и для сброса напряжения на основном конденсаторе в аварийном режиме, при превышении уровня 350 В.
Известно уже, почему был обрыв в R307?
и какие ещё нужны пояснения?
скопированно с 8й страницы данной темы
_________________
Прощать врагов надо так, чтобы они плакали.
Прощать врагов надо так, чтобы они плакали.
-
Не в сети
- коллега
- Сообщения: 156
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
наверное, это не по-русски написано:
на 1 странице-
на 1 странице-
на 7 странице-pegast20009 писал(а):Диод D303 (заменил на 1N4148) анодом подключается на "+Bat CRP"
Причем, без проблем все находится поиском.pegast20009 писал(а):чуть правее и выше злополучный стабилитрон ZD301 - RD43B-M, а в мануале SB800 стр.49 он называется Z3 RD43M-B, маркировка на корпусе "431" . Характеристики: Type number - RD43M, Class - B, Zener voltage (Vz) - 44.0-49.0, Iz (ma) - 5
...
Я веду речь только о ZD301 - RD43B-M 43v
-
Не в сети
- новичок
- Сообщения: 7
- Стаж 11 лет 6 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Описание я уже нашёл, спасибо.Strannik писал(а):43Вольтовый стабилитрон ZD301 (то же самое указано и на схеме)
Форум тоже читал, вот только я спрашивал список конкретных использованных замен, не всем людям нравится пересматривать горы справочников в поисках похожих характеристик.
Неужели настолько сложно прямо ответить на вопрос не иронизируя и не посылая в справочник?
С диодом я уже разобрался, спасибо.simple писал(а):Диод D303 (заменил на 1N4148) анодом подключается на "+Bat CRP"
И если быть точным, то у RD43M Class B Vz=40.0-45.0V, Iz=2mAsimple писал(а):Type number - RD43M, Class - B, Zener voltage (Vz) - 44.0-49.0, Iz (ma) - 5
И ещё, маркировка 431 наносится на стабилитрон PZM4.3NB1 Vz=4.01-4.21 Iz=5mA
-
Не в сети
- коллега
- Сообщения: 19
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал

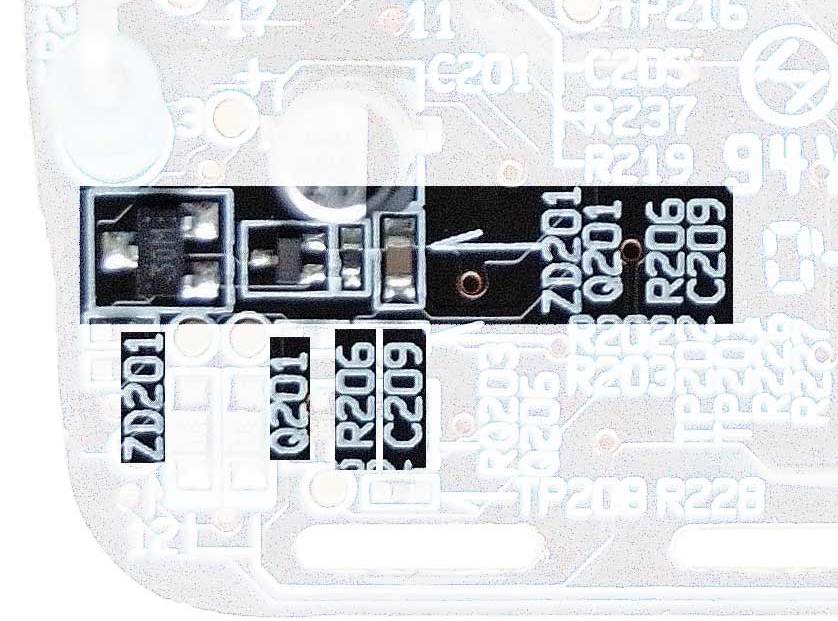

Подскажите, ZD201 на плате где? Подписано так не очевидно... Он? Нет, это R206...
Значит ZD201 это трехногий первый слева в ряду?
Значит ZD201 это трехногий первый слева в ряду?
Последний раз редактировалось mor-da 24 фев 2013, 16:28, всего редактировалось 1 раз.
-
Не в сети
- эксперт
- Сообщения: 10367
- Стаж 11 лет 7 месяцев
-
Не в сети
- коллега
- Сообщения: 19
- Стаж 11 лет 7 месяцев
-
Не в сети
- эксперт
- Сообщения: 10367
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Спецификация говорит, что третий вывод у MA3300 не используется.
-
Не в сети
- коллега
- Сообщения: 19
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Итак, SB600 снова возвращена к жизни, благодаря хорошим людям. Спасибо.
ZD201 на 30V заменен на 20V. Установлен IRG4BC40F вместо CT40KM-8H.
Регулировка мощности отрабатывает.
Осталось собрать, ничего не сломав... И отдам для полевых испытаний.
ZD201 на 30V заменен на 20V. Установлен IRG4BC40F вместо CT40KM-8H.
Регулировка мощности отрабатывает.
Осталось собрать, ничего не сломав... И отдам для полевых испытаний.
-
Не в сети
- новичок
- Сообщения: 7
- Стаж 11 лет 6 месяцев
-
Не в сети
- эксперт
- Сообщения: 10367
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
mor-da, TigraBobr, поздравляю с благополучным завершением.
-
Не в сети
- новичок
- Сообщения: 5
- Стаж 11 лет 1 месяц
Re: Nikon SB-600, есть схема и сервис-мануал
Добрый день! Нужна помощь!
История такая: выработала ресурс лампа, заменил на лампу из Unomat b24.. 2 неделе все работало!! потом неожиданно перестал происходить заряд конденсатора. Т.Е. включаешь вспышку, писка нет, РЕДИ не загорается. Что посоветуете? Батарейки норм, проверял на другой вспышки.
История такая: выработала ресурс лампа, заменил на лампу из Unomat b24.. 2 неделе все работало!! потом неожиданно перестал происходить заряд конденсатора. Т.Е. включаешь вспышку, писка нет, РЕДИ не загорается. Что посоветуете? Батарейки норм, проверял на другой вспышки.
-
Не в сети
- эксперт
- Сообщения: 10367
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
gamnik, проверьте провода - об этом уже было в теме про SB-600.
И Вы забыли про открытую Вами тему "Сгорел Pixel Rook F-508 нужна помощь!". Сообщите там, что Вы сделали для решения вопроса.
И Вы забыли про открытую Вами тему "Сгорел Pixel Rook F-508 нужна помощь!". Сообщите там, что Вы сделали для решения вопроса.
-
Не в сети
- новичок
- Сообщения: 5
- Стаж 11 лет 1 месяц
Re: Nikon SB-600, есть схема и сервис-мануал
провода проверил, вроде норм. напряжение на конденсаторе 3,5 в.
по теме искал похожее не нашел (может плохо искал конечно)) если есть чем помочь, буду благодарен. Экран горит, зум двигаеться
PS: проверил лапочку -- сгорела (вся в трещинах,электрод поджига отвалился) , поменял на китайский аналог никона, правда она гораздо длиннее оригинала, но встал.
по теме искал похожее не нашел (может плохо искал конечно)) если есть чем помочь, буду благодарен. Экран горит, зум двигаеться
PS: проверил лапочку -- сгорела (вся в трещинах,электрод поджига отвалился) , поменял на китайский аналог никона, правда она гораздо длиннее оригинала, но встал.
-
Не в сети
- эксперт
- Сообщения: 10367
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Так "вроде" или "норм" ? Прочитайте тему по вспышке SB-600 целиком. Здесь почти все случаи неисправностей перечислены.провода проверил, вроде норм.
-
Не в сети
- новичок
- Сообщения: 7
- Стаж 11 лет
Re: Nikon SB-600, есть схема и сервис-мануал
Добрый вечер.
Принесли в ремонт Nikon SB-600 разобранную. Обнаружил сгоревший разрывной резистор FR201(10k), заменил собрал. Включился, но характерный писк как-то дольше показалось. Загорелось Ready, нажал на Flesh, и он пыхнул (не большой). И сразу дым, запах. Смотрю резистор FR201 опять в обрыве. По цепи резистора все элементы целы(Вроде бы).
Может у кого встречалось подобное? Поделитесь опытом, пожалуйста.
Принесли в ремонт Nikon SB-600 разобранную. Обнаружил сгоревший разрывной резистор FR201(10k), заменил собрал. Включился, но характерный писк как-то дольше показалось. Загорелось Ready, нажал на Flesh, и он пыхнул (не большой). И сразу дым, запах. Смотрю резистор FR201 опять в обрыве. По цепи резистора все элементы целы(Вроде бы).
Может у кого встречалось подобное? Поделитесь опытом, пожалуйста.
-
Не в сети
- эксперт
- Сообщения: 10367
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Здравствуйте, Digimas!
А как там транзисторы Q201, Q202 и Q203, исправны? И PQ303 не пробит ли?
По идее, Q203 должен открываться кратковременно, незадолго перед открытием транзистора IT201, для формирования напряжения на C201 (33 Вольта) - питания IGBT-драйвера.
А как там транзисторы Q201, Q202 и Q203, исправны? И PQ303 не пробит ли?
По идее, Q203 должен открываться кратковременно, незадолго перед открытием транзистора IT201, для формирования напряжения на C201 (33 Вольта) - питания IGBT-драйвера.
-
Не в сети
- новичок
- Сообщения: 7
- Стаж 11 лет
Re: Nikon SB-600, есть схема и сервис-мануал
Транзисторы исправны. И RQ303(думаю вы это имели виду) не пробит. Если Q203 открывается кратковременно? То это многое объясняет. Поставлю резистор по больше и проверю режимы откуда идет не санкционированное включение. О результатах отпишусь.
Спасибо!
Спасибо!
-
Не в сети
- эксперт
- Сообщения: 10367
- Стаж 11 лет 7 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Q203 должен открываться на короткое время перед включением IT1 и сразу после гашения лампы должен выключаться. Надо смотреть, желательно осциллографом, сколько времени Q203 остаётся включенным.
И, полагаю, не следует ставить более мощные резисторы. Это может привести к повреждению транзисторов. Ведь не зря там стоит обрывной (разрывной) резистор FR201 (PF1103J), который обязан сгореть в аварийной ситуации.
И еще проверьте, нет ли необычно малого сопротивления между землей и контрольной точкой TP203 или какое напряжение на C201, когда Q203 открыт.
И, полагаю, не следует ставить более мощные резисторы. Это может привести к повреждению транзисторов. Ведь не зря там стоит обрывной (разрывной) резистор FR201 (PF1103J), который обязан сгореть в аварийной ситуации.
И еще проверьте, нет ли необычно малого сопротивления между землей и контрольной точкой TP203 или какое напряжение на C201, когда Q203 открыт.
-
Не в сети
- любопытный
- Сообщения: 4
- Стаж 10 лет 10 месяцев
Re: Nikon SB-600, есть схема и сервис-мануал
Здравствуйте! SB-600. Проблема такая-перестала вспыхивать. Разобрал-нет заряда С501 - в обрыве F101. Заменил. Теперь ситуация такая. При включении заряжается С501 до 320В, затем, в течении примерно 30сек.напряжение на нём падает до 180В(при этом сильно греются Q202,Q203 и FR201), после чего вспышка выключается, на дисплее надпись- STBY. При повторном включении C501 дозаряжается до 320В и затем снова разряжается примерно до 250В и потом снова заряжается до 310В, после чего вспышка отключается, на дисплее надпись - STBY. Далее при включении картина повторяется. При попытке нажать на кнопку FLASH сигнал готовности чуть пригасает и разряд С501 происходит несколько быстрее, но с выв.1 IC304 сигнал на включение IGBT не поступает (на нём постоянно напряжение прим. 2.2В и его сопротивление относительно корпуса 317Ом???). Прошу совета.Что делать? Q202, Q203-исправны, напряжение на C201- 30В.
