Yongnuo YN565EX, частично есть схемы

[simple]

Этот резистор 51 килоом. viewtopic.php?p=7444#p7444
viewtopic.php?p=7459#p7459

[fruttis_ra]

Обратите внимание, на 7ю страницу данной темы, скорее всего в вашем случае, потребуется ещё и замена SMD конденсатора.

Попробую заменить резистор. Посмотрим, что из этого выйдет.

Этот резистор 51 килоом.

Спасибо.будем искать.

[fruttis_ra]

Поменял резистор. Как только включил вспышку, резистор стал дымиться. быстро выключил.
Продавец утверждал что по номиналу он на столько же Ом.

Хочу уточнить, тот ли резистор у меня стоит. и все ли я правильно делаю.
Завтра буду менять конденсатор. на вот такой

[simple]

После того, как резистор обгорел трудно сказать, что тебе подсунули. Но изначально для 51 ком должно быть или 4 полоски: зеленая, коричневая, черная, красная
Или три полоски: зеленая, коричневая, оранжевая.
Я бы поменял сразу и резистор и конденсатор. Тем более, что об этом ранее уже сообщали.

[fruttis_ra]

Поменял резистор и конденсатор. Не помогло. Включаю вспышку, жду красный индикатор, жму пилот и ничего.
подсказали, что это скорее всего сломался трансформатор. Кто-нибудь знает где его купить можно и как поменять?

[BJIaD]

можно снять со старой пленочный мыльницы, либо с рекламного стробоскопа.

[Nebbius]

Всем доброго вечера) перечитал я пол гугла и никак не могу найти похожих симптомов как у моего 565ЕХ. Короче вспышка отработала прилично, думаю тыщ 15 наверное, но вот в последний раз в гостях решил пофоткать немного, сделал один снимок и все, вспышка отключилась полностью, был легкий запах гари и при попытке включить снова ничего не вышло. Вставил 3 разных комплекта батареек и ничего, вспышка вообще не включается, не издает никаких звуков, лампочки и дисплей не загораются, то есть вообще труп!

В принципе руки не кривые, паяльник смогу удержать)) только разобраться сначала в чем проблема. Помогите кто шарит. Спасибо!

[Impulsite]

Здравствуйте, Nebbius!
Когда вспышка вообще не включается, начните с проверки 10-амперного термопредохранителя на плате преобразователя. Несколько ссылок по теме:
- используются 10-амперные предохранители на 125-135 градусов Цельсия
- самовосстанавливающиеся 6-амперные предохранители RGE600
- на фото платы Metz 48 Af-1 предохранитель с маркировкой GF600
- https://impulsite.ru/ctlg/yongnuo/yn565 ... 00e4fc.jpg

[Nebbius]

Спасибо за ответ,можно узнать по каким контактам разряжать конденсатор?

[Impulsite]

1) Когда открыта нижняя часть корпуса, то проверять напряжение основного конденсатора и разряжать можно на разъёме. Красный провод - это MC(+), чёрный провод - MC(-).


2) viewtopic.php?p=7489#p7489

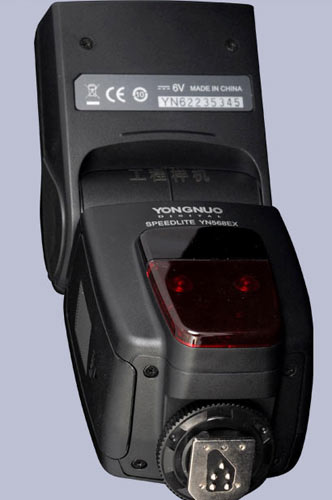

Nebbius, у Вам будет небольшая просьба. Нужно сделать снимок вспышки примерно в таком ракурсе:



Но со снятой нижней крышкой головки, так, чтобы одновременно было видно и металлическую ногу вспышки и верхнюю часть платы с деталями в головке. Попробую по вашему фото обозначить точки, в которых можно разряжать основной конденсатор вспышки.

Есть предположение, что можно найти точки разряда конденсатора и в головке. Поэтому, пожалуйста, проверьте
1) вначале вольтметром напряжение между металлической "пяткой" ноги и точкой пайки чёрного провода, видимого на снимках:
2) Если напряжение между этими точками около 0 Вольт, то попробуйте измерить сопротивление между этими точками. Нужно убедиться, что между металлической "пяткой" ноги и точкой пайки чёрного провода есть прямое соединение.

[Nebbius]

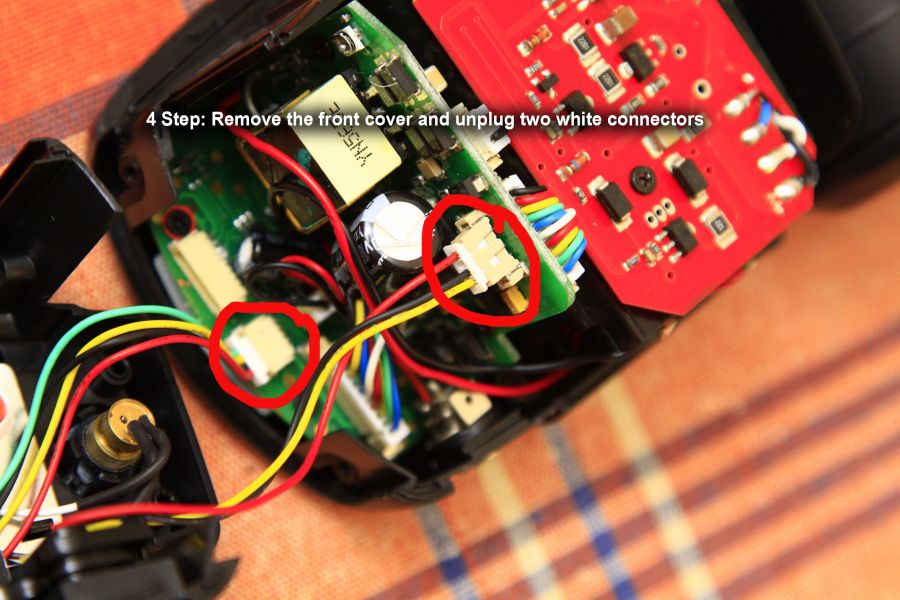

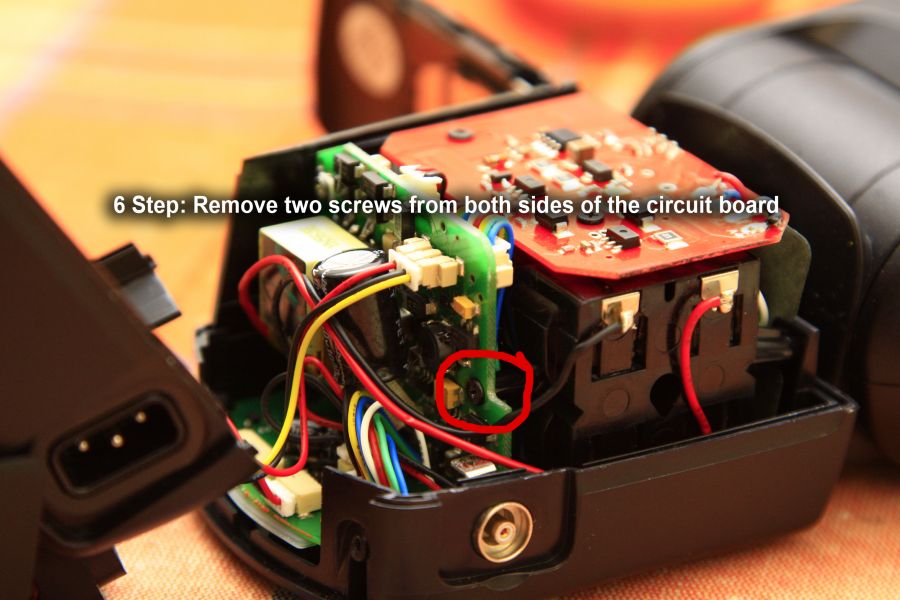

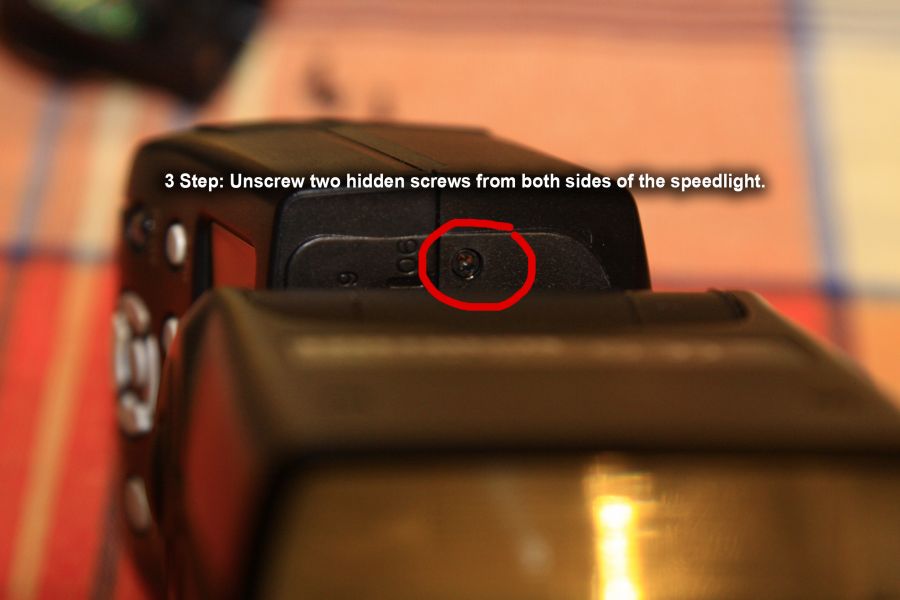

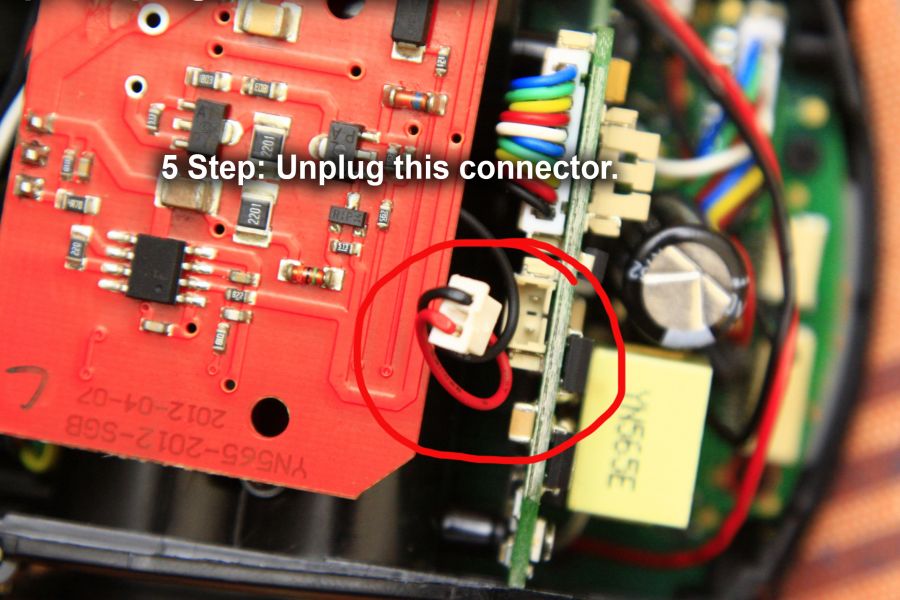

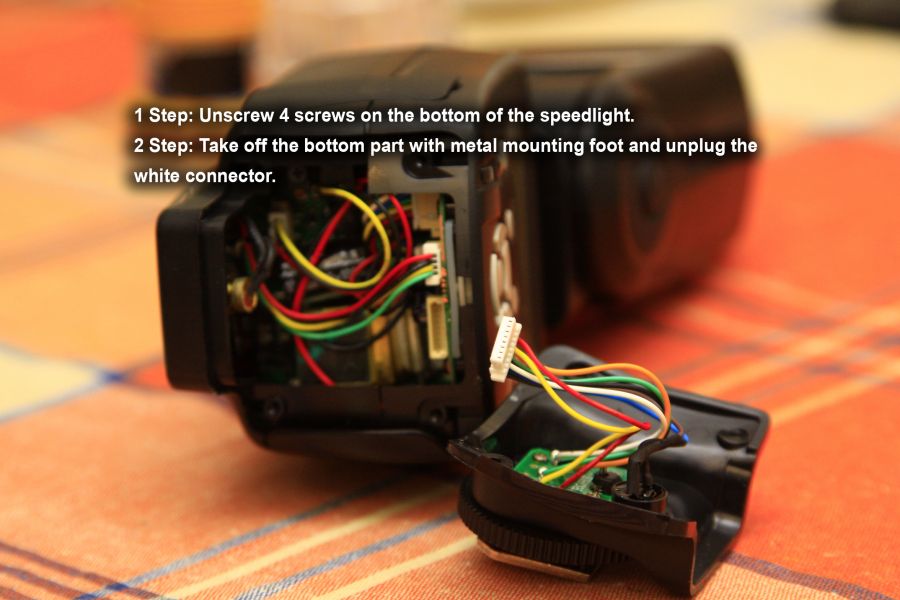

К сожалению к тому времени когда вы написали я уже собрал вспышку)) Головку не разбирал вообще и оказалось что и конденсатор пуст так как лампочка не загоралась на резисторе и вообще вспышка месяц пролежала на полке. В общем, операция прошла успешно, я очень рад и очень вас благодарю. Сделал фото/видео отчет, чтоб и другие смогли решить свои проблемы.

Вот видео с youtube:
http://youtu.be/qfw3skJh48g

А вот фото,извините что на английском:

















Кому нужны фото в другом размере пишите.

[Impulsite]

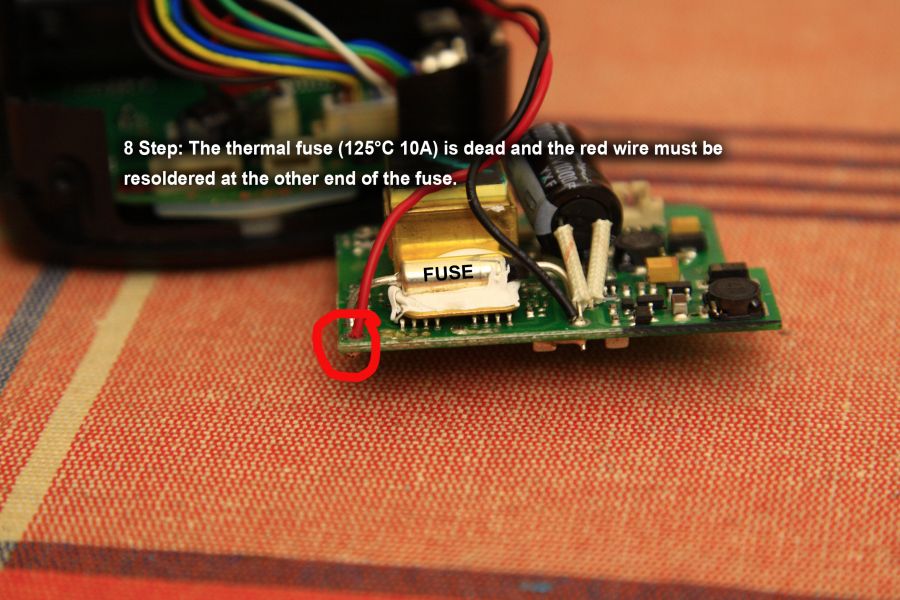

Nebbius, это не ремонт, это профанация. Вы же не заменили предохранитель, а просто перенесли красный провод. В следующий раз сгорят или транзисторы или трансформатор. Коллега VlaDiker уже предупредил, чем это заканчивается: http://club.foto.ru/forum/view_post.php?p_id=9457075

[Nebbius]

Да, вы правы, я думаю заменить его на более совершенный, буду благодарен, если вы мне что-то посоветуете.

[surgeon]

Прочёл с интересом всю ветку. Вывод: сразу после покупки заменить конденсатор 0,047 мкФ и трансформатор поджига. В связи с этим у меня возникли вопросы к более опытным товарищам.
1.Насколько критичен параметр конденсатора dU/dt?
2.Каков рекомендуемый допуск?
3.Какого размера конденсатор можно смонтировать взамен родного SMD?
Есть несколько возможных вариантов замены от WIMA:
FKP1-47N/630-47nf; 630V DC 5% (10,5 x 20,5 x 26,5 мм, dU/dt= 11 kV/μs);
FKP1-47N/1600-47nf; 1,6kV DC 5% (13 x 24 x 41,5 мм, dU/dt= 11 kV/μs);
MKP10-47N/1K-47nf; 1kV DC 20% (7 x 16,5 x 26,5 мм, dU/dt= 2100 V/μs)
Какой из них предпочтительнее?

[Impulsite]

Здравствуйте, surgeon!
1) Не критичен. Так как заряжается через резистор 51 кОм.
2) +/- 20...30% вполне допустимо.
3) Размер такой, какой поместится в корпусе. Соедините его удлиняющим проводами с контактными площадками на плате.
4) Предпочтительнее такой: https://impulsite.ru/ctlg/parts/trafo/i ... 4a5709.jpg - виден на фото с маркировкой 473К, слева от трансформатора поджига. Это из фотоаппарата Polaroid. Аналогичный можно позаимствовать из пленочной мыльницы.

[Bartik]

Друзья всем привет... с наступившим Новым Годом.
Прочитал всю ветку подобной неисправности не нашел... Проблема в следующем... Вспышка YN 565 работала без нареканий /10 дней /, но... вчера вставляю новые батарейки и все... тишина не включается, не пищит, не шкварчит, ни вкуса ни цвета ни постороннего запаха... ничего, кроме очень горячих батареек... Понимаю что это замыкание... разобрал, тестером прозвонил красный и черный провод в батблоке, показывает замкнутую цепь... Подскажите что это может быть и с чего начать поиски... ПыСы второй комплект батареек показал те же симптомы...

[Impulsite]

Здравствуйте, Bartik!
И Вас с Новым Годом!
Если батарейки греются, то очень вероятно, что можно найти неисправные детали тоже по нагреву. Т.е. выдержав некоторое время вспышку с батарейками, быстро разобрать и наощуп найти место на плате, где температура деталей больше, чем у остальных. Либо включите вспышку в разобранном виде и ищите, какие детали греются.
Не забывайте о высоком напряжении на основном конденсаторе. После вскрытия, чтобы не попасть под высокое напряжение, аккуратно отсоедините разъём с красным и чёрным проводом сверху платы e75083f7457e.jpg.
Осмотрите внимательно плату преобразователя, дорожки на ней, нет ли где-то замыканий, например шариком, каплей припоя.



Очень вероятно, что повреждены транзисторы преобразователя. Их два - они находятся под пластинкой радиатора, под предохранителем (металлический цилиндрик внизу на фото: aedbfc00e4fc.jpg). Между коллектором и эмиттером не должно наблюдаться низкое сопротивление, близкое к короткому замыканию. Также следует проверить на короткое замыкание пару SMD-конденсаторов, на которые обратил внимание коллега krasis: viewtopic.php?p=12678#p12678.
Сообщите здесь о результатах осмотра.

[Bartik]

Спасибо за ответ...
Поступил по методу "Либо включите вспышку в разобранном виде и ищите, какие детали греются"

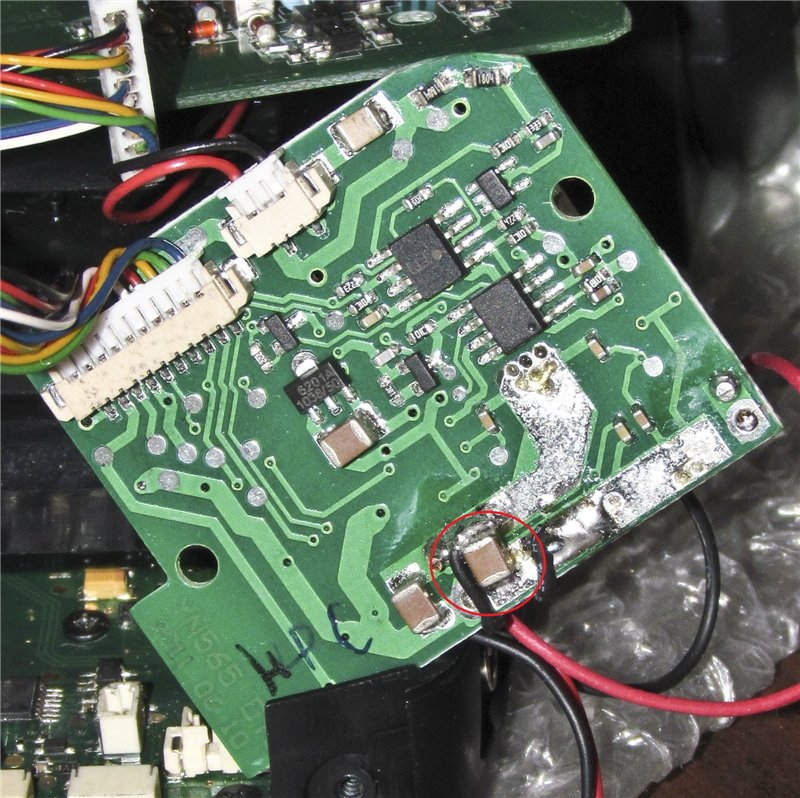

Греется деталька... очень даже греется... как утюг вот на картинке отмечено...

[Impulsite]

Это конденсатор примерно на 18-20 мкФ 16-35 В. Удалите пока его. Позже замените.

[Bartik]

удалил... все равно греется.. греется именно в этом месте

[Impulsite]

Там на другой стороне платы транзисторы. Возможно они и греются.
Выпаяйте предохранитель, стараясь не перегреть его. Пинцетом или пассатижами держите вывод подальше от места нагрева, отводите тепло от предохранителя. Затем приподнимите пластину радиатора и, очистив от термоклея транзисторы, сфотографируйте их. Проверьте мультиметром переходы коллектор-эмиттер, база-коллектор, база-эмиттер.

[Bartik]

в той стороне вообще все холодное... такое ощущение что замыкает черный конденсатор... или может я ошибаюсь... проверил еще раз второй маленький конденсатор греется...
Удалил второй... ничего не греется... Вспышку собрал... все работает.... ОГРОМНОЕ СПАСИБО за помощь!!! Скажите пожалуйста, как поступить далее с удаленными конденсаторами?

[Impulsite]

Удалённые конденсаторы пригодятся, когда Вы пойдете в магазин, покупать замену. Потом их можно выбросить в мусор. Два конденсатора по 20 мкФ можно заменить 4 конденсаторами по 10 мкФ на напряжение 35-50 В.

[Bartik]

Спасибо... а без них она не поработает? Или что без них не будет работать?
Подскажите можно ли на их место поставить два танталовых конденсатора 22 мкФ раб напр 25в? Подскажите пжл... а с какой стороны паять "+"

[Impulsite]

Да, можно. Но лучше подыскать более высоковольтные конденсаторы, на 35 или 50 В. Эти два конденсатора "ловят" высоковольтные импульсы со стороны первичной катушки трансформатора. И, видимо, изоляция низковольтных конденсаторов не всегда выдерживает. Или попадаются низкокачественные конденсаторы.
