Возможно будет полезно кому-нибудь. Хотел попробовать модернизировать старенькие вспышки Elinchrom D-Lite 4 для работы от LiPo аккумуляторов с преобразователем напряжения. Разобрал, попутно играясь со второй вспышкой.
1. Внутри 4 больших конденсатора 400630 PhotoQuip. Предполагаю, что 400 это напряжение, а 630-ёмкость в мкФ. Это дало бы 50 Дж в каждом конденсаторе, на деле быстро обнаружить причин по которым конденсаторы заряжались бы до 400В не удалось, посему предполагаю что там все таки 310-340В максимум бывает. Итого, если 630 это все таки ёмкость, то выходит, практическая мощность импульса будет раза в полтора меньше (около 140-150 Дж вместо 200) хотя есть вероятность, что я плохо искал и ошибаюсь, я в принципе не имею образования связанного со схемотехникой
.

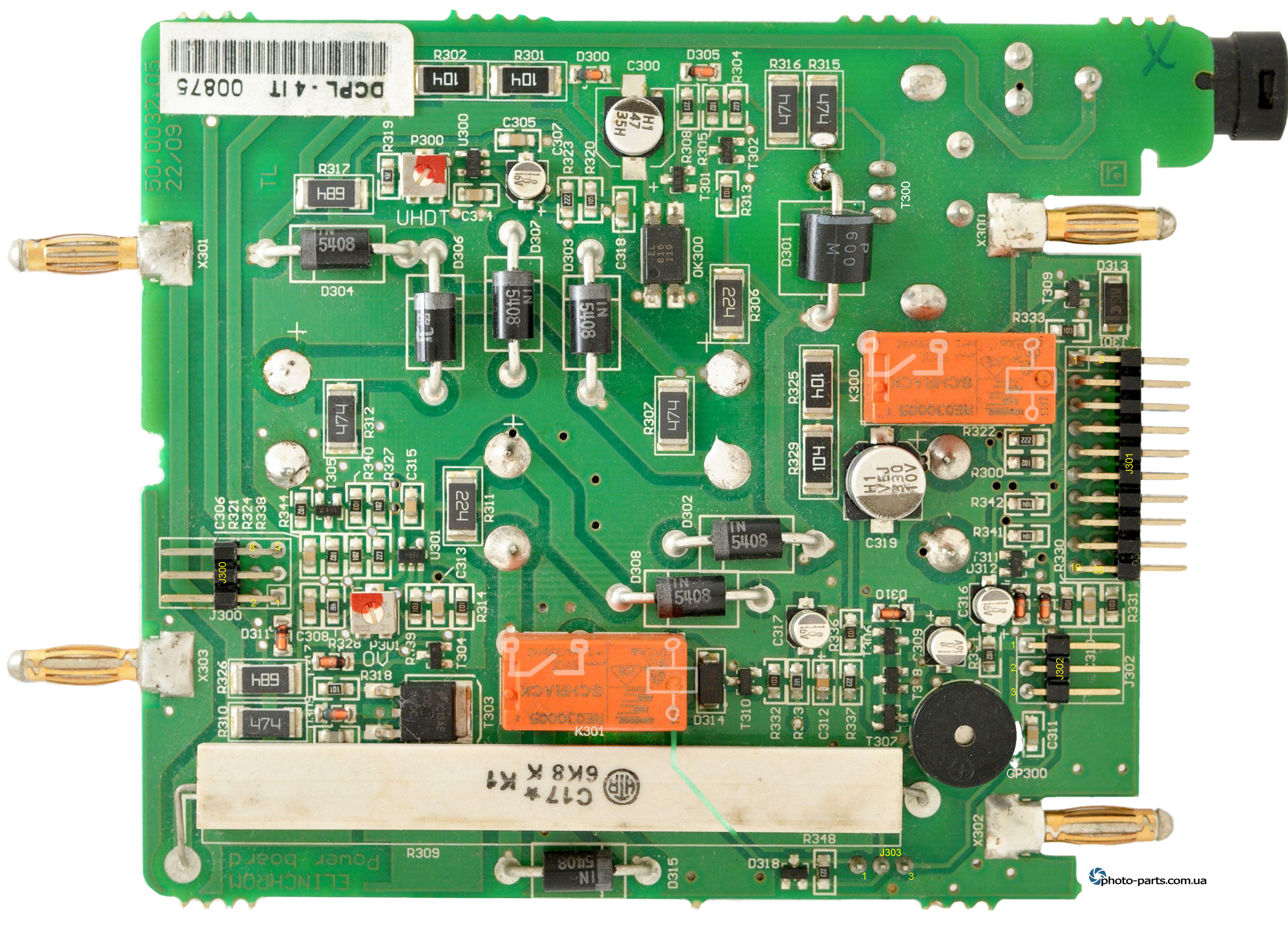

2. Все конденсаторы параллельно объединены вместе. Внутри есть огромный цементный резистор на 6.8к ватт на 10-20. Вспышка имеет особенность - если выставить мощность 6 ступеней например, а потом выставить мощность меньшую, то индикатор вспышки мигает, пока конденсаторы не разрядятся через этот цементный резистор.
3. Поджиг вспышки осуществляется через трансформатор с использованием симистора T8 3560 фирмы ST.
4. Пилотный свет также работает через симистор.
5. Вся вспышка состоит из блоков на разъемах, разбирать очень легко.
Изначально хотел посмотреть, как ведет себя вспышка, собрать DC-DC преобразователь напряжения, который заряжал бы конденсаторы и преобразователь поменьше для питания управляющей электроники, но увидев, что внутри активно используются высоковольтные низкочастотные цепи переменного тока, от этой затеи отказался. Особенно, учитывая поджиг вспышки симистором от переменного высоковольтного напряжения.
В общем, если кто то решится переделывать, учитывайте, что без заморочек не получится, не считая конечно варианта питания целой вспышки от обычного инвертора.
