Godox TT520

[Михаил68]

Вспышку приобрел за так. Хозяин сказал лопнула лампа, заряд происходит, но не вспыхивает. Открыл голову, отгорел высоковольтный провод, между лампой и рефлектором был пробой, на рефлекторе черная точка, лампа не расколота. Поджиг касался рефлектора, не могло это быть причиной пробоя?
Фотографии https://yadi.sk/d/ilI1rqLw3UempF.

Размеры лампы: d=3,55 мм, L=44 мм, e=29,7 мм.

Просьба владельцам лампы подсказать что за деталь с пружинкой под верхней крышкой головы.

[Impulsite]

что за деталь с пружинкой под верхней крышкой головы

Это держатель ШУ рассеивателя. Полушарнир.
http://impulsite.ru/viewtopic.php?p=27232#p27232
http://impulsite.ru/viewtopic.php?p=9581#p9581
На форуме: широкоугольный светорассеиватель

[Impulsite]

между лампой и рефлектором был пробой, на рефлекторе черная точка

Полезно рефлектор соединить с поджигающим электродом лампы. В сервис-мануалах вы можете видеть, как во вспышках Nikon на рефлектор приклеивается квадратик из медной фольги, примерно 5 х 10 мм. И пайкой соединяют квадратик и поджиг.
Пайка анода и катода лампы должна быть надёжно изолирована с заходом термоусадочной трубки на стекло.

[Михаил68]

https://yadi.sk/d/-frPFp8r3UfsSu фотографии внутренностей.
Транзисторы APM4008, IGBT-транзисторы RJP4009, диоды RS1J

[Impulsite]

Михаил, сделайте, пожалуйста фотографии плат в плане и с обеих сторон. Крупнее снять можно, если перед объективом камеры поставить положительную линзу, например, очковую +1 или +2 диоптрии.

[Михаил68]

Добавил.
https://yadi.sk/d/w9IsPSX33UiE75
термопредохранитель: SF119E 121C 10A ET250V 1205

[Impulsite]

Спасибо!

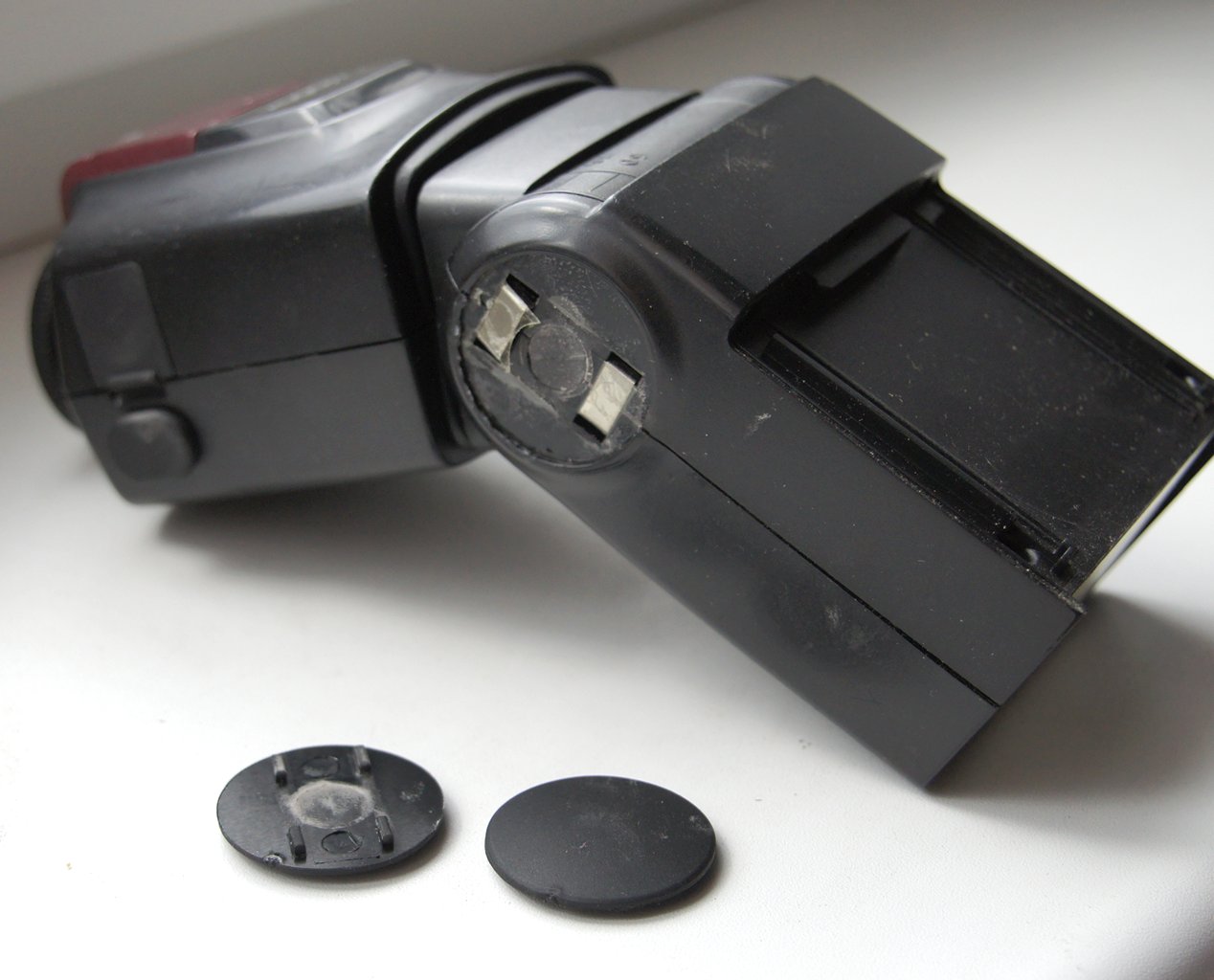

Фото Михаил68.

Главная плата, CPU-PCB:



Плата преобразователя, POWER-PCB:



Плата в головке COIL-PCB:

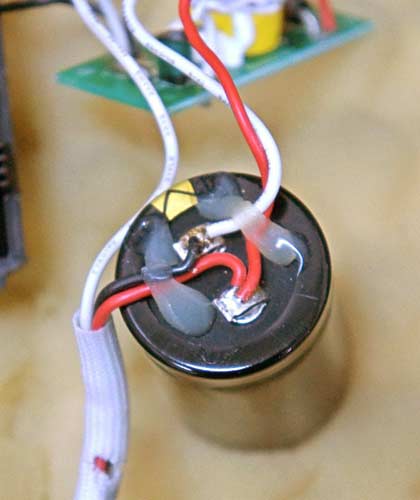

Основной конденсатор 900 мкФ 330 В:

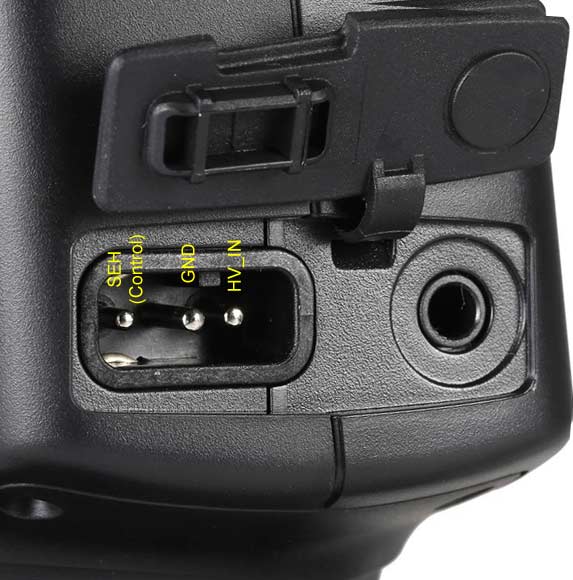

Высоковольтный разъём с обеих сторон:
