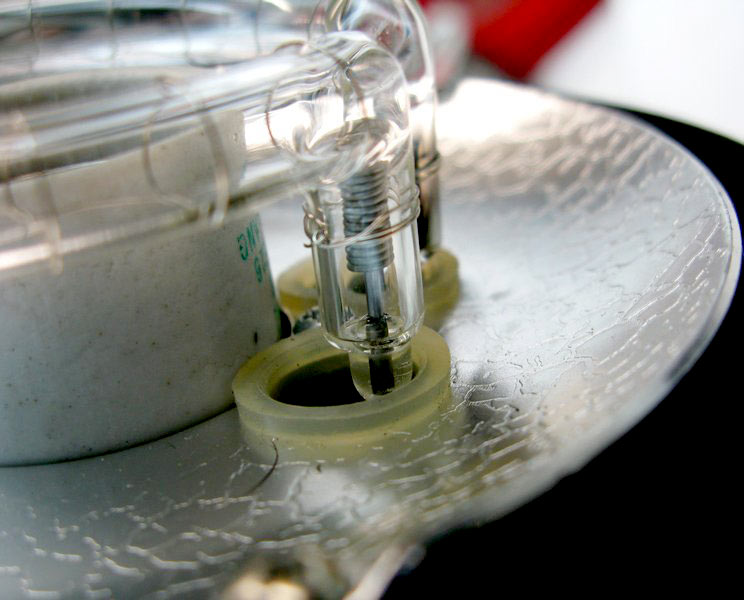

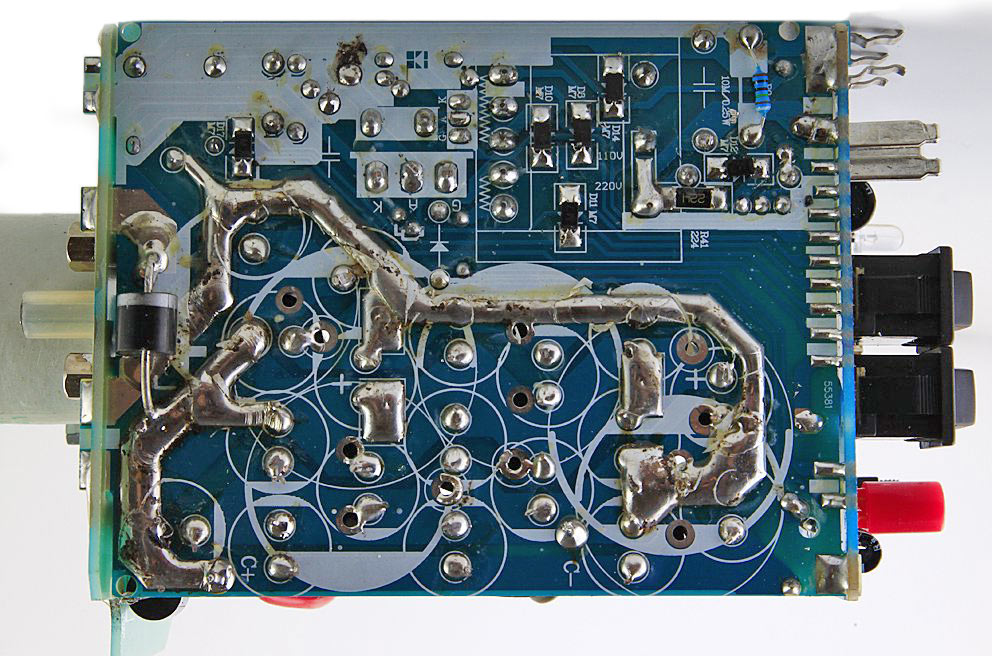

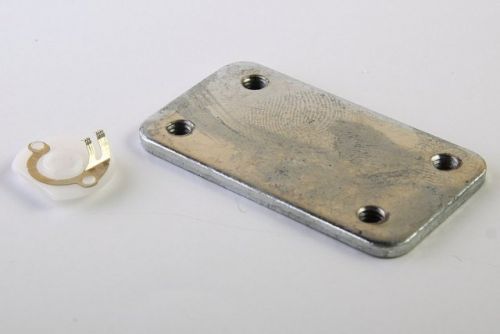

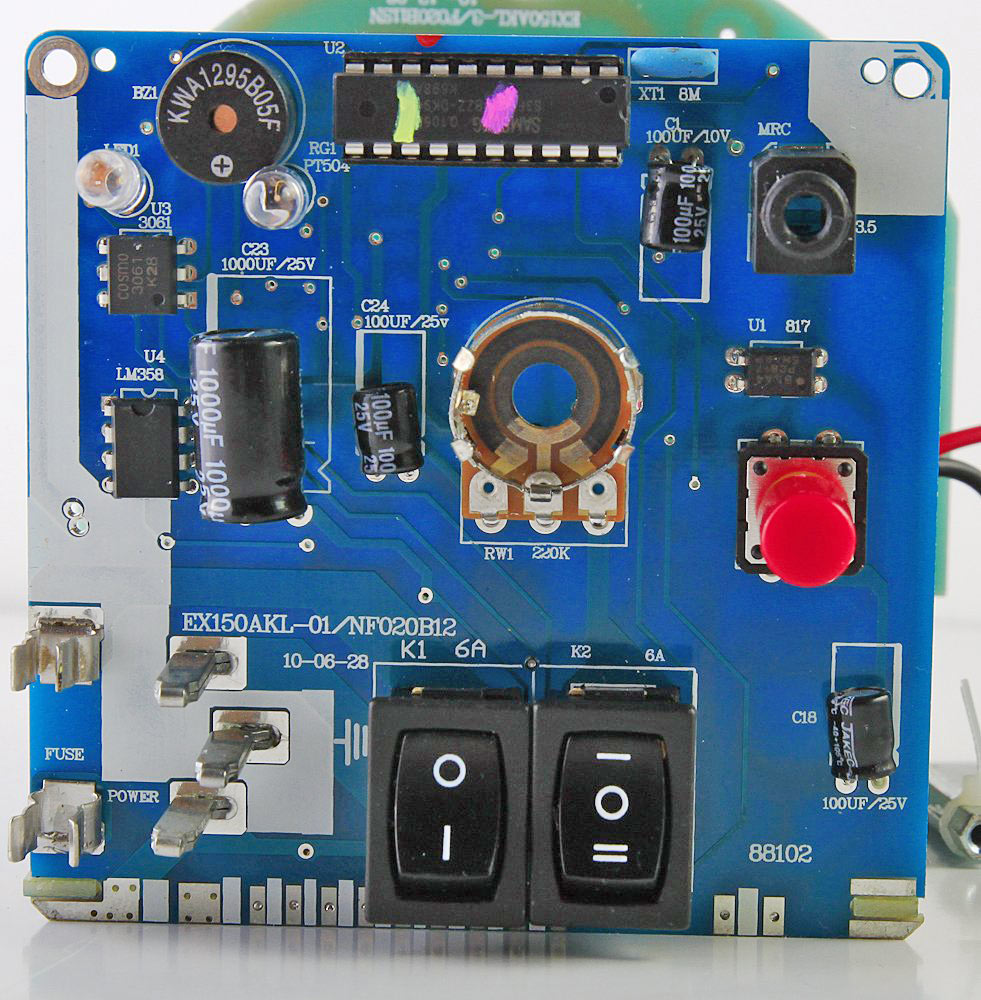

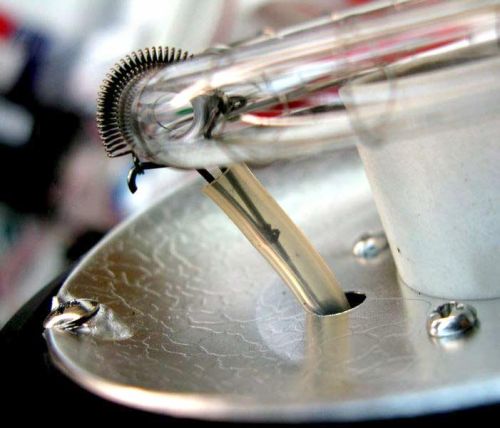

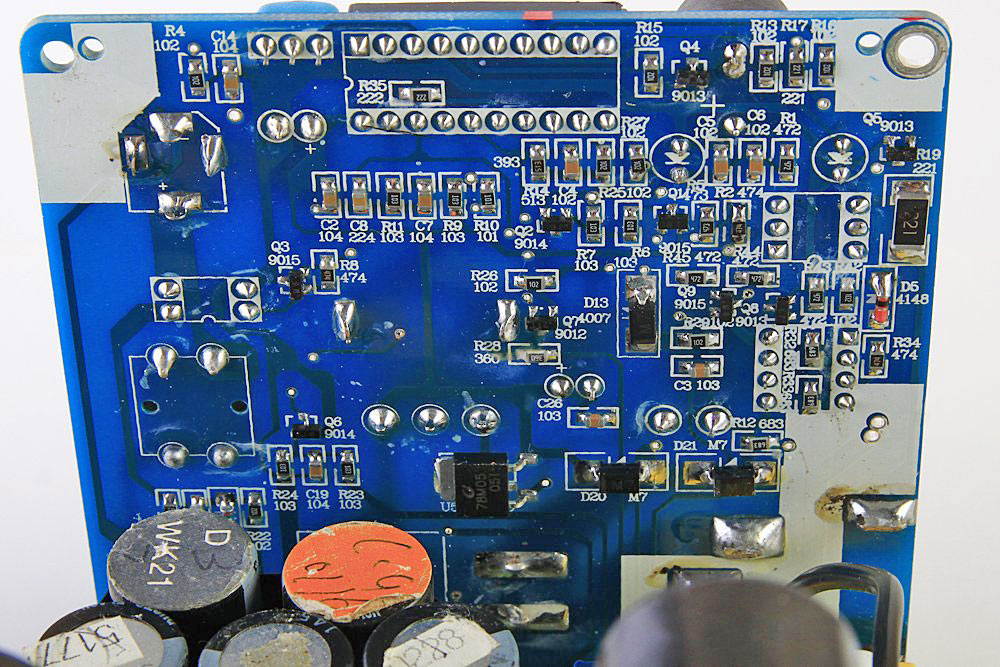

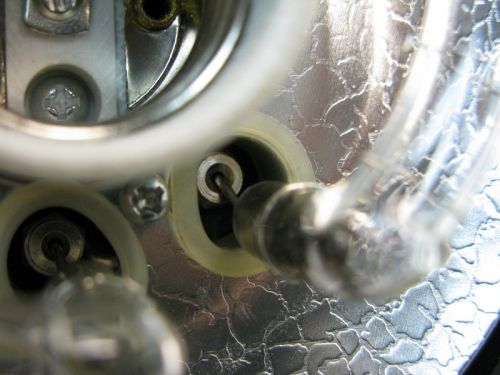

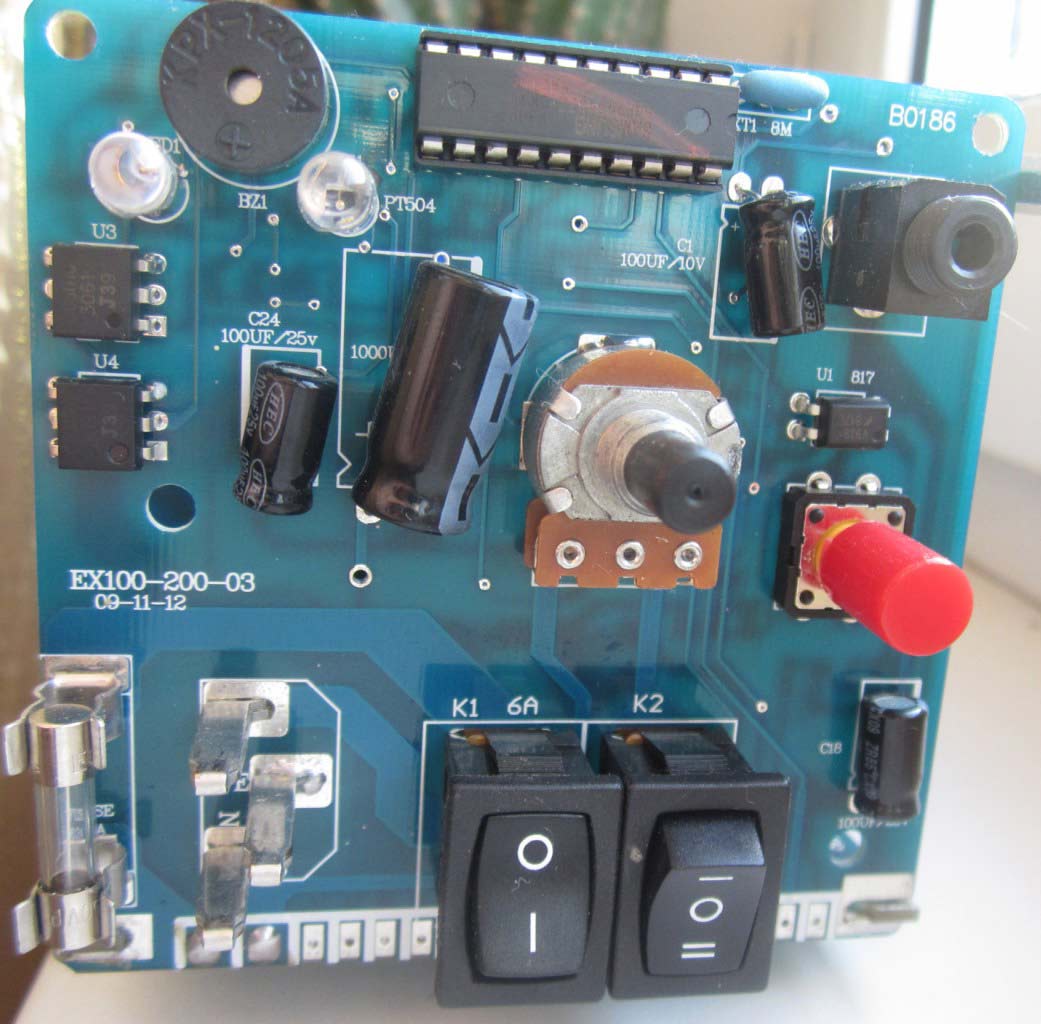

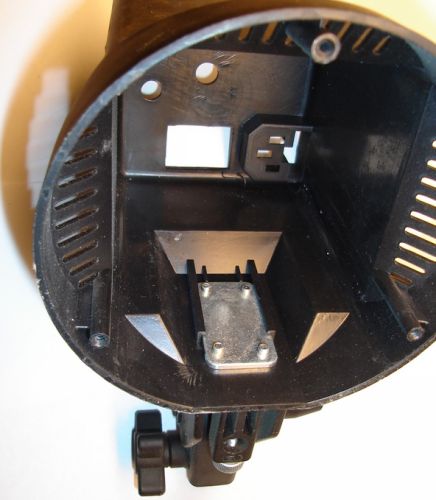

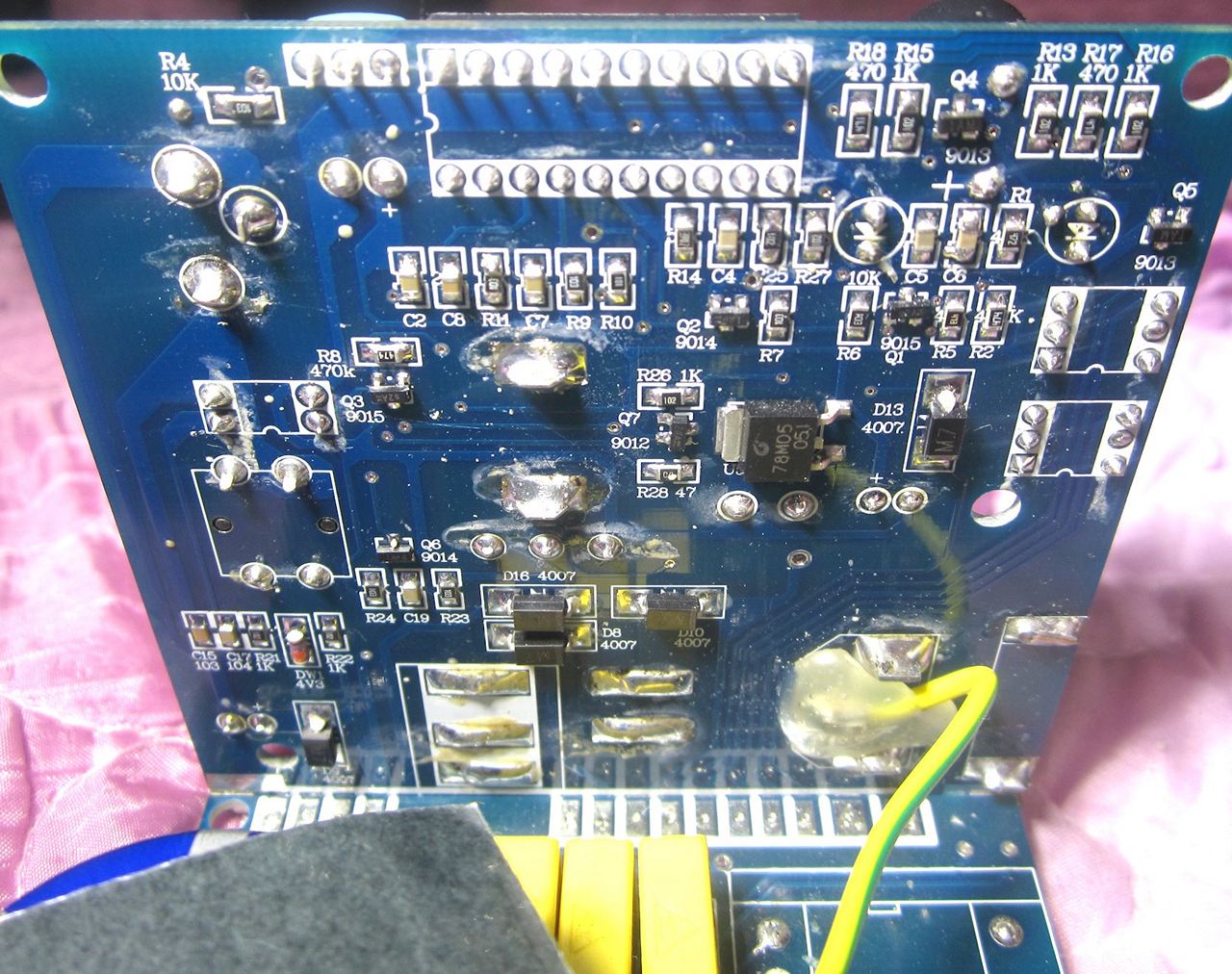

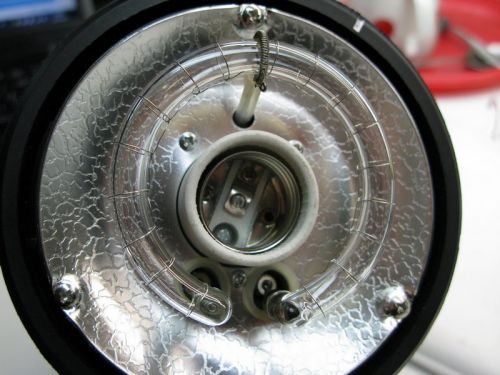

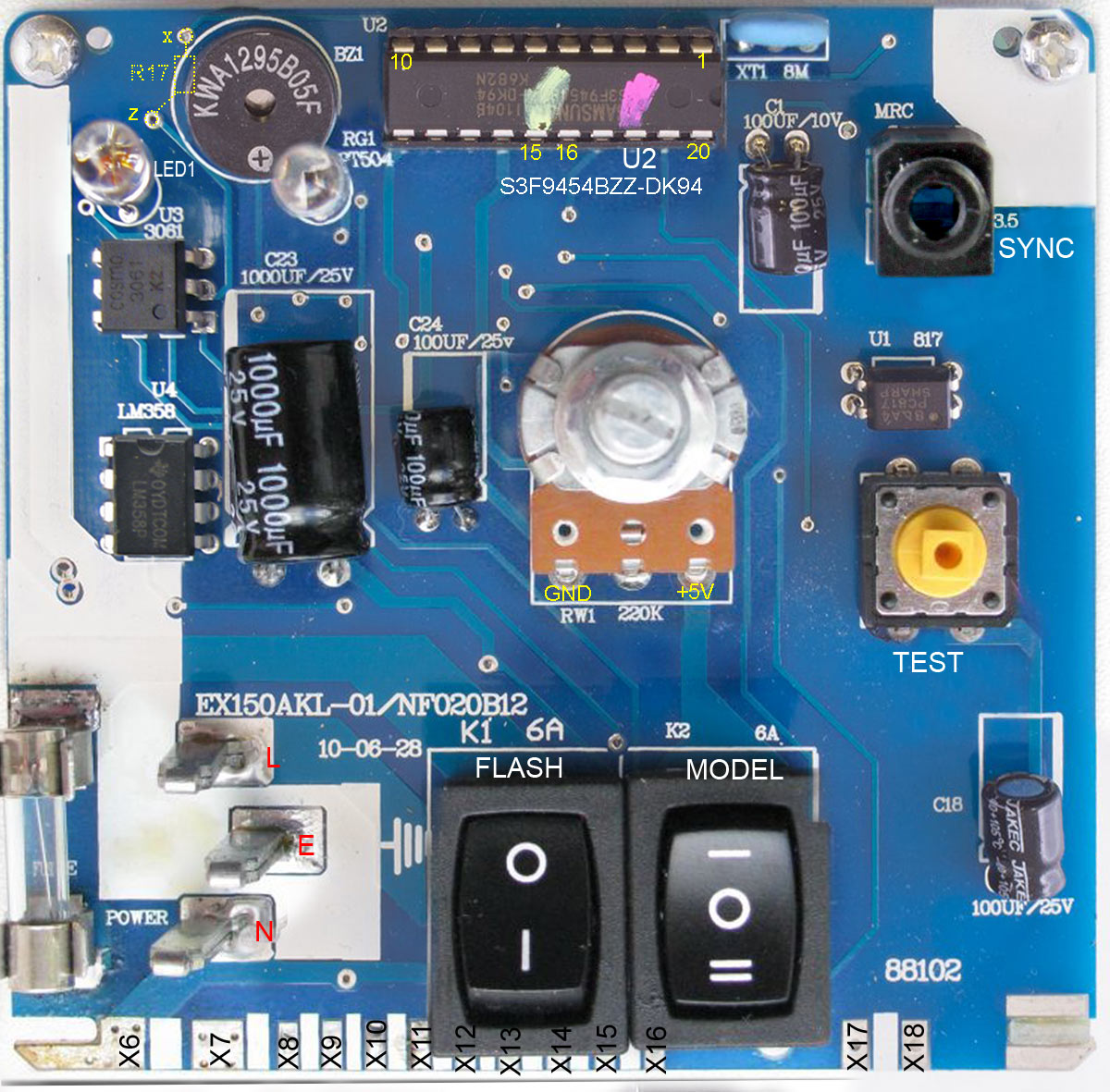

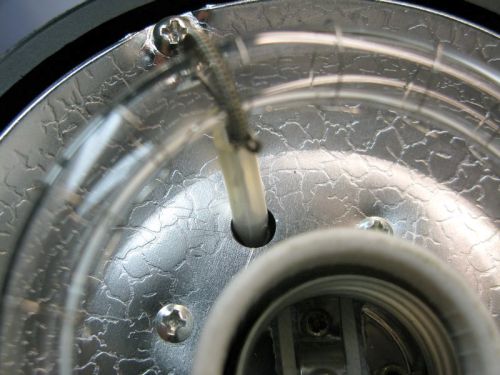

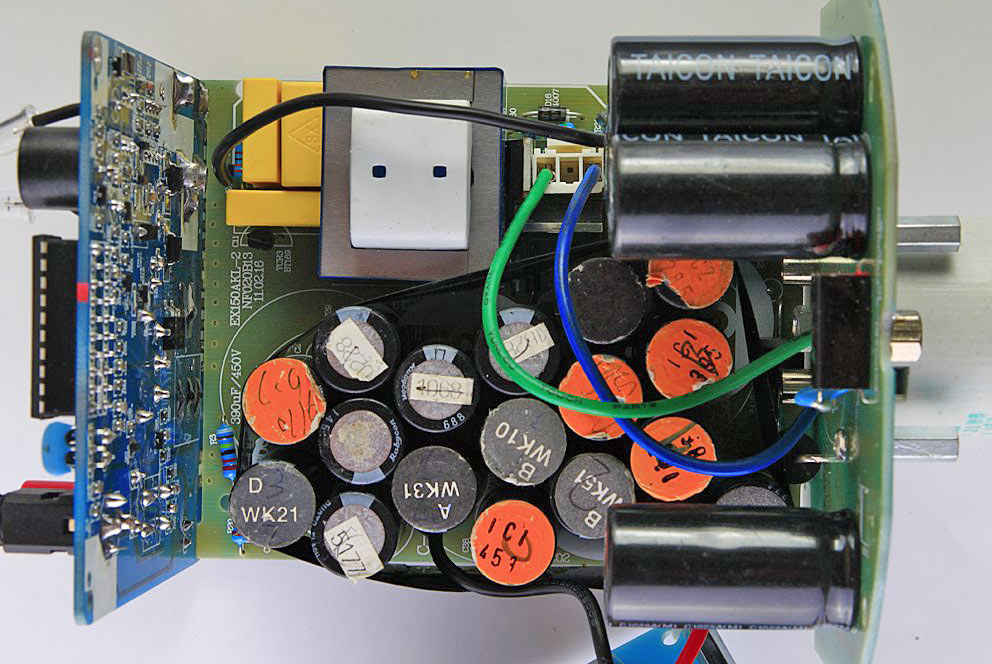

suharevskiy, перед праздниками ремонтировал RX 200 с такой платой.suharevskiy писал(а):Хорошо, спасибо большое. попробую найти. Фото сделаю.

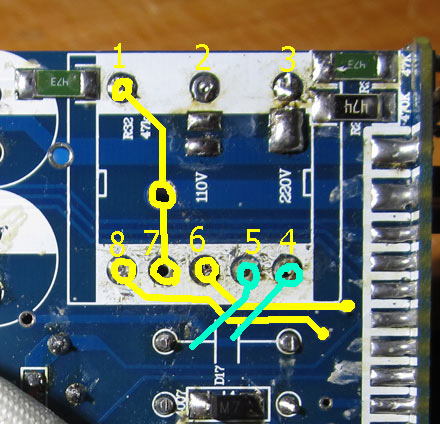

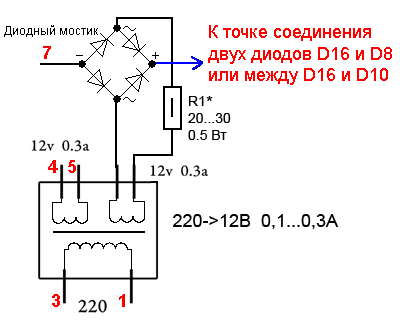

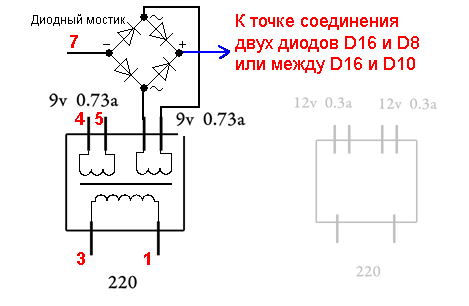

По трансформатору: выводы промаркированы иначе, чем у impulsite, либо у вас ошибка, либо иная маркировка. Рисовать мне некогда, давайте Я Вам опишу по своей. Смените маркировку выводов: 8 на 4, 7 на 5, 6 остается, 5 на 7 и 4 на 8; далее:

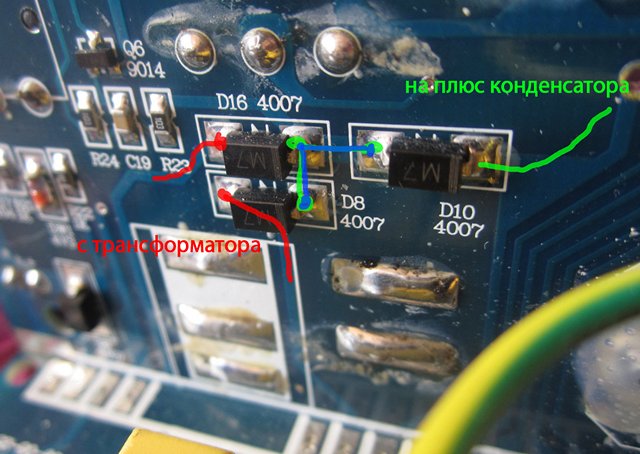

- обмотка со средней точкой: 6 идет на анод D8, 8 идет на анод D16, их катоды встречаются и идут на катод D10, далее это напряжение питает обмотку реле и идет на стабилизатор 78м05, т.е. для получения основного напряжения 5V, питающего CPU, светосинхрогизатор и т.д. ...

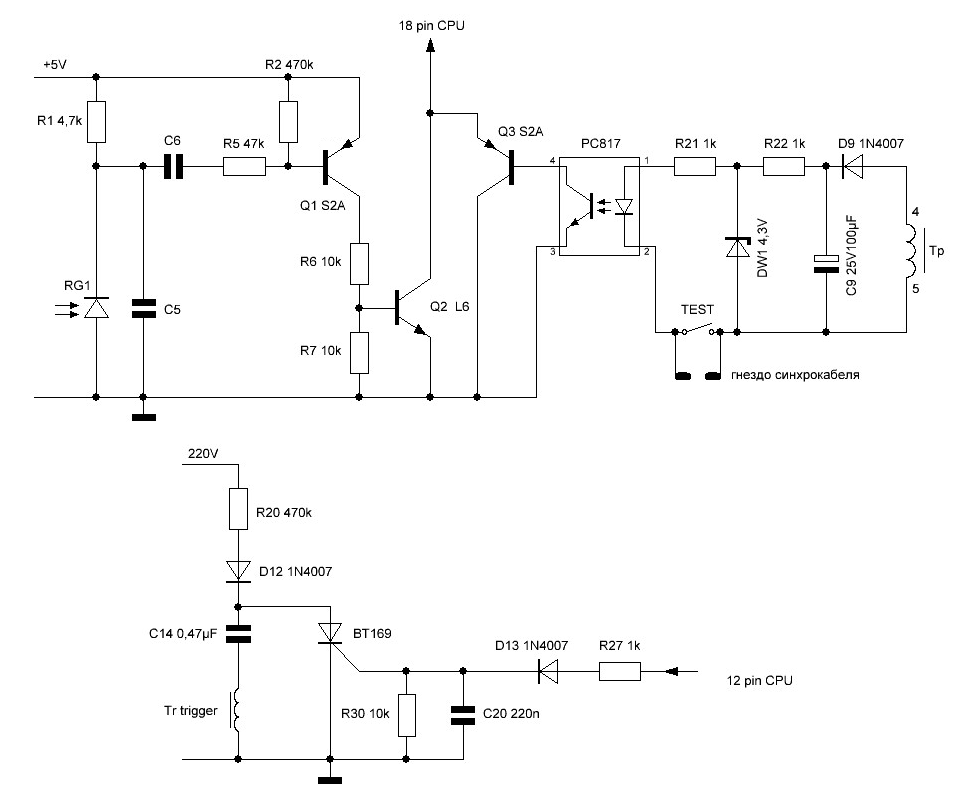

- обмотка без средней точки используется для получения напряжения, оторванного от общей точки ("земли"). Вывод 5 идет на минус электролита C9 (25V 100µF), вывод 4 идет на анод D9 далее через R22 на стабилитрое DW1 (4,3V), это напряжение при нажатии на кнопку TEST или через синхрокабель "поджигает" светодод оптрона U1 (PC817) ... Здесь весь ток определяется стабилитроном и вполне достаточно трансформатора с обмоткой, выдерживающей 0,1А

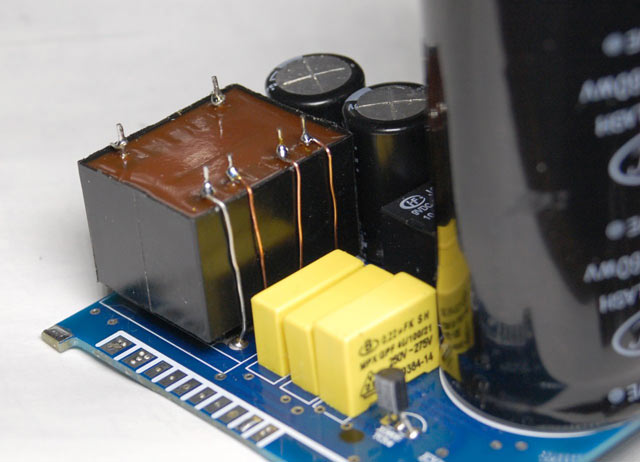

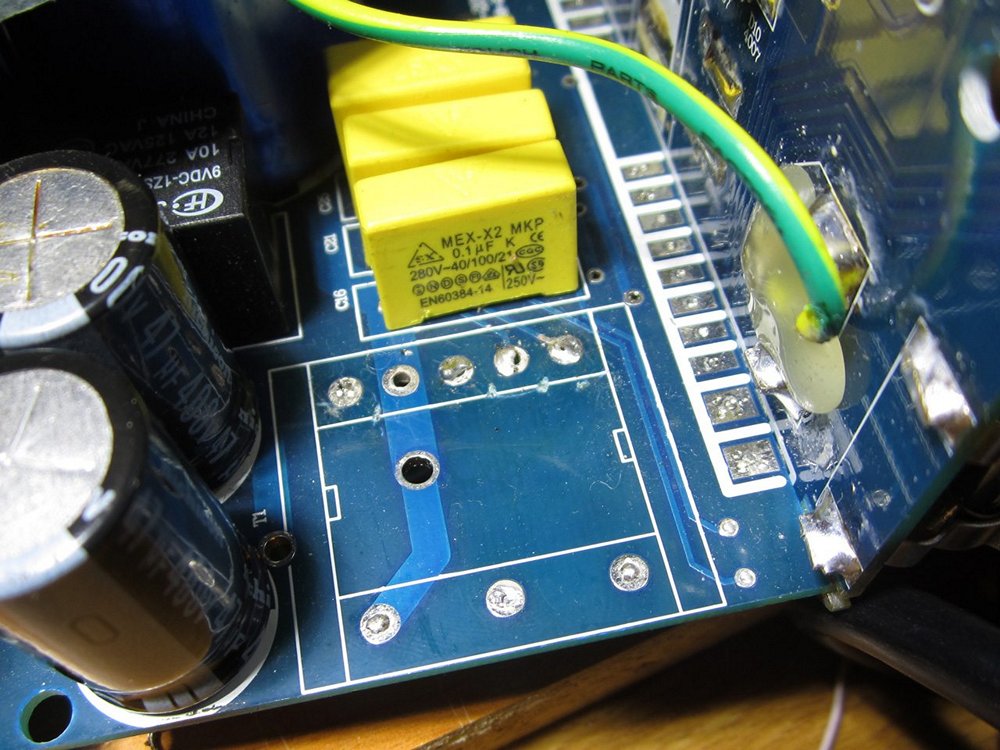

suharevskiy, а обмоточки Вы оторвали при выпаивании ... , выпаивать следовало не пяльником, а феном и тоже очень осторожно!!!
Совет: возможно ничено страшного не случилось, попробуйте отыскать концы обмоток и наростить ...

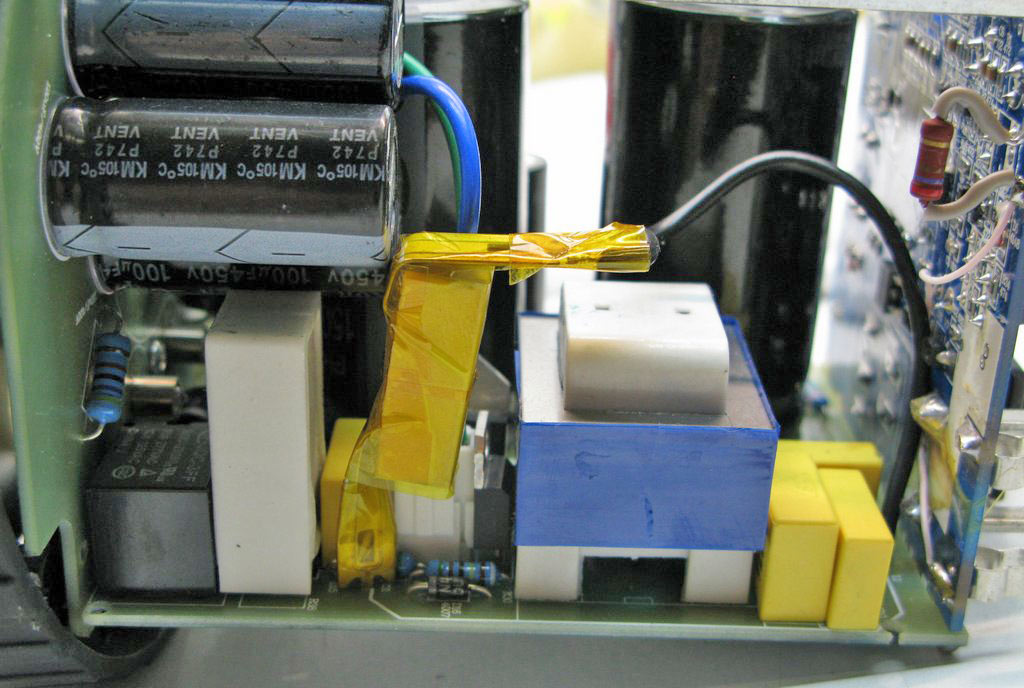

Просьба: на скотче, стягивающем сердечник трансформатора, приклеен шильдик, на котором и модель трансформатора, и маркировка выводов, и параметры обмоток ... . Я, к сожалению, ее затер пока разрисовывал схемы, если у Вас она сохранилась в читаемом состоянии, "срисуйте" и напишите.
