Metz Mecablitz 52 AF-1

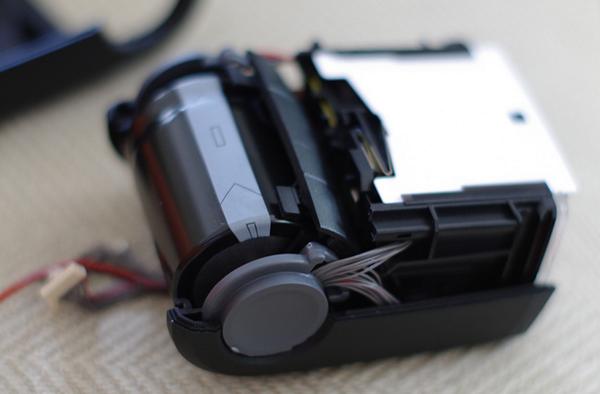

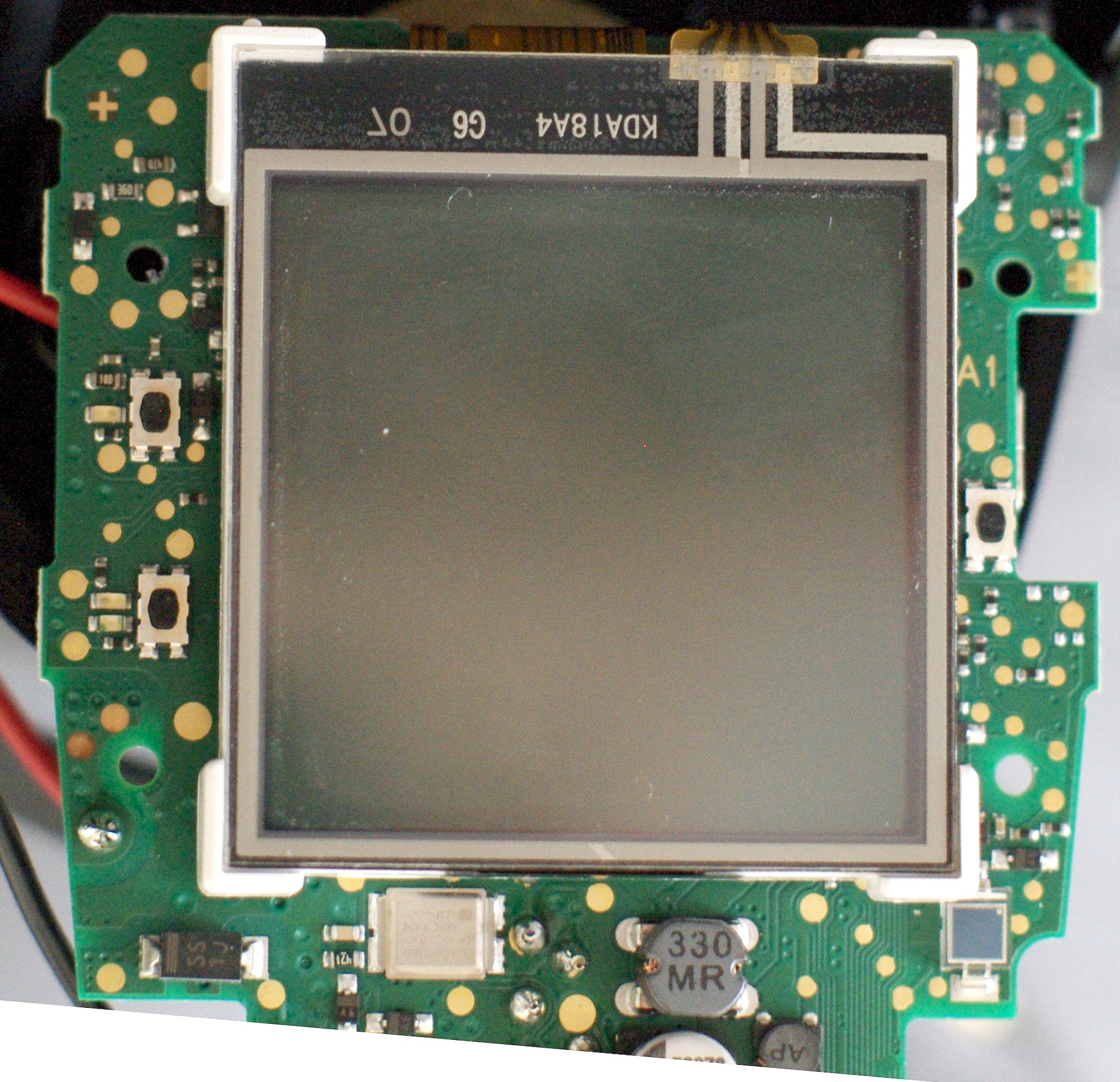

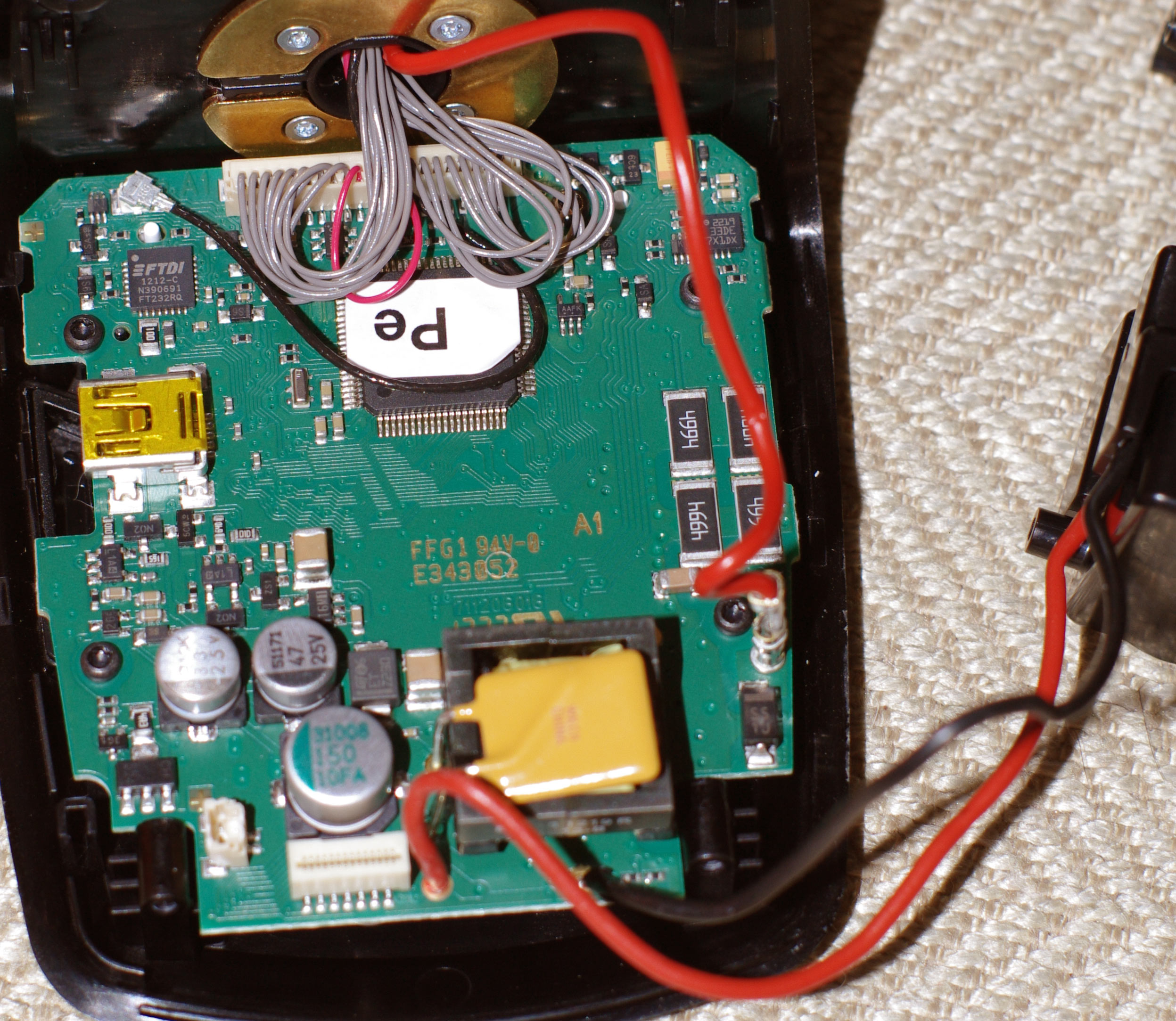

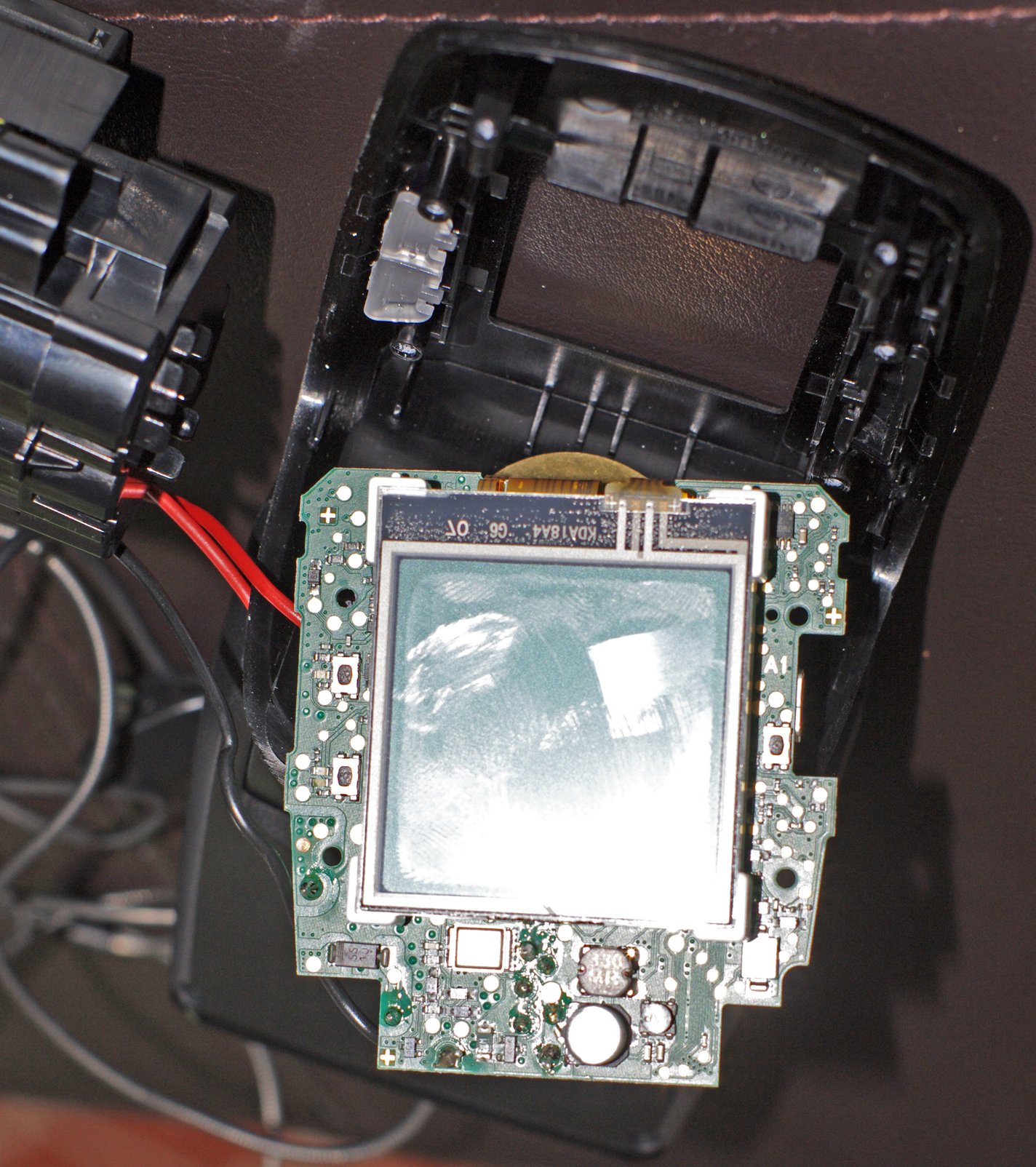

Платы вспышки Metz Mecablitz 52 AF-1 для Pentax/Samsung (наклейка "Pe" на процессоре). Фото от Phil Osborne.

[melgozan]

Пришла такая на ремонт. При вскрытии обнаружил пробитый IGBT G4BC40W, одна ножка поднята, перепаивали. Интересно какой транзистор должен быть?

[Impulsite]

Интересно какой транзистор должен быть?

Это зависит от того, какое напряжение питания драйвера, управляющего IGBT, - это восьминожка повыше IGBT. Маркировка кажется "...4420..." - не прочитать.
Если около 17-20 В, то можно использовать и IRG4BC40W-L и также IRG4BC40W, IRG4BC40U, HGTP20N60C3, осторожно укоротив теплоотвод. Коллектор или "ушко" (теплоотвод) припаивается к большому полигону на плате.
Если напряжение на драйвере равно 15-17 В, то можно поставить RJP5001APP.
Если напряжение на драйвере равно 4-6 В, то придется обратиться к поисковикам за каким-то новым, неизвестным пока IGBT.

melgozan, пожалуйста, надпишите на фотографиях маркировку деталей. Не удается прочитать в таком размере и разрешении. И повторите вид https://impulsite.ru/ctlg/metz/52af1/me ... 000217.jpg с другим расположением проводов.

[melgozan]

Добавил маркировку: viewtopic.php?p=22000#p22000

[Impulsite]

Спасибо!

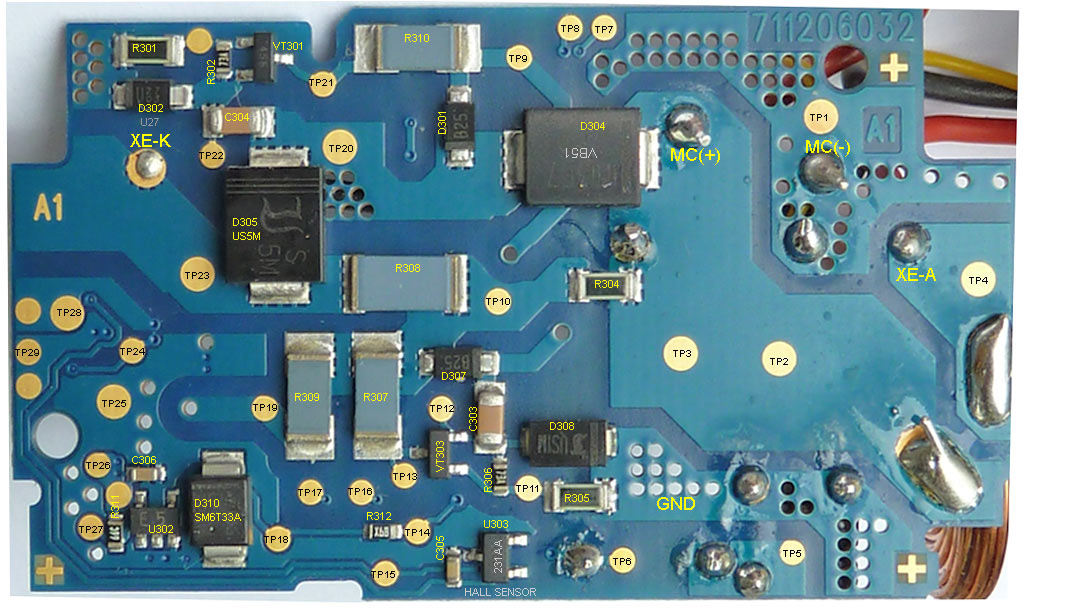

Ага, драйвер MIC4420. Не устанавливая IT301, надо измерить напряжение между 1 и 4 выводами микросхемы U301.

В целом схема платы в головке Metz 52 AF-1 подобна схеме Metz 58 AF-1 за исключением некоторых деталей:



И перед затвором IT301 стоит стабилитрон D309 с маркировкой "ET / Z244". И точно такой D310 же около инвертора U302 "E5" = TC7SU04F, у которого рабочий диапазон напряжений до 7 В.

Измерьте, какое напряжение на стабилитроне D310 около U302 и на D309 перед IT301.
Если напряжение около 5-6 В, то на месте IT301 нужен IGBT с низким напряжением на затворе.
Либо, чтобы можно было использовать IRG4BC40W, убирать D309 и решать вопрос питанием U301, чтобы было 18 В.

Хотелось бы ещё определить "распайку" контактов разъёма J301. Это даст возможность восстановить в дальнейшем недостающие части схемы. По фотографии, без прозвонки, затруднительно определить, куда на плате приходит тот или иной контакт разъёма.
Сможете прямо по фото показать линиями соединения контактов от 1-го до 10-го? И в шлейфе проводов один обозначен другим цветом, обычно красным. Это 1-й или 10-й ?


PS:
Но скорее всего D309 и D310 - это защитные TVS-диоды, как в схеме Metz 48 AF-1 диоды типа SM6T33 https://impulsite.ru/ctlg/metz/48af1/sa ... 766b19.png

Интересно, конденсатор C307 какое напряжение стабилизирует? melgozan, вы случайно не измеряли напряжение на нём? Не очень хорошо видно на фото, но кажется, С307 как раз поддерживает питание драйвера U301.

Исправил в картинках мелкие ошибки с нумерацией деталей.

[melgozan]

Не измерял ничего, так как еще косяк вылез, двигатель зума бежит до упора, треск от червяка, не видит положения . Контакты почистил, пропаял все резисторы, то самое. Потом как то в руках начал двигаться в другую сторону, начал прозванивать и нашел резистор в обрыве. Маркировка не понятная мне, вся маркировка такая. Нашел с такой же маркировкой на основной плате , замерил, 19,6к (поставил 15+1+3,6к), работает. Потом поставлю мелкие. Замерил напряжение на С307 -16,95V, не меняется.

[Impulsite]

17 Вольт - ну в точности, как на схеме https://impulsite.ru/ctlg/metz/48af1/sa ... 766b19.png
Значит, проверить, исправен ли U301 MIC4420 и можно ставить IRG4BC40 или RJP5001APP.

На вашем рисунке - это всё, что есть на верхней платы головки? Если не трудно, приложите и фотографии этой платы.

Я не смог разобраться с разъёмом J301. Помогите, пожалуйста, прозвоните схему.

[Impulsite]

Верхняя плата, наверное, такая же, как в Metz 58 AF-1. Похожа вот на эту?:



Ваши измерения верны. По "странной" маркировке SMD-резисторов соответственно табличкам: viewtopic.php?p=367#p367 получается так:
03D 105 кОм
57C 38,3 кОм
29C 19,6 кОм
08C 11,8 кОм
88B 8,06 кОм
75B 5,9 кОм

Близкий ряд чисел и на энкодере зума вспышки Metz 40MZ-2. Схема: viewtopic.php?p=6471#p6471

[melgozan]

Разъём J301 идет шлейфом к такому же коннектору на основной плате, а там уже не понятно что куда. Вспышка на работе, попробую завтра вызвонить.

[melgozan]

Разрисовал немного

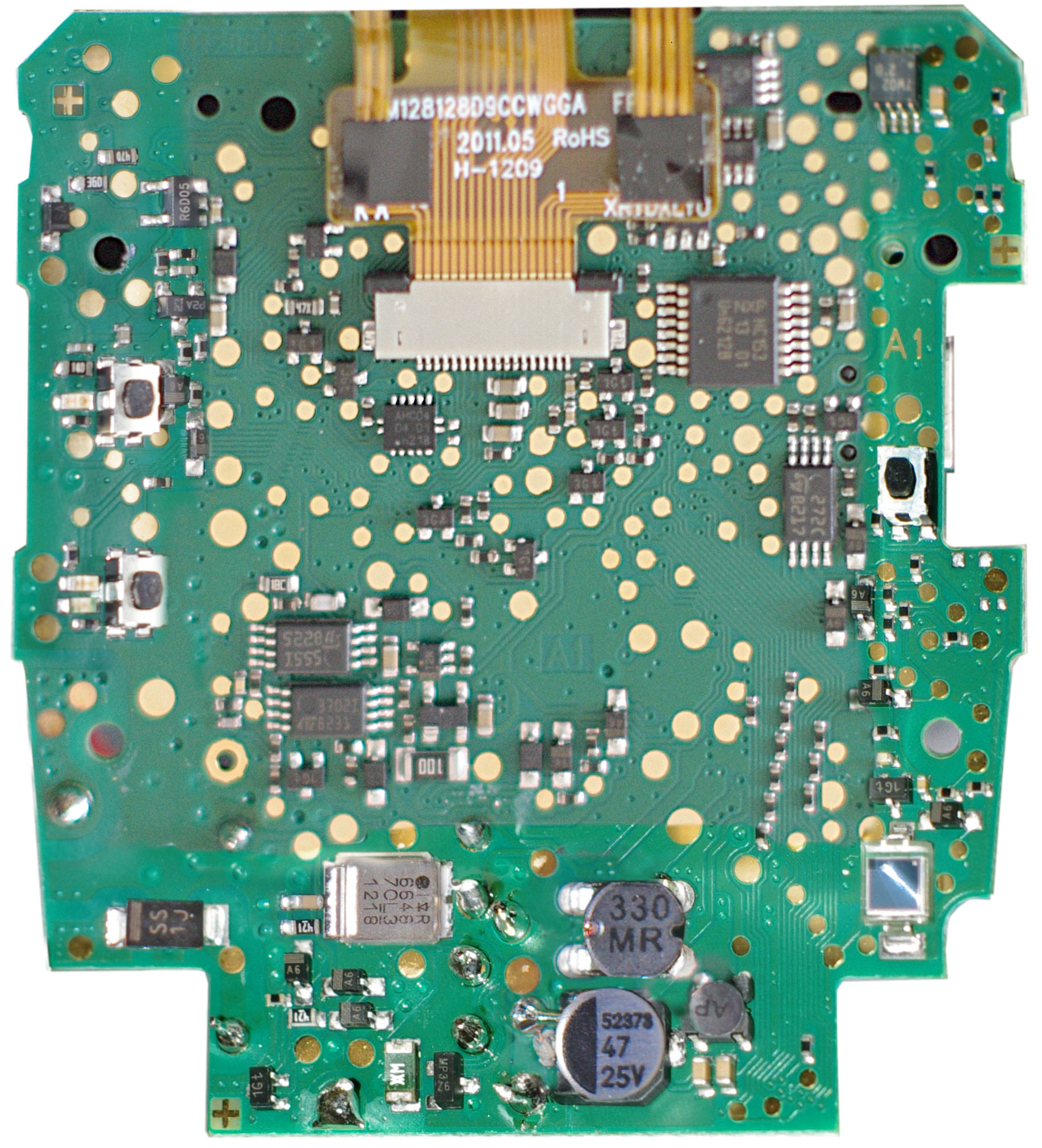

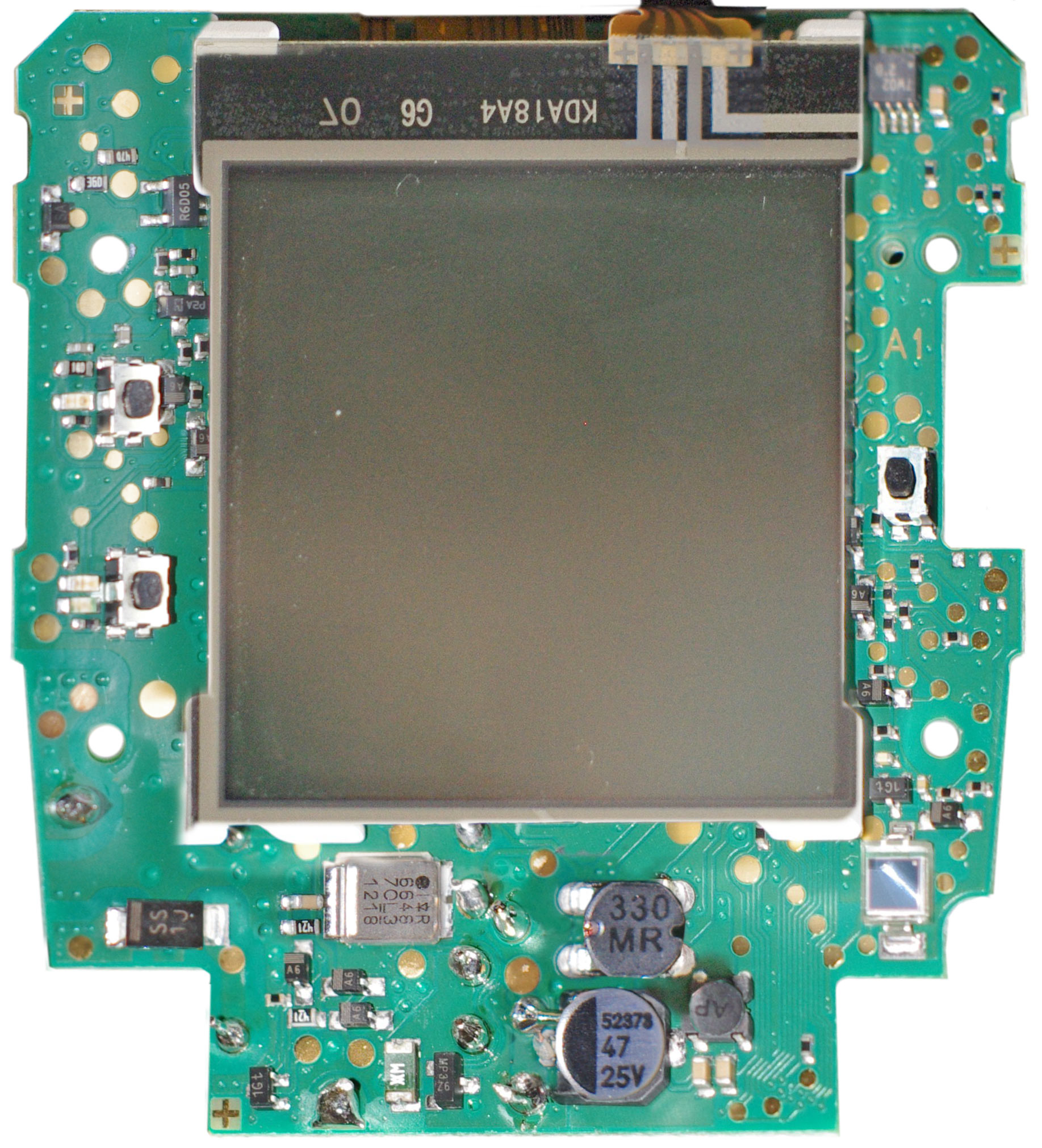

Главная плата под Nikon

[Impulsite]

Отлично! Спасибо!
Красный провод в разъёме J108 - он оказался под номером 10, верно? https://impulsite.ru/ctlg/metz/52af1/ma ... side-a.jpg

Тогда у меня ошибка с нумерацией выводов J301 на фото: https://impulsite.ru/ctlg/metz/52af1/igbt-pcb-a.jpg должно быть наоборот: "10" (красная жилка, "+5V" ) - внизу, а вверху "1" (GND). Позже исправлю.

Теперь с заменой IT301 полная ясность. Можно ставить практически любой IGBT с управляющим напряжением до 20 В и импульсным током больше 160 А. Оригинал, предположительно: IRG4BC40WS (TO-263, D²PAK), IRG4BC40W-L (TO-262).
Лучшая замена: HGT1S20N60C3S (TO-263, такие используются в Einstein 640), HGTP20N60C3 (TO-220), RJP5001 (TO-220FN).

[melgozan]

Поставил новый IRG4BC40W в корпусе TO-220, подрезал чуть теплоотвод. Собрал, и то самое, постоянно трещит, не видит положения, выскакивает ошибка зума.
U303 это Hall Effect Switch, а на корпусе магнит. На него питание идет 3,3V. Даташита не нашел, аналог TSH248CX. Сброс делал многократно, прошивал. Пропаял плату, процессор, ничего не изменилось.

[Impulsite]

U303 это Hall Effect Switch

А с чего бы там датчику Холла быть? Типа "защита против работы в открытом виде". Нет?
Скажите, магнит на крышке корпуса здесь: https://impulsite.ru/ctlg/metz/52af1/92 ... 04e35a.jpg или на подвижном корпусе рефлектора лампы? Если на крышке, то, наверное, надо её на место поставить перед включением.

не видит положения, выскакивает ошибка зума

Насколько я знаю, вспышка при включении проверяет механизм зума. Если тест неудачен, то выходит "ошибка". Например, провода лампы уложены не стандартно и рефлектору мешают. Такое встречалось при ремонте Metz Mecablitz 58 AF-1.
Также сообщали, что из-за помятой гребёнки энкодера возникала ошибка.
И нет ли обрыва в шлейфе проводов? Если, скажем, двигать рефлектор принудительно, то как меняется сопротивление между 4-м и 7-м контактом на конце шлейфа в разъёме J109? В соответствии со схемой?

[melgozan]

Датчик стоит ровно по середине платы. Срабатывает от поворота головы в верх, а так же от поворота по горизонтали. Магнит в нижней части корпуса. По выводах совпадает с другими аналогичными датчиками. С ними столкнулся еще когда ремонтировал мобилки- раскладушки.
7-й контакт на основной плате зашунтирован резистором 54С (35,7 кОм) к корпусу, 4-й контакт тоже корпус. Если двигать рефлектор принудительно, то сопротивление меняется от 0 до 30 кОм с шагом 5 кОм на 67 контакте процессора. Нумерацию выводов разъема J301 все-таки надо наоборот, моя ошибка.

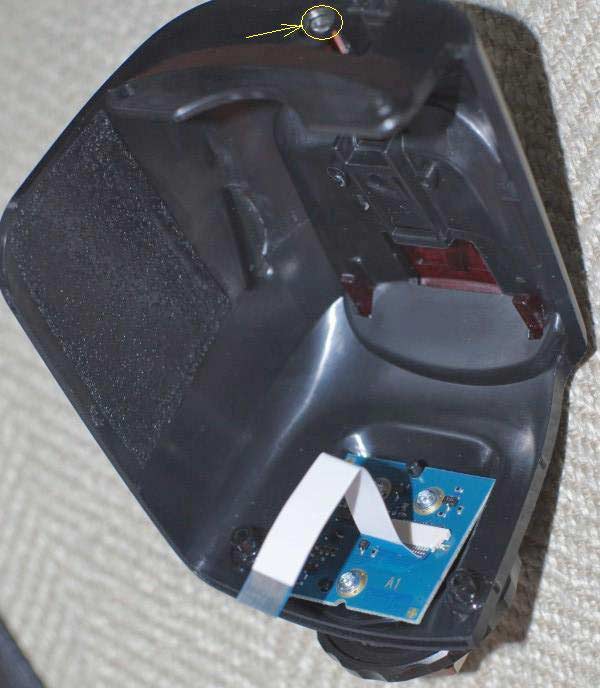

Датчик Холла и расположение магнита и 7-й контакт на основной плате.

[Impulsite]

Спасибо, не встречал пока датчиков Холла во вспышках. Теперь буду знать.
Скажите, в открытом состоянии головки есть возможность включить вспышку и посмотреть как движется рефлектор? И на какой позиции трещит, на 24 мм или на 105 мм?
Ещё надо проверить, не сломлена ли ось червячного колеса?



http://www.nedproject.it/blog/2014/10/m ... possibile/

Укладка проводов, которые могут мешать перемещению рефлектора:

[melgozan]

Отпаял все провода , снял лампу ( она черная, вся в трещинах, ее тоже надо менять), оставил голую пластмассу с контактами. Там ничего не задевает, это точно. Бежит иногда в перед, иногда назад и до упора, хаотично.
Саму платку пропаял, продублировал металлизацию проводками. Драйвер двигателя проверил отдельно , он крутит в обе стороны согласно даташиту, усилие хорошее. Иногда дисплей, сама подсветка мерехтит. Думаю может электролиты повысыхали, подставил другие, ничего не изменилось. Не понимаю что оно хочет.
Немного устал с ней, тем более клиент подгоняет. В общем собрал как есть, буду отдавать без ремонта. Хотя конструкция мне понравилась.

[olegfdel]

Спрошу в этой теме, чтоб не размножать тем.
Два длинных винта выкрутил, раздвигается, но задняя часть упирается.
Коллеги, подскажите, пожалуйста, как разомкнуть заднюю часть головы.

Спасибо.

[Impulsite]

olegfdel, наверное, вы уже решили эту задачку, но все же напишу здесь, что кроме двух саморезов, на задней части половинок головки имеются зацепы, во всяком случае так на Metz 44 AF4: https://impulsite.ru/ctlg/metz/44af4/b70813a96367.jpg Коллега zuly показал здесь viewtopic.php?p=18419#p18419 порядок разборки Metz 44 AF-1.

[olegfdel]

Спасибо, нет, отложил.
Были срочные работы.

[Impulsite]

Цитата с Pentax-клуба: http://www.penta-club.ru/forum/topic/11 ... p__2004656

olym (19 Январь 2017 - 12:31) писал:
Что-то плохо стала проворачиваться в одну сторону. Нужно прикладывать очень сильное усилие, плюс звук при повороте вызывает ужас

Добрались руки разобрать... Механизм оказался не слишком хитрым, в одну сторону перекашивается язычок и блокирует поворот головки.

[olegfdel]

Спасибо.
У меня в другом шарнире были неприятности.
Голова болталась вниз-вверх.
Пластмасски снесены, пружина смята, фиксатора нет вообще.
По-хорошему там надо менять часть корпуса головы.
Чем можно помочь, - увеличить трение чтоб не опускалась голова.
Смазать чем нибудь типа вакуумного масла, это то, чем грешат китайцы
в похожих местах.

[AV_gen]

Добрый день! Помогите решить проблему, пожалуйста.
Досталась мне эта вспышка значит (52-1). Всё работает: режимы меняет, зум шуршит, с камерой общается без проблем, даже автофокус подсвечивает! НО, не вспыхивает! Индикатор заряда горит зелёным, а при нажатии ничего. Ставлю на камеру, тоже ничего. Пытался "поджечь" её другой вспышкой в ведомом режиме... ничего. Разобрал её кое-как, разок ёбом токнуло:) на конденсаторе было 180 В, элементы визуально в порядке. С чего можно начать? С IGBT (IXGA48N60C3)?

[Impulsite]

С чего можно начать?

Начать чтения этой темы. Да и другие, например,
viewtopic.php?p=20103#p20103
viewtopic.php?f=10&t=499
viewtopic.php?f=10&t=480
Далее продолжить проверкой исправности IGBT, проверки исправности драйверов, лампы. И довольно часто стали встречаться скрытые обрывы в проводах.

Интересно было бы оценить размер просвета, в котором помещается IGBT, - между печатной платой и стенкой рефлектора. И поискать, нет ли в головке каких-то пазух, где мог бы поместиться транзистор в корпусе TO-247? Туда можно было бы вынести более теплостойкий транзистор на удлиняющих проводах.

[AV_gen]

Места там хватает.
Заменил я IGBT на IRG4PC50W, правда отпилил место для крепежа и влез без проблем, НО ... всё так же! Реакции ноль, всё остальное в норме. Провода "прозвонил", звенят все. Лампа в порядке, как новая! Подскажите, как можно проверить драйвер не выпаивая?

Спасибо за наводку, как раз искал, как проверить его, не выпаивая. Между С и Е показывает 26 кОм, а если поменять щупы, ничего. А между G и Е в обе стороны чуть меньше 1 кОм. Буду менять.

[Impulsite]

Я не всегда могу ответить достаточно быстро. Поэтому рекомендую воспользоваться поиском по форуму, варьируя поисковые слова. Вот, к примеру, есть тема "Драйверы IGBT-транзисторов", где есть некоторые схемки, как проверить драйвер.

Проще всего, конечно, проконтролировать осциллографом напряжение VDD питания драйвера U301, длительность и амплитуду импульсов на входе и на выходе микросхемы.
На схеме имеются много контрольных точек (TPxx), но пока не на всех имеются номиналы напряжений. Прошу измерить и сообщить, какие напряжения на вашей вспышке. По идее для транзисторов IRG4BC40W и IXGA48N60C3 на точке TP15 должно наблюдаться постоянное напряжение около 15...20 вольт. Амплитуда входного импульса на выводе U301:2 от 3 до 5 вольт относительно GND (или TP1). Уровень выходного импульса на U301:7 почти такой же, как напряжение питания.

И кроме драйвера, следует проверить уровень напряжения на конденсаторе поджига C301 (должно быть 260...330 В) и работают ли инвертор U302 и транзистор VT305, отвечающий за поджиг. Если схема поджига работает, то в лампе, даже с неисправным IGBT, обычно наблюдаются слабые мерцающие всполохи, хорошо видимые в темноте.
