Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 27 сен 2012, 19:58

Оглавление.

Частые вопросы и ответы, FAQ
Можно ли использовать кольцевую лампу 1000 Дж вместо 600 Дж?
Таблица кольцевых ламп для вспышек Falcon Eyes
Таблицы импульсных кольцевых ламп Multiblitz
Ищу инфу по лампе Multiblitz RARER
Таблица совместимости импульсных ламп
Falcon Eyes RTB-1365-1100
Falcon Eyes серия RTS (RTS9-2820, RTS10-3525 ... RTS14-4530)

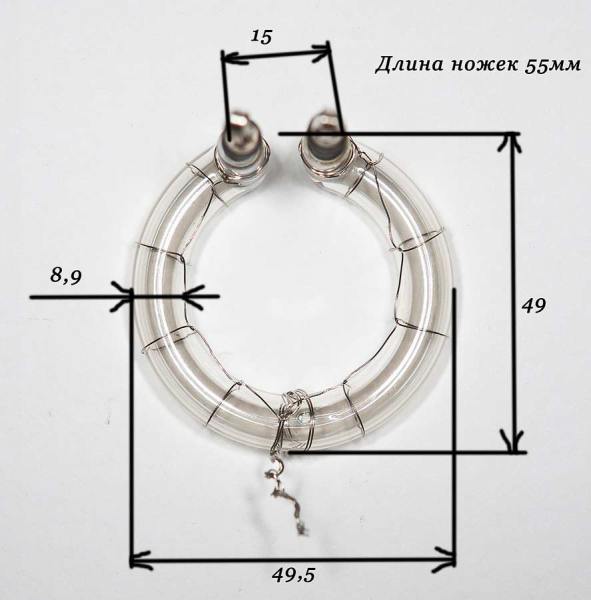

Falcon Eyes RTC-0838-220L
Falcon Eyes RTC-1042-350L
Лампа из моноблока Fancier FAN 200D (200Дж)
FT92 (Novatron 2100, 2101, 2160)
Perkin Elmer DR8902
Perkin Elmer QR 9902

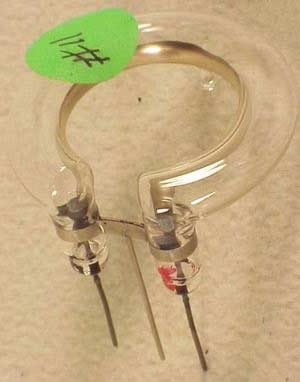

Лампа WFT36R (MFT36R), 200-250 Дж
RTUS-1455-1500
AWFT14MMUV, FT14MMQUV
Лампы серий FT-90xx и FT-99xx для вспышек Visico и аналогичных Falcon Eyes
Кольцевые лампы вспышек Hensel

Обмотка лампы. Как и каким проводом обматывать лампы?
Стенд для определения рабочих напряжений и исправности импульсной лампы
Испытания ламп Lumix/Phoxene на прочность и долговечность

Таблица кольцевых ламп некоторых производителей вспышек (для увеличения щелкните по рисунку):

Изображение Изображение

диаметр трубки
около 12 мм - это до 600-800 Дж
около 13 мм - это до 900-1100 Дж
около 14 мм - это до 1200-1500 Дж

Ссылки по теме:
"Импульсные источники света" под общей ред. И.С. Маршака
Е.А.Зельдин. Импульсные газоразрядные лампы и их схемы включения.
Гурлев Д.С. Справочник по ионным приборам.1970, DJVU
Справочник: PerkinElmer Optoelectronics. Flashtubes.
Лампы-вспышки компании PerkinElmer Optoelectronics, PDF, рус.яз..
Импульсные лампы ИФК, ИФБ, ИФП, ИСШ, ИСП и др..
Б и б л и о т е к а. Справочники, статьи, книги.

Не в сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Частые вопросы и ответы, FAQ

Непрочитанное сообщение Impulsite » 27 сен 2012, 21:33

Частые вопросы и ответы, FAQ
  1. Стенд для определения рабочих напряжений и исправности импульсной лампы

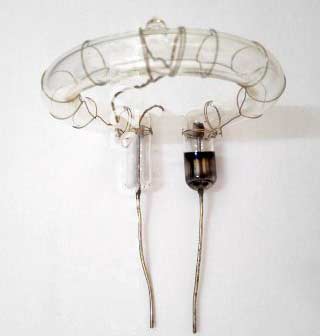

  2. Обмотка лампы. Как и каким проводом обматывать лампы?
  3. ...
  4. ...
Можно ли применять в студийных вспышках более мощную импульсную лампу?
Да, такую лампу можно ставить в студийную вспышку (за исключением вспышек с TTL-управлением на IGBT-транзисторах) и будет работать, в целом, более длительное время, чем меньшая лампа.
Но в случае с пилотными, обычно галогеновыми лампами ставить лампу бОльшей мощности не рекомендуется. Это может привести в перегреву и повреждению студийной вспышки. Особенно в сочетании с софт-боксом или с насадками в виде тубусов, когда охлаждение пилотной лампы сильно ухудшается.

В случае, когда у новой импульсной лампы расстояние между осями электродов отличается от расстояния между центрами приёмного цоколя, то очень вероятно, что отверстие в металлическом рефлекторе маловато для новой более мощной лампы и требуется увеличить его, чтобы лампа свободно проходила. И потребуется подогнуть проволочные выводы, соответственно отверстиям цоколя или паечным отверстиям на печатной плате.
И здесь очень важно правильно выполнять гибку выводов. Лампу следует удерживать за проволочный вывод пассатижами недалеко от стекла и подгибать электрод с противоположной от лампы стороны, так, чтобы усилие не передавалось на стекло. Помните, что лампа очень хрупкий предмет и обращайтесь с нею максимально осторожно.

Изображение Изображение

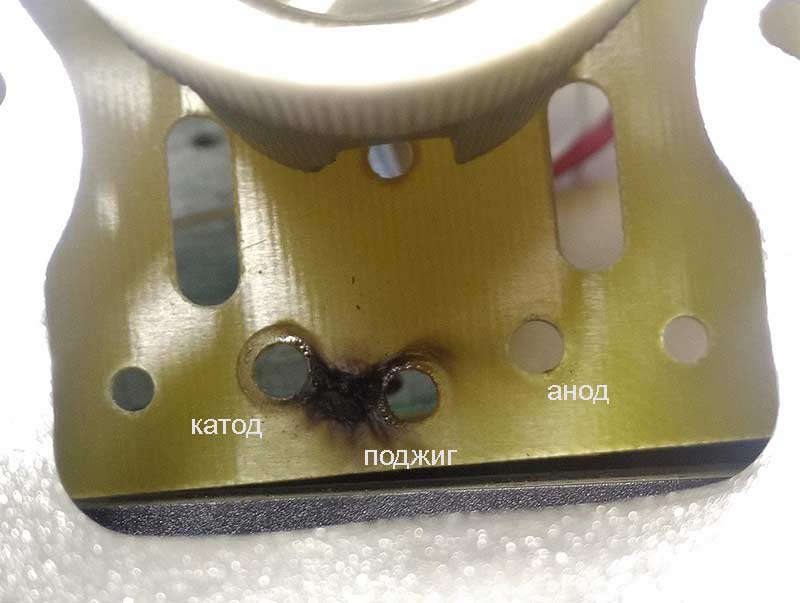

Когда лампы не имеют явной маркировки анода или катода.
Sanseich писал(а):Кстати у ламп этих тоже не подписано где плюс и минус.
1. Определить, где анод, а где катод можно по минимуму напряжения самопробоя таким прибором: "Высоковольтный генератор для проверки пробивного напряжения" Или другим источником высокого напряжения. Положительный электрод при наименьшем напряжении самопробоя и будет указывать на анод.
2. Или принять, что анодом (+) у кольцевых ламп обычно бывает правый вывод, отмеченный красной точкой, как на рисунках:

Изображение Изображение Изображение Изображение Изображение

3. Катод (-) почти всегда больше по размерам, имеет усиленную конструкцию. И около него обычно наносят геттер, - специальное напыление внутри лампы, которое служит как индикатор герметичности. Если колба теряет герметичность, материал геттера окисляется, приобретая белую или светлосерую окраску (пример на фото здесь viewtopic.php?p=22189#p22189)

Изображение Изображение Изображение Изображение

Изображение Изображение Изображение

Не в сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 27 сен 2012, 21:33

Таблица кольцевых ламп для вспышек Falcon Eyes
Маркировка ламп содержит сведения о их конструкции:
RT - Ring Tube - кольцевая трубка. Электроды не имеют специального оформления, устанавливаются в зажим или пайкой.
RTB - лампа установлена в керамический цоколь. B - bundled - связанный, собранный в узел. Фото 1, фото 2

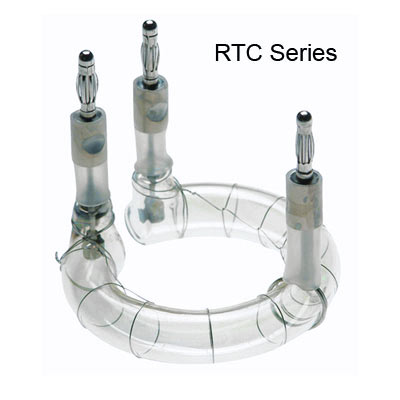

RTC - на электродах имеются оконечники "банан". С - connector - разъём, соединитель.
UTC - подковообразная лампа с наконечниками "банан". Иногда называют "U-образная лампа".
Первые две цифры после буквенного обозначения - указывают на диаметр трубки в миллиметрах, вторые две цифры - средний диаметр кольца в миллиметрах. Реальные размеры ламп могут отличаться +/- 0,5...1,5 мм.
3- или 4-значное число после дефиса - максимальная энергия разряда в Джоулях, на который рассчитана лампа.
L - Low - лампа с низким давлением газа внутри и с низким (около 200-350В) рабочим напряжением.
UV - наличие ультрафиолетового покрытия лампы.

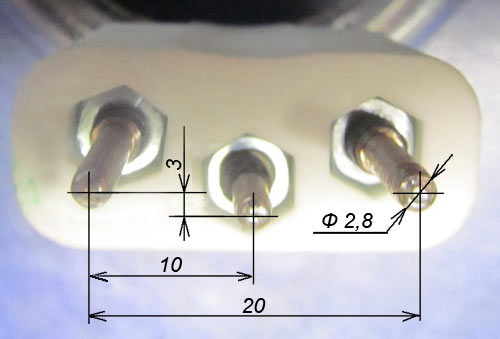

Пример: RTB-1365-1000L (UV)-DE - кольцевая (R) лампа (T) в керамическом цоколе (B), диаметр трубки 13 мм, средний диаметр кольца 65 мм, максимальная энергия 1000 Дж, UV - имеется ультрафиолетовое покрытие, предназначена для приборов серии DE.

Изображение Изображение Изображение Изображение Изображение Изображение

Под спойлером таблица ламп для различных вспышек Falcon Eyes:
 Показать скрытый текстПоказать
UTC082840-160L	(UV)	SS-150MVU, SS-151U
UTC092840-220L	(UV)	SS-200MVU, SS-201U
UTC112840-350L	(UV)	SS-300MVU, SS-301U
RT0636-120L		SS-100M, SS-100MR
RTB0636-120SL		SS-110B, SS-110BF
RTC0636-120L-SS-T	SS-110F
RTB0838-200SL	(UV)	SS-150B, SS-150BF, SS-150M, SS-200M
RTB0855-250L	(UV) 	DE-150B, DE-200C
RTB0955-350L	(UV) 	DE-300C
RTB1060-350L	(UV) 	DE-250,	DE-300B	(110V),	DPS-301	(110V)
RTB1060-500	(UV) 	DE-300B	(220V),	DPS-301	(220V)
RTB1264-500L	(UV) 	DE-500
RTB1365-1000L	(UV) 	DE-600B (110V), DE-900B (110V), DPS-601 (110V), DPS-901 (110V)
RTB1365-1100	(UV)	DE-600B (220V),	DE-900B	(220V), DPS-601	(220V),	DE-901	(220V)
RTB1462-1500L   (UV)	DE-1200B(110V),	DPS-120 (110V), DE-1200B(220V),	DPS-1201 (220V)
RTB0939-350SL	(UV)	SS-250M

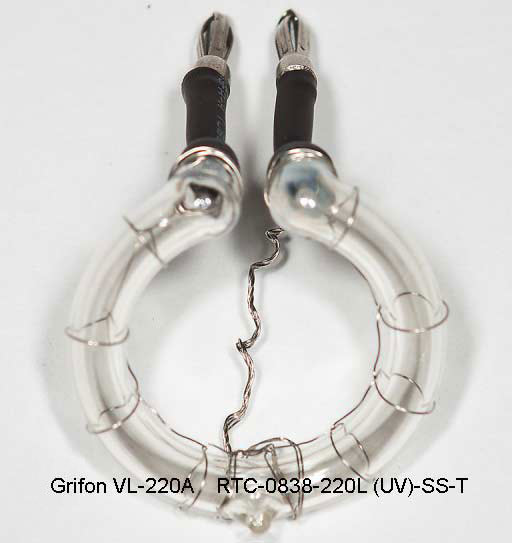

RTC0838-220L	(UV)	SS-150F, SS-200F, SS-200T
RTC1042-350L	(UV)	SS-300T
RTB1042-350L	(UV)	AC-200,	AC-300,	СМ-250,	CM-350
RTC0855-250L	(UV)	GN-150MV, GN-200MV, GN-200AD
RTC0855-250L	(UV)	TE-150C, TE-200C
RTC0855-250L	(UV	TF-150C, TF-200C
RTC0955-350L	(UV)	RE-300FT
RTC0955-350L	(UV)	EL-300D
RTC0955-350L	(UV)	ELB-300D
RTC0955-350L	(UV)	GN-300MV, GN-250AD, GN-300AD,GN-301
RTC0955-350L	(UV)	TE-300C, TE-300A, TE-300
RTC0955-350L	(UV)	TF-301,	TF-300A, TF-301RD
RTC1055-450L	(UV)	RE-400FT
RTC1055-450L	(UV)	EL-400D
RTC1055-450L	(UV)	ELB-400D
RTC1055-450L	(UV)	TE-400A, TE-400FH
RTC1055-450L	(UV)	TF-400A
RTC1155-500L	(UV)	GN-450AD
RTC1155-500L	(UV)	TE-500A
RTC1155-500L	(UV)	TF-500A
RTC1255-600L	(UV)	GN-600AD, GN-601
RTC1255-600L	(UV)	TE-600A, TE-600, TE-601RD
RTC1255-600L	(UV)	TF-600A, TF-601, TF-601RD
RTC1355-1000L	(UV)	GN-750AD, GN-900AD, GN-901
RTC1355-1000L	(UV)	TE-800FH, TE-900A, TE-900, TE-901RD
RTC1355-1000L	(UV)	TF-900A, TF-901, TF-901RD
RTC1555-1500L   (UV)	GN-1200AD, GN-1201
RTC1555-1500L   (UV)    TE-1200A, TE-1200, TE-1201RD
RTC1555-1500L   (UV)    TF-1200A, TF-1201, TF-1201RD
RTC1055-360L    (UV)    GL-300D
RTC1155-460L    (UV)    GL-350A, GL-400D
RT1255-620L     (UV)	GL-550A, GL-600D
RT1355-1050L	(UV) 	GL-800D
UARTC1455-1500 	(UV) 	FH-1000
UART1055-2400 	(UV)	FH-2100
UART1255-3000 	(UV)	P-2400, FH-3000
RT10130-600 	(UV)	4M
RT11166-600	(UV)	RFH-400, RFH-400AD
RT13166-1500L4 	(UV)	RFH-800
UART13166-3200L4 (UV)	RFH-3000
Источник: Каталоги студийного оборудования Falcon Eyes

Добавлено модератором:
Подготовка ИФК-120 для проверки студийных вспышек.

Не в сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: RTB-1365-1100

Непрочитанное сообщение Impulsite » 27 сен 2012, 21:37

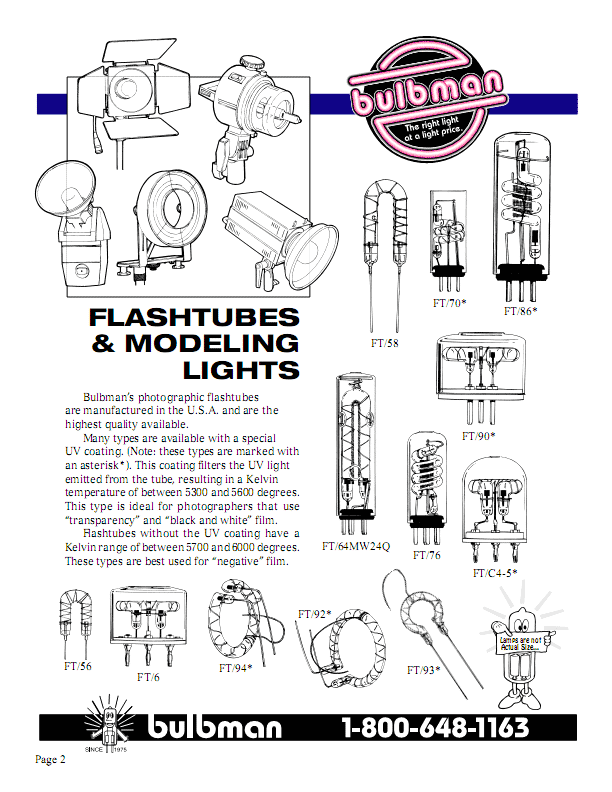

Таблица совместимости импульсных ламп:
http://impulsite.narod.ru/parts/tube/ri ... htubes.zip, формат PDF, на англ. языке. Любезно предоставил в общее пользование Илья Рязанов.
В списке импульсные кольцевые, u-образные и геликоидные, а также пилотные лампы для вспышек Ascor, Balcar, Kemlite, Lumedyne, Norman, Photogenic, Speedotron, White Lightning.

Изображение Изображение

tyx
Не в сети
гость
Сообщения: 1
Стаж 7 лет 8 месяцев

Re: RTB-1365-1100

Непрочитанное сообщение tyx » 27 сен 2012, 21:37


Falcon Eyes RTB-1365-1100 - кто-нибудь имел с ними дело?
На электродах (отмечено стрелочкой) следы использования. Не знаю, нормально ли это. Может быть технологическое? Вроде проверки работоспособности? Кто-нибудь с таким сталкивался? Что-нибудь про напряжение/энергию разряда сказать можете? У Вас вроде бы были похожие лампы.

Не в сети
мастер
Сообщения: 591
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Виктор Гелис » 27 сен 2012, 21:37

Полагаю, это нормально. Вероятно, это следы проверки качества ламп. Приходилось иметь дело с добросовестными продавцами, которые перед продажей проверяют состояние ламп, чтобы не обмануть покупателя в его ожиданиях.

Почему-то не могу загрузить снимок, но предполагаю, что это лампа от приборов DE-600, DE-900 от Falcon Eyes.
Именно по этой лампе у меня нет данных. По схемам вспышек Falcon их номинальное напряжение 500-600 В, судя по обозначению допустимая энергия разряда 1100 Дж.

В то же время близкая по габаритам лампа от PerkinElmer: MR 9902 имеет номинальное напряжение 300 В (мин 200, мах 400) номинальная энергия 500 Ws

Полагаю, если при 250-300 В ваша лампа будет зажигаться нормально, то и использовать её при 300 В рабочего напряжения. Если поджиг неустойчивый, то, наверное, рабочее напряжение выше.

Допустимую частоту импульсов при заданной энергии импульса можно рассчитать по рассеиваемой мощности. Для ИФК-120 - это 12 Вт, для ИФК-2000 - это примерно 130 Ватт.
Если найду эпирическую формулу для оценки мощности рассеяния, она связывает габариты, материал и нагрузку на лампу, то приведу здесь же.

tyx
Не в сети
гость
Сообщения: 1
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение tyx » 27 сен 2012, 21:38

У радикала вчера была профилактика, сейчас всё ок.

Я собственно и думаю 500 или 1000. У DE-900 ведь почти килоджоуль.
В любом случае - спасибо!. Поэкспериментирую с напряжениями, как время будет.

Не в сети
новичок
Сообщения: 8
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Serg14 » 27 сен 2012, 21:38

А где можно купить лампу MR 9902 или её замену? Моноблок Prograf mobilight-E 250, почему так такая мощная лампа стоит - я не знаю...

Не в сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 27 сен 2012, 21:39

Унификация и большой запас по ресурсу. При подборе замены важно знать для какого прибора ищете замену, а именно знать максимальную энергию импульса.
Cмотрите таблицу в первом сообщении и подбирайте замену по габаритам: эквивалент MR9902 должен иметь диаметр трубки 13+/-1 мм, наименьший (внутренний) диаметр кольца - 54+/-2мм, средний диаметр кольца 67+/-2 мм и расстояние между осями электродов 26 мм.
Есть лампа от приборов REKAM, вроде бы называется AT-9001.
Очень близка RT-1365 от Falcon Eyes, торгуют ими многие, в том числе "Оптические приборы" (C-Пб)
Вполне можно заменить и лампой RT-1264-800.

Не в сети
гость
Сообщения: 1
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Sergey » 27 сен 2012, 21:46

tyx писал(а):На электродах (отмечено стрелочкой) следы использования. Не знаю, нормально ли это. Может быть технологическое? Вроде проверки работоспособности? Кто-нибудь с таким сталкивался?
Это лампа для DE-600-900, напряжение 525 в.
Покупал такую в Новосибирске 2 года назад. 1100Дж. длительность импульса не знаю. Вся инфа от продавца магазина. Видел паспорт на лампы. На DE-250-300 идут другие лампы 500 Дж, диаметр трубки поменьше и напряжение 300 В - промерял сам на моноблоке.

Не в сети
новичок
Сообщения: 8
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Serg14 » 27 сен 2012, 21:56

impulsite, спасибо!
RT-1365 от Falcon Eyes подошла полностью, единственное у неё расстояние между осями электродов чуть больше было. Пришлось аккуратно подогнуть, чтобы вошли в контактную планку. (там без пайки, винтом зажимается)

boras

Re: Импульсные кольцевые лампы

Непрочитанное сообщение boras » 27 сен 2012, 21:58

Здравствуйте!
Нужна помощь в поиске более-менее полных характеристик лампы RTUS-1455-1500. Ни у продавца, ни у знакомых, ни самостоятельно в интернете, мне их найти не удалось!
Очень интересует:
- максимальное рабочее напряжение:
- номинальное рабочее напряжение;
- минимальное напряжение, при котором гарантированно возможен поджиг лампы;
- величина ёмкости конденсатора для номинального напряжения;
- длительность импульса вспышки при номинальных напряжении и ёмкости или (и) при как-либо других режимах;
Хотелось бы еще знать остаточное напряжение на этой лампе после разряда и минимально возможный ток тлеющего разряда...

Не в сети
мастер
Сообщения: 591
Стаж 7 лет 8 месяцев

Re: Perkin Elmer MR 9902

Непрочитанное сообщение Виктор Гелис » 27 сен 2012, 21:58

В книге Импульсные источники света. /Под ред.И.С.Маршака.1978 есть методика оценки допустимой мощности на лампе в зависимости от диаметра внутреннего просвета, расстояния между осями электродов, материала трубки и давления газа в ней.

Близкая по габаритам лампа MR 9902 от ф. PerkinElmer Optoelectronics имеет такие характеристики:
Диаметр трубки - 13 мм,
средний диаметр кольца - 67 мм
Номинальная энергия разряда - 500 Дж
Напряжение анода (мин-мах)- 200-400 Вольт,
Напряжение анода номинальное - 300 Вольт,
Срок службы - 10000 импульсов,
Снижение светоотдачи в конце срока службы - до 10%
Частота следования импульсов - не чаще 1 раза в 10 секунд (6 импульсов в минуту)
Напряжение поджига - 8 кВ


Лампа RTUS-1455-1500 предназначена для моноблоков Falcon Eyes DE-1200. Т.е. можно ожидать, что 1200 Дж - эта лампа может держать достаточно долго при её номинальной "мощности" 1500 Дж.
Из того, что схемы вспышек Falcon в основном типовые, подобные:



может следовать, предположительно, что рабочее напряжение лампы 680-700 Вольт при максимальном напряжении на накопительных конденсаторах 340-350 Вольт.
Минимальное напряжение можно рассчитать из глубины регулирования, у вспышек DE-1200 от 1/1 до 1/8 - ориентировочно 130-150 Вольт. Однако, применение вольтодобавки снимает вопрос минимального напряжения. Напряжение на конденсаторах можно понижать вплоть до напряжения гашения лампы - это около 40-60 Вольт.

Ёмкость конденсатора для номинального напряжения и энергии импульса рассчитывается по формуле C= 2E/(U2) (Фарад), где Е - номинальная энергия, Дж, U2 - рабочее напряжение, В, в квадрате.

Данных по длительности импульса нет, но, типовое для вспышек 1200-1500 Дж на уровне t0,5 значение составляет примерно 1/700-1/1100 секунды.

Хорошо бы, если кто-то из читателей форума, у кого есть вспышка с такой лампой, мог измерить и сообщить здесь диаметр трубки, наружный габарит кольца и расстояние между осями электродов лампы RTUS-1455-1500. Уточнить, соответствуют ли данные таблицы.
Известна еще лампа FT14MMQUV - похоже, она еще ближе к RTUS-1455-1500 - диаметр трубки 14 мм, диаметр кольца (средний) ~ 60-65 мм, применяется в головках White Lightning Z2500SH ZEUS
Max. Input Power = 2500 True Ws (at 700 Volts)
максимальная энергия разряда 2500 "настоящих Ватт-секунд" при напряжении 700 Вольт. Правда, надо учитывать, что у White Lightning, возможно, свои, нестандартные Ватт-секунды, хотя и называются настоящими.
В источнике: http://www.white-lightning.com/z2500sh.html также указано, что непрерывная съемка максимально 30000 Дж в течение минуты. Это значит, что лампа допускает кратковременную съемку с интенсивностью 30000 Дж в минуту, т.е. до 10 импульсов на полной мощности с интервалами 6 секунд.

boras

Re: RTUS-1455-1500

Непрочитанное сообщение boras » 27 сен 2012, 22:00

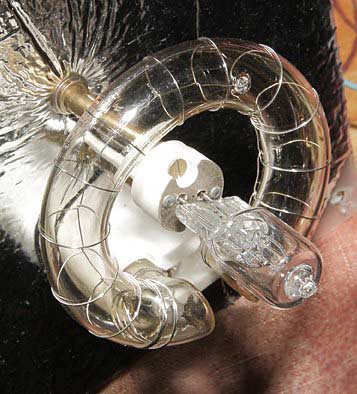

RTUS-1455-1500

Изображение Изображение

Габариты - это не проблема: R -70 мм, r - 40мм, соответственно dтр - 15 мм.
Расстояние между осями электродов e = 20 мм, расстояние от центра лампы до прямой, соединяющих эти электроды 26,5 мм. Поджигающий электрод находится посередине между силовыми электродами, но отстоит от центра лампы на 3,5 мм дальше силовых!
Высота керамической панели, т.е. расстояние от основания панели до колбы лампы - 30 мм!
...
Из вашего сообщения я так и не понял до какого уровня можно поднять напряжение на лампе, не уменьшив при этом, существенно, её ресурс.
P.S. Просто не верится, что ни у кого из столь обширного сообщества фотографов и разработчиков импульсного света нет реальных паспортных данных по столь популярной лампе... Но, надежда их найти ещё осталась. А пока, чтобы не рисковать лампой понизил рабочее напряжение с 420 до 320 В. В результате энергия вспышки уменьшилась почти вдвое и стала всего 410 Дж...

Не в сети
мастер
Сообщения: 591
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Виктор Гелис » 27 сен 2012, 22:00

Спасибо за габариты лампы. Это Вы сами измерили или из чертежа?

Искать данные по лампам надо. Полазить по сайтам Perkin Elmer, Mouser Electronics, Kay Kwong Electric, MIYATA ELEVAM, a также по сайтам Broncolor, ProFoto, Britek, Rekam, Falcon Eyes и другим. Не может быть, чтобы не было.
до какого уровня можно поднять напряжение на лампе, не уменьшив при этом, существенно, её ресурс.
Снова отошлю Вас к труду И.С.Маршака: Импульсные источники света. Там это тоже есть - влияние напряжения на работу импульсной лампы. От себя скажу - уверен, для этой лампы безопасное напряжение до 700 Вольт. Если Вы хотите строить вспышку с более высоким напряжением, экономя на конденсаторах, то, в принципе, безопасно увеличивать напряжение примерно до 75% от напряжения пробоя. Уменьшая ёмкость конденсаторов с учетом фактора нагрузки - мкФ*кВ^4 - произведение ёмкости на рабочее напряжение в 4-й степени - здесь хорошей иллюстрацией была бы первая страничка паспорта на ИФК-2000. Но пока нет её у меня.
Относительно "фотографов и разработчиков". Первым совершенно без разницы, какие там в приборах лампы стоят, главное, чтобы светили и свой ресурс отрабатывали. Вторые, вероятно считают, что кому надо, тот достучится и спросит. И на всю Землю, хорошо если хотя бы 50 фирм наберется, которые импульсные лампы производят...

Вы спокойно можете нагружать её 1200-1300 Джоулями при напряжении 700 Вольт с интенсивностью не чаще 6 раз в минуту. После 10-15 импульсов на полной мощности необходима пауза в 15-20 минут для остывания лампы.

Не в сети
любопытный
Сообщения: 3
Стаж 7 лет 8 месяцев

Re: RT-0850-200J-20

Непрочитанное сообщение Вова05 » 27 сен 2012, 22:06

Ребята! Помогите идентифицировать! Лампа из моноблока Fancier FAN 200D (200Дж).
Работала. Перестала. Снял со второго моноблока - ОК : видимо дело в лампе. d трубки = 7,7 мм. r внутренний (не радиус, а диаметр) = 42 мм. Расстояние между осями электродов е = около 19,5-20 мм. Высота g около 24 мм. Длина ножек I до запаянной части около 36 мм.
Предложите аналог и где его приобрести. Всем спасибо.

Изображение Изображение Изображение Изображение Изображение

Добавлено модератором:
Bloodroid писал(а):viewtopic.php?p=22189#p22189
Вспышка проработала около 3х месяцев.
Пробовал менять местами лампы. И в общем проблема в лампе. Вот еще немного фото.
Левая рабочая, правая нет:

Изображение Изображение Изображение
impulsite писал(а):Спасибо за фото. Да, сравнение двух ламп на снимке http://impulsite.narod.ru/parts/tube/de ... d_0662.jpg показывает, что справа разгерметизированная лампа. В области катода внутреннее блестящее напыление (геттер) побелело.

Не в сети
Аватара пользователя
коллега
Сообщения: 151
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение simple » 27 сен 2012, 22:06

Очень похожа на лампу для Raylab Axio 200. И на лампу от Falcon Eyes, типа RTB-0850-200L - если снять керамический цоколь.

Не в сети
любопытный
Сообщения: 3
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Вова05 » 27 сен 2012, 22:07

Да, действительно похожа на лампу от Falcon Eyes. Спасибо за наводку.

Вот нашел фото здесь
http://dastore.ru/catalog/Fotooborudova ... 0838-200l/

Похожа на ту, что RTC Series.
Магазин сегодня не отвечает. Подскажите, где еще поспрашивать, чтобы купить?

boras

Re: Импульсные кольцевые лампы

Непрочитанное сообщение boras » 27 сен 2012, 22:07

Вова05 писал(а):Ребята! Помогите идентифицировать! Лампа из монблока FAN 200D. (200Дж)
Посмотрите список здесь. http://falcon-eyes.ru/catalog/zapasnye-lampy-i-kolby/
Хоть цены здесь и задраны, но дешевле, когда искал лампу для вспышки, не нашел.
Там в списке есть 200-т джоулевая - RT-0653-200.
Но, я бы поставил что-нибудь помощней!
300-т джоулевую лампу - VC-300 (первая по списку) или даже 500-т джоулевую - VC-500.

Не в сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Perkin Elmer DR8902, RT-1067-230J-26

Непрочитанное сообщение Impulsite » 27 сен 2012, 22:08

Импульсная лампа Perkin Elmer DR8902
Унифицированное название: RT-1067-230J-26.
Известны аналоги: FT-67RK-230W, Conrad 540982, Conrad 581577.
Близкие аналоги: 2100/2101/2160 Novatron Flashtubes.
Спецификация: DR8902
Габариты:
диаметр трубки - 10 мм,
внутренний диаметр кольца - 57 мм,
наружный диаметр кольца - 77 мм,
расстояние между осями электродов - 26 мм
Номинальная энергия разряда - 230 Дж
Напряжение на электродах номинальное - 550 Вольт,
Напряжение на электродах минимальное - 350 Вольт,
Напряжение на электродах максимальное - 650 Вольт,
Напряжение поджига - 5-8 кВ
Срок службы - 10000 импульсов
Частота следования импульсов - не чаще 1 раза в 10 секунд (6 импульсов в минуту)
Снижение яркости в конце срока службы - меньше 15%



Не в сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Perkin Elmer QR 9902, RT-1069-960J-20

Непрочитанное сообщение Impulsite » 27 сен 2012, 22:09

Импульсная лампа Perkin Elmer QR 9902
Унифицированное название: RT-1069-960J-20.
Спецификация: QR9902
Габариты:
диаметр трубки - 10 мм,
внутренний диаметр кольца - 59 мм,
наружный диаметр кольца - 79 мм,
расстояние между осями электродов - 19+/-1,5 мм
Максимальная энергия разряда - 960 Дж
Напряжение на электродах номинальное - 960 Вольт,
Напряжение на электродах минимальное - 600 Вольт,
Напряжение на электродах максимальное - 1000 Вольт,
Напряжение поджига - 10 кВ
Срок службы - 10000 импульсов
Частота следования импульсов - не чаще 1 раза в 10 секунд (6 импульсов в минуту)
Снижение яркости в конце срока службы - меньше 15%

Не в сети
любопытный
Сообщения: 3
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Henych » 27 сен 2012, 22:10

Добрый день.
Есть такой вопрос. полетела лампа на Griffon VL-220A, насколько я понимаю это тоже самое что и FALCON EYES SS-200T.
Нашел в сети в продаже лампы: RTС-0838-200L и RTВ-0838-200L, интересует в чем у них отличие (я так понимаю на RTB - есть керамический цоколь а на RTC его нет, прав ли я?)

И втрое подойдет ли лампа от FALCON EYES SS-300T на SS-200T, или нет?

Не в сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 27 сен 2012, 22:11

Здравствуйте, Henych!
По непроверенным данным во вспышках Falcon SS-200T/300-T используется лампа RTС-1042-350L, её размеры: диаметр трубки 10 мм, средний диаметр кольца 42 мм и наибольший диаметр кольца - 52 мм. Если расстояние между осями электродов этой лампы (точная цифра неизвестна) такое же или близкое аналогичному на лампе вашей вспышки, то замена возможна.

Наличие или отсутствие керамического цоколя - не проблема. Его можно снять или переставить цоколь со старой лампы на новую.

PS: просьба к Вам, Henych, вынув лампу из Griffon VL-220A, сфотографируйте её основные виды и измерьте диаметр трубки, средний диаметр кольца, расстояние между осями электродов, наибольший диаметр кольца. И выложите полученные снимки и данные здесь.

Не в сети
любопытный
Сообщения: 3
Стаж 7 лет 8 месяцев

Re: RTC-0838-220L (UV)-SS-T

Непрочитанное сообщение Henych » 27 сен 2012, 22:12

Фото лампы с Griffon VL-220A. Диаметр трубки 6,5 мм, наибольший диаметр кольца 43,5 мм, расстояние между осями электродов 15 мм.
Возможно, её аналог от Falcon Eyes: RTC-0838-220L (UV)-SS-T

Изображение Изображение Изображение

Не в сети
любопытный
Сообщения: 3
Стаж 7 лет 8 месяцев

Re: RTC-1042-350L (UV)-SS-T

Непрочитанное сообщение Henych » 27 сен 2012, 22:13

Лампа RTC-1042-350L (UV)-SS-T (см. viewtopic.php?p=779#p779) для вспышки Falcon Eyes SS-300T:
Диаметр трубки 8,9 мм, наибольший диаметр кольца 49,5 мм, расстояние между осями электродов 15 мм, длина ножек 55 мм.

Изображение Изображение Изображение
Ответить

Вернуться в «Импульсные лампы и электронные компоненты вспышек»
