| Автор | Flox-450 |
Admin
Сообщений: 8961Отправлено:
04 Янв, 2006 г. - 17:56
4472 |

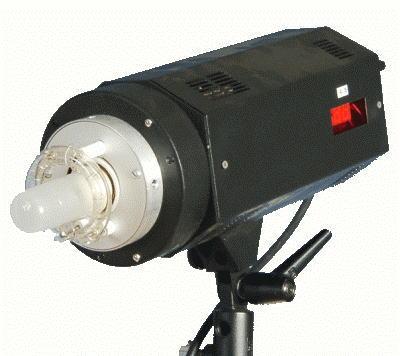

Про ФЛОКС 450
Quote:
| Доброе время суток, Андрей.
Хочу купить две впышки Flox 450.
Есть ещё такая возможность?
---------------------------------
Александр.
|
|
Нет, такой возможности давно нет.
Производством и продажей вспышек я не занимаюсь уже давно.
Quote:
|
Андрей, а у тебя не возникало желания поднять отдельную ветку по вспышке Flox-450?
Перенести в нее схемы и объяснения, которые ты давал по ней, как работает и т.д. Описание алгоритма работы процессора, как ее настраивать, программировать процессор и с какими приспособлениями. Как проверять ее работоспособность и с помощью каких приборов?
Я бы с твоей помощью второй моноблок доделал бы, а остальные получилибы всю информацию по этой вспышке. Действительно, замечательная вспышка, ты сделал отличный прибор! А может в дальнейшем и перенесли бы что-то на современную элементную базу, ты говорил как-то, что сейчас собрал бы ее компактнее.
-------------------------------------
Сергей Кузнецов |
|

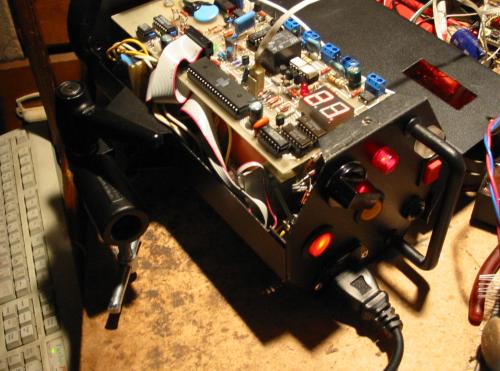

Возникало, вот сделал.
Сюда выложу схему и описание работы вспышки.
Как ФЛОКС450 ,так и 1000к Олега - схема практически одна.
Она достаточно громоздкая, но надежная и устойчивая к помехам по сети
и перегрузкам.

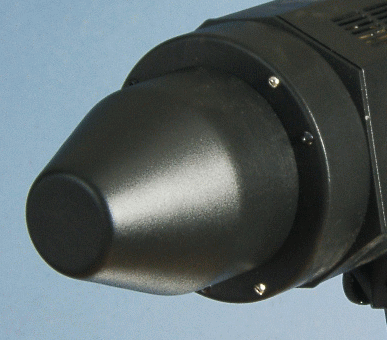

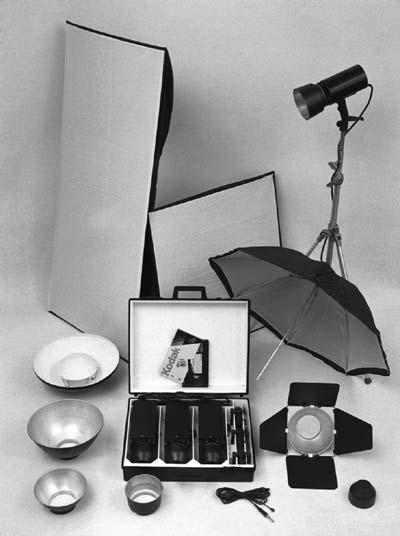

Набор рефлекторов
Quote:
| Андрей, есть к вам вопрос
вот на этой фотке
плохо видно, если ли там в креплении отверстие под зонт ?
как эта головка 026 "приделана" к вспышке? |
|

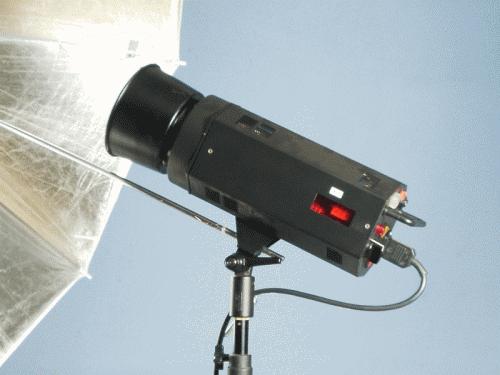

Кроме того, в самой головке есть отверстие под зонт - его видно на фото.
только используется ВЕРХНЯЯ ЧАСТЬ от R 026й...
Также есть в корпусе вспышки.
корпус - промышленного изготовления.
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8961Отправлено:
04 Янв, 2006 г. - 18:09
4473 |
Вспышка собрана на микропроцессоре серии 8051
Нв базе AT89C8252 с 4 к FLASH-памятью программ.
Однокристальный микропроцессор серий, своместимых с Intel 8051.
Разводки и подключение микропроцсессора.
Это - обозначение микросхемы ,ее выводы и маркировка.
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8961Отправлено:
04 Янв, 2006 г. - 18:10
4474 |

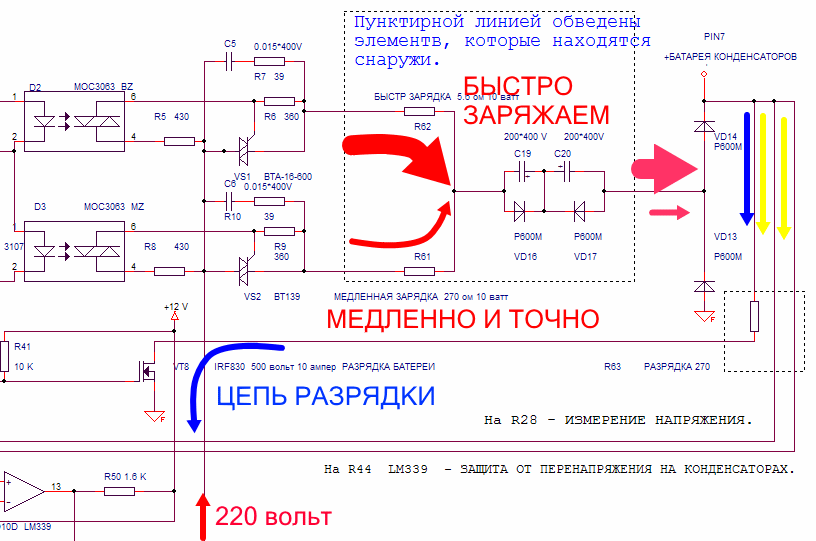

Схема управления вспышкой 450 й вспышкой.
Полная схема -
http://www.osipoff.ru/images/01/flox/450.pdf
Сергею.
Разрисованы цепм быстрой зарядки, точной(медленной) зарядки и разрядки батареи конденсаторов.
Как работают оптроны - я уже рассказывал.
Они "безударно" включают тиристоры
при переходе напряжения через ноль.
Для разрядки батареи - используется IRF830,
полевой транзистор, открываемый 12 Вольтами,
подаваемыми с выхода компаратора LM339
с открытым коллектором
и нагруженного на 10 кОм = 12 Вольт.
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8961Отправлено:
04 Янв, 2006 г. - 18:11
4475 |

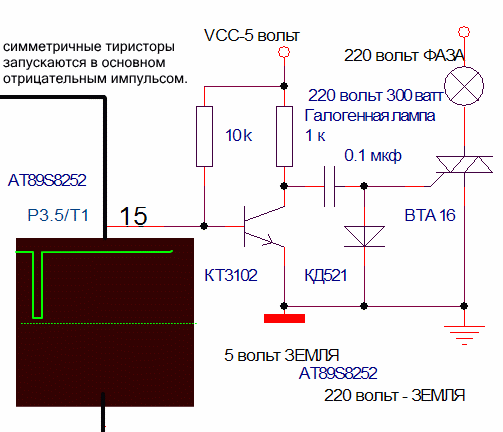

Схема управления галогенной лампой от микропроцессора
серии Intel 8051. (АТ8952 фирмы ATMEL )
8051 - это марка микропроцессора, как IBM PC или MAC и определяет архитектуру и программированаие.
8051 - достаточно "древний" однокристальная мико-эвм.
Но до сих пор широко используемая.

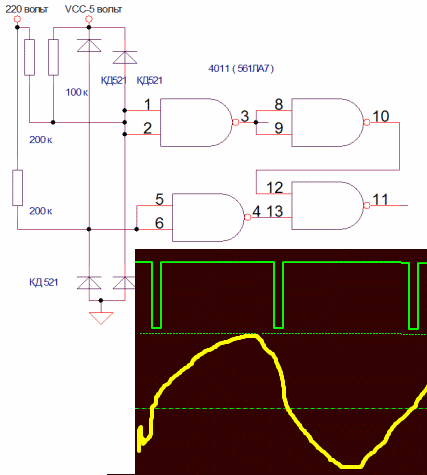

Схема получения сигналов "перехода сетевого напряжения
через ноль" . Схема вырабатывает синхроимпульсы отрицательные в момент переходя напряжения сети через ноль. Питается от 5 Вольт.
Импульсы передаются на микропроцессор синхронизации для управления тиристором. Микропроцессор - выдает сигнал на тиристор через необходимы интервал задержки после получения синхроимпульса.
Для осуществления фазового управления тиристором.
Синхросигналя подаются на управляемую схему задержки внутри микропроцессора.(Программируемый таймер). С которого уже потом - снимаются сигналы на тиристор.
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8961Отправлено:
04 Янв, 2006 г. - 18:13
4476 |
У меня алгоритм управления -
- записан в формате ORCAD и Visio2000.
Про микроконтроллерное ( микропроцессорное)
управление - придется долго писать...
В принципе - процессор сильно меняет "качество" вспышки.
Основная задача ,которую я не мог решить
в "аналоговом" варианте - это точное совпадение
света галогенной лампы и вспышки.

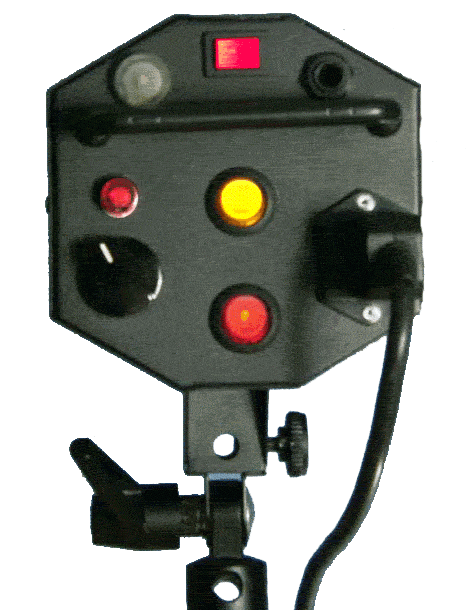

А также - хорошую индикацию.
Это решилось ТАБЛИЧНЫМ ВАРИАНТОМ.
Т.е. - весь диапазон управления (1 - 1/32)
5 диафрагм - был разделен на - 50 точек.
(по 1/10 диафрагмы на шаг.
- был представлен в виде таблицы с 50 тью ячейками.
Номер ячейки - номер точки.0 - 50_
В каждой ячейке - хранится три числа
1 - число, подаваемое на ЦАП для стабилизации
напряжения на емкости при быстрой зарядке.
2 - число, подаваемой на ЦАП при точной стабилизации.
(после быстрой зарядки - идет "точная дозарядка"
до 2го значения...
3 - число ,подаваемое в счетчик ШИМ
(широтно-имп\ульсной модулятор мощности) галогенной лампы.
Микроконтроллер + АЦП-ЦАП.
АЦП(Анагово-Цифровлй преобразователь:
- служит для снятия аналоговото 0 - 5 Вольт
сигнала с ркзистора ,
с помощью которого управляют мощностью..
И преобразования этого сигнала в число от 0 до 255.
Это оказалось достаточно сложно сделать.
Понадобилось разработать алгоритм "антидребезга" ,
чтобы при малом изменении уровня сигнала на резисторе -
- выходной сигнал не "дрожал".
Похожее происходит в радиоприемнике ,при настройке.
Но там - аналоговая схема, и все проще..
ЦАП - служит для выработки аналогового сигнала (0-5 Вольт)
из цифрового числа, лежащего между 0 - 255.
Этот сигнал - подается на обычный стабилизатор на LM 339
как задающее напряжениt , которое нужно стабилизировкть.
Еще есть два сигнала
- БЗ (Быстрая зарядка - включение "быстрой зарядки".
- МЗ (Медленная зарядка) - включение медленной зарадки.
- Разряд (сигнал на включени режима разряда)
Стабилизацией, зарядкой и разрядкой -
- занимаеются четыре компаратора LM339.
------------------------------------------
Процесс зарядки происходит в несколько этапов.
1 - происходит выборка из таблицы первого числа
- напряженния для "быстрой зарядки".
Это напряжение - подается на вход компаратора LM339 -
- он включает мощную зарядку через 5 Ом
и ждет, когда зарядится до превого значения
(не очень точного..- оно немного ниже, чем точное .
Ниже - чтобы "не перелить". на скорости.
2 - после прохождения "быстрой зарядки"
появляется сигнал OVER - 339й - закрывает тиристор ,
как обычный стабилизатор.
Сигнал закрытия - выключает зарядку
и подается на процессор ,
который принимает его и переключает режим
с "быстрой" - на "точную".
Прочессор - меняет опорное напряжение стабилизации на точное значение,
чуть выше текущего и включает режим "МЗ"
- медленная зарядка (подключая последовательно - 270 Ом).
И LM 339 - начинает стабилизировать,заряжать с резистором 270 Ом.
Когда напряжение достигнет (в первый раз)
нужного точного значения и компаратор отключит зарядку -
- процессор получит сигнвал "готово" -
- и выключит "звук зарядки" , включит сигнал "готово"(Заряжено).
А LM339 - будет продолжать поддерживать точное значение
напряжения на конденсаторе чрез резистор зарядки 270 Ом.
Разрядка - уменьшение уровня.
-------------------------------------------------
1 - сначала разряжаем через 270 Ом и IRF830
(разряжает LlM339 работающий в режиме
"разряжающего стабилизатора".)
Напряжение разрядки - дается несколько ниже ,
чем напряденеи стабилизанции
1е грубое значение из таблицы.
Разряжаем - ниже нижнего уровня..
после - процессор переходит в режим зарядки.
Потом, - проходим алгоритм зарядки
по тому алгоритму ,который я описал.
Слначала быстро ,потом медленно.
И после этого - даем сигнал готовночсти.
Не знаю, понятно или нет..
В первый раз описал это текстом....

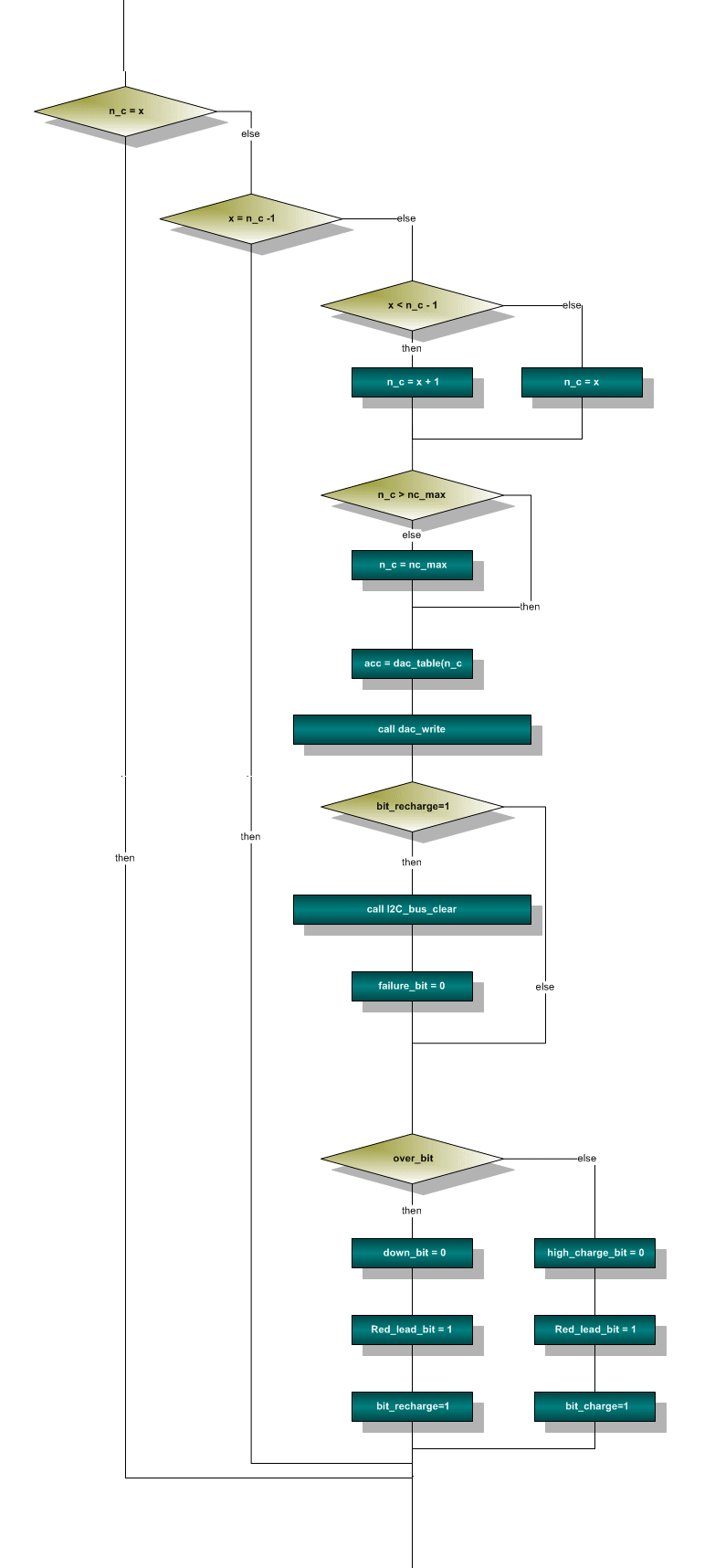

Вот - часть алгоритма в формате Visio2000/
Выводы процессора с названими сигналов.

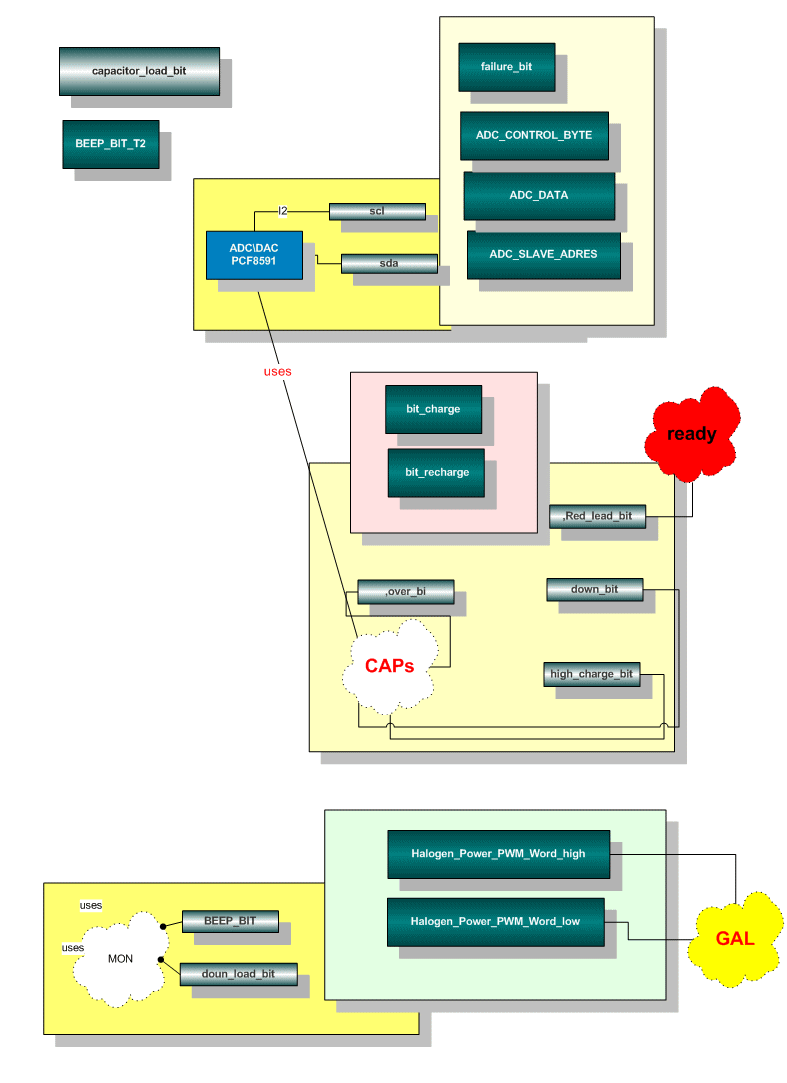

Переменные ,используемые в работе процессора.
Часть фоновая алгоритма работы процессора.
Чтение и обработка сигналов с резистора регулятора (с АЦП.).
И их обработка.
Проверяется напряжение на резисторе.
Повысилось , понизилось - не изменилось..
Нужно ли дозаряжать (подниматьнапряжение)
или нужно разряжать.
или оставить "как было"..
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8961Отправлено:
04 Янв, 2006 г. - 18:16
4477 |
Секреты монтажа
Эта СХЕМА ПОДКЛЮЧЕНИЯ ЗЕМЛИ
дается для
1 - разводки печатной платы.
2 - монтажа проводами на макетной плате.
Т.е. когда будете собирать вспышку
на макентной плате -нужно соблюдать "земляные требования".
И каждйю "землю"(общий провод) - вести отдельно к общей точке.
Которая должна находится рядом с регулятором напряжения
и источником питания.
Это делается для исколючения "взаимных помех".
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8961Отправлено:
04 Янв, 2006 г. - 18:22
4478 |
В те времена - не было микропроцессоров
со встроенным АЦП и ЦАП.
Поэтому пришлось использовать вот это.

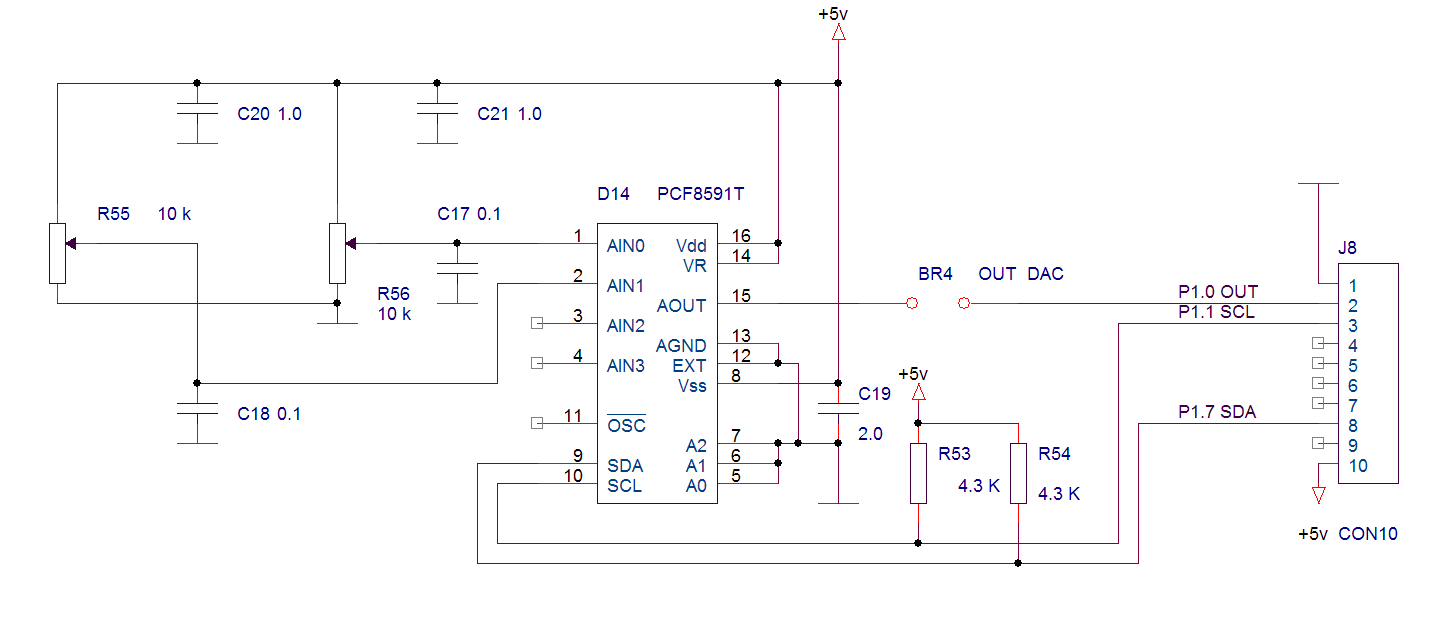

Схема и программы для связи
по протоколу I2C 9Philips)
Между процессором 8051 и PCF8591
PCF8591 - это 8 ми разрядный АЦП и ЦАП.

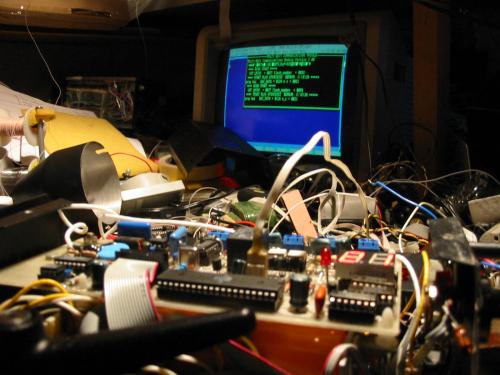

Узел для макетирования - выглядит вот так.
Программа на ассемблере 8051
(Ассемблер Intel - 51)
для связи платы с 8051 макетом выглядит вот так.
Программа написана для этого макета.
Файл S_SUBR.ASM
http://www.osipoff.ru/images/01/flox/1.zip
Еще на эту тему.
Программы связи по I2C с ЖКИ дисплеем.
http://www.osipoff.ru/images/01/flox/0.zip
_________________
Андрей Осипов
| | |
Olegd
Сообщений: 34Отправлено:
05 Янв, 2006 г. - 11:06
4490 |
Стоит подчеркнуть,
я думаю, что в режиме стабилизации,
разряд основных конденсаторов происходит
через несколько резисторов общим сопротивлением 60-90 Ком,
подключенных параллельно основной батарее конденсаторов. | | |
Admin
Сообщений: 8961Отправлено:
05 Янв, 2006 г. - 11:16
4493 |
Quote:
| Стоит подчеркнуть,
я думаю, что в режиме стабилизации,
разряд основных конденсаторов происходит
через несколько резисторов общим сопротивлением 60-90 Ком,
подключенных параллельно основной батарее конденсаторов. |
|
В стабилизаторах -
(в 450й - стоят резисторы по 160 ком)
подключенные параллельно каждой емкости.
Припаянные прямо к контактам конденсатора.
Без этих резисторов - плохо работает стабилизатор (не точно).
Вот - емкость от Bowens
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
09 Янв, 2006 г. - 21:48
4594 |
Андрей, а как проверять работу вспышки (450-ой)? Ну то, что нужно мерить напряжение на банках (регулируется или нет) это понятно, причем, наверное, имеет смысл соединить банки так, чтобы повысить рабочее напряжение конденсаторов (последовательно), чтобы не бабахнули, если "заклинит" у проца что-нить и оно поднимется выше нормы. А вот как контролировать обмен данными проца и АЦП я не имею представления, поток-то цифровой...
Да и для проца программатор нужно покупать, правильно?
Вот такой?
Quote:
| "Начать можно и так.
Купив очень простую плату для загрузки программ во FLASH- память процессора AVR или 8051
через COM-порт компьютера.
Работает под DOS."
|
|
Плата для подключения Flox к компьютеру для настройки нужна?
это вот эта плата?
Quote:
| Программы и
схема связи 8051 и IBM-PC
по последовательному каналу
с о скоростью 9600.
При частоте кварца на 8051 - 11 Мгц.
RS232(COM-порт) IBM PC - TTL вход
микропроцессоров 8051
У кристаллов микропроцессоров 8051 есть так называемый
UART - устройство для связи по последовательному каналу.
На кристалле есть два
контакта (последовательный вход и последовательный выход).
Сигналы - 5ти Вольтовые однополярные.
У компьютера IBM - PC СОМ-порт 12 ти Вольтовый, двухполярный.
Так же вход и выход.
И еще - несколько служебных сигналов.
Компьютер и микропроцессор можно связывать
по последовательному порту и использовать в качестве
устройства вывода микропроцессора - монитор IBM PC
устройства ввода микропроцессора - клавиатуру PC.
В качестве программы ,обслуживающий
порт последовательного ввода-вывода
можно использовать любую терминальную программу.
Под DOS - можно использовать редактор ME7.
Схема - согласует уровни сигналов UART 8051
от СОМ - портов IBM PC.
Программы для микропроцессора 8051.
Частота кварца 11 мгц.
Процесор Atmel 8252
Сами подпрограммы
http://www.osipoff.ru/images/01/flox/uart8051.zip
|
|
Эти две платы у Александра Шипова можно купить или их нужно самому делать?
Кстати, у тебя можно купить индикаторы HDSP5523, микр. 514ID1?
Купить корпус от нее (желательно полный комплект)?
Вот сколько вопросов много, прошу прощения
---------------------------------------------
Сергей Кузнецов
Отредактировано: Rukey, 10 Янв, 2006 г. - 00:15
_________________
----------------------------
Сергей Кузнецов | | |
Olegd
Сообщений: 34Отправлено:
19 Янв, 2006 г. - 19:20
4834 |
Андрей, подскажи пожалуйста, в узле сброса процессора по вспышке 1117cp42 - это стандартный стабилизатор на 4,2 Вольта? | | |
Admin
Сообщений: 8961Отправлено:
19 Янв, 2006 г. - 19:24
4835 |
Quote:
| Андрей, подскажи пожалуйста, в узле сброса процессора по вспышке 1117cp42 - это стандартный стабилизатор на 4,2 Вольта? |
|
Нет ,ни в коем случае!
Это "монитор сброса" для процессора.
Специальная микросхема для управления сигналом "СБРОС" микроконтроллера.
Я не помню аналога импортного.
Микросхема ,управляющая сигналом RESET кристалла.
В AVR - ее можно подключить напрямую.
А у 8051 - инвертированный RESET.
_________________
Андрей Осипов
| | |
Kitsok
Сообщений: 52Отправлено:
19 Янв, 2006 г. - 22:09
4836 |
Добавлю, что сие устройство называется "супервизором питания", из аналогов очень много делает фирма Maxim (та, которая делает знаменитый max232), поискать и подобрать по параметрам можно тут:
http://www.cqham.ru/super/sup/max_sup.htm
либо на сайте производителя:
http://www.maxim-ic.com/appnotes.cfm/appnote_number/3316
_________________
Best regards,
Konstantin | | |
Admin
Сообщений: 8961Отправлено:
24 Янв, 2006 г. - 04:03
4949 |
Quote:
| Андрей, а как проверять работу вспышки (450-ой)?
В качестве программы ,обслуживающий
порт последовательного ввода-вывода
можно использовать любую терминальную программу.
Под DOS - можно использовать редактор ME7.
Схема - согласует уровни сигналов UART 8051
от СОМ - портов IBM PC.
---------------------------------------------
Сергей Кузнецов
|
|
Плату связи 450ки с по протоколу RS232 ( с СОМ - портом).
нужно делать самому.
Quote:
| Андрей
Эти две платы у Александра Шипова можно купить или их нужно самому делать?
---------------------------------------------
Сергей Кузнецов
|
|
А программатор для 8051 - можно купить у Шипова, в Митино по субботам,
или по тел (Зеленоград) ШИПОВ Александр 534-96-59
но другой.
цена, около 400 руб.
http://www.osipoff.ru/modules.php?op=modload&name=phpBB_14&file=index&action=viewtopic&topic=138&forum=18&start=0
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
10 Апр, 2006 г. - 09:58
6209 |
Андрей, а для подключения вспышки 450-ое к компу по COM порту нужна вот эта схема?
----------------------------
Сергей Кузнецов
_________________
----------------------------
Сергей Кузнецов | | |
|
| |
