Apr 10, 2006 - 11:38 AM
6211 |
НЕТ!!!
СOM - порт вспышки ГАЛЬВАНИЧЕСКИ СВЯЗАН С СЕТЬю!!!
Поэтому - необходима гальваническая развязка от сети 220 Вольт.
Трансформатор пиатния 220\220 Вольт.
С изолированными обмотками.
Тогда - можно использовать твою схему:
Или - схема с гальванической развязкой.
http://www.osipoff.ru/images/01/flox/glrs232.gif
Она в Микропроцессорах.
http://www.osipoff.ru/modules.php?op=modload&name=phpBB_14&file=index&action=viewtopic&topic=19&start=0
привожу пост, описывающий ее
----------------------------------------------------------------------
Программы и
ГАЛЬВАНИЧЕСКИ РАЗВЯЗАННАЯ
схема связи 8051 и IBM-PC
по последовательному каналу
с о скоростью 9600.
При частоте кварца на 8051 - 11 Мгц.
RS232(COM-порт) IBM PC - TTL вход
микропроцессоров AVR и 8051
http://www.osipoff.ru/images/01/flox/glrs232.gif
Это нужно для работы с приборами ,типа моей вспышки,
где питание микропроцессора связано с электрической сетью напрямую.
У кристаллов микропроцессоров 8051 и AVR есть так называемый
UART - устройство для связи по последовательному каналу.
На кристалле есть два
контакта (последовательный вход и последовательный выход).
Сигналы - 5ти Вольтовые однополярные.
У компьютера IBM - PC СОМ-порт 12 ти Вольтовый, двухполярный.
Так же вход и выход.
И еще - несколько служебных сигналов.
Компьютер и микропроцессор можно связывать
по последовательному порту и использовать в качестве
устройства вывода микропроцессора - монитор IBM PC
устройства ввода микропроцессора - клавиатуру PC.
В качестве программы ,обслуживающий
порт последовательного ввода-вывода
можно использовать любую терминальную программу.
Под DOS - можно использовать редактор ME7.

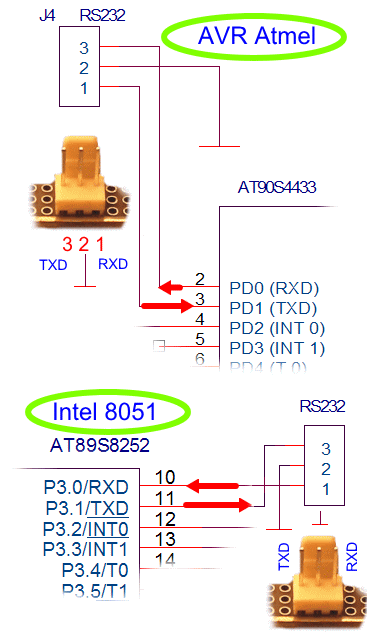

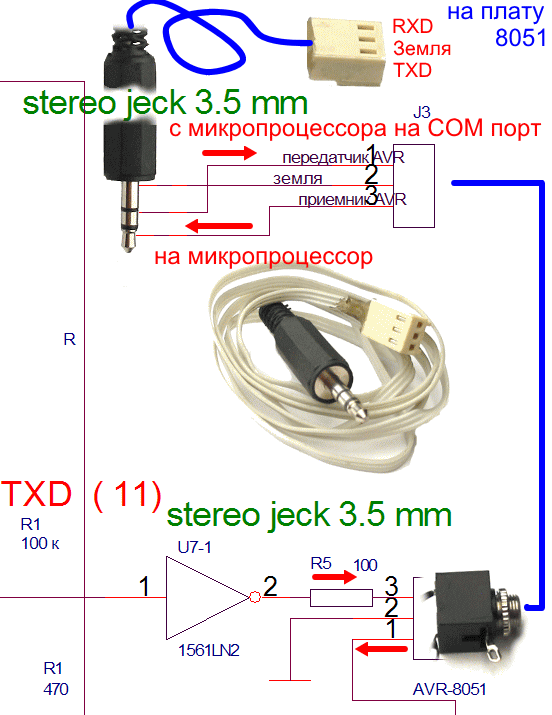

Разводка выводов для процессоров 8051 и AVR.

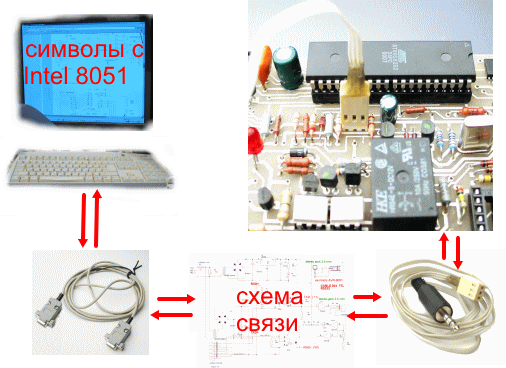

Схема - согласует уровни сигналов и гальванически развязывает
UART 8051 и AVR микроконтроллеров от СОМ - портов IBM PC.
Это - полная схема.
http://www.osipoff.ru/images/01/flox/glrs232.gif

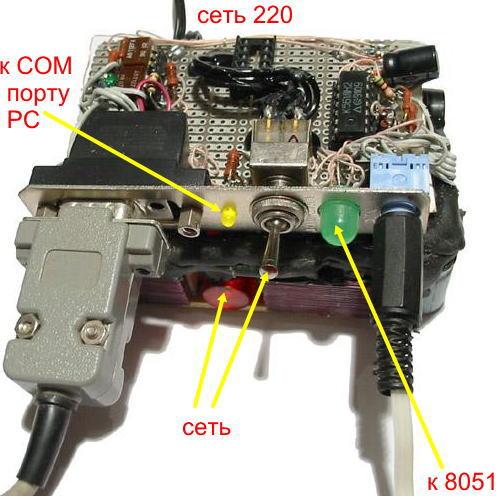

Внешний вид "в железе".
Программы для микропроцессора 8051.
Частота кварца 11 мгц.
Процесор Atmel 8252

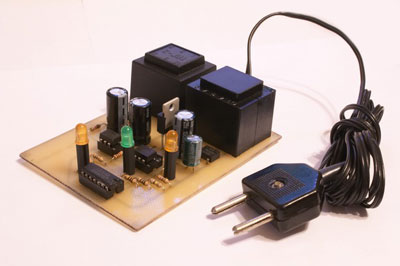

Еще один внешниий вид и плата ,
сделанная Сергем Кузнецовым.
А вот печатная плата Flox450_to_RS232
Pass:rukey
А это gif (вид со стороны элементов).
http://d.foto.radikal.ru/0607/9bf8e17700e9.gif
Сами подпрограммы
http://www.osipoff.ru/images/01/flox/uart8051.zip
Взято из"Микропроцессоры":
http://www.osipoff.ru/modules.php?op=modload&name=phpBB_14&file=index&action=viewtopic&topic=19&start=0
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
Jun 29, 2006 - 05:51 PM
7423 |
Андрей, привет!
Схемку согласования вспышки Flox-450 с RS 232 собрал, завтра может выложу чертеж печатки и фотку того, что получилось. Надеюсь, буду скоро тестировать.
Андрей, у тебя во Flox-450 используется HDSP5523, аналог в таблице элементов указан DC56-11 SRWA. Я купил DC56-11 SRWA, но у нее не 20 ног, а 18, как ее в колодку на плате ставить?
Так, чтобы первая нога совпадала с первой в колодке, или смещать на одну?
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8959Отправлено:
Jun 29, 2006 - 06:49 PM
7425 |
Quote:
| Андрей, у тебя во Flox-450 используется HDSP5523, аналог в таблице элементов указан DC56-11 SRWA. Я купил DC56-11 SRWA, но у нее не 20 ног, а 18, как ее в колодку на плате ставить?
Так, чтобы первая нога совпадала с первой в колодке, или смещать на одну? |
|
Да, ее нужно сдвинуть всю к первым ,по моему..
Чтобы 1е ноги совпадали.
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
Jul 01, 2006 - 05:57 PM
7435 |
Андрей, а для чего нужен во Flox 450 диод мощный ДЛ122-40-11? я его что-то на схеме не нашел :-/
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8959Отправлено:
Jul 01, 2006 - 08:38 PM
7436 |
Quote:
| Андрей, а для чего нужен во Flox 450 диод мощный ДЛ122-40-11? я его что-то на схеме не нашел :-/ |
|
Это - Вольтодобавка.
Дает - минус 500 Вольт на колбе.
Через него подается минус на вспышку.
Включен как диод VD3 - MR756 у Германа в схеме.
Там две емкости по
С4- 0.1 мкФ на 400 Вольт
С5 - 0.2 мкФ на 600 Вольт
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
Jul 03, 2006 - 12:39 PM
7479 |
Андрей, а аналог диодов, которые ты указал на этой схеме есть?
На какой ток и напряжение они должны быть?
Таких в Чипе в наличие нет просто
_________________
----------------------------
Сергей Кузнецов | | |
Helis
Сообщений: 1118Отправлено:
Jul 03, 2006 - 06:08 PM
7483 |
В принципе, зависит от того, какую суммарную емкость будешь заряжать, можно любые выпрямительные диоды с напряжением 600В и выше и рабочим током от 3-5 ампер. Не промахнешься, если найдешь Р600G, Р600J или 6А10, 10А10.
КД257, КД258 с буквами В, Г, Д тоже вполне будут работать
Отредактировано: Helis, 03 Июл, 2006 г. - 19:10
_________________
Виктор Гелис | | |
Admin
Сообщений: 8959Отправлено:
Jul 03, 2006 - 07:47 PM
7484 |
Как это нету? 5408?
3-5 ампер 700-1000 Вольт? Да туду любые диоды пойдут!
Кгм. с трудом я понимаю это....
Дожились. 5408 нету... тогда Виктор Гелис правильно советует...
_________________
Андрей Осипов
| | |
xarlam
Сообщений: 337Отправлено:
Jul 03, 2006 - 10:11 PM
7485 |

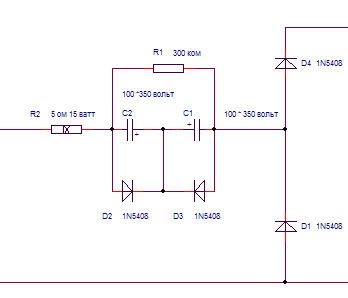

Насколько я понимаю закон Ома, то в вышеприведённой схеме должны устойчиво работать диоды с импульсным током не менее 30А. Определяет ток резистор R2 - 5 Ом. Обратное напряжение не менее 200В.
ИМХО
Для КД257 - имп. ток 15А.
Для КД258 - имп. ток 7.5А.
Для 5408 - 200А
Конечно, временнЫе параметры импульса каждый производитель устанавливает свои.
_________________
ЮХа | | |
Helis
Сообщений: 1118Отправлено:
Jul 03, 2006 - 11:36 PM
7487 |
Quote:
| Определяет ток резистор R2 - 5 Ом |
|
Не только резистор R2, но и импеданс конденсаторов С1, С2, эмулирующих неполярный конденсатор. вследствие этого КД257 будет достаточно. У меня в схемах Луч-М стоят на зарядке емкости в 2400мкФ вообще 1N4007 и без резистора R2, правда, С1 и С2 не 100 мкФ, а 47мкФ*350В
Для Flox-450, наверное, следует рекомендовать в качестве указанных диодов все же КД257 или P600 или 6А10 или FR307 или FR607
http://c.foto.radikal.ru/0607/b3670eeb574c.gif
Отредактировано: Helis, 04 Июл, 2006 г. - 01:00
_________________
Виктор Гелис | | |
Admin
Сообщений: 8959Отправлено:
Jul 03, 2006 - 11:43 PM
7488 |
Quote:
| Насколько я понимаю закон Ома, то в вышеприведённой схеме должны устойчиво работать диоды с импульсным током не менее 30А. Определяет ток резистор R2 - 5 Ом. Обратное напряжение не менее 200В.
ИМХО
Для КД257 - имп. ток 15А.
Для КД258 - имп. ток 7.5А.
Для 5408 - 200А
Конечно, временнЫе параметры импульса каждый производитель устанавливает свои. |
|
Да, Юр, спасибо ты прав про КД257-258 -
- эти "капельки" слабоваты по току...
Я чего то пропустил "мимо ушей".
КД257-258 - я бы не стал ставить..
На грани уже...
А с учетом "перетыков" розетки - тем более..
Р600 конечно пойдут.
А напряжение таки лучше брать не ниже 600 Вольт.
200 по моему маловато.
Это же удвоитель, да еще и в сеть с "перетыком"( вынул - вставил) .
На конденсаторе - 300 Вольт, в сети плюс 300 - все 600 и будут.
Да еще и пики по сети, всплески..
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
Jul 04, 2006 - 09:39 AM
7491 |
Спасибо за помощь в подборе диодов!
Надеюсь, что-нить куплю из этих вариантов.
А вот платка, которая у меня получилась, по схеме Андрея для согласования Flox450 и PC через RS232
_________________
----------------------------
Сергей Кузнецов | | |
xarlam
Сообщений: 337Отправлено:
Jul 04, 2006 - 04:58 PM
7496 |
Если бы я умел делать такие платки, то не стал бы спрашивать про диоды....
_________________
ЮХа | | |
Gerundey
Сообщений: 291Отправлено:
Jul 04, 2006 - 09:56 PM
7505 |
Бывают еще вот такие флоксы:
Пострадал на поле фототворчества
Андрей, как я понял конденсаторы силовые включены
вот таким образом:
может лучше их вот так сделать, темболее, что
их всего три осталось?
_________________
~~~~~~
Герман. | | |
Rukey
Сообщений: 56Отправлено:
Jul 05, 2006 - 12:07 AM
7511 |
Quote:
| Бывают еще вот такие флоксы:
Пострадал на поле фототворчества
|
|
Прими мои соболезнования.
Громко бабахнул?
_________________
----------------------------
