| Author | Flox-450 |
Rukey
Сообщений: 56Отправлено:
Jul 05, 2006 - 12:17 AM
7512 |
Quote:
| Если бы я умел делать такие платки, то не стал бы спрашивать про диоды.... |
|
да, я запарился в этом Чипе сегодня, у них таких диодов нет и все тут, с трудом, перечисляя весь список, за что всем огромное спасибо подобрал таки - HER308, диод 3А,1000 В DO-27.
А плату мне брат помог сделать по моему макету, он уже давно освоил технологию изготовления литография кажется, в общем печатает струйником на пленке печатку, потом покрывает лаком текстолит и накладдывает на нее пленку. Помещает под лампу на какое-то время, фотолак меняет свои свойства и легко смывается, там, где засветился. Ну а потом травление и отверстия сверлим, облудили и вперед... Уверен, что не рассказал вам ничего диковенного.
Осталось дело за малым, подклбчить все это к компу и флоксу...
_________________
----------------------------
Сергей Кузнецов | | |
Rukey
Сообщений: 56Отправлено:
Jul 05, 2006 - 12:19 AM
7513 |
Андрей, а эту плату к com-порту подключаем на какой скорости и какие параметры соединения для терминальной программы?
Подскажи, пожалуйста.
_________________
----------------------------
Сергей Кузнецов | | |
Gerundey
Сообщений: 291Отправлено:
Jul 05, 2006 - 01:49 AM
7516 |
Quote:
| >>Бывают еще вот такие флоксы:
Пострадал на поле фототворчества
<<
Прими мои соболезнования.
Громко бабахнул? |
|
Ну, эт не мне соболезнования
Это починить принесли.
Quote:
| >>
... да, я запарился в этом Чипе сегодня, у них таких диодов нет и все тут, с трудом, перечисляя весь список, за что всем огромное спасибо подобрал таки - HER308, диод 3А,1000 В DO-27.
... |
|
Странное дело как так нет диодов?
На сайте целая куча
http://www.chipdip.ru/search.aspx?searchtext=1N5408
_________________
~~~~~~
Герман. | | |
Admin
Сообщений: 8959Отправлено:
Jul 05, 2006 - 07:28 AM
7521 |
Quote:
| Андрей, а эту плату к com-порту подключаем на какой скорости и какие параметры соединения для терминальной программы?
Подскажи, пожалуйста.
_________________
----------------------------
Сергей Кузнецов |
|
Щас, пробуем..

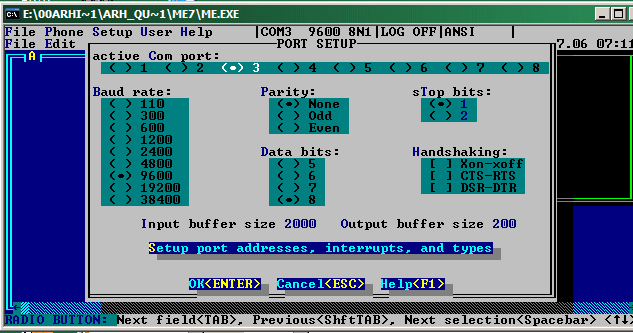

А вот - параметры порта.
А вот - попытка вывести символы в последовательном кодк - наружу.
Но ФЛОКС = не принимает ,а только выводит....
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8959Отправлено:
Jul 05, 2006 - 12:35 PM
7522 |
Quote:

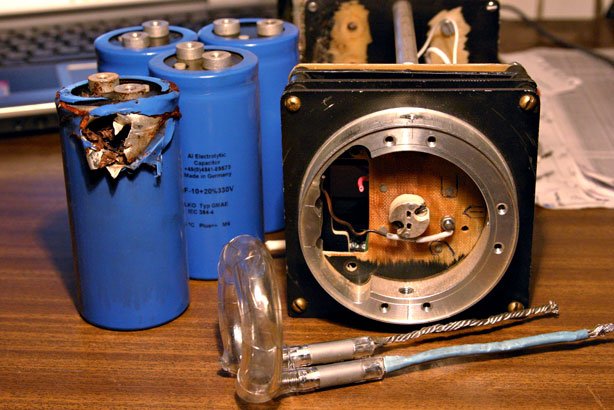

| Бывают еще вот такие флоксы:
Пострадал на поле фототворчества |
|
С микроконтроллером.
А лампа 1000 Дж - моего производства!
нашел он ее таки..
И где он ее умудрился достать? -
Только у Верютина...
Я ему последние запасы этих ламп продал.
Quote:
|
Андрей, как я понял конденсаторы силовые включены
вот таким образом:
может лучше их вот так сделать, тем более, что
их всего три осталось?
|
|
Да, Герман.
Именно так и включать.
Как одну большую емкость.
Так Олег Долбик сделал.
http://www.osipoff.ru/modules.php?op=modload&name=phpBB_14&file=index&action=viewtopic&topic=229&start=0

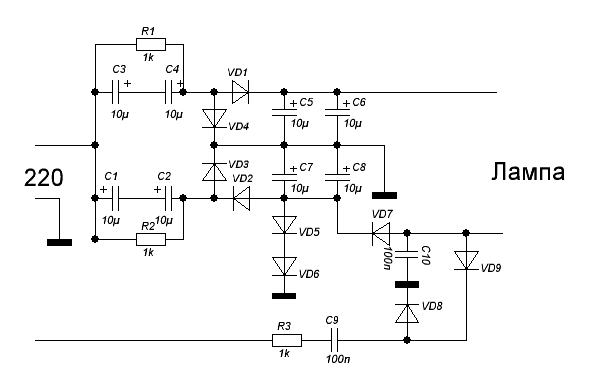

А зарядку сделать как в 450м на с двумя отдельными удвоителями,
как сделано в этом 1000 ке, а с одним удвоителем.
А переключать только резисторы.
Резисторы указаны приблизительно.
У них мощность надо сделать хорошую..
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
Jul 05, 2006 - 04:01 PM
7526 |
я ездил на Гиляровского, а там кол-во в наличии либо нет, либо 2 шт, и то поискать нуна :-/
ну уже купил, лана
_________________
----------------------------
Сергей Кузнецов | | |
Rukey
Сообщений: 56Отправлено:
Jul 14, 2006 - 11:06 AM
7783 |
Андрей, привет!
Пробовал 450-ую, запускать. Индикация, при перемещении регулятора цифирки отображает, но они скачат на значениях близких к минимуму, и стобильно стоит на значении 50. Горит светодиод "Alarm" и сробатывает щелчками то и дело релюха безопасного отключения. На банках напряжение высокое, свыше 400В (я два конденсатора по 100 микофарад последовательно подцепил на всякий случай перед испытанием, как ты и писал).
Подключал плату сопряжения Flox450 to RS232 с параметрами com-порта 9600, 8,1, как ты и показывал на страничке, но в терминале никаких цифирок не выводится а светодиоды на плате сопряжения горят все (там их три). Я что-то не так делаю?
P.S.
Если я просто на плату сопряжения подаю сеть, не подключая к порту и флоксу, то горят два светодиода - сеть (D5) и RS232 (D6), D6 должен гореть без подключения к com-порту?
D7 загорается, когда я подключаю flox.
Номиналы на схеме все правильно указаны?
Отредактировано: Rukey, 14 Июл, 2006 г. - 11:39
_________________
----------------------------
Сергей Кузнецов | | |
Rukey
Сообщений: 56Отправлено:
Jul 14, 2006 - 11:44 AM
7784 |

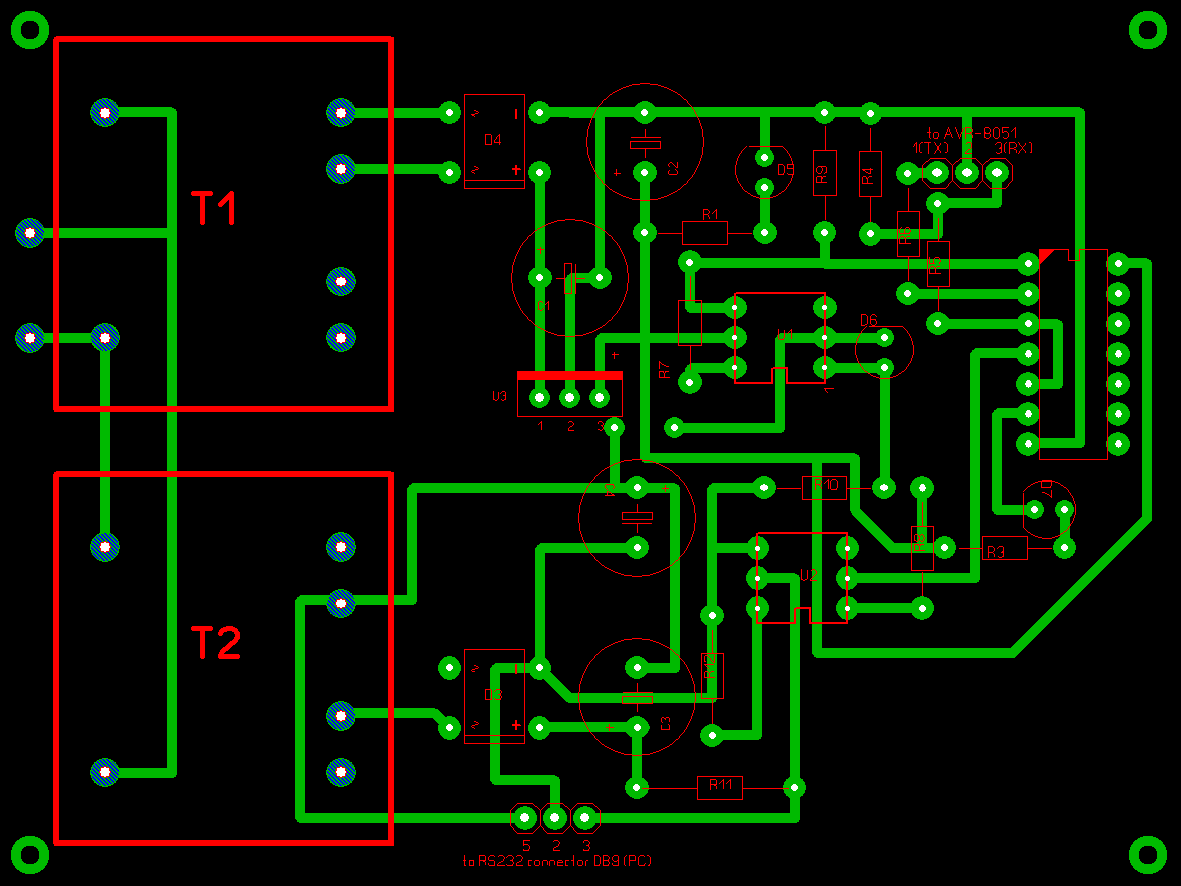

А вот печатная плата Flox450_to_RS232
Pass:rukey
А это gif (вид со стороны элементов).
http://d.foto.radikal.ru/0607/9bf8e17700e9.gif
--------------------------------
комментарий от админа:
--------------------------------
В пароле была ошибка , было .Rukey, а нужно набирать все маленькие, т.е.rukey
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8959Отправлено:
Jul 14, 2006 - 05:55 PM
7798 |
Quote:
| P.S.
Если я просто на плату сопряжения подаю сеть, не подключая к порту и флоксу, то горят два светодиода - сеть (D5) и RS232 (D6), D6 должен гореть без подключения к com-порту?
D7 загорается, когда я подключаю flox.
Номиналы на схеме все правильно указаны? |
|
Вроде да.
Осциллограф есть?
Чтобы проверить сигнал на цифровых схемах?
Этот канал связи используется только в одну сторону.
От ФЛОКСА к РС.
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
Jul 16, 2006 - 12:11 AM
7839 |
Quote:
|
>>А вот печатная плата Flox450_to_RS232 Pass:Rukey
<<
Пароль не принимает.
>> P.S.
Если я просто на плату сопряжения подаю сеть, не подключая к порту и флоксу, то горят два светодиода - сеть (D5) и RS232 (D6), D6 должен гореть без подключения к com-порту?
D7 загорается, когда я подключаю flox.
Номиналы на схеме все правильно указаны? <<
Вроде да.
Осциллограф есть?
Чтобы проверить сигнал на цифровых схемах?
Этот канал связи используется только в одну сторону.
От ФЛОКСА к РС.
|
|
Осцилограф есть, что конкретно я должен увидеть и в каких точках?
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8959Отправлено:
Jul 16, 2006 - 12:25 AM
7841 |
Quote:
| >>
Осцилограф есть, что конкретно я должен увидеть и в каких точках?
|
|

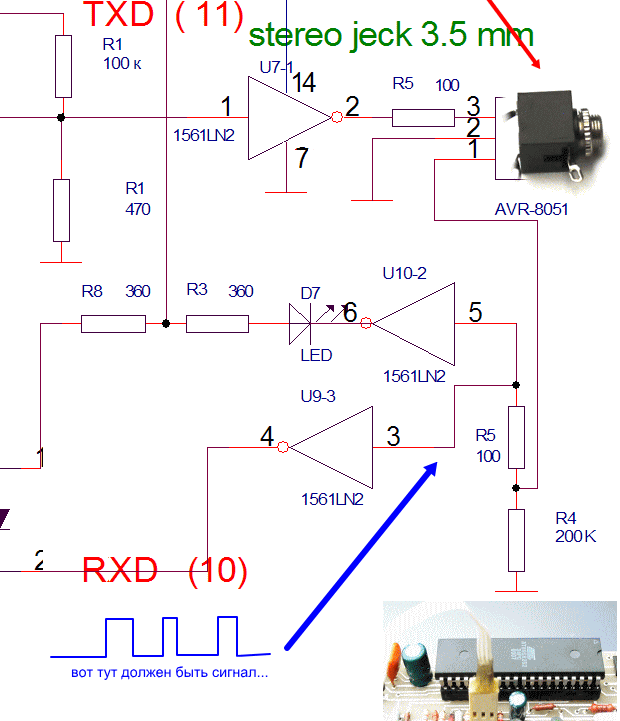

Сигнал со вспышки посмотри..
Внимательно, корпус оциллографа в этом случае будет соедине с сетью 220 Вольт!!
Эта цепь при работе вспышки - соединена сетью.
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8959Отправлено:
Jul 16, 2006 - 12:28 AM
7842 |
Кстати, это устройство? которое ты собрал может служить для связи
по RS232 с с любым процессором ,который управляет вспышкой. и IBM РС
Я AVR - тоже выводил через него..
Вот подобная схема без гальванической развязки:
http://kazus.ru/articles/360.html

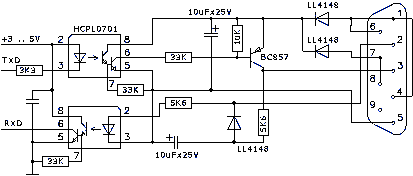

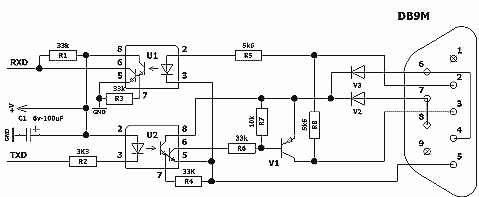

RS232 - TTL опторазвязанный
Для контроллеров с автономным питанием актуальной является проблема связи с внешним миром. Традиционное решение RS232 на основе MAX232 или подобных драйверов неприемлемо из-за большого энергопотребления (до 20 мА). Кроме этого, схема должна работать от батарейного питания (от 1.5 до 3.6 Вольт). Наша схема подключается прямо к ножкам процессора и имеет прекрасные энергетические характеристики за счет питания от линий RTS и DTR внешнего устройства.
Опторазвязка
Скорость до 38400 бод
U1,U2 - HCPL0701
V2,V3 - 1N4148
К COM-порту компьютера или модема можно параллельно присоединить до 3х приборов
При использовании сетей с физическим интерфейсом RS-485 при помощи стандартных модулей 7520 (переходник из RS-232 в RS-485) возникает специфическая проблема питания такого интерфейса, потому что в этих модулях на вывод RTS (7 ножка разъема) не подается + питания.
Для исправления этой ситуации достаточно:
Вскрыть корпус преобразователя
Найти ИС драйвера RS232- она расположена в непосредственной близости от разъема RS232, имеет в названии цифры 232 и имеет 16 ножек
Соединить перемычкой вывод 2 драйвера (+9 Вольт) с ножкой 7 (RTS) разъема RS232.
К выходу 7520 можно присодинять впараллель до 8 устройств с таким 232 портом.
Для устранения "эха" необходимо дополнить схему выпрямителем отрицательного напряжения питания (или генерировать минус с помощью ИС инвертора ICL7662).
Источник:
http://www.caxapa.ru/sch/rs232.html

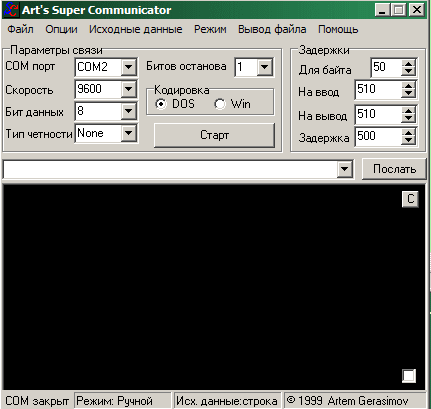

Программа работы с СОМ - портом.
Скачать. Программа работы с СОМ-портом.
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
Jul 22, 2006 - 03:03 PM
8026 |
Андрей, осцилографом проверил, сигнал есть и оптроны работают. Но вот не пойму, программа для COM-порта, она после запуска и настройки порта должна отображать символы, которые передает проц, правильно? или для отображения нужно какие-то комманды нужно набирать в окне терминальной программы?
ну, типа AT-комманд модема...
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8959Отправлено:
Jul 22, 2006 - 04:05 PM
8031 |
Quote:
| Андрей, осцилографом проверил, сигнал есть и оптроны работают. Но вот не пойму, программа для COM-порта, она после запуска и настройки порта должна отображать символы, которые передает проц, правильно? или для отображения нужно какие-то комманды нужно набирать в окне терминальной программы?
ну, типа AT-комманд модема... |
|
Ну, если это МЕ7 - то ничего не нужно дополнительно настраивать.
Должна спокойно отображать, они английские..
Значит СОМ-порт не принимает.
Вот так типа должно выглядеть.
А ты сам - набери с клавиатуры.
Должны отображаьтся на экране, вместе с введеным с СОМа..
А!.
Вроде вспомнил..
там нужно поставить режим "дуплекс".
В установках..
Погляжу позже..
_________________
Андрей Осипов
| | |
Admin
Сообщений: 8959Отправлено:
Jul 22, 2006 - 10:50 PM
8040 |
Quote:
| >>
Ну, если это МЕ7 - то ничего не нужно дополнительно настраивать.
Должна спокойно отображать, они английские..
Значит СОМ-порт не принимает.

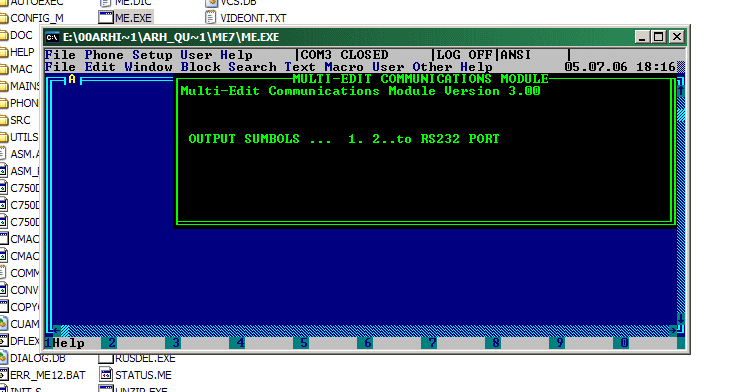

Вот так типа должно выглядеть.
http://img152.imageshack.us/img152/9175/55hp.gif
А ты сам - набери с клавиатуры.
Должны отображаьтся на экране, вместе с введеным с СОМа..
А!.
Вроде вспомнил..
там нужно поставить режим "дуплекс".
В установках..
Погляжу позже..<<
Андрей, если есть у тебя Multi-Edit 7-й, выложи его, а то программка уже редкая я не нашел ее что-то.
Спасибо. |
|
Скачивай редактор МЕ7 для DOS
Вот ссылка:
http://avral.ru/?651
пароль:
me7

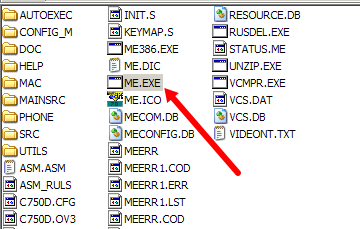

Скачаешь и разархивируешь в корневую директорию диска С

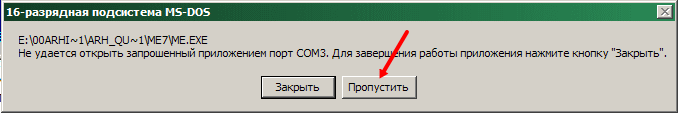

Запускать в DOS режиме файл me386.exe
