| Автор | Flox-450 |
Rukey
Сообщений: 56Отправлено:
23 Июл, 2006 г. - 22:45
8077 |
Спасибо, Андрей!
Пока подключить вспышку к компу не удалось, но зато...
Первоначально, когда я все собрал и подключил, как я и говорил, вспышка выдавала хаотичные значения на индикаторе в диаппазоне от 1 до 50-ти, и тоидело щелкала релюшка защиты и ессно светился соотв. индикатор (светодиод). Читал схему и описание работы, которое ты давал на страницах форума. В итоге разобрался... на компораторе напряжение опорное, выдаваемое процом было больше, чем напряжение с банки, которое он и должен сравнивать, по этому и переливал по самое "не болуйся" (430В где-то на банки). В общем уменьшив R28 подцепив переменник к R29 и R29 в половину, дал возможность компоратору генерить OVER и переходить с быстрой на медленную зарадку...
Теперь новые вопросы:
1. В каком диаппазоне должно изменяться напряжение на банке по показаниям индикатора от 1 до 50-ти ? (планирую лампу брать 600Дж Фалкон-овскую).
2. Как ни старался, на индикаторе не падает цифра ниже 8, пробовал даже подавать "землю" с 12-ой ноги на 1-ую АЦП-ЦАП D14, что по идее должно давать процу "0". Что может быть, как думаешь?
3. При достижении 50 на индикаторе, вращая переменник, начинается "дребезг", т.е. значения пляшут от 30-50 хаотично... А это почему?
Уф-ф-ф, упарился писать Спасибо!
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8961Отправлено:
24 Июл, 2006 г. - 13:41
8104 |
Такое чуйство, что PCF8591 не хочет работать...
Или связи нет.
Не должно быть так...
Может процессор поменять?
Поставить с другой вспышки..
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
24 Июл, 2006 г. - 13:52
8107 |
Quote:
| Такое чуйство, что PCF8591 не хочет работать...
Или связи нет.
Не должно быть так...
Может процессор поменять?
Поставить с другой вспышки..
|
|
Я тоже на него грешил, но у меня регулируется напряжение на банках, при повороте резистора управления мощностью и цифирки меняются соответственно, просто диаппазон от 9до50-ти получается, а не от 1 до 50-ти. И "дребезг" наблюдается, когда приближаюсь к значению 50 на индикаторе.
А проц поменять, ты думаешь, что может прошивка на нем другая может быть?
_________________
----------------------------
Сергей Кузнецов | | |
Rukey
Сообщений: 56Отправлено:
14 Авг, 2006 г. - 12:16
8495 |
Андрей, привет!
Вспышку победил, нужно было тестировать ее на емкостях больших (до этого я проверял ее на 100МкФ 2шь последовательно), а то заряжаются быстро и колбасит ее по этому.
Поставил 2конденсатора по 1000 и стало все Ок.
Резистором R30 (кажется) подбирал напряжение максимальное на банках.
А ЦАП/АЦП действительно гнал, я его заменил и регилировка стала плавной от 1 до 50, без дребезга.
К компу тоже подключил, разобрался с платой, перепутал провода RX-TX на RS232...
Так что теперь дело за корпусом для нее.
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8961Отправлено:
14 Авг, 2006 г. - 12:42
8498 |
Quote:
| Андрей, привет!
Вспышку победил, нужно было тестировать ее на емкостях больших (до этого я проверял ее на 100МкФ 2шь последовательно), а то заряжаются быстро и колбасит ее по этому.
Поставил 2конденсатора по 1000 и стало все Ок.
Резистором R30 (кажется) подбирал напряжение максимальное на банках.
А ЦАП/АЦП действительно гнал, я его заменил и регилировка стала плавной от 1 до 50, без дребезга.
К компу тоже подключил, разобрался с платой, перепутал провода RX-TX на RS232...
Так что теперь дело за корпусом для нее.
_________________
Сергей Кузнецов |
|
Поздравляю с победой!
Сереж, фото выложи того, что собираешь.
Основного узла.
Как цап SMD шный перепаял..
И какой программой пользуешься под ХР , а то у меня - только DOS был.
Кстати!
Если заменишь там емкости на те, которые их Платана по 180 р.-
- то можешь мощность увеличить с 320 до 640 Дж.
Как раз под твою кольцевую.
Quote:
| Спасибо за помощь в подборе диодов!
Надеюсь, что-нить куплю из этих вариантов.

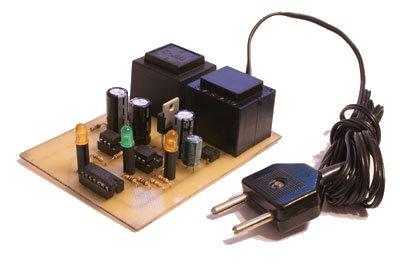

А вот платка, которая у меня получилась, по схеме Андрея для согласования Flox450 и PC через RS232
 |
|
Сергей, печатную плату УСО 8051 Flox450 и PC через RS232 можешь выложить?
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
14 Авг, 2006 г. - 13:21
8500 |
Да, сегодня сфотаю, выложу тогда.
И печатку выложу, только ты можешь сервак посоветовать какой-нит, где хранятся файлы не неделю-две, а долго, чтоб актуальность не пропала.
Или может тебе файлик с печаткой прислать по почте?
а ЦАП я не сам паял, у меня нет паяльника с таким жалом. Я попросил парня, от электронщик, пайкой элемонтов занимается, работа такая, он мне ее и заменил. Получилось чистенько и аккуратно все. У него станция паяльная и флюс и руки... в общем как нужно все
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8961Отправлено:
14 Авг, 2006 г. - 13:49
8501 |
ОК.
Присылай файл по почте.
А фото АЦП-ЦАП ( макро, если сможешь) вышли..
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
14 Авг, 2006 г. - 14:10
8502 |
да, вышлю
_________________
----------------------------
Сергей Кузнецов | | |
Admin
Сообщений: 8961Отправлено:
14 Авг, 2006 г. - 14:38
8503 |
Quote:
| Андрей, привет!
Вспышку победил, нужно было тестировать ее на емкостях больших (до этого я проверял ее на 100 МкФ ( 2шт последовательно), а то заряжаются быстро и колбасит ее по этому.
Поставил 2конденсатора по 1000 и стало все Ок.
--------------------
Сергей Кузнецов
|
|
Это бывает часто при наладке вспышек с плавной регулировкой.
Иногда зарядная емкость , как у тебя - аж 50 мкФ ( это два последовательных конденсатора по 100 мкФ).
_________________
Андрей Осипов
| | |
Rukey
Сообщений: 56Отправлено:
15 Авг, 2006 г. - 13:10
8553 |
Андрей, привет!
Я уже выкладывал в форуме:
http://www.osipoff.ru/dump/post.php?post=7784
Вот еще раз - печатка для платы подключения компа к флоксу.
Это - полная схема.
http://www.osipoff.ru/images/01/flox/glrs232.gif
На ней название резисторов отличаются от твоей схемы, т.к. на твоей у многих одинаковые названия.
К сожалению, номеров элементов у меня не сохранилось, я прям на схеме распечатанной проставил их и по ней нарисовал схемку. Но, думаю, кто захочет собрать ее без труда разберется какие элементы куда, там их всего-то...
Да, и у меня трудность была в подключении, я тебе писал, что не видно на компе ничего, так вот провода перепутал RX-TX, так что тот кто будет делать, пусть и это учитывает J
Я на плате указал как у меня сейчас на рабочей, и имеется ввиду номера контактов на разъеме RS232 и FLOXа.
Фотки флокса в работе/настройке сфотаю на днях, просто времени нет совсем, сплю часа по 3,5... работы много.
Да, у меня уже есть 2 одноразовых фотоаппарата, вернее то, что я извлек из них J так что скоро приступлю к изготовлению кольцевой, как наберу еще парочку, чтоб равномерно распределить свет.
Что-то я на сайте не нашел схем, которые можно использовать для изготовления кольцевой из таких «полуфабрикатов», только мне интересно с питанием от аккумуляторов, желательно с регулировкой еще ... ну это я тогда спрошу, когда время придет. Сейчас придется с корпусом что-то думать, наверное по примеру Маркуса пойду, в трубу пластиковую все нафиг положу.
_________________
----------------------------
