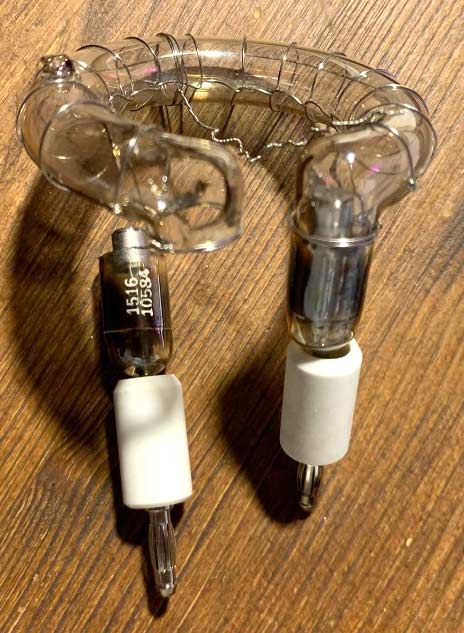

Импульсные кольцевые лампы

Краткое описание и другие справочные сведения. Обсуждение возможных замен.
  • Автор
  • Сообщение
Не в сети
любопытный
Сообщения: 3
Стаж 2 года 7 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Pash » 1 окт 2017, 14:59

Я немного переделал ваш чертеж, указав там нужные размеры (кроме одного). Плюс сделал фото посадочных отверстий под электроды: там вроде явно больше 25 мм.

Изображение Изображение

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 1 окт 2017, 15:37

Спасибо. Явно размер 26 мм - и это тоже довольно часто бывает. Т.е. расстояние между осями выводов у различных кольцевых ламп встречается 11, 15, 17, 20 и 26 мм.
Думаю, что на Али, Таобао или на ибее вы найдете 600-800 Дж лампу с проволочными выводами и расстоянием 26 мм между ними: xenon ring tube 600.

Pash, ещё хочу, для привязки размеров ламп к моделям вспышек, уточнить номера моделей ваших моноблоков. Посмотрите, пожалуйста, на нижней стороне корпусов номера на шильдиках, которые начинаются с "BW-..." Вот как на примере: http://impulsite.narod.ru/bowens/bw3670 ... ew7068.jpg

Не в сети
любопытный
Сообщения: 3
Стаж 2 года 7 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Pash » 1 окт 2017, 16:47

Конечно: это BW-3900 и BW-3600.

На ибее, алиэкспрессе и пр. лампы либо без указания типоразмеров, либо трубки 10-миллиметровые по диаметру, либо маленькие и с расстоянием между осями электродов до 20 мм.
Нашел вот такое:
http://www.xenonflashtubes.com/round-tubes.html

В списке — HPR-7812: она более-менее подходит по размерам, но она на 1000 джоулей, а мои вспышки — по 250, смущаюсь вот как красна девица :)

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 1 окт 2017, 19:41

Что-то там с диаметром трубки не то при 1000 джоулях. И примите во внимание: viewtopic.php?p=1669#p1669

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 9 ноя 2017, 07:19

Кольцевые лампы серий FT-90xx и FT-99xx для вспышек Visico и аналогичных Falcon Eyes.
Быстросъёмные с наконечниками типа "банан".

Таблица 1.
FT-9070VT, FT-9069VT, FT-9068VT, FT-9044VE, FT-9045VE для вспышек серий Visico VL/VE PLUS и Falcon Eyes SL
 Название	Visico	Falcon  Mircopro    Размеры (мм)
  лампы			 Eyes     	   d    R    e
FT-9070VT	VT-200	SL-150  MQ200 	   7   45    12
FT-9069VT	VT-300	SL-300  MQ300S 	   ?    ?    ?
FT-9068VT	VT-400	SL-400  MQ400S	   ?    ?    ?

FT-9044VE	VE-150          	   ?    ?    ?
		VE-200
FT-9045VE	VE-300          	   ?    ?    ?

Таблица 2.
FT-9901YSP-VC, FT-9901YSP1-VC, FT-9901YSP2-VC  для вспышек серий Visico VC HH, VC HHLR
Название       Энергия разряда   Размеры (мм)
  лампы	            Дж           d    R    e
FT-9901YSP-VC     200-300        ?    ?    ?
FT-9901YSP1-VC	  400-600        ?    ?    ?
FT-9901YSP2-VC	  800-1000       ?    ?    ?
Если у вас есть размеры этих ламп, то, пожалуйста, сообщите их здесь.

Не в сети
любопытный
Сообщения: 4
Стаж 2 года 6 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Subonych » 1 дек 2017, 13:44

Может кому понадобится:
Grifon FT-06 импульсная лампа для SS-300di
Внешний диаметр 4,5 см.
Толщина 0,9 см.
Между контактами 1,7 см.

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 1 дек 2017, 23:49

Вопросы поиска и покупки аналогов лампы RTS9-2820 выделил в отдельную тему: viewtopic.php?p=27137#p27137

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Кольцевые лампы вспышек Hensel

Непрочитанное сообщение Impulsite » 16 апр 2018, 10:31

Кольцевые лампы вспышек Hensel.

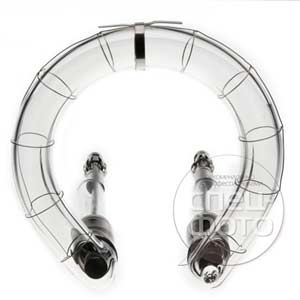

№ 9450205 Hensel Omega U Flash Tube для вспышек серии eFlash. Энергия разряда до 250 Дж.

Изображение Изображение

№ 9449920, работает в Contra 250, 500, Expert Basic 250, 500. Энергия разряда до 800 Дж.

Изображение Изображение

№ 9449970 для моноблоков Contra 1000. Энергия разряда до 1000...1100 Дж.

Изображение Изображение

№ 9449972 для моноблоков Contra E1000, Integra 1000. Энергия разряда до 1000...1100 Дж.

Изображение Изображение Изображение

U-образные лампы Hensel в теме: viewtopic.php?p=152#p152

Не в сети
коллега
Сообщения: 91
Стаж 7 лет 8 месяцев
Откуда: Брест, РБ
Отправить сообщение:

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Kuzmick » 28 апр 2018, 23:54

Изображение Изображение

На вид с UV покрытием. Судя по всему в этом магазине у ламп с таким же фото мощность соответствует заявленной. Работают хорошо. Заказал еще 600Ws. Тыц.

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 26 ноя 2018, 11:35

В теме про вспышки Godox QS400II, QS600II... viewtopic.php?p=31805#p31805 встал вопрос про цветность импульсных ламп:
r01747 писал(а):
9 июл 2019, 13:06
Здравствуйте. У меня с Вам есть один вопрос.
Заказал в Китае лампы для студийной вспышки одна из ламп имеет желтоватый оттенок, другая прозрачная. Продавец говорит, что это новые технологии изготовления ламп. Это правда или нет?
Точный ответ можно получить только у изготовителя ламп. Поэтому спросите у продавца адрес сайта изготовителя. Но пока можно предположить, что правая лампа имеет так называемое "УФ покрытие", уменьшающее излучение лампы в синей и ультрафиолетовой (УФ, UV) части спектра. Как следствие, цветовая температура излучения понижается примерно до 5600K.
Ниже несколько ссылок с иллюстрациями.
лампы Novatron 2100
Выпускается как с прозрачной трубкой, так и с покрытием уменьшающим ультрафиолетовое излучение (UV) лампы
Лампа AWFT14MMUV, имеет УФ-покрытие, корректирующее цветность лампы под 5600K
Xenon Tube UV Coating

Лампы без покрытия дают более холодный свет, что бывает особенно заметно по синему оттенку в тенях снимка. Баланс белого (ББ) при съёмке с такими лампами требуется обычно 6000K и выше. К примеру, сравнение двух ламп:
попробовал я UV лампу и обычную... - и далее по тексту.
трюк с уровнями чётко показывает, что на левой стороне более "тёплая" лампа...

Имея в распоряжении обе лампы, вы можете наглядно сравнить их спектры излучения, осветив один и тот же объект обеими лампами с разных сторон.

----
PS: Завершилось обсуждение очень просто, заменой лампы. И оказалось, что жёлтое покрытие на слишком "тёплой" лампе можно стереть меламиновой губкой - viewtopic.php?p=31905#p31905

Не в сети
гость
Сообщения: 1
Стаж 1 год 5 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Filin » 7 дек 2018, 21:16

Impulsite писал(а):Думаю, что на Али, Таобао или на ибее вы найдете 600-800 Дж лампу с проволочными выводами и расстоянием 26 мм между ними: xenon ring tube 600.
Уважаемый Impulsite, мне так и не удалось найти лампу с обозначенным размерами (для замены BW-2032), возможно вы подскажете где такую можно приобрести?
Заранее спасибо.

П.С. Нашел только достаточно дорогую реплику Bowens-a

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 7 дек 2018, 23:44

Здравствуйте, Filin!
Уже точно установлено, что неисправна именно лампа, а не сам моноблок? И пожалуйста, покажите основные размеры вашей лампы. Можно прямо на фото оригинальной лампы.

Не в сети
коллега
Сообщения: 17
Стаж 2 года 10 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение SmileCat » 12 дек 2018, 13:44

SmileCat писал(а):Там контакты не запаяны, а обжаты...
SmileCat, а вы сможете показать макросъёмкой, как выглядит обжим, чтобы и другие читатели увидели это? В дальнейшем эти снимки потребуются для описания способов оформления выводов лампы.
Взял у китайцев лампу с длинными контактами + бананы отдельно купил. Померил, припаял как надо, все функционирует..

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 28 апр 2020, 19:22

90 000 джоулей за минуту – новая лампа от Broncolor

И хотя заметка уже очень старая (пресс-релиз № 2-3104/09_ABL от 18 марта 2009 года, перепечатка от 2014 года), кому-то покажется "баяном", все же и сегодня способность импульсной лампы пропускать 90 000 джоулей за минуту выглядит впечатляюще! Это 1,5 киловатта средней электрической мощности.
Существующие физические ограничения должны были быть преодолены во время разработки импульсной лампы для нового блока питания Broncolor. Какая польза от сверхбыстрого блока питания Scoro, срабатывающего каждые 0,4 секунды или производящего до 100 импульсов в минуту с энергией 1600 джоулей каждый, если импульсная лампа не может преобразовать энергию в свет?

Задача, поставленная перед командой разработчиков, заключалась в разработке импульсной лампы, которая не только производит до 50 вспышек в секунду, но и охватывает огромный диапазон в 10 ступеней диафрагмы, то есть от 3,1 до 3200 джоулей, и которая непрерывно обеспечивает пользователя светом с постоянной цветовой температурой. Кроме того, важно, чтобы от импульса к импульсу генерировалось постоянное количество света в этом диапазоне выходной мощности на каждом уровне.

Новая импульсная лампа является результатом тесного сотрудничества с поставщиком ламп и Bron Elektronik AG. Были заново подобраны и металлические сплавы и электроды, было выбрано новое стекло, изменены газовая смесь и давление, и была оптимизирована электроника под лампу. Эта новая разработка может не только вспыхивать чаще и гарантировать более реалистичный цвет, но и характеризуется высокой светоотдачей и более длительным сроком службы.

Для сравнения: современное состояние конкурентов [на 2009 год, примечание от переводчика] составляет всего около 20 000 джоулей в минуту. Импульсная лампа Broncolor выдерживает 90 000 джоулей, что показывает ее более прочной и, в отношении 90000 к 20000, означает примерно в 5 раз больший срок службы.

Новая импульсная лампа отличается звездочкой * на цоколе. На самом деле она заслуживает как минимум 5 звезд:
* кратчайшие последовательности вспышек, до 50 импульсов в секунду,
* очень короткая длительность импульса, до 1/12 000 с при t0,5,
* Огромный диапазон управления 10 ст. диафрагмы,
* постоянная цветовая температура и количество света на всём диапазоне в 10 ст. диафрагмы,
* длительный срок службы.

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 28 апр 2020, 20:31

Различия между импульсными лампами от Phoxene для 3200 Дж осветителей Broncolor Pulso

https://www.facebook.com/Phoxene/posts/ ... 094759937/


Если вы обычно посещаете веб-сайт Phoxene подыскивая лампы, совместимые с вашими студийным оборудованием, вы могли заметить, что Phoxene предлагает две импульсные лампы, совместимые с Broncolor.

Обе импульсные лампы, кажется, выдерживают имульсы до 3200 Дж, обе кажутся очень похожими, и все же, некоторые незначительные различия (включая форму электродов, то, как паяют контакты... и цену) можно заметить.

Так почему две импульсные лампы для одной задачи?

Короче говоря, разница происходит не от вспышки, а от генератора, к которому подключаются осветители.

Действительно, импульсная лампа № 876 - это улучшенная версия импульсной лампы № 833, и разработана таким образом, чтобы иметь возможность выдерживать быстрые последовательности импульсов, которые могут быть созданы генератором Scoro. И конечно, её можно подключать в головки осветителей старых генераторов Бронколор, таких как Verso, Pulso, Grafit.

Таким образом, если вы хотите использовать свой импульсный осветитель Pluso G на генераторе Scoro 4, мы настоятельно рекомендуем использовать нашу лампу № 876; если ваш генератор старше, вы можете использовать либо импульсную лампу № 876, либо импульсную лампу #833

Для получения дополнительной информации, пожалуйста, не стесняйтесь обращаться по адресу phoxene@phoxene.com!

В сети
эксперт
Сообщения: 9734
Стаж 7 лет 8 месяцев

Re: Импульсные кольцевые лампы

Непрочитанное сообщение Impulsite » 23 май 2020, 17:50

Заметка об испытаниях упомянутой выше импульсной лампы типа №833 Phoxene (LUMIX), Франция.

-------------------------------------------------------------------------------
Источник: http://lumix.fr/Photo/Site_anglais/Tests.html

КОНТРОЛЬ КАЧЕСТВА КОМПОНЕНТОВ

В течение коммерческого срока службы ламп Lumix проводятся испытания для определения их долговечности и пределов прочности по двум основным причинам: контроль качества и возможная модернизация.

Испытания на долговечность показывают, что лампа-вспышка способна обеспечить многолетнюю надежную работу даже при интенсивном использовании.
Испытания на предел прочности показывают запас прочности импульсной лампы в экстремальных условиях. Эти тесты состоят из серии срабатываний с повышением уровня энергии в импульсе, вплоть до взрыва импульсной лампы.

Мы считаем очень безопасной импульсную лампу, способную выдержать 30 импульсов при удвоенной номинальной энергии на импульс.

Будьте осторожны: все импульсные лампы могут взорваться, даже при их номинальных условиях работы. Пожалуйста, посмотрите ниже ПРОВЕРКУ ПРЕДЕЛОВ ПРОЧНОСТИ.

Перед упаковкой и отправкой каждая кварцевая вспышка индивидуально проверяется на несколько импульсов при низком уровне энергии, чтобы убедиться, что она срабатывает даже при слабых вспышках.
Все импульсные конденсаторы, которые являются довольно энергичными компонентами, «регенерируются» под номинальным напряжением, а также проходят индивидуальные испытания.

ИСПЫТАНИЯ НА ПРОЧНОСТЬ

Импульсная лампа типа № 833
ТЕСТ № 1
УСЛОВИЯ ИСПЫТАНИЯ:
- энергия разряда 3200 Дж,
- частота 3 импульса в минуту,
- длительность серии: 24-7
Всего импульсов: 235 467
Окончание теста: 14 сентября 2004
РЕЗУЛЬТАТ:
В конце теста вспышка всё ещё срабатывает как следует.
Эта импульсная лампа показывает приемлемые признаки износа, учитывая чрезвычайно большое количество импульсов.
Точный электрический контроль подтверждает неизменные характеристики потребления тока и способности зажигаться.

ДАЖЕ ПОСЛЕ 235 000 ИМПУЛЬСОВ, КСЕНОНОВАЯ ИМПУЛЬСНАЯ ЛАМПА ВСЕ РАВНО СРАБАТЫВАЕТ ПРАВИЛЬНО

ТЕСТ № 2
УСЛОВИЯ ИСПЫТАНИЯ:
- энергия разряда 3200 Дж,
- частота 3 импульса в минуту,
- длительность серии: 24-7
Всего импульсов: 65 200
Конец теста: 18 июня 2004 г.
РЕЗУЛЬТАТ: в конце теста импульсная лампа все еще срабатывает правильно. Видны легкие следы износа около электродов.

После 65 200 импульсов, импульсная лампа все еще работает правильно.


ПРОВЕРКА ПРЕДЕЛОВ ПРОЧНОСТИ
УСЛОВИЯ ИСПЫТАНИЯ: эта импульсная лампа будет срабатывать с повышением уровня энергии в импульсе (30 импульсов на каждом уровне), начиная с удвоенного номинального значения и вплоть до взрыва.

Импульсная лампа типа №833 рассчитана на номинальную энергию разряда 3200 Дж.
В этом тесте она была нагружена следующим образом:
- 6400 Дж (в 2 раза больше номинальной энергии): 30 снимков. Затем...
- 9600 Дж (в 3 раза больше номинальной энергии): 30 снимков. Затем...
- 12800 Дж (в 4 раза больше номинальной энергии): 30 снимков. Затем...
- 16000 Дж (в 5 раз больше номинальной энергии): 4 импульса. Взрыв на 5-м импульсе.

Итог:
Этот импульсная лампа выдержала 94 импульса при уровнях энергии, в 2–5 раз превышающих номинальное значение, что значительно выше квалификационных 30 импульсов при удвоенном номинальном уровне энергии.
Вывод: эта импульсная лампа имеет огромный запас прочности.

ВНИМАНИЕ!
Все импульсные лампы и моделирующие лампы могут взрываться, даже при их номинальных рабочих условиях. Когда происходит такая авария, куски горячего стекла могут разлетаться на расстояние до 5 метров (15 футов). Поэтому при испытаниях необходимо принять все меры для обеспечения защиты людей и оборудования.
